Tipo di prodotto	Adattatore CPL (Corrente Portante in Linea)
Marca	Konig
Modello	CMPHOMEPLUG31
Velocità massima	200 Mbps
Interfaccia di rete	Ethernet RJ-45
Standard CPL	HomePlug AV
Funzioni principali	Trasmissione dati tramite la rete elettrica, creazione di rete locale domestica
Sicurezza	Crittografia AES 128 bit tramite pulsante Secure
Spie luminose	Powerline, Ethernet, Power
Pulsante di ripristino	Sì, per ripristinare le impostazioni di fabbrica
Pulsante Secure	Sì, per proteggere e associare gli adattatori
Alimentazione	Direttamente dalla rete elettrica (presa a muro)
Dimensioni (circa)	10 x 6 x 4 cm
Peso (circa)	150 g
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 90 % (senza condensa)
Materiale del contenitore	Plastica ABS
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare solventi né prodotti abrasivi.
Sicurezza	Non aprire l'apparecchio, rischio di scossa elettrica. Scollegare prima di qualsiasi intervento.
Garanzia	Garanzia limitata del produttore (vedere condizioni)
Compatibilità	Compatibile con qualsiasi adattatore CPL HomePlug AV
Contenuto della confezione	Adattatore CPL, cavo Ethernet RJ-45, guida rapida
Consumo energetico	Circa 3 W in funzionamento normale

Domande frequenti - CMPHOMEPLUG31 KONIG

Come installare l'adattatore CPL Konig CMPHOMEPLUG31?

Collegate un adattatore a una presa di rete vicino al router e collegate al router tramite cavo Ethernet. Collegate un secondo adattatore vicino al vostro dispositivo (PC, TV) e collegatelo anche via Ethernet. La connessione di rete si stabilisce automaticamente sulla corrente elettrica.

Cosa significano le spie luminose?

La spia Powerline si accende quando la rete CPL è attiva. La spia Ethernet lampeggia durante il trasferimento dati e rimane fissa se il collegamento Ethernet è corretto. La spia Power indica che l'adattatore è alimentato.

Come ripristinare l'adattatore alle impostazioni di fabbrica?

Scollegate prima il cavo Ethernet. Tenete premuto il pulsante Reset sul lato per 3 secondi. Attendete che la spia Power si riaccenda. Non scollegate l'adattatore durante il ripristino.

Come proteggere la mia rete CPL?

Utilizzate il pulsante Secure su ciascun adattatore. Premere brevemente il pulsante di un adattatore (aggiungente) e poi quello di un altro (nuovo arrivato) entro 2 minuti. Gli adattatori saranno associati e la rete crittografata.

Posso usare questo adattatore con altre marche CPL?

Sì, è compatibile con qualsiasi adattatore conforme allo standard HomePlug AV. Tuttavia, per la funzione Secure, utilizzate preferibilmente adattatori della stessa marca.

Qual è la portata massima della rete CPL?

La portata teorica può raggiungere i 300 metri sulla rete elettrica, ma può essere ridotta dalla qualità del cablaggio, dai disgiuntori e dai disturbi elettrici. In pratica, considerate circa 100-200 metri.

L'adattatore consuma molta elettricità?

No, il consumo è di circa 3 watt in funzionamento normale, il che è molto basso. Può rimanere collegato in modo permanente senza un impatto significativo sulla bolletta.

Cosa fare se la connessione è lenta o instabile?

Verificate che gli adattatori siano collegati direttamente a una presa a muro (non a una ciabatta). Evitate le prolunghe. Provate a ripristinare gli adattatori. Assicuratevi che il cavo Ethernet sia ben collegato.

Posso collegare l'adattatore a una ciabatta?

Non è consigliabile perché le ciabatte possono filtrare il segnale CPL. Per prestazioni migliori, collegate l'adattatore direttamente a una presa a muro.

Come effettuare la manutenzione dell'adattatore?

Pulitelo solo con un panno asciutto. Non utilizzate solventi o prodotti abrasivi. Evitate l'esposizione ad acqua e umidità.

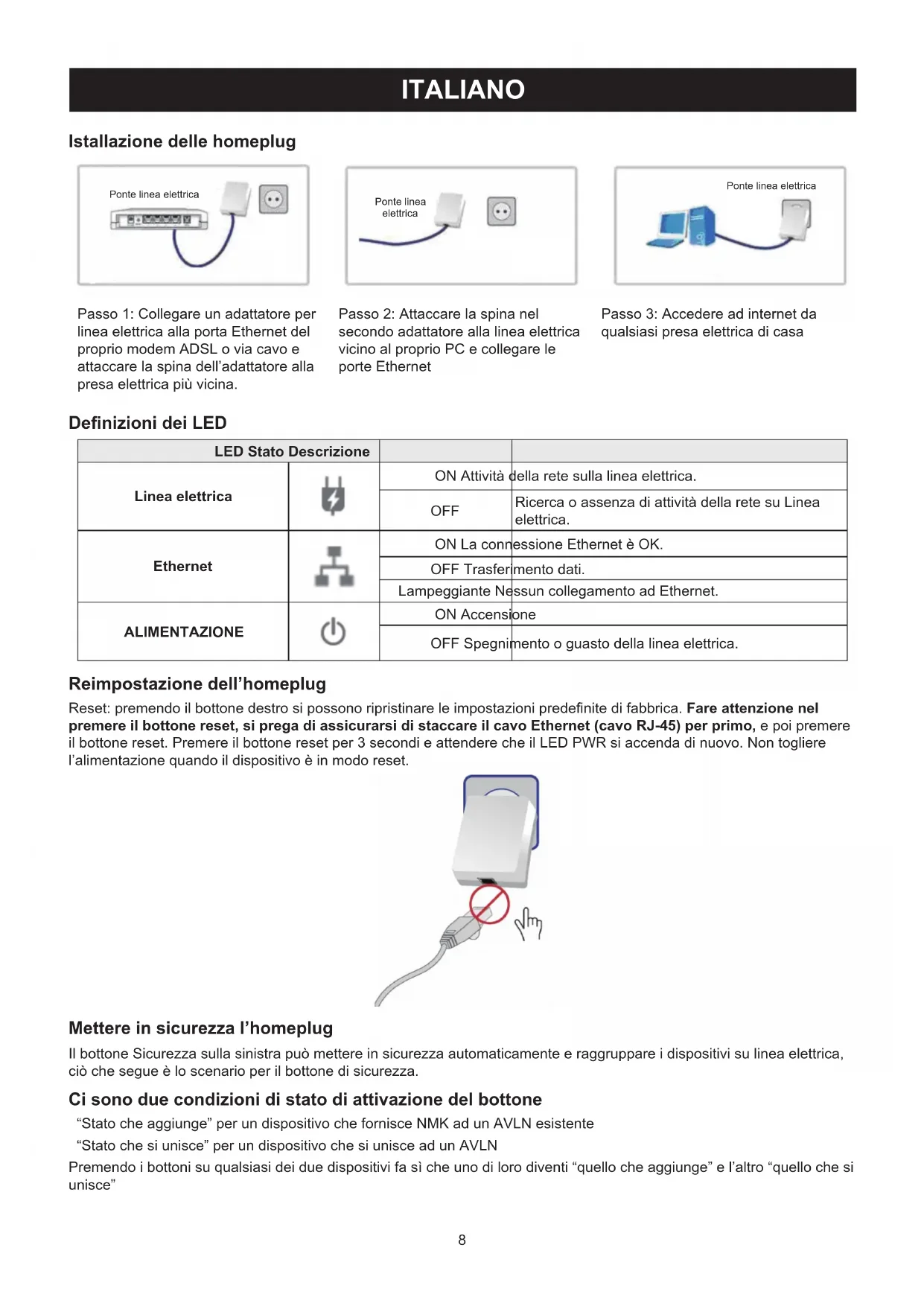

MANUALE UTENTE CMPHOMEPLUG31 KONIG

Istallazione delle homeplug

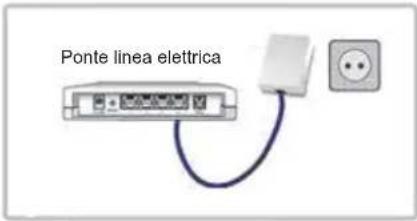

Passo 1: Collegare un adattatore per linea elettrica alla porta Ethernet del proprio modem ADSL o via cavo e attaccare la spina dell'adattatore alla presa elettrica più vicina.

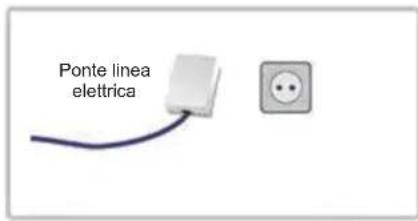

Passo 2: Attaccare la spina nel secondo adattatore alla linea elettrica vicino al proprio PC e collegare le porte Ethernet

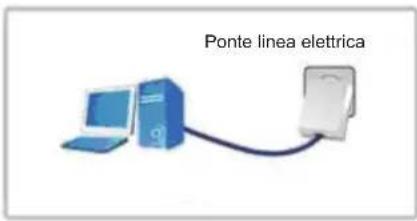

Passo 3: Accedere ad internet da qualsiasi presa elettrica di casa

Definizioni dei LED

LED Stato Descrizione
Linea elettrica		ON Attività della rete sulla linea elettrica.
		OFF	Ricerca o assenza di attività della rete su Linea elettrica.
Ethernet		ON La connessione Ethernet è OK.
		OFF Trasferimento dati.
		Lampeggiante Nessun collegamento ad Ethernet.
ALIMENTAZIONE		ON Accensiono
		OFF Spegnimento o guasto della linea elettrica.

Reimpostazione dell'homeplug

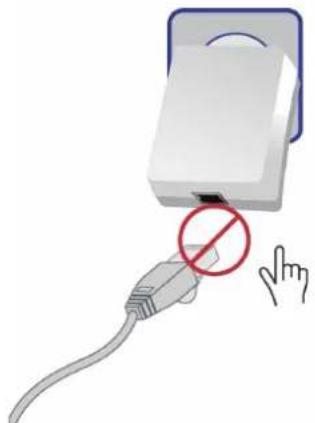

Reset: premendo il bottone destro si possono ripristinare le impostazioni predefinite di fabbrica. Fare attenzione nel premere il bottone reset, si prega di assicurarsi di staccare il cavo Ethernet (cavo RJ-45) per primo, e poi premere il bottone reset. Premere il bottone reset per 3 secondi e attendere che il LED PWR si accenda di nuovo. Non togliere l'alimentazione quando il dispositivo è in modo reset.

Mettere in sicurezza I'homeplug

Il bottone Sicurezza sulla sinistra può mettere in sicurezza automaticamente e raggruppare i dispositivi su linea elettrica, perché segue è lo scenario per il bottone di sicurezza.

Ci sono due condizioni di stato di attivazione del bottone

"Stato che aggiunge" per un dispositivo che fornisce NMK ad un AVLN esistente

"Stato che si unisce" per un dispositivo che si unisce ad un AVLN

Premendo i bottoni su qualsiasi dei due dispositivi fa si che uno di loro diventi "quello che aggiunge" e l'altro "quello che si unisce"

Precauzioni di sicurezza:

ATTENZIONE

HICHOIN SCIOSE ELETICHE NON ILOSE

NON AFFINE

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technician autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri appearecchi

se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questei prodotti esiste unsystema di raccolta differenziata.
