CMPHOMEPLUG31 - Carte réseau / adaptateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	Konig
Modèle	CMPHOMEPLUG31
Débit maximal	200 Mbps
Interface réseau	Ethernet RJ-45
Norme CPL	HomePlug AV
Fonctions principales	Transmission de données via le réseau électrique, création de réseau local domestique
Sécurité	Chiffrement AES 128 bits via bouton Secure
Témoins lumineux	Powerline, Ethernet, Power
Bouton de réinitialisation	Oui, pour restaurer les paramètres d'usine
Bouton Secure	Oui, pour sécuriser et associer les adaptateurs
Alimentation	Directement sur secteur (prise murale)
Dimensions (approx.)	10 x 6 x 4 cm
Poids (approx.)	150 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Matériau du boîtier	Plastique ABS
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil, risque de choc électrique. Débrancher avant intervention.
Garantie	Garantie constructeur limitée (voir conditions)
Compatibilité	Compatible avec tout adaptateur CPL HomePlug AV
Contenu de la boîte	Adaptateur CPL, câble Ethernet RJ-45, guide de démarrage rapide
Consommation électrique	Environ 3 W en fonctionnement normal

FOIRE AUX QUESTIONS - CMPHOMEPLUG31 KONIG

Comment installer l'adaptateur CPL Konig CMPHOMEPLUG31 ?

Branchez un adaptateur à une prise secteur près de votre routeur et connectez-le au routeur via un câble Ethernet. Branchez un second adaptateur près de votre appareil (PC, TV) et connectez-le également via Ethernet. La connexion réseau s'établit automatiquement sur le courant électrique.

Que signifient les voyants lumineux ?

Le voyant Powerline s'allume lorsque le réseau CPL est actif. Le voyant Ethernet clignote lors du transfert de données et reste fixe si la liaison Ethernet est correcte. Le voyant Power indique que l'adaptateur est sous tension.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Débranchez d'abord le câble Ethernet. Appuyez sur le bouton Reset situé sur le côté pendant 3 secondes. Attendez que le voyant Power se rallume. Ne débranchez pas l'adaptateur pendant la réinitialisation.

Comment sécuriser mon réseau CPL ?

Utilisez le bouton Secure sur chaque adaptateur. Appuyez brièvement sur le bouton d'un adaptateur (ajouteur) puis sur celui d'un autre (nouvel arrivant) dans les 2 minutes. Les adaptateurs seront associés et le réseau chiffré.

Puis-je utiliser cet adaptateur avec d'autres marques CPL ?

Oui, il est compatible avec tout adaptateur respectant la norme HomePlug AV. Cependant, pour la fonction Secure, utilisez de préférence des adaptateurs de la même marque.

Quelle est la portée maximale du réseau CPL ?

La portée théorique peut atteindre 300 mètres sur le réseau électrique, mais elle peut être réduite par la qualité du câblage, les disjoncteurs et les perturbations électriques. En pratique, comptez environ 100 à 200 mètres.

L'adaptateur consomme-t-il beaucoup d'électricité ?

Non, la consommation est d'environ 3 watts en fonctionnement normal, ce qui est très faible. Il peut rester branché en permanence sans impact significatif sur votre facture.

Que faire si la connexion est lente ou instable ?

Vérifiez que les adaptateurs sont branchés directement sur une prise murale (pas de multiprise). Évitez les rallonges. Essayez de réinitialiser les adaptateurs. Assurez-vous que le câble Ethernet est bien connecté.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé car les multiprises peuvent filtrer le signal CPL. Pour de meilleures performances, branchez l'adaptateur directement sur une prise murale.

Comment entretenir l'adaptateur ?

Nettoyez-le uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez l'exposition à l'eau et à l'humidité.

MODE D'EMPLOI CMPHOMEPLUG31 KONIG

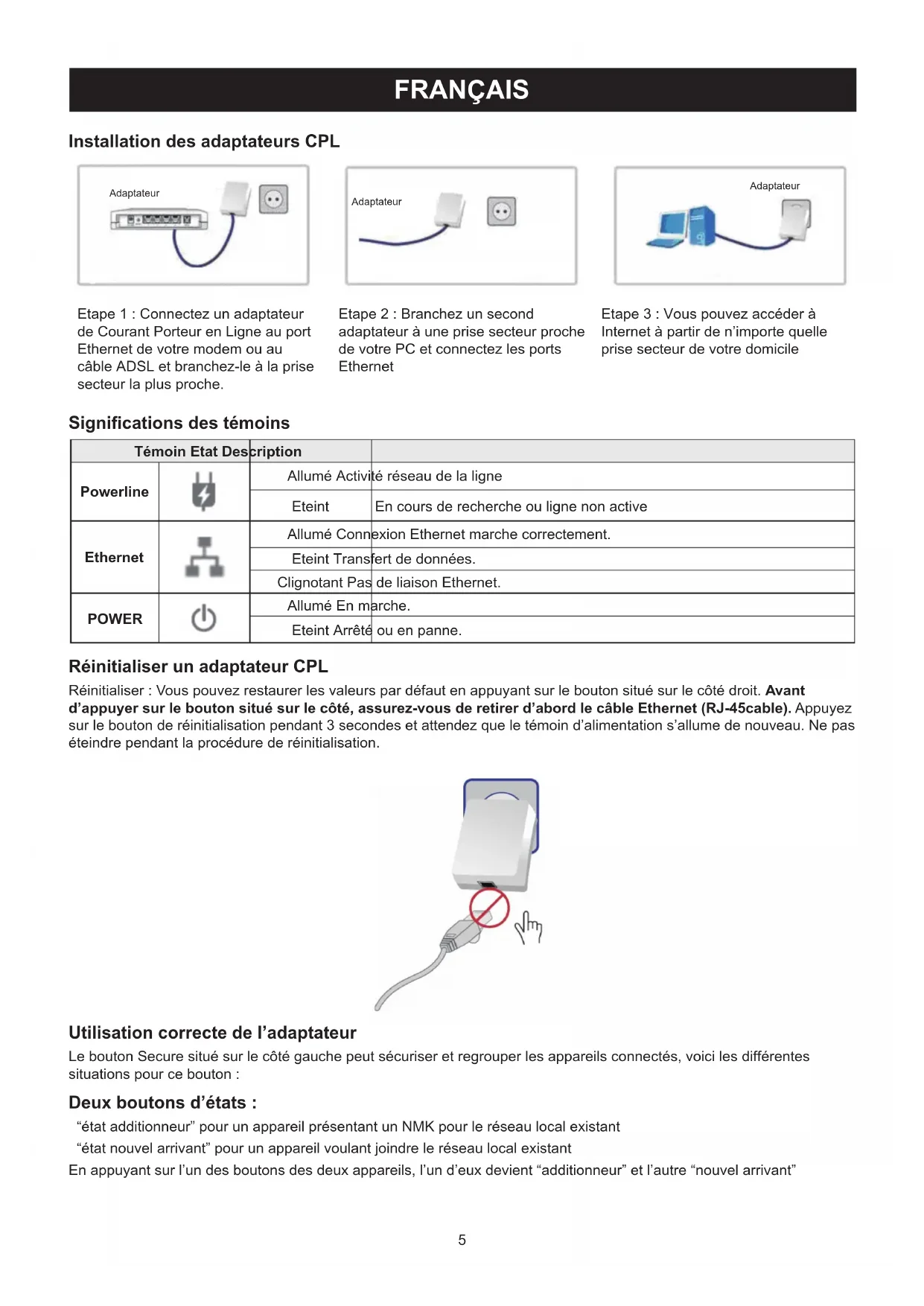

MODE D'EMPLOI (p. 5)
Adaptateur CPL 200 MB/S

Installation des adaptateurs CPL

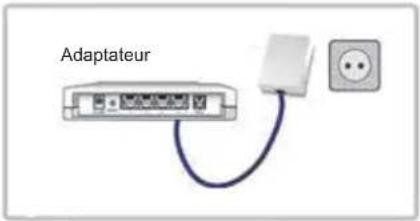

Etape 1: Connectez un adaptateur de Courant Porteur en Ligne au port Ethernet de votre modem ou au cable ADSL et branchez-le à la prise secteur la plus proche.

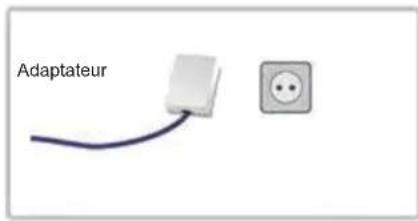

Etape 2: Branchez un second
adaptateur à une prise secteur proche
de votre PC et connectez les ports
Ethernet

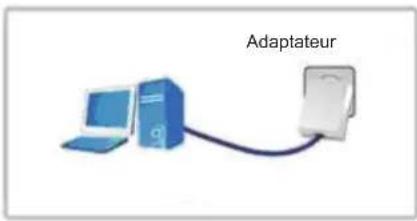

Etape 3 : Vous pouvez acceder à Internet à partir de n'importe qu'elle prise secteur de votre domicile

Significations des témoinss

Témoin Etat Description
Powerline		Allumé Activité réseau de la ligne
		Eteint En cours de recherche ou ligne non active
Ethernet		Allumé Connexion Ethernet marche correctement.
		Eteint Transfert de données.
		Clignotant Pas de liaison Ethernet.
POWER		Allumé En marche.
		Eteint Arrêté ou en panne.

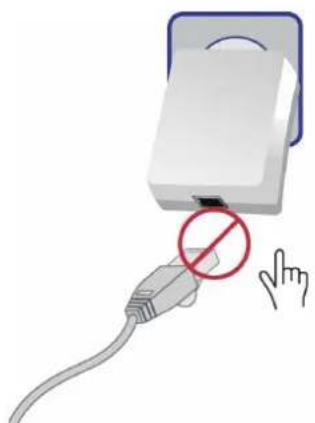

Réinitialiser un adaptateur CPL

Réinitialiser : Vous pouvez restaurer les valeurs par défaut en appuyant sur le bouton situé sur le côté d'ordre, assurez-vous de retarder d'abord le cable Ethernet (RJ-45cable). Appuyez sur le bouton de réinitialisation pendant 3 secondes et attendez que le tamoin d'alimentation s'allume de nouveau. Ne pas étéindrependant la procédure de réinitialisation.

Utilisation correcte de l'adaptateur

Le bouton Secure situé sur le côte gauche peut sécuriser et regrouper les apparciels connectés, voici les différentes situations pour ce bouton :

Deux boutons d'êts :

"état additionnel pour un apparéil représentant un NMK pour le réseau local existant

"état nouvel arrivant" pour un apparéil voulant joindre le réseau local existant

En appuyant sur I'un des boutons des deux appeareils, I'un d'eux devient "additionneur" et I'autre "nouvel arrivant

Consignes de sécurité :

ATTENTION

m : x = 1 或 3x + 4y + 1 = 0

RISCUE DE CHOC ELEC

NE PAS OUYAR

Pour réduire le risque de chocolélectrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Debranchez l'appareil et les autres équipements du secteur s'il

y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Conserve ce manuel et l'emballage pour toute reférence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et electroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
