CMPWNPCI41 - Scheda di rete / adattatore KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di rete wireless
Marca	KONIG
Modello	CMPWNPCI41
Interfaccia	PCI
Standard Wi-Fi	IEEE 802.11b/g/n
Banda di frequenza	2,4 GHz
Velocità massima	300 Mbps
Sicurezza wireless	WEP, WPA, WPA2
Antenne	2 antenne interne
Dimensioni (L x P x A)	120 x 80 x 20 mm
Peso	50 g
Alimentazione	Via bus PCI
Sistemi operativi supportati	Windows XP/Vista/7/8/10
Funzioni principali	Utilità di configurazione, Site Survey, Gestione profili, Statistiche, WPS (PIN e PBC)
Indicatore LED	Sì, lampeggia durante la trasmissione dati
Contenuto della confezione	Scheda di rete, CD-ROM di installazione, guida rapida
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non aprire l'apparecchio. Tenere fuori dalla portata dei bambini.
Parti di ricambio e riparabilità	Nessuna parte staccabile. Riparazione solo da parte di un professionista.
Informazioni generali	Progettazione e caratteristiche soggette a modifiche senza preavviso. Riciclaggio secondo la direttiva RAEE.

Domande frequenti - CMPWNPCI41 KONIG

Come installare la scheda di rete CMPWNPCI41?

Inserire la scheda in uno slot PCI libero del computer. Accendere il computer e inserire il CD-ROM fornito. Avviare la Procedura guidata di installazione facendo clic su 'Installazione' se la finestra non si apre automaticamente. Seguire le istruzioni a schermo. Se Windows rileva il nuovo hardware, fare clic su 'Annulla' per utilizzare la procedura guidata del CD.

Come collegare la scheda a una rete Wi-Fi?

Dopo l'installazione, aprire l'utilità client fornita. Andare alla scheda Site Survey per vedere le reti disponibili. Selezionare la propria rete e fare clic su 'Connessione'. Inserire la chiave di sicurezza se necessario (WEP/WPA/WPA2).

Cosa fare se il CD-ROM di installazione non si avvia?

Aprire il lettore CD, fare doppio clic sull'icona 'Installazione' o 'Setup.exe' nella cartella del CD. Se il problema persiste, verificare che il lettore funzioni e che il CD non sia danneggiato. È possibile anche scaricare i driver dal sito del produttore.

Come utilizzare la funzione WPS?

Nell'utilità, andare alla scheda Configurazione WPS. Due metodi: PIN: inserire il codice PIN visualizzato e confermare; PBC: premere il pulsante PBC del router e poi fare clic su 'PBC' nell'utilità. La connessione si stabilisce automaticamente.

Cosa significa il LED?

Il LED sulla scheda lampeggia durante la trasmissione dati. Se è spento, verificare che la scheda sia installata correttamente e che il driver sia attivo.

Come modificare le impostazioni di sicurezza di un profilo?

Nella scheda Gestione profilo, selezionare il profilo e fare clic su 'Modifica'. È possibile cambiare il tipo di autenticazione (WEP, WPA, WPA2) e la chiave di sicurezza. Confermare per salvare.

Posso utilizzare questa scheda su Linux?

Il manuale menziona solo Windows. Su Linux, il chipset può essere supportato da driver generici, ma la funzionalità non è garantita. Consultare la community Linux per verificare la compatibilità.

Come ripristinare la scheda alle impostazioni di fabbrica?

Non esiste un pulsante di ripristino. È possibile eliminare tutti i profili nell'utilità (scheda Gestione profilo) e reinstallare il driver tramite il CD per tornare allo stato iniziale.

Cos'è il Site Survey?

Il Site Survey è una funzione dell'utilità che scansiona le reti Wi-Fi a portata. Mostra il nome (SSID), l'intensità del segnale, il tipo di sicurezza, ecc. Qui si seleziona la rete a cui connettersi.

Come mantenere la scheda di rete?

Scollegare il computer prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la scheda. Non utilizzare solventi, alcol o prodotti abrasivi. Evitare umidità e temperature estreme.

MANUALE UTENTE CMPWNPCI41 KONIG

Scheda di rete Wireless 300 Mbps

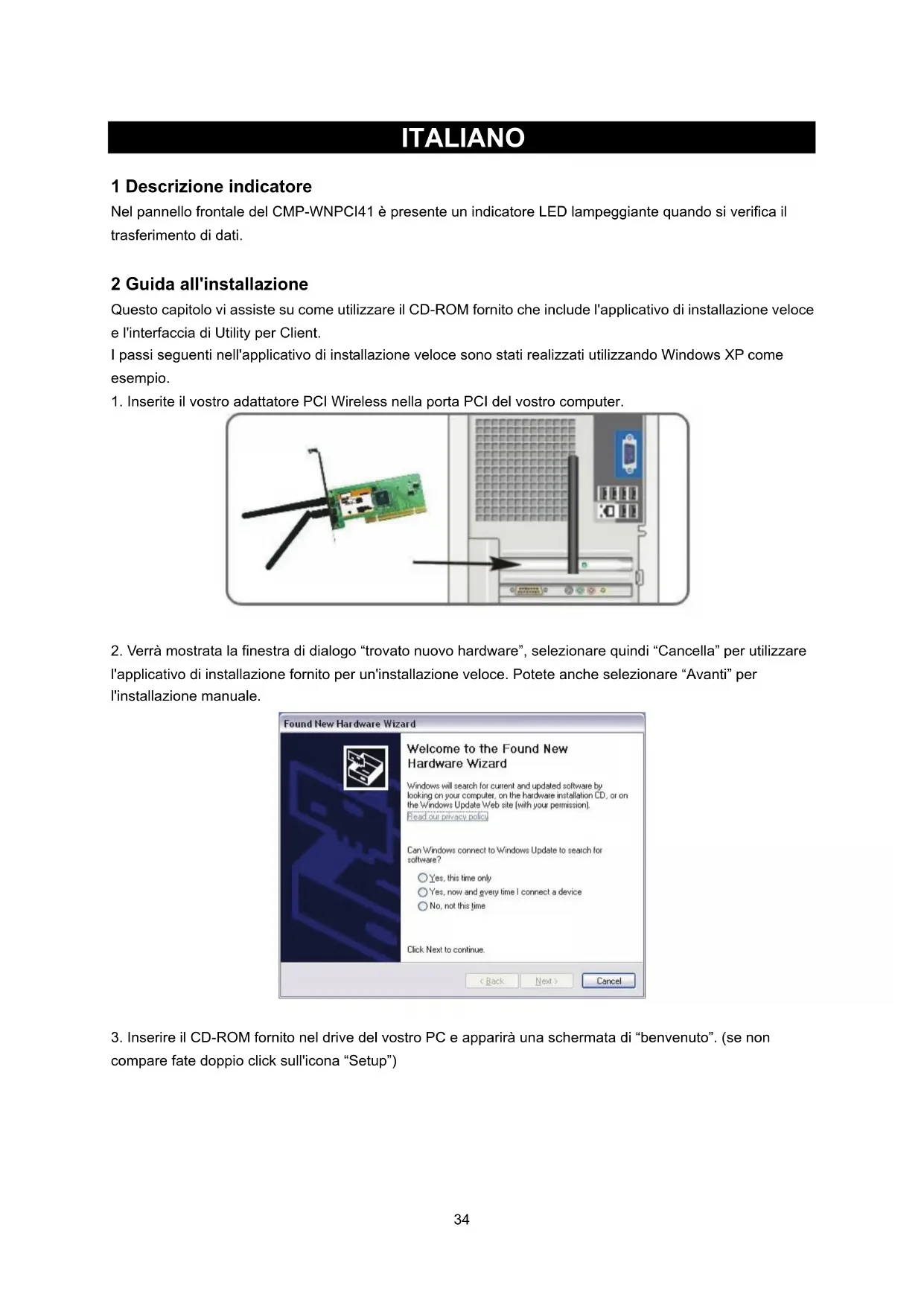

1 Descrizione indicatore

Nel pannello frontale del CMP-WNPCI41 è presente un indicatore LED lampeggiante quando si verifies il trasferimento di dati.

2 Guida all'installazione

Questo capitolo vi assiste su come utilizzato il CD-ROM fornito che include l'applicativo di installmente veloc e l'interfaccia di Utility per Client.

I passi segunti nell'applicativo di installatione velocce sono stati realizzati utilizzando Windows XP come esempio.

1. Inserite il vostro adattatore PCI Wireless nella porta PCI del vostro computer.

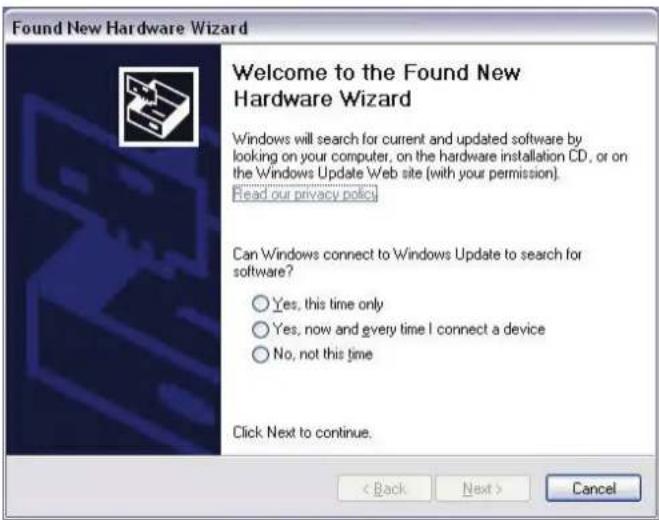

1. Verrà migliorata la finestra di dialogo "travato nuovo hardware", selezionare quando "Cancella" per utilizzare l'applicativo di INSTALLazione fornito per un'installazione veloce. Poteteanche selezionare Avanti per l'installazione manuale.

1. Inserire il CD-ROM fornito nel drive del vostro PC e apparirà una schermata di "benvenuto". (se non compare fate doppio click sull'icona "Setup")

2. Cliccare su "Entra".

1. Cliccare su "Avanti" per avviare l'installazione.

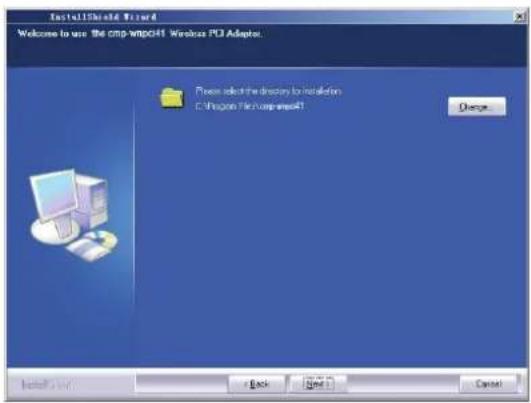

1. Cliccare su "Cambia..." per selezionare una cartella di destinazione o premere su "Avanti".

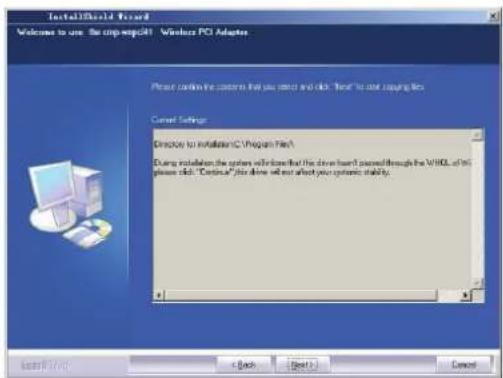

1. Selezionare "OK" e "Avanti" nella finestra successiva.

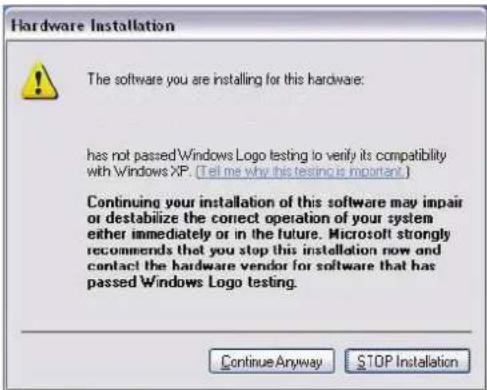

1. Durante l'installazione, la finestra di dialogo segunte potrebbe apparire. Cliccare su "Andare comunque avanti" per continuare. Non vi sono minace per la sicurezza del vosto PC.

1. Cliccare su "Fine" per completing l'installazione.

3.1 Stato

Quando la card di rete ha completato l'installazione, si può essere accesso alle utility di configurazione. La finestra dello stato di rete mostrera le informazioni sull'adattatore wireless e lo stato della rete sono fili, incluso SSID, Tipo di autenticazione, Tipo di codifica, Indirizzo IP, Subnet, Gateway ecc.

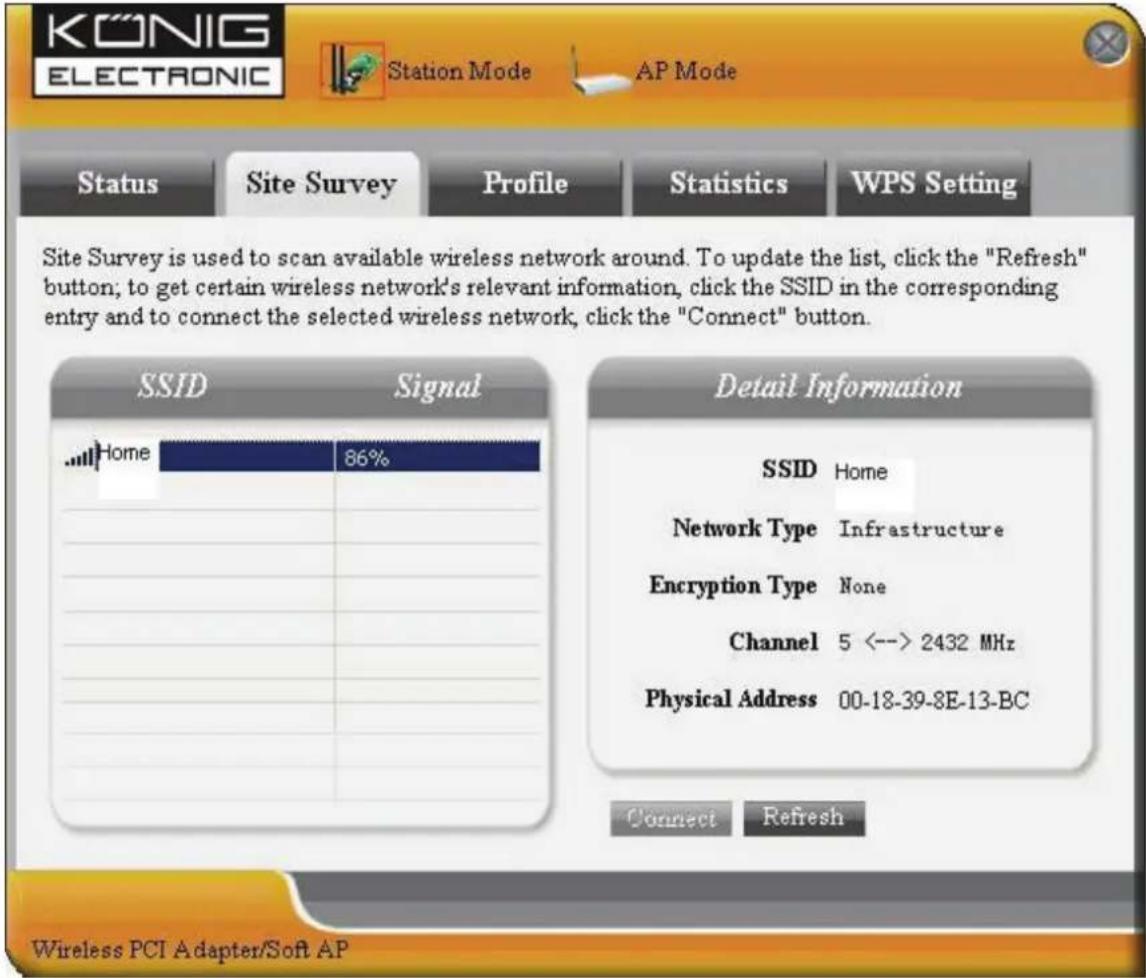

3.2 Informazioni disponibilità reti

Il sondaggio sul site è utilizzato per verificare la disponibilità di reti alla fili, migliorando la potenza di segnale per ciascuna rete alla fili ed altre informazioni che vi permetteranno di dare accesso alla rete alla fili.

Connessione: Selezionare un accesso di rete senza fili alla lista e cliccare sul pulsante per connettere il dispositivo con la rete.

Aggiorna: Ri-esegue una scansione delle reti disponibili.

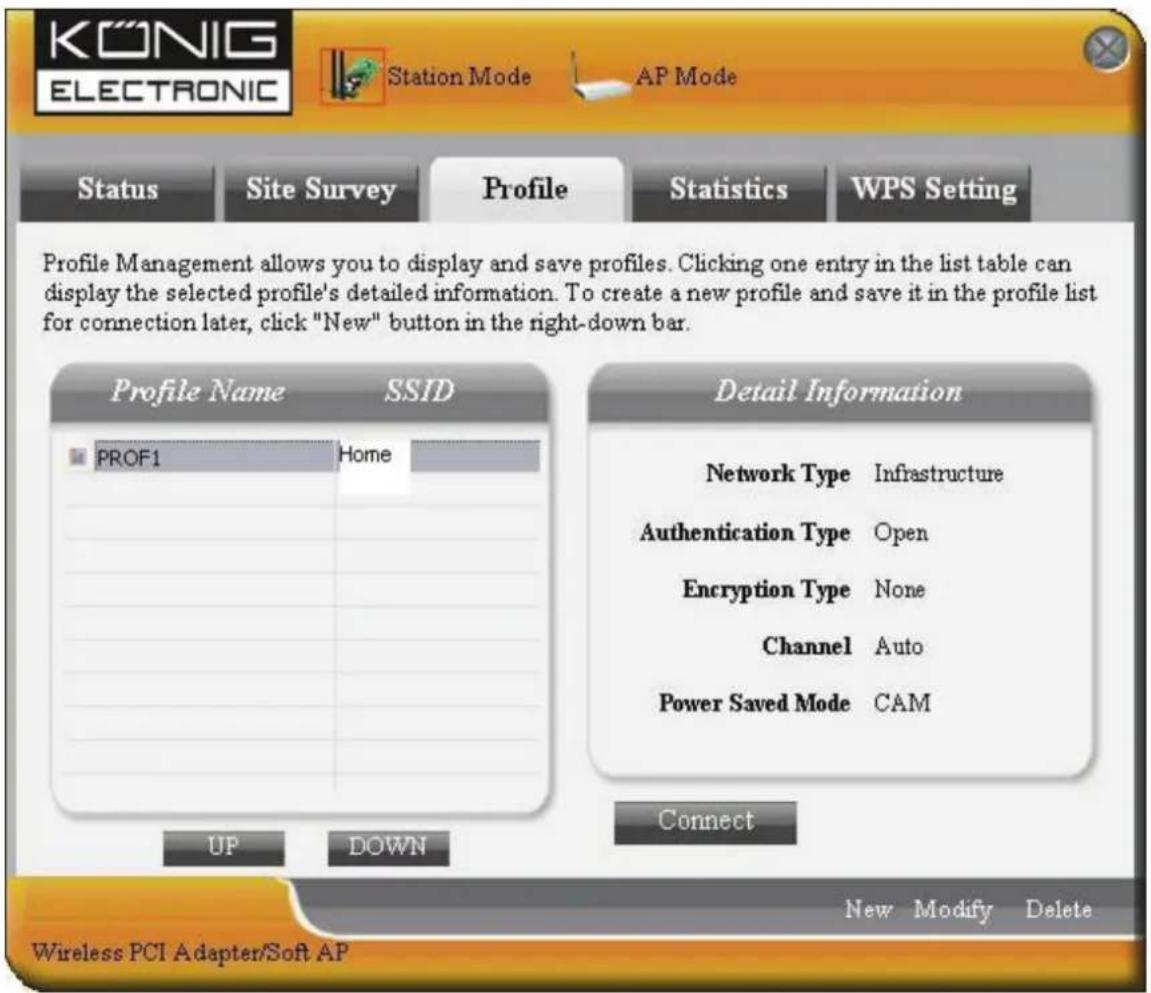

3.3 Gestione del profilo

Questa finestra salva i parametri generali della rete senza fili per profili differenti che vengono usati per un accesso rapido alla rete scelta.

SU/GIU: Per cancellare la sequenza dei profili nella lista.

Connessione: Per attivare un profilo

Nuovo: Per create un nuovo profilo e configurare lo stato del sito ed i parametri di sicurezza.

Modifica: Per modificare un profilo existente.

Cancellare: Per cancellare un profilo esistente.

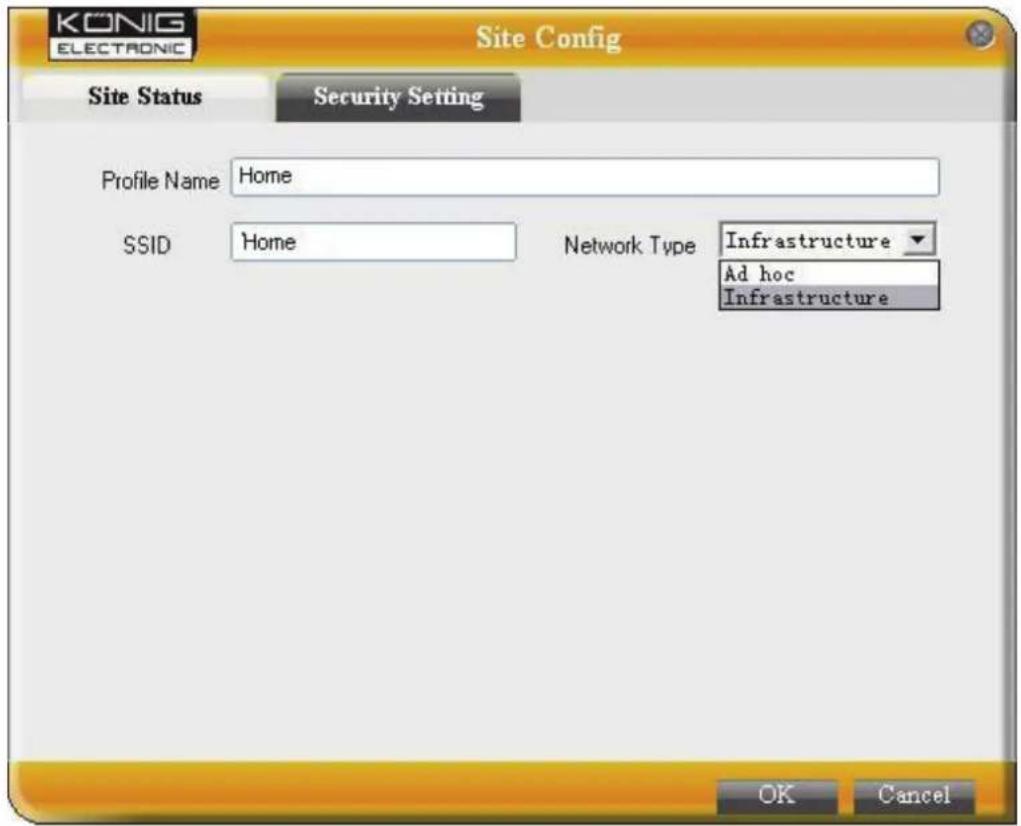

(Stato del sito)

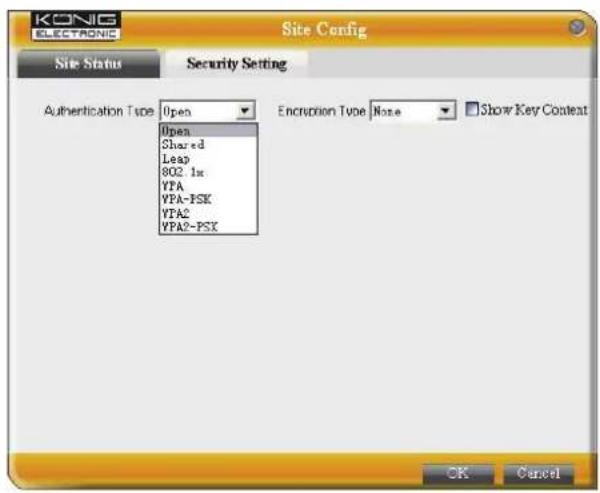

(Impostazioni di sicurezza)

3.4 Statistiche

Le statistiche sono usate per riassumeri i pacchetti di data Rx e Tx, incluso il numero di pacchetti con successo e quelli in erre.

Pulisci: Cliccare su quello tasto per rinnovare le statistiche.

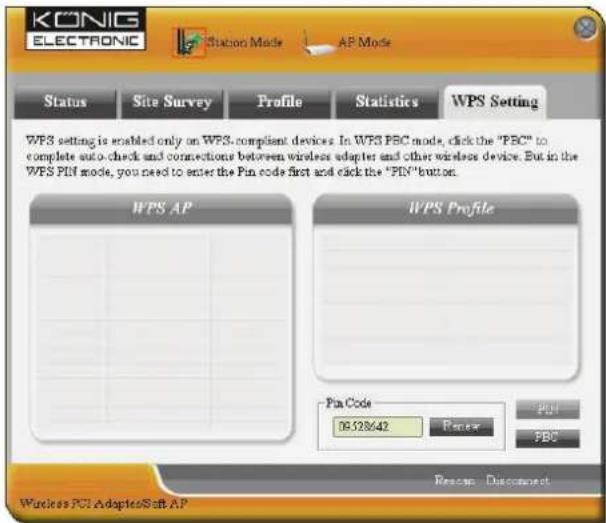

3.5 Impostazioni WPS

Le impostazioni WPS sono abilitate solo sui dispositiivi compatibili WPS.

PIN: Inserire il codice Pin e cliccare sul "PIN" per connettere automaticamente l'adattatore di rete ai dispositivi locali alla fili.

PBC: Cliccare "PBC" per completing l'auto diagnosi e le connessioni tra l'adattatore senza fili e un'altro disposativo wireless.

Aggiorna: Per aggiornare il codice Pin.

Scansiona di nuovo: Per scansionare di nuovo le reti locali compatibili con il WPS.

Disconnettere: Per disconnettere la reteswana fili connessa.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
