Produkttype	Trådløst netværkskort
Mærke	KONIG
Model	CMPWNPCI41
Grænseflade	PCI
Wi-Fi-standard	IEEE 802.11b/g/n
Frekvensbånd	2,4 GHz
Maksimal hastighed	300 Mbps
Trådløs sikkerhed	WEP, WPA, WPA2
Antenner	2 interne antenner
Mål (L x B x H)	120 x 80 x 20 mm
Vægt	50 g
Strømforsyning	Via PCI-bus
Understøttede operativsystemer	Windows XP/Vista/7/8/10
Nøglefunktioner	Konfigurationsværktøj, Site Survey, Profilhåndtering, Statistikker, WPS (PIN og PBC)
LED-indikator	Ja, blinker ved dataoverførsel
Indhold i emballagen	Netværkskort, installations-CD-ROM, hurtigstartguide
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke slibende rengøringsmidler.
Sikkerhed	Åbn ikke enheden. Opbevares utilgængeligt for børn.
Reservedele og reparationsmuligheder	Ingen udskiftelige dele. Reparation kun af professionel.
Generelle oplysninger	Design og specifikationer kan ændres uden varsel. Genbrug i henhold til WEEE-direktivet.

Ofte stillede spørgsmål - CMPWNPCI41 KONIG

Hvordan installerer jeg netværkskortet CMPWNPCI41 ?

Indsæt kortet i en ledig PCI-port på din computer. Tænd computeren, og indsæt den medfølgende CD-ROM. Start Installation Wizard ved at klikke på 'Installation', hvis vinduet ikke vises automatisk. Følg instruktionerne på skærmen. Hvis Windows registrerer den nye hardware, skal du klikke på 'Annuller' for at bruge CD'ens installationsguide.

Hvordan tilslutter jeg kortet til et Wi-Fi-netværk ?

Efter installation skal du åbne det medfølgende klientværktøj. Gå til fanen Site Survey for at se tilgængelige netværk. Vælg dit netværk, og klik på 'Forbind'. Indtast sikkerhedsnøglen, hvis nødvendigt (WEP/WPA/WPA2).

Hvad gør jeg, hvis installations-CD-ROM'en ikke starter ?

Åbn CD-drevet, dobbeltklik på ikonet 'Installation' eller 'Setup.exe' i CD-mappen. Hvis problemet fortsætter, skal du kontrollere, at drevet fungerer, og at CD'en ikke er beskadiget. Du kan også downloade driverne fra producentens hjemmeside.

Hvordan bruger jeg WPS-funktionen ?

I værktøjet skal du gå til fanen WPS-opsætning. To metoder: PIN : indtast den viste PIN-kode og bekræft; PBC : tryk på PBC-knappen på din router, og klik derefter på 'PBC' i værktøjet. Forbindelsen etableres automatisk.

Hvad betyder LED-indikatoren ?

LED-indikatoren på kortet blinker under dataoverførsel. Hvis den er slukket, skal du kontrollere, at kortet er korrekt installeret, og at driveren er aktiv.

Hvordan ændrer jeg sikkerhedsindstillingerne for en profil ?

I fanen Profilhåndtering skal du vælge profilen og klikke på 'Rediger'. Du kan ændre typen af godkendelse (WEP, WPA, WPA2) og sikkerhedsnøglen. Bekræft for at gemme.

Kan jeg bruge dette kort under Linux ?

Manualen nævner kun Windows. Under Linux kan chipsettet understøttes af generiske drivere, men funktionaliteten er ikke garanteret. Kontakt Linux-fællesskabet for at kontrollere kompatibiliteten.

Hvordan nulstiller jeg kortet til fabriksindstillingerne ?

Der er ingen nulstillingsknap. Du kan slette alle profiler i værktøjet (fanen Profilhåndtering) og geninstallere driveren via CD'en for at vende tilbage til starttilstanden.

Hvad er Site Survey ?

Site Survey er en funktion i værktøjet, der scanner Wi-Fi-netværk inden for rækkevidde. Den viser navnet (SSID), signalstyrke, sikkerhedstype osv. Her vælger du det netværk, du vil oprette forbindelse til.

Hvordan vedligeholder jeg netværkskortet ?

Tag stikket ud af computeren før rengøring. Brug en blød, tør klud til at tørre kortet af. Brug ikke opløsningsmidler, alkohol eller slibende rengøringsmidler. Undgå fugt og ekstreme temperaturer.

BRUGSANVISNING CMPWNPCI41 KONIG

300Mbps Tradløst Netværskort

ANLEITUNG (S. 10)

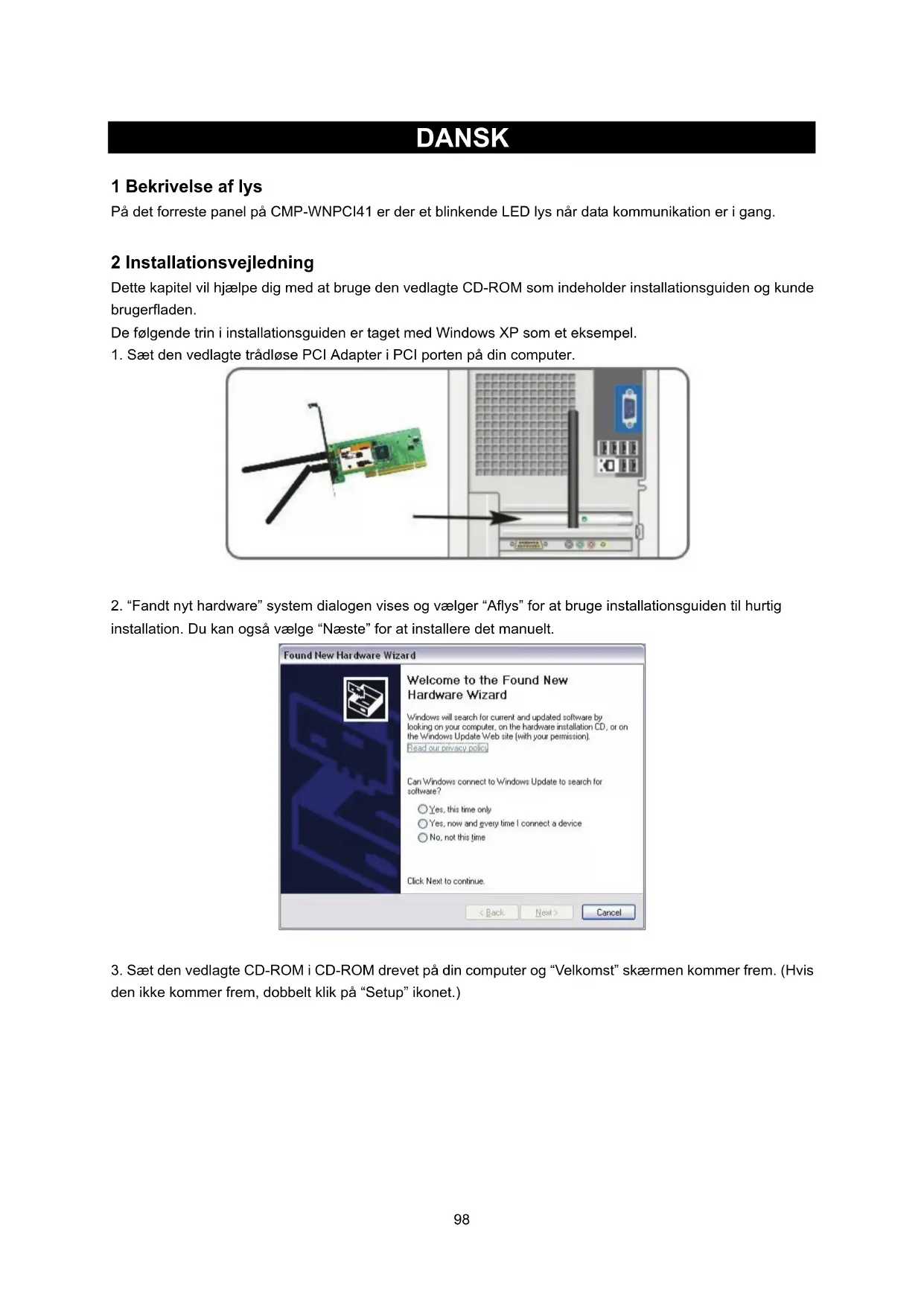

Pá det forreste panel pá CMP-WNPCI41 er der et blinkende LED lys nár data kommunikation er i gang.

2 Installationsvejledning

Dette kapitel vil hjælpè dig med at bruge den vedlagte CD-ROM som indeholder installationsguiden og kunde brugerfladen.

De falgende trin i installationsguiden er taget med Windows XP som et eksempel.

1. "Fandt nyt hardware" system dialogen vises og vælger "Aflys" for at bruge installationsguiden til hurtig installation. Du kan også vælge "Næste" for at installere det manuelt.

1. Sæt den vedlagte CD-ROM i CD-ROM drevet på din computer og "Velkomst" skærmenkommen frem. (Hvis den ikke kommt frem, dobbelt klik på "Setup" ikonet.)

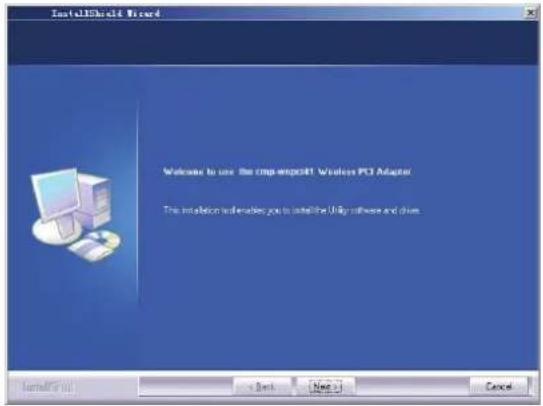

2. Klik "Returstaten".

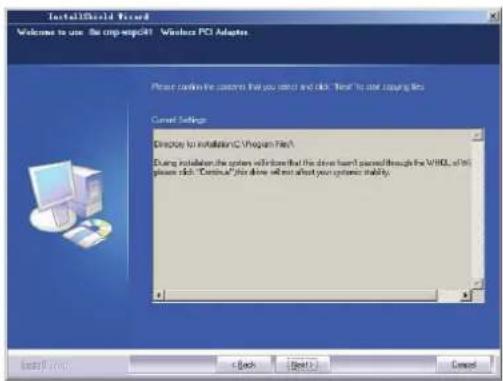

1. Vaelg "OK" og "Næste" i det æste vindue.

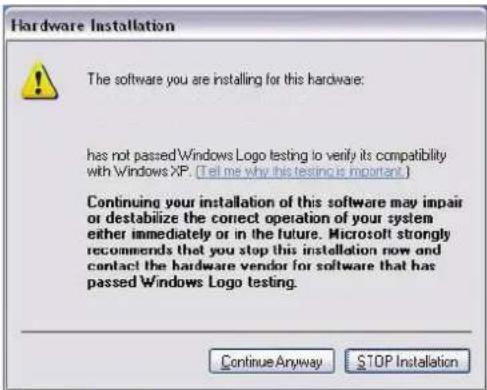

1. Under installation vises den følgende dialog måske. Klik "Fortsæt alligevel" knappen for at forsætte. Der er ingen fare for sikkerheden af din computer.

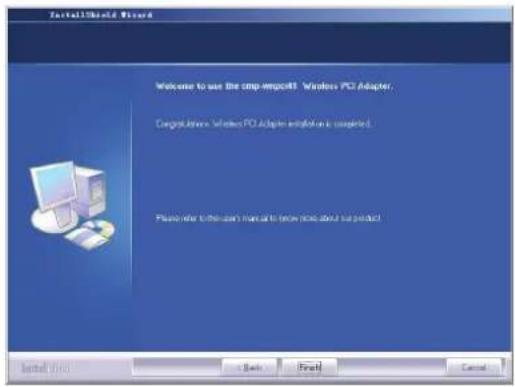

1. Klik "Færdig"for at fuldføre installationen.

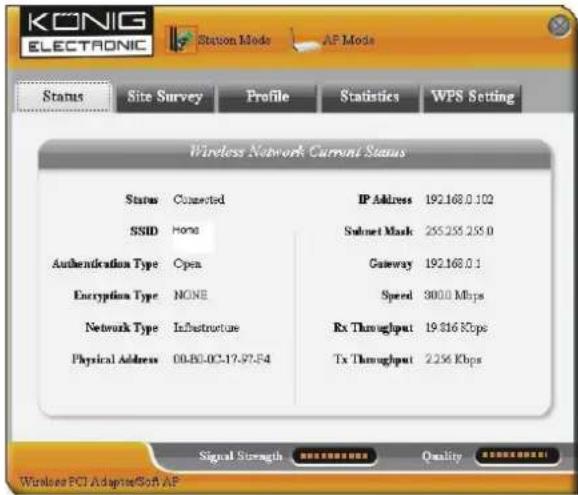

3.1 Status

När netværk kortet er færddigt med installationen er konfigurationen tilgengelig. Netværk Status vinduet vil vise information om den tradlse adapter og status for det tradlse netværk, inklusiv SSID, Godkendelsestype, Krypteringstype, IP Adresse, Subnet, Gateway, osv.

3.2 Stedsundersgelse

Stedsundersogelsen bruges til at skanne de tilgengelige tradlse netværker og viser det tradlse netværks signalstyrke og andre oplysninger som danner basis for at du kan få adgang til det ønskede tradlse netværk.

Forbind: Vaelg et af de trdlose netværker pa listen og klik for at fa forbindelse til det valgte netværk.

Forny: Skan det onskede tradlose netværk ingen.

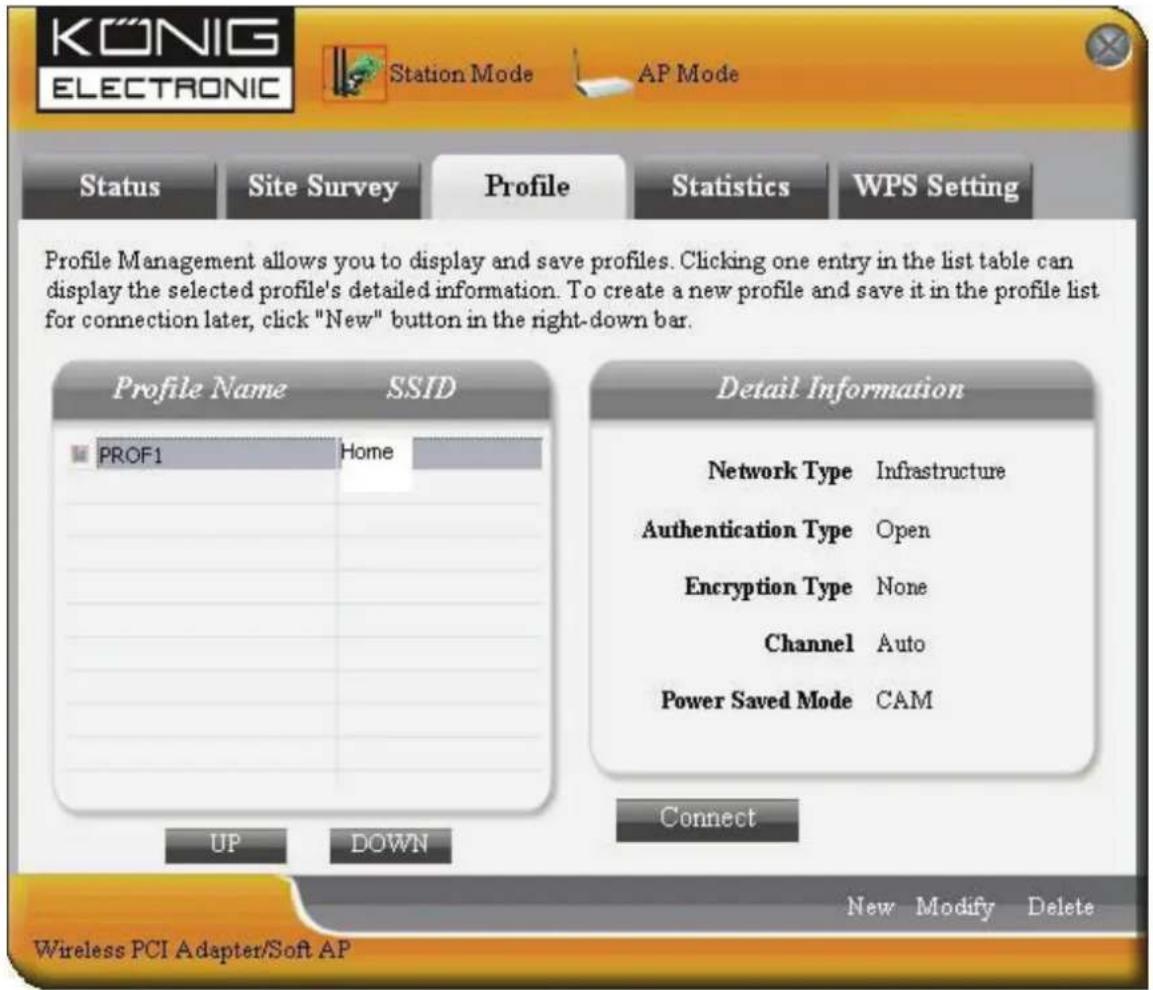

3.3 Profilbehandling

Dette vindue gemmer de generelle tradlse rammer for forskellige profiler som bruges til hurtigt at fforbindelse til det tradlse netværk du har brug for.

OP/NED: For atændre profilens plads pa listen.

Forbind: For at aktivere en profil.

Ny: For at oprette en ny profil og konfigurere status og sikkerhedsindstillinger.

AEndre: For at aendre en nuværende profil.

Slet: For at slette en nuværende profil.

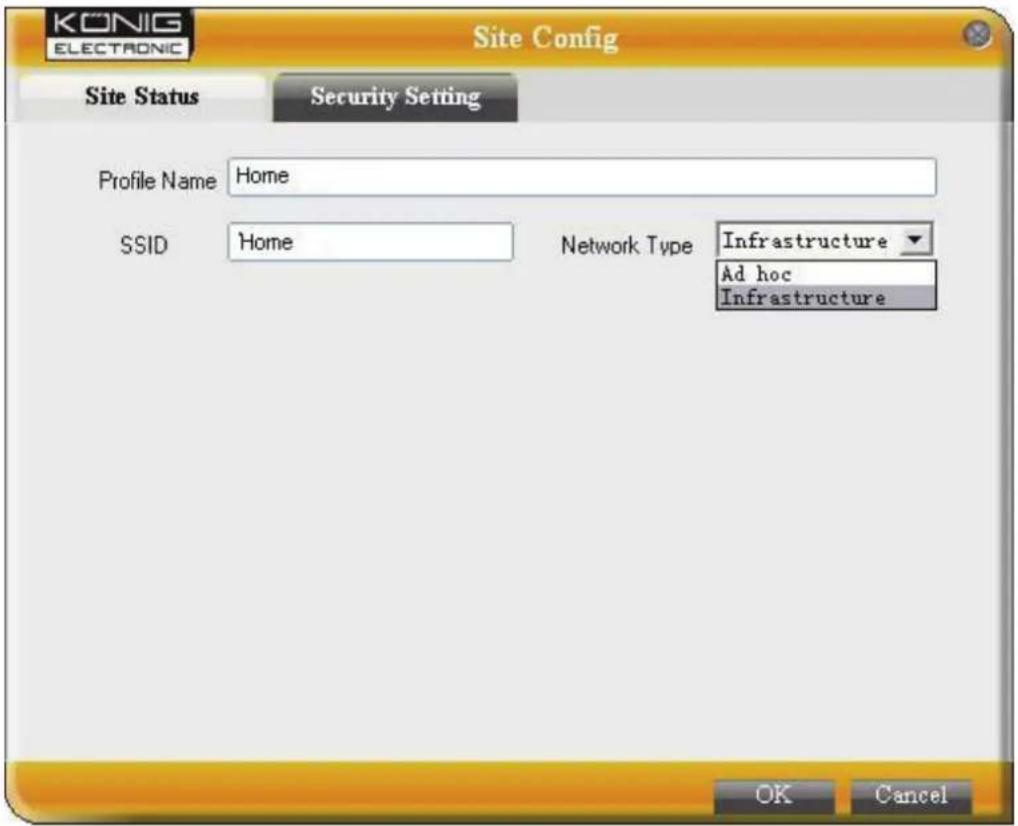

(Site Status)

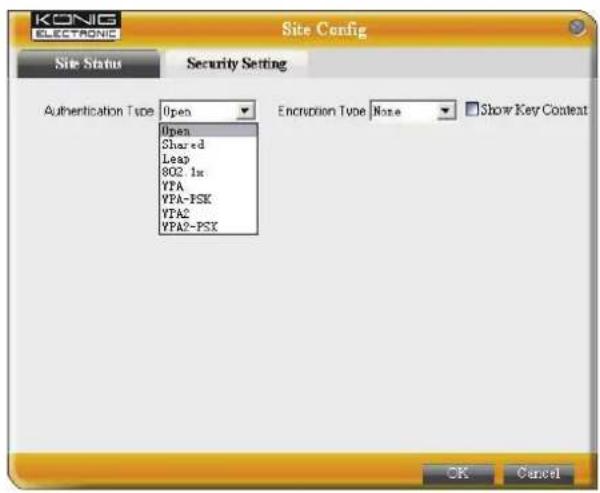

(Sikkerhedsindstilling)

3.4 Statistikker

Statistikker bruges til at sammendrage Rx og Tx datapakker, inklusive antallet af success og fejlpakker.

Slet: Klik her for at forny statistikkerne.

3.5 WPS Indstilling

WPS indstilling er kun slaet til pa enheder som overholder WPS.

PIN: Indtast pinkoden og klik "PIN" for automatisk at forbinde den trådløse adapter til lokale trådløse eheder.

PBC: Klik "PBC" for at fulfrole auto-check og forbinderser mellem trdls adapter og andre trdse eheder.

Forny: For at opdatere pinkoden.

Skan ingen: For at skanne de lokale tradlose netværk som overholder WPS.

Afbyd: For at sla tilslutte tradloe netvark fra.

Garanti:

Ingen garanti og ikke noget ansvar kan pâtages forændringer af produktet eller for skade på grund af forkert brug af dette produit.

Generelt:

Design og specifikationer kan ændres uten varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhorende deres respektive ejere og anses herved som saban.

Gem brugervejledningen og emballagen til senere brug.

Bemerk:

Dette produit er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke bortskaffes sammen med alminderigt husholdningsaffald. Der findes særlige indsamlingssystemer for disseprodukter.

NORSK

1 Indikatorbeskrivelse

Foran på CMP-WNPCI41 er det en blinkende LED indicator som viser datakommunikasjon.

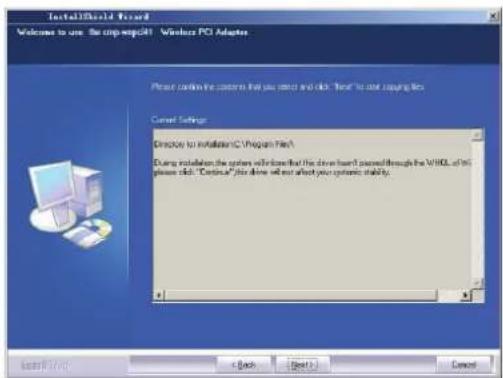

2 Installeringsbeskrivelse

1. Vel "OK" og "Neste" i pafolgende vindu.

Beskrivelse: 300Mbps Tradlost Netværskort

Beskrivelse: 300Mbps Wireless Nettverskort

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux normes suivantes: / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: / es conforme à las siguientes normas: / Megfelel az alábbi szabványoknak: / Täytää seuraavat standardit: / Overensstämmer med foljande standarder: / splnjuè následujíci normy: / Este in conformitate cu urmátoarele standarde: / Σιμορφώνει με τις ακόλουθες προδίαγραφές: / Overensstemmelse med følgende standarder: / Overensstemmer med følgende standarder: EN60950-1:2006+A11:2009, EN60950-1+A11, EN301489-1/17, EN300328, EN 300328 V 1.7.1, EN 50385

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Direktiva(s) UE / EU direktivák / EU Toimintaohje(ET) / Eu Direktiv(en) / Směrnice EU / Direktiva(e) UE / Oðnyiα(ες) της EE / EU direktiv(er) / EU-direktiv(ene): 2002/95/EC, 1999/5/EC

's-Hertogenbosch, 25-02-2011

Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Paní / Kα : J. Gilad
Purchase Director / Einkaufsleiterin / Directrice des Achats /
Directeur inkoop / Direttore agli acquisti / Director de compras /
ertékesitési igazgató / Ostojohtaja / Inköpsansvarig /
Obchodni Čeditelka / Director achizitii / Διευθυντής αγορών /
Indkøbschef / Innkjøpssjef
