MANUALE UTENTE CMPHOMEPL1001 KONIG

L'HomePlug è una soluzione eccellen che può essere utilizzata per ampliare la vostra rete. A casa o in piccoli edifici, utilizzato quello Adattatore Ponte Ethernet HomePlug per collegare più posizioni sulla necessità di far passare un cavo Ethernet. In combinazione con una connessione a banda largo Cavo/DSL, agli stanza che abbia una presa elettrica pourrait essere un facile accesso alla connessione internet ad alta velocità. La vostra casa avrà a disposizione una rete di linea potente a partire da solo due prese.

Questo è il prodotto di comunicazione sul mercato con le più alte prestazioni di trasmissione e con bassa dispersione di linea. L'adattatore funziona sulle specifiche standard AV Mediaxtream™ dell'HomePlug, fornendo una velocità fine a 1 Giga al secondo sulla rete di cablaggio della corrente domestica. La trasmissione aggiunta è perfetta per reti di intrattenimento HD ad altissima velocità nelle case sono come è perfetta per le aree che sono difficili da raggiungere da retienza fili.

Poiché la linea elettrica domestica è il mezzo più diffuso nelle case con prese multiple in anni stanza, il plug permette a diversi sistemi di intrattenimento in rete e a computer e laptop di essere collegati in rete, per condidere connessioni internet, stampanti, file, e giocare con videogame sera fili addizzionali. Il plug èanche compatible con qualsiasi dispositivo, incluse macchine con Windows, Mac, e LINUX.

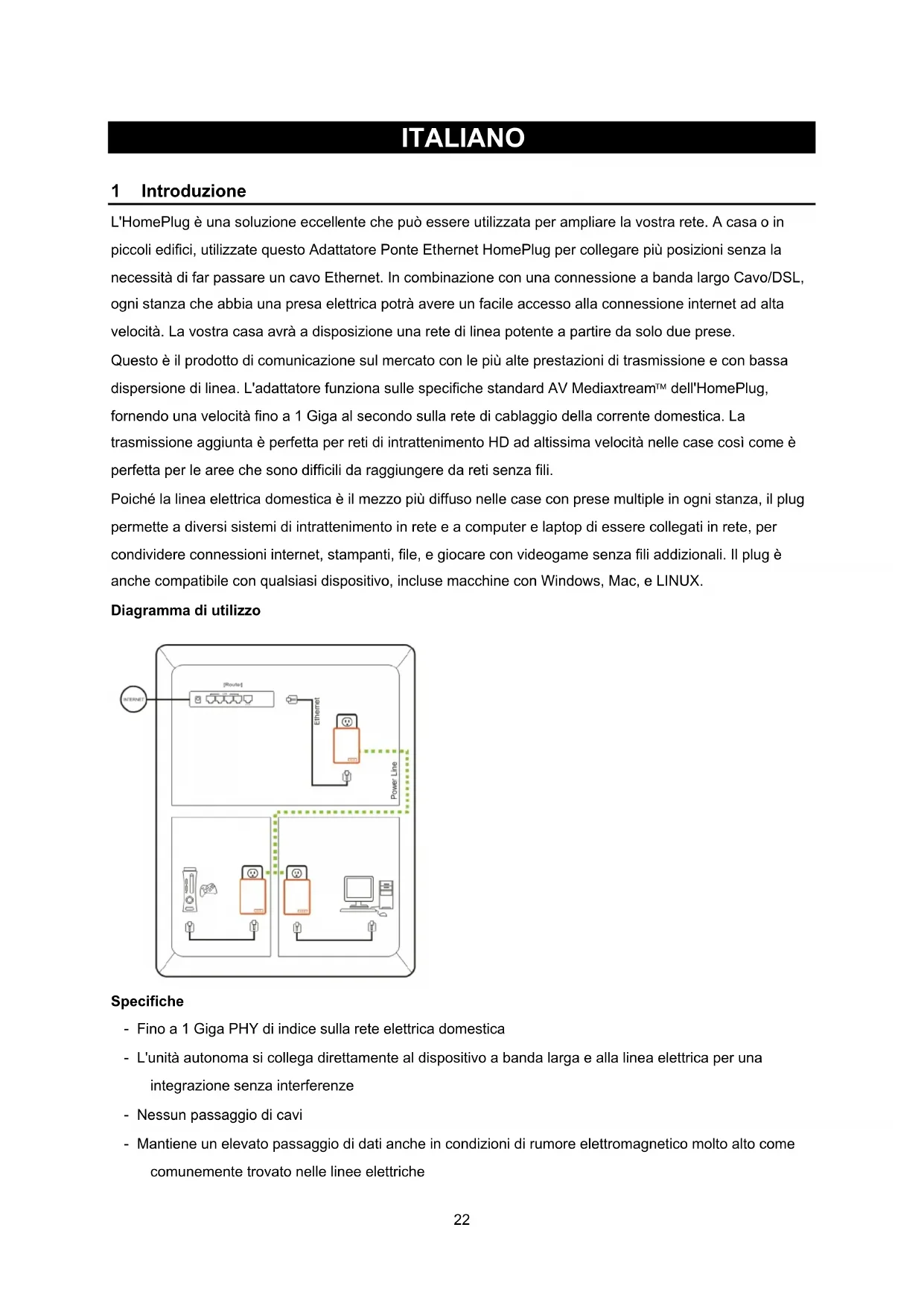

Diagramma di utilizzo

Specliche

• Fino a 1 Giga PHY di indice sulla rete elettrica domestica
• L'unità autonoma si collega direttamente al dispositivo a banda larga e alla linea elettrica per una integrazione senza interferenze
• Nessun passaggio di cavi

• Mantiene un elevato passaggio di datianche in condizioni di rumore elettromagnetico molto alto come comunamente trovato nelle linee elettriche

• La codifica 128-bit AES garantisce la sicurezza dei dati

• Abbinato a HomePlug 1.0. e Reti Turbo 1.0

Dettagli dei LED

LED di Verde fisso - Accesso

accensione Spento - Spento

Verde Lampeggiante - Impostazioni di sicurezza

Verde fisso - Impostazioni di sicurezza riuscite con successo

Doppio lampeggio - Sicurezza fallita

LED di Acceso/Verde - La linea elettrica è attiva ed è collegataagli altri adattatori ad alta velocità

collegamento PHY

HomePlug Acceso/Rosso - La linea elettrica è attiva ed è collegataagli和其他 adattatori a bassa velocità

PHY

Spento - La linea di rete non è disponibile - non sono stati rilevati altri dispositivi HomePlug

LED di Verde fisso - la porta è collegata a 10/100/1000Mbps

collegamento Lampeggiante - I dati vengono trasmessi o ricevuti

Ethernet Spento - Nessun collegamento Ethernet

Dettagli del fondo del contentatore

Il fondo del contentatore contiene un pulsante di reset nascosto, un pulsante di sicurezza ed una porta

Ethernet.

Sicurezza Questo pulsante è progettato per essere una gruppo di rete individuale in un ambiente con diverse derivazioni

Reset Fate riferimento alla sezione relativa al Pulsante di Sicurezza per maggiori dettagli.

Questo pulsante è utilizzato per cancellare TUTTI i dati e ripristinare TUTTE le impostazioni sui valori di fabbrica. Premere e rilasciare il pulsante di reset per iniziare il ripristino dei valori di fabbrica.

Requisiti di sistema

• Uno o più HomePlug di CMP-HOMEPL200/201/1000/1001 e dispositivi compatibili
• Una porta Ethernet disponibile sul PC o sul disposativo di rete
• Presa elettrica disponibile. Si prega di evitare l'uso dell'HomePlug su delle prolunghe poichè potrebbero influire sulle prestazioni del prodotto
• Cablaggio di rete elettrica domestica standard

Contenuto della confezione

• 1 Ponte Ethernet HomePlug
• CD con il manuale utente del prodotto
• Carta di garanzia limitata del prodotto
• Due cavi Ethernet RJ45

2 Impostazioni hardware ed installatione

L'HomePlug è un dispositivo plug & play; l'utilizzatore è in grado di connettere e utilizzato sono nessuna configurazione complessa o impostazioni.

Semplicitamente connettere la presa direttamente a mura e collegatelà ad una porta di rete Ethernet attiva. Vi preghiamo di notare che avrete bisogno di almeno due ponti Ethernet per creare una rete sulla linea elettrica.

I passi per l'installazione dell'hardware per creare una rete sulla linea elettrica nella vostra casa con quosti ponti Ethernet:

1. Inserite un cavo Ethernet nella porta del dispositivo di rete Ethernet attivo.
2. Inserite l'altra estremità del cavo Ethernet nella porta Ethernet della spina posizionata nel fondo dell'involucro.
3. Inserire i rebbi posti sul retro della spina direttamente in una presa elettrica nel muro. Si prega di evitare l'uso dell'HomePlug su delle prolunghe poichè potrebbero influire sulle prestazioni del prodotto
4. Ripetete i passi di cui sopra per un secondo ponte Ethernet per creare una rete sulla linea elettrica.

3 Configurazione

Come default il plug possie de una codifica 128-bit AES per garantire la sicurezza dei dati bloccando l'accesso dall'esterno dell'abitazione. Comunque raccomandiamo vivamente diambiare la password preimpostata con il pulsante di sicurezza posizionato sul fondo del prodotto.

Modifica della password di rete

1. Dopo aver eseguito l'impostazione dell'hardware e dopo che entrambi i ponti Ethernet sono collegati a parete, tenete premuti i pulsanti di Sicurezza di entrambhe le unità per almeno 10 secondi. Ciò modificHERa la password su di un valore casuale.
2. Premete il pulsante di Sicurezza su di una unità per più di un secondo ma meno di tre.
3. Avrete un tempo massimo di 2 minuti per andare sulla seconda unità e premere il pulsante di Sicurezza per più di un secondo ma meno di tre.
4. La nuova password di rete è stata quando salvata sulla seconda unità. La password non verrà persa although se i ponti Ethernet vengono scollegati alla presa.

Aggiungere un nuovo plug alla rete di linea elettrica esistente

Se la password della rete di linea elettrica è stata impostata, un nuovo ponte Ethernet dovrá caricare tale password prima di potersi connettere alla rete di linea elettrica essere.

1. Premete il pulsante di Sicurezza su di una unità già codificata per più di un secondo ma meno di tre.
2. Avrete un tempo massimo di 2 minuti per andare sulla nuova unità e premere il pulsante di Sicurezza per più di un secondo ma meno di tre.
3. Il nuovo ponte Ethernet è stato ora impostato con la password di rete ed è ora connesso alla rete di linea elettrica essere.

Ripristino della configurazione iniziale

Utilizzare un oggetto appuntito e tener giù il pulsante di Reset per 2 secondi per ripristinare la configurazione iniziale di fabbrica su di agli unità che volete connettere. L'unità sera quando connessa, sulla base delle impostazioni di fabbrica.

4 Specifiche di prodotto

Procesore Principale Gigle	GGL541
Interfaccia computer	IEEE802.3u; IEEE802.3ab, auto cross-over
Standard HomePlug AV
Interfaccia di Rete	Un RJ-45 (10/100/1000 Base-T Ethernet)Una porta di linea elettrica da 1Gbps totalmente integrabile con i prodottiHomePlug AVSupporto multicast via snooping MLD e IGMP
Range di funzionamento Range stimato di 300 m su linea elettrica a parete
Cablaggio 1000/100Base-T; Cat. Cavo 5/5e/6 UTP
Temperatura difunzionamento	0°C a 40°C di temperatura ambiente
Temperatura diconservazione	-20°C a +70°C di temperatura ambiente
Umidità 10% a 90% massima (senza condensazione)
Ingresso alimentazione 100 - 240VAC, 50/60Hz Interno
Massimo consumo dienergia	5W
Connettor d'alimentazione Schermato US/EU/UK/AU
Alloggiamento Plastica (96mm x 70mm x 32mm)
Tasti Connessione e Reset
LED	2 indicatore dell'indice di collegamento alla linea elettrica: Indica > 200Mbps,Indice < 200Mbps; 2 indicatori di stato Ethernet: Indice di collegamento, Attività;1 indicatore di alimentazione
Certificazioni	Specifiche dell'HomePlug AV per linea di reteFCC Classe B / Marchio CE / Certificazione HomePlug AV

Specifiche della linea di rete	HomePlug AV	MediaxtreamTM
Modulazione	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Modulazione ad alta velocità multi-carrier
Indice PHY Fino a 200Mbps	Fino a 1Gbps
Programmazione CSMA/CA e TDMA CSMA/CA e TDMA
Banda di frequenza 2 – 28 MHz 50 – 300MHz
Sicurezza Codifica 128-bit AES Codifica 128-bit AES

5. Conformità sulla sicurezza

Conformità sulla sicurezza

FCC

Questo dispositivo è stato testato e trovato conforme con la parte 15 Classe B delle normative FCC. Il funzionamento è soggetti alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze nocive
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, ivi inclusa quale che possono causarne un funzionamento anomalo.

CE

Questo disposizione è conforme con i requisiti delle seguenti regolamentiazioni: Marchio CE

RoHS

Questo prodotto è conforme RoHS.
