MANUAL DE UTILIZARE CMPHOMEPL1001 KONIG

HomePlug reprezinta o soluţie ideală ce poate fi適用ata pentru a va exinde rețeaua. In casa sau intr-o clădire mică de birouri, utilizati acest Adaptor Punte HomePlug Ethernet pentru a conecta mai multe locații fără să aveți nevoie de un cablu Ethernet. In combinatie cu o conexiune de bandă largă DSL/Cablu, ficare incâpere prevăzută cu prize va avea acces ușor la o conexiune Internet de viteză mare. Casa dumneavoastră va avea o rețea de linie electrică începân'doar cu două prize.

Aceasta are cea mai mare bandă de freventață de pe piță ce functionează cu un produs de comunicare pe linie electrică cu tamp de așteptare redus. Adaptorul functionează conform specificaților HomePlug AV Standard Şi Mediaxtream™, thereof o bandă de freventață de până la 1 Gigabit pe secundă in rețeaua de CA a casei. Banda de freventață adăugata este perfectă pentru rețelele de distractie HD de viteză ultra-rapidă, precum Şi pentru zonele la care se ajunge greu cu o conexiune fãră fir.

Deoarece reteaua electrica dintr-o casa este mediul cel mai accesibil din casele cu mai multe prize in fiecare
camera, aceasta permite connectarea in retea a mai multor sisteme de distractie compatibile si
calculatoare/laptopuri, partajarea conexiunilor Internet, a imprimantelor, fiierelor, precum si a jocurilor fara
alte cabluri necessities. Stecherul este de asemenea compatibil cu orice dispositiv, inclusiv cele cu Windows,
MAC si UNIX.

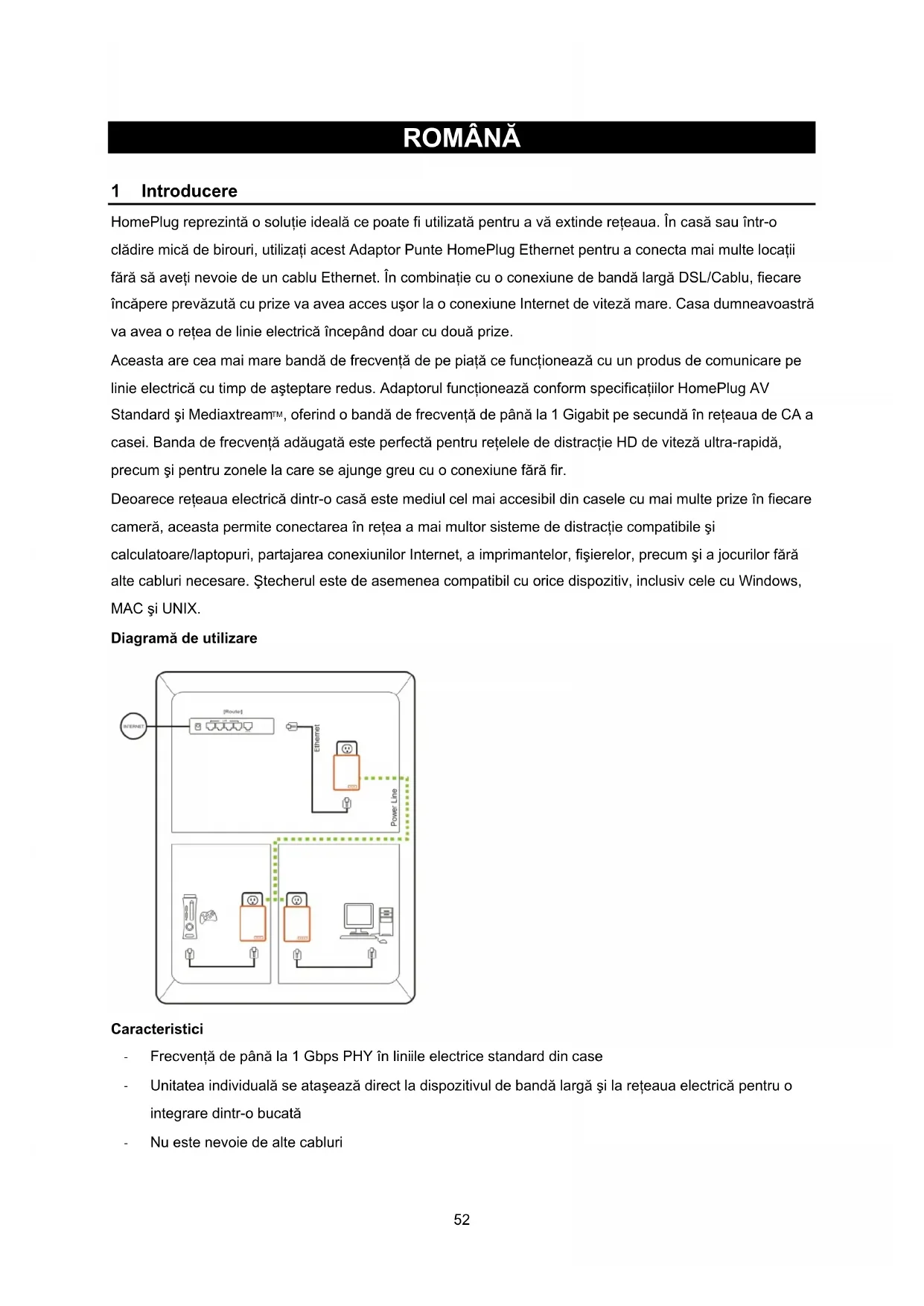

Diagramă de'utilizare

Characteristici

• Frecventa de pña la 1 Gbps PHY in liniiile electrice standard din case
• Unitatea individuală se ataseaza direct la dispositivul de bandă largăși la rețeaua electrică pentru o integrare dintr-o bucata

• Nu este nevoie de alte cabluri

• Mentine o putere de trecere a datelor ridicata, chiar s i n condiţii extreme de zgomot intălnite adesea in liniiile electrice
  Cripptarea AES de 128 bit asigură securitatea datelor

• Compatible bil cu retelele HomePlug 1.0 s i 1.0 Turbo

Detalii LED

LED Verde constant - Pornit

Alimentare LED stins - Oprit

Verde intermittent - Configurare securitate

Verde constant - Configurare reusită a securitatei

Pälpaire dubla - Configurarea securitatei a equat

LED Legătura Pornit/Verde - Rețeaua de linii electrice este activăși legata la celălalt/celełalte

HomePlug adaptor/adaptoare la o freventa PHY de mare viteză

Pornit/Rosu - Reteaua de linii electrice este activa si legata la celalalt/cele Lalte

adaptor/adaptoare la o freventa PHY de mica viteza

Oprit - Reteaua de linii electrice nu este disponibila - nu s-au detectat dispositive HomePlug

LED Legătura Verde constant - port de 10/100/1000 Mbps legat

Ethernet Intermittent - Transmitere sau primire date

Oprit - Nicio legătura Ethernet

Detali carcasă inferioară

Carcasa inferioară contine un Buton de Resetare ascuns, un Buton de Securitate 日 1 Port Ethernet.

Security Acest buton este conceput pentru a genera un grup de retea individuali intr-un mediu cu mai

Reset Consultati sectiunea Butonul de Securitate pentru mai multe detali.

(Resetare) Acest buton este utilizespentru stergerea TUTUROR datelor si resetarea TUTUROR setarilor la valorile implicite din fabrica. Apasati si eliberata butonul de resetare pentru a incepe revenirea la valorile implicite din fabrica.

Cerinte de system

Unul sau mai multe HomePlug CMP-HOMEPL200/201/1000/1001 si dispositive compatible
- Port Ethernet disponible pe calculator sau pe dispositivul de retea
- Priză de alimentare. Evitați utilizes area dispositivelor HomePlug pe benzi electrice, deoarece performanța produsului poate fi afectata
Cabluri standard pentru retea electrică in casa

Continutul sachetului

• 1 punte HomePlug Ethernet
• CD cu Manualul Utilizatorului

Card de garantie limitata a produsului
- 2 cabluri Ethernet RJ45

2 Instalare 山 Configurare Hardware

HomePlug este un dispositiv de tip "plug and play" (bagă în przyăși utilizează-l); utiliser trebuie doar săI bage în przyăși astfel il poate utilizes fara configurațiiși setări complicale.

Pur si simplu baga tstecherul in orice priza de perete si conecta la orice port Ethernet din retea. Nu uita c aveti nevoie de cel puin doua Punti Ethernet pentru a crea o retea pe linia electrica.

Pa'si pentru configurarea hardware-ului si crearea unei retele la dvs. acasa cu aceste Punti Ethernet:

1. Introduci un cablu Ethernet in portul Ethernet din retea.
2. Introduci ci celalalt capat al cablului Ethernet in portul Ethernet al fisi situat in partea inferioroara a carcasei.
3. Introduçeti furcile din spatele fisi direct intr-o priză de perete. Evitați適用area dispositivelor HomePlug pe benzi electrice, deoarece performanța produsului poate fi afectata.
4. Repetati pasii de mai sus pentru a doua Punte Ethernet pentru a stabili o retea electrică.

3 Configuratie

Din fabrică, fișa are o criptare AES de 128 bit ce asigură securitatea datelor blocând accesul din afara casei. Cu toate acestea, vă recomandam să schimbați parola implică a rețelei cu ajutorul butonului de Securitate situat în partea inferioră a produsului.

Schimbarea parolei retelei

1. După configurarea hardware-uluiși cu ambele Punți Ethernet introduse în przyă, apăsăti Butonul de Securitate pe ambele unităti timp de 10 secunde. Acest lucru va modifica parola aleatoriu.
2. Apasati Butonul de Securitate de pe o unitate tamp de mai mult de 0.5 secunde, dar mai putin de 3 secunde.
3. Veṭi avea 2 minute sā treceti la a doua unitate sī sā apāsati Butonul de Securitate tamp de mai mult de 0.5 secunde, dar mai puṭin de 3 secunde.
4. Noua parola a rețelei este acum salvatași pe a doua unitate. Parola nu va fi pierdută, chiar dacă Puntile Ethernet sunt scoase din przyă.

Adaugarea unei noi fishe la reteaua existenta

Dacă parola de rețea implică a fost modificata, noua Punte Ethernet va trebui să incarce noua parola îniate de a putea intra în rețeaua existență.

1. Apasati Butonul de Securitate de pe o unitate deja criptata timp de mai mult de 0.5 secunde, dar mai putin de 3 secunde.
2. Veṭi avea 2 minute sā treceti la noua unitate sī sā apāsaṭi Butonul de Securitate tamp de mai mult de 0.5 secunde, dar mai puṭin de 3 secunde.
3. Noua Punte Ethernet a fost acum incarcata cu noua parola 喜 si adaugata la reteaua existenta.

Revenirea la setárile din fabrica

Utilizati un pin si tinei apasat Butonul de Resetare temp de 2 secunde pentru a reveni la setarile din fabrica pe fiecare unitate pe care incercatu s o conecta. Unitatea se va conecta cu setarile din fabrica.

4 Specificaţii produs

Chipset principal Gigle GGL541
Interfă Computer	IEEE802.3u; IEEE802.3ab, comutare automată
Standarde HomePlug AV
Interfă rețea	O RJ-45 (Ethernet Base-T 10/100/1000)Un port de linie electrică de 1 Gbps complet interfunctiional cu produseleexistente HomePlug AVSuport de transmitere multiplă prin IGMP și snooping MLD
Rază de functiònare	Rază estigmată de 300m în liniiile electrice din pereți
Cabluri Base-T 1000/100; Cablu UTP Cat. 5/5e/6
Temperatură nominală	temperatura ambientă în 0°C și 40°C
Temperatură de depositare	temperatura ambientă în 20°C și + 70°C
Umiditate	de la 10 la maxim 90% (fãrå condens)
Intrare alimentare 100 - 240V CA, 50/60Hz Intern
Consum maxim de energia 5W
Cablu de alimentare US/EU/UK/AU/incorporat
Carcasa Plastic (96mm x 70mm x 32mm)
Butoane	Butoane de Conectare și de Revenire la valorile de fabrică
LED	2 indicatorare de freçventa a legăturii pe linia de alimentare: Frecventa >200Mbps, Frecventa < 200Mbps; 2 indicatorare ale stării Ethernet: Frecventa de legătură, Activate; 1 Indicator alimentare
Certificărì	Specificăție Linie electrică HomePlug AVCertificates FCC Clasa B / Marca CE / HomePlug AV
Characteristiclinie electrică	HomePlug AV	MediaxtreamTM
Modulare	OFDM 1024/256/64/16/8QAM, QPSK, BPSK	Modulare transport multiplu de mareviteță
Frecventa PHY	Până ka 200 Mbps	Până la 1 Gbps
Programare	CSMA/CA Şi TDMA	CSMA/CA Şi TDMA
Bandă de freçventa	2 – 28 MHz	50 – 300MHz
Securitate Criptare AES 128	bit Criptare AES 128 bit

5 Informatii

Respectarea cerintelor de siguranta

FCC

Acest echipament a fost testat s i s-a determinat că respectă Partea 15 Clasa B a regulilor FCC. Functionarea depinde de următoarele două condiții:

(1) Acest disposizitiv nu poate provoca interferența dăunâtoare
(2) Acest disposizitiv trebuie sa accepts orice interferența primită, inclusiv interferența ce poate genera o operatiune nedorită.

CE

Acest echipament respectă cerințele următoarelor reglementări: Marca CE

RoHS

Acest produs respectă RoHS.
