BRUKSANVISNING CMPHOMEPL1001 KONIG

1 HomePlug Ethernet Bridge
CD med bruksanvisning

• Produktens garantisedel
• 2 RJ45 Ethernet-kablar

Strøm LED Fast grøn - Strøm til

Fra - strøm fra

Driften er underlagt de to falgende forhold:

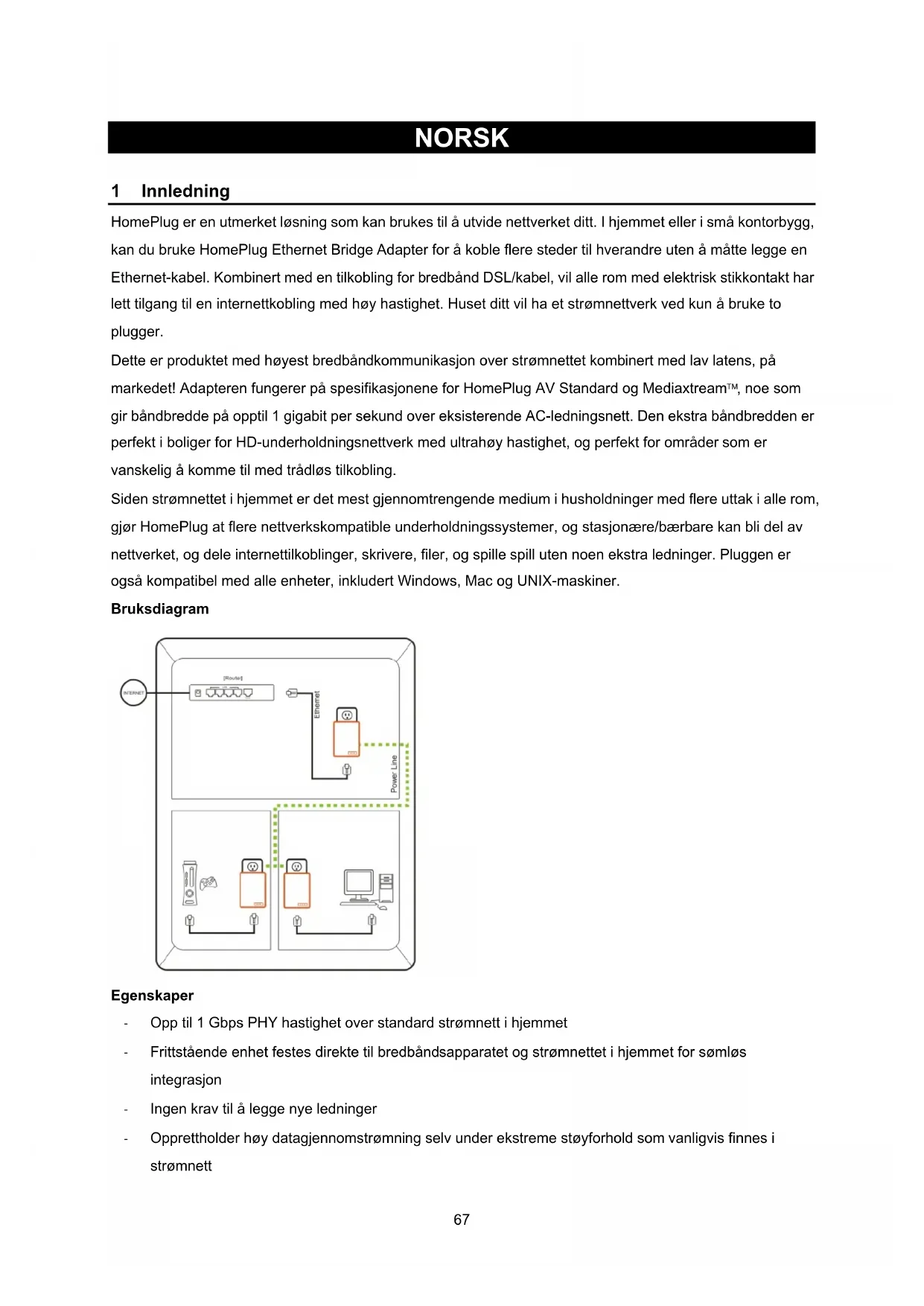

HomePlug er en utmerket Iøsning som kan brukes til Å utvide nettverket ditt. I hjemmet eller i små kontorbygg, kan du bruke HomePlug Ethernet Bridge Adapter for Å koble flere steder til hverandre uten Å matte legge en Ethernet-kabel. Kombinert med en tilkobling for bredband DSL/kabel, vil alle rom med elektrisk stikkontakt harlett tilgang til en internettkbling med hoy hastighet. Huset ditt vil ha et strømnettverk ved kun Å bruke to plugged.

Dette er produit med høyest bredbandkommunikasjon over strømnettekombinert med lav latens, på marketed! Adapteren fungerer på spesifikasjonene for HomePlug AV Standard og Mediaxtream™, noe som gir bändbredde på optil 1 gigabit per sekund over eksisterende AC-ledningsnett. Den ekstra bändbredden er perfect i boliger for HD-underholdningsnettverk med ultrahøy hastighet, og perfect for områder som er vanskelig Å komme til med trådløs tilkobling.

Siden strømnettet i hjemmet er det mest gjennomtrengende medium i husholdninger med flere uttak i alle rom, gjør HomePlug at flere nettverskkompatible underholdningssystemer, og stasjonære/bærbare kan bl del av nettverket, og dele internettilkoblinger, skrivere, filer, og spille spill uten noen ekstra ledninger. Pluggen er også kompatibel med alle encheter, inkludert Windows, Mac og UNIX-maskiner.

Bruksdiagram

Egenskaper

• Opp til 1 Gbps PHY hastighet over standard strømnett i hjemmet
• Frittstaende enchet festes direkte til bredbandsapparatet og strømnettei hjemmet for somløs integrasjon
  Ingen krav til á legge nye ledninger

• Opprettholder høy datagjennomstrømning selv under ekstreme støyforhold som vanligvis finnes i strømnett

• 128-bits AES-kryptering sikrer datasikkerhet
  Sameksistere med HomePlug 1.0 og 1.0 Turbo-nettverk

LED-detailjer

Strøm-LED Kontinuerlig grønt - strømmen er på

Av - strømmen er av

Blinker gront - sikkerhet settes opp

Kontinuerlig gront - oppsett av sikkerhet vellykket

Dobbel blink - feil i sikkerheten

HomePlug Pa/Grnn - strmnettet er aktiv og linker til andre adaptere i hoy PHY-hastigkeit

Link LED På/Rod - strømnettet er aktiv og linker til andre adaptere i lav PHY-hastigkeit

Av - strømnettet er ikke tilgengelig - ingen andre HomePlug-enheter ble oppdaget

Ethernet Link Kontinuerlig grinn - port med 10/100/1000 Mbps er tilkoblet

LED Blinker - Data blir mottatt ell er sendt

Av - Ingen Ethernet-tikobling

Detaljer for undersiden av boksen

Undersiden inneholder en innfelt knapp for Reset, en Sikkerhetsknapp, og en Ethernet-port.

Reset Se Sikkerhetsknappen for mer informasjon.

Denne knappen brukes for Å fjerne ALL data og gjenopprette ALLE innstlinger til fabrikkinstillingene. Trykk og slipp knappen Reset for Å begynne Å gjenopprette fabrikkinstillingene.

Systemkrav

En ellr flere HomePlug(er) av CMP-HOMEPL200/201/1000/1001 og kompatible eheter
- Tilgengelig Ethernet-port på datamaskinen eller nettverksenheten
- Tilgengelig stikkontakt. Unngå Å bruke HomePlug-enhetene pågrenuttak ettersom de kan pärke kvaliteten påprodukter
- Standard strømnettoppsett i hjemmet

Innhold i pakken

1 HomePlug Ethernet Bridge
- CD med Produktbruksanvising
- Begrenser garantikort for Produkt
- 2 RJ45 Ethernet-kabler

2 Installasjon og oppsett av maskinvare

HomePlug er en plug-and-play-enhet. Brukeren er i stand til Å sette inn kontakten ogkommen i gang uten noe komplisert oppsett og innstillinger.

Bare sett pluggen direkte inn i en ledig stikkontakt og koble til en nettverkaktivert Ethernet-port. Vær oppmerksom på at du trenger minst to Ethernet broer for Å apprette et nettverk via strømnettef.

Steg for maskinvareoppsett for a prette et strmnetverk i din bolig med Ethernet Bridges:

1. Sett en Ethernet-kabel inn i enhetens nettaktiverte Ethernet-port.
2. Sett den andere enden av Ethernet-kabelen i Ethernet-porten i støpslet på undersiden av boksen.
3. Sett utstikkerne på baksiden av pluggen rett inn i en stikkontakt i veggen. Unngå Å bruke HomePlug-enhetene på grenuttak ettersom de kan pärvirke kvaliteten påproduktet.
4. Gjenta stegene ovenfor for den andre Ethernet Bridge for a etablere et strmnettverk.

3 Konfigurasjon

Som standard har pluggen 128-bit AES-krryptering som sikrer datasikkerhet ved Å blokkere tilgang fra utsiden av huset. Men vi anbefaler deg sterkt til Å endre standard nettverkspassordet med Sikkerhetsknappen som er plassert på undersiden av produitet.

Endre nettverkspassord

1. Etter Å ha fulgt maskinvareoppsettet og med begge Ethernet Bridges koblet i veggen, trykk ned Sikkerhetsknappen på begge enchetene i 10 sekunder. Dette vil endre passordet til en tilfeldig verdi.
2. Trykk ned Sikkerhetsknappen i mer enn 0,5 sekunder, menindre enn 3 sekunder.
3. Du vil ha 2 minutter til Å gå til den andre enheten og trykke ned Sikkerhetsknappen i mer enn 0,5 sekunder, menindre enn 3sekunder.
4. Det nye nettverkspassordet er nå lagret pa den andre enheten. Passordet vil ikke gå tapt, selv om Ethernet Bridges er trukket ut fra veggen.

Legge til ny plugg til det eksisterende stromnettet

Hvis standard passord for strømnettverket har blitt satt opp, mA en ny Ethernet Bridge laste inn det nye passordet før det kan bl del av det eksisterende strømnettverket.

1. Trykk inn Sikkerhetsknappen på en enchet som allerede er kryptert, i mer enn 0,5 sekunder, menindre enn 3 sekunder.
2. Du vil ha 2 minutter til a gà til den nye encheten og trykke ned Sikkerhetsknappen i mer enn 0,5 sekunder, menindre enn 3sekunder.
3. Den nye Ethernet Bridge er nålastet med nettverkpassordet og lagt til det eksisterende strømnettverket.

Gjenoppretting av fabrikinnstillinger

Bruk en liters nalg oghold knappen Reset nede i 2 sekunder for a gjenopppre til fabrikinnstillinger pahver enhet du prover a koble til. Enheten vil da koble til, basert pa fabrikinnstillinger.

4 Produktspesifikasjon

Hovedchipsett Gigle GGL541
Datagrensesnitt IEEE802.3u, IEEE802.3ab, automatisk krysning
Standarder HomePlug AV
Nettverkgrensesnitt	Én RJ-45 (10/100/1000 Base-T Ethernet) Én 1Gbps strømnetport er fullstendig samkjørt med eksisterende HomePlug AV-produkter Multicast stotte via IGMP og MLD-spionering
Driftsrekkevidde Beregnet rekkevidde på 300 m i veggstrømledninger
Kabler 1000/100Base-T; Cat. 5/5e/6 UTP-kabel
Driftstemperatur	0 °C til 40 °C omgivelsesttemperatur
Oppbevaringstemperatur	-20 °C til +70 °C omgivelsesttemperatur
Fuktigkeit 10 til 90 %(Maximum)	ikke kondensering
Strømforsyning 100 - 240VAC, 50/60Hz Intern
Maks strømforbruk 5W
Strømadapter Lagret US / EU / UK / AU
Emballasje Plast (96mm x 70mm x 32mm)
Knapper Enkel tlikobling og Fabrikinnstilingsknapper
LED	2 indicatorer for strømnettets koblehastighet: Hastighet > 200Mbps, Hastighet <200Mbps; 2 Ethernet-statusindikatorer: Koblehastighet, Aktivitet; 1 Strømindikator
Sertifiseringer	Spesifikasjon for HomePlug AV-strømnett FCC Klasse B / CE-merket / HomePlug AV-sertifisering
Strømnettfunksjoner HomePlug AV		MediaxtreamTM
Modulasjon	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Høy hastighet med multi-carrier modulasjon
PHY-hastighet Opp til 200Mbps Opp til 1Gbps
Fordeling	CSMA / CA og TDMA	CSMA / CA og TDMA
Frekvensbänd	2 - 28 MHz	50 - 300 MHz
Sikkerhet	128-bit AES-kryptering	128-bit AES-kryptering

Sikkerhetssamsvar

FCC

Dette utstyret har blitt testet og funnet i samsvar med del 15 klasse B i FCC-reglene. Bruk er underlagt følgende to vilkår:

(1) Denne encheten mä ikke forårsake skadelig interferens
(2) Denne encheten ma akseptere enhver interferens, inkludert interferens som kan forarsake uønsket drift.

CE
