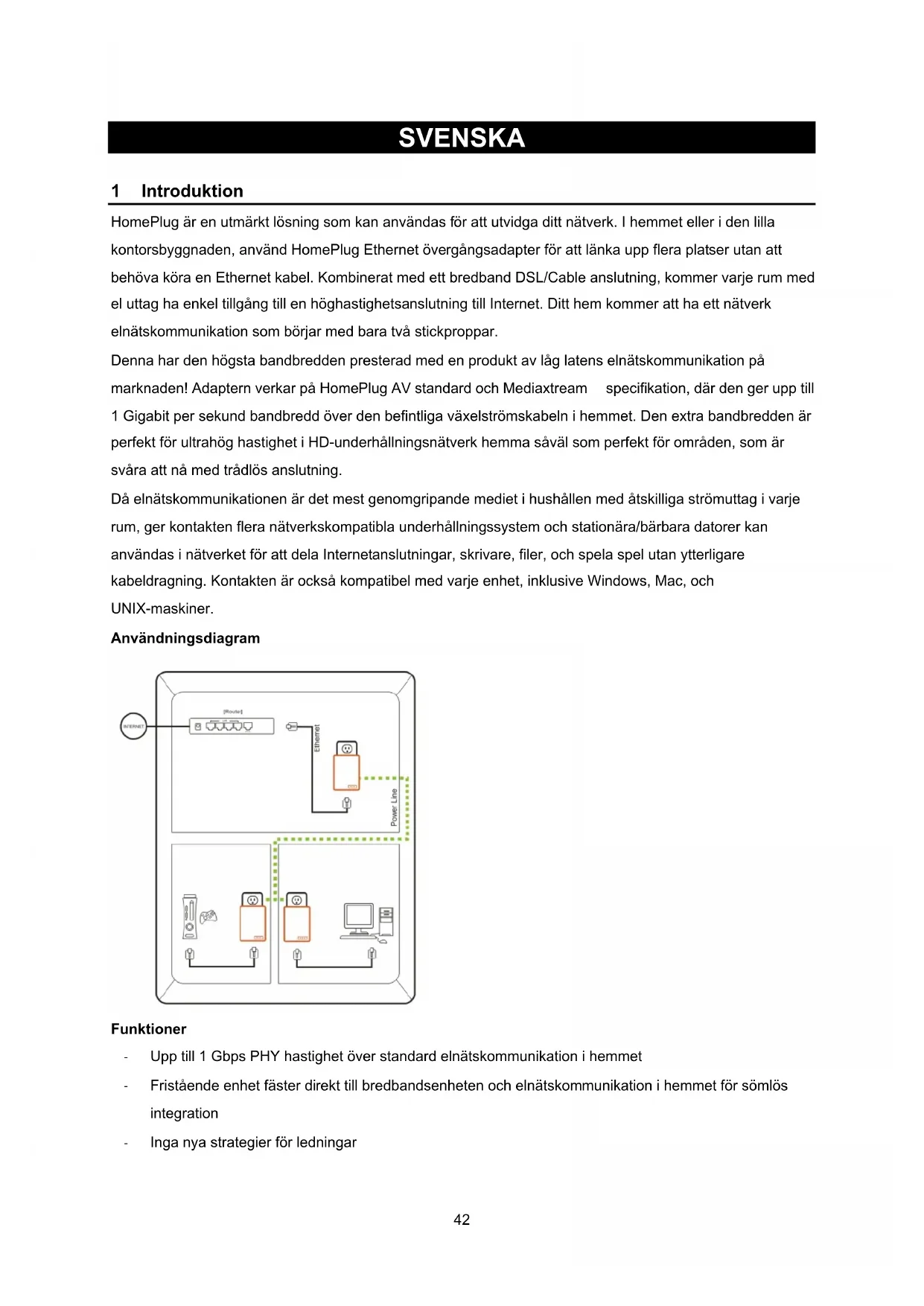

BRUKSANVISNING CMPHOMEPL1000 KONIG

HomePlug är en utmärkt lösning som kan användas för att utvidga ditt nätverk. I hemmet eller i den lilla kontorsbyggnaden, använd HomePlug Ethernet övergångsadapter för att länka upp flera platser utan att behöva köra en Ethernet kabel. Kombinerat med ett bredband DSL/Cable anslutning, kommer varje rum med el uttag ha enkel tillgång till en höghastighetsanslutning till Internet. Ditt hem kommer att ha ett nätverk elnätskommunikation som börjar med bara två stickproppar.

Denna har den högsta bandbredden presterad med en produkt av låg latens elnätskommunikation på marknaden! Adaptern verkar på HomePlug AV standard och Mediaxtream specifikation, där den ger upp till 1 Gigabit per sekund bandbredd över den befintliga växelströmskabeln i hemmet. Den extra bandbredden är perfekt för ultrahög hastighet i HD-underhållningsnätverk hemma såväl som perfekt för områden, som är svåra att nå med trådlös anslutning.

Då elnätskommunikationen är det mest genomgripande mediet i hushållen med åtskilliga strömuttag i varje rum, ger kontakten flera nätverkskompatibla underhållningssystem och stationära/bärbara datorer kan användas i nätverket för att dela Internetanslutningar, skrivare, filer, och spela spel utan ytterligare kabeldragning. Kontakten är också kompatibel med varje enhet, inklusive Windows, Mac, och UNIX-maskiner.

Användningsdiagram

Funktioner

• Upp till 1 Gbps PHY hastighet över standard elnätskommunikation i hemmet
• Fristående enhet fäster direkt till bredbandsenheten och elnätskommunikation i hemmet för sömlös integration

• Inga nya strategier för ledningar

• Håller hög datagenomströmning även under extrema bullerförhållanden som förekommer allmänt i elnätskommunikation.

• 128-bit AES kryptering garanterar datasäkerhet
• Samexistera med HomePlug 1.0 och 1.0 Turbo nätverk

LED - detaljer

Power-LED Solitt grönt – Strömmen påslagen

Off – Strömmen Av

Blinkande grönt – Säkerheten inrättad

Solitt grönt – Säkerhetsinställningen lyckad

Dubbla blinkningar - Brott i säkerheten

HomePlug På/Grön - Elnätskommunikationen är aktiv och länkar till annan/flera adapterer i hög hastighet

länk LED PHY takt

På/Röd – Elnätskommunikationen är aktiv och länkar till annan/flera adaptrer vid låg hastighet PHY takt

Av – Elnätskommunikationen är inte tillgänglig – inga andra HomePlug enheter upptäcktes

Ethernetlänk Solitt grönt – 10/100/1000Mbps port länkad

LED Blinkande – Data sänds eller tas emot

Av - Ingen Ethernet-länk

Detaljinformation i botten på kåpan

Den nedre delen av kåpan innehåller en infälld återställningsknapp, en säkerhetsknapp och en Ethernet-port.

Säkerhet Denna knapp är utformad att generera ett individuellt nätverks grupp under åtskilliga nodmiljöer

Återställ Se avsnittet "Säkerhetsknappen" för mer information.

Denna knapp används för att rensa ALLA data och återställa ALLA inställningar till de fabriksinställda värdena. Tryck och släpp på återställningsknappen för att börja återupprätta fabriksinställningarna.

Systemkrav

• En eller flera andra HomePlug av CMP-HOMEPL200/201/1000/1001 och kompatibla enheter
• Tillgänglig Ethernet port på datorn eller nätverksenheten
• Tillgängligt eluttag. Undvik att använda grenuttag till HomePlug enheter, då de kan påverka produktens prestanda
• Standard kabelledning för elnätskommunikation i hemmet

Paketinnehåll

• 1 HomePlug Ethernet Bridge

• CD med bruksanvisning

• Produktens garantisedel

• 2 RJ45 Ethernet-kablar

2 Installation och montering av maskinvara

HomePlug är en plug and play enhet; användaren har möjlighet att nyttja plug and play utan några komplicerade konfigurationer och inställningar.

Helt enkelt anslut stickproppen direkt till något tillgängligt vägguttag och anslut till vilket nätverk aktiverat Ethernet port. Notera att du behöver minst två Ethernet Bryggor för att skapa ett nätverk med starkströmsledning.

Stegen för installation av maskinvara för att skapa elnätskommunikation i ditt hem med dessa Ethernet Bryggor:

1. Anslut en Ethernet kabel in i enhetens nätverksaktiverade Ethernet port.
2. Anslut den andra änden av Ethernet kabeln till Ethernet porten på kontakten längst ner på kåpan.
3. Anslut stickproppen direkt till ett eluttag i väggen. Undvik att använda HomePlug enheter grenuttag, eftersom de kan påverka produktens prestanda.
4. Upprepa stegen ovan för den andra Ethernet bryggan för att upprätta en elnätskommunikation.

3. Konfiguration

Som standard, har kontakten 128-bitars AES kryptering för att garantera datasäkerhet genom att blockera tillträde från utsidan av huset. Emellertid, rekommenderar vi starkt att du ändrar det förvalda nätverkslösenordet med säkerhetsknappen som finns på botten av produkten.

Ändra lösenordet för nätet

1. Efter installation av maskinvara och med både Ethernet bryggorna anslutna till ett vägguttag, tryck ned på säkerhetsknappen till båda enheterna i 10 sekunder. Detta kommer att ändra lösenordet till ett slumpmässigt värde.
2. Tryck ner säkerhetsknappen på en enhet i mer än en halv (0, 5) sekund, men mindre än 3 sekunder.
3. Du kommer att ha 2 minuter på dig att gå till den andra enheten och tryck på säkerhetsknappen och håll den intryckt i mer än en halv (0, 5) sekund, men mindre än 3 sekunder.
4. Det nya nätverkslösenordet har nu sparats på den andra enheten. Lösenordet kommer inte gå förlorad, även om Ethernet bryggorna är urkopplad från väggen.

Lägga till ny stickkontakt till det befintliga kraftledningsnätet

Om ett förvalt lösenord till elnätskommunikationen har upprättats, kommer en ny Ethernet bygga behöva ladda det nya lösenordet innan det kan ansluta sig till befintlig elnätskommunikation.

1. Tryck på säkerhetsknappen till en redan krypterad enhet i mer än en halv (0,5) sekund, men mindre än 3 sekunder.
2. Du kommer att ha 2 minuter till den nya enheten och tryck ner på denna säkerhetsknapp i mer än en halv (0,5) sekund, men mindre än 3 sekunder.
3. Den nya Ethernet bryggan har nu laddats med lösenordet till nätverket och integrerats till den befintliga elnätskommunikationen.

Återställning av fabriksinställningarna

Använd en pigg och håll återställningsknappen in i 2 sekunder för att återställa till fabriksinställningarna för varje enhet du försöker ansluta. Enheten kommer då att ansluta, baserat på fabriksinställningarna.

4 Produktspecifikationer

Main Chipset Gigle GGL541
Datorgränssnitt	IEEE802.3u; IEEE802.3ab, automatisk cross over
Standarder HomePlug AV
Nätverkskort	En RJ-45 (10/100/1000 Base-T Ethernet)En 1Gbps kraftledning port fullt kompatibla med befintliga HomePlug AV produkterStöd för fleranvändare via IGMP och MLD-snooping
Driftområde Beräknade räckvidd av 300m vid eluttag till vägg.
Kablage 1000/100Base-T; Cat. 5/5e/6 UTP Kabel
Driftstemperatur	0°C till 40°C omgivningstemperatur
Lagringstemperatur	-20°C till +70°C omgivningstemperatur
Luftfuktighet 10 till 90 % maximal (icke-kondenserande)
Ingångsström 100 - 240VAC, 50/60Hz Intern
Max. Strömförbrukning 5W
Starkströmskontakt Inbäddad US/EU/UK/AU
Kåpa: Plast (96mm x 70mm x 32mm)
Knappar Enkel anslutning och knappar för fabriksäterställning
LED	2 kraftnät indikatorer för länkhastigheten: Hastighet>200Mbps, Hastighet < 200Mbps; 2 Ethernet statusindikatorer: Länkhastighet, Aktivitet; 1 Strömindikator
Certifieringar	HomePlug AV elnät specifikationFCC Klass B/CE-märkning/HomePlug AV Certifiering
Egenskaper för kraftnätet HomePlug AV		MediaxtreamTM
Modulation	OFDM 1024/256/64/16/8QAM, QPSK, BPSK	Höghastighets flerbärvågs modulering
PHY hastighet Upp till 200Mbps Upp till 1Gbps
Schemaläggning	CSMA/CA och TDMA	CSMA/CA och TDMA

5 Information

Säkerhetens efterlevnad

FCC

Denna utrustning har testats och befunnits uppfylla med Avsnitt 15 Klass B av FCC reglerna. Användningen är underställd följande två villkor:

(1) Denna enhet får inte orsaka skadliga störningar
(2) Denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.

CE

Denna utrustning är i överensstämmelse med kraven i följande föreskrifter: CE-märkning

RoHS

Denna produkt är RoHS kompatibel.
