CMPHOMEPL1000 - Carte réseau / adaptateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur CPL
Norme réseau	IEEE 1901 / HomePlug AV
Vitesse de transfert	Jusqu'à 200 Mbps ou 1000 Mbps
Interface réseau	1 port Ethernet RJ45
Alimentation	Alimentation secteur intégrée
Indicateurs LED	Alimentation, connexion, activité réseau
Cryptage	128-bit AES
Compatibilité	Compatible avec tous les appareils HomePlug AV
Installation	Plug and Play
Dimensions	Compact, adapté à une prise murale
Poids	Non précisé
Température de fonctionnement	0°C à 40°C
Consommation électrique	Faible consommation
Fonctionnalités supplémentaires	Filtrage de bruit, QoS
Garantie	Non précisé

FOIRE AUX QUESTIONS - CMPHOMEPL1000 KONIG

Comment installer l'adaptateur KONIG CMPHOMEPL1000 ?

Pour installer l'adaptateur, branchez-le sur une prise électrique, connectez-le à votre routeur via un câble Ethernet, puis suivez les instructions du guide d'installation fourni.

L'adaptateur ne se connecte pas à mon réseau.

Vérifiez que l'adaptateur est correctement branché et que les voyants LED indiquent une connexion. Assurez-vous que votre réseau Wi-Fi est actif et que le mot de passe est correct.

Comment réinitialiser l'adaptateur KONIG CMPHOMEPL1000 ?

Appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton. L'adaptateur reviendra aux paramètres d'usine.

Puis-je utiliser l'adaptateur avec plusieurs appareils ?

Oui, l'adaptateur peut être utilisé pour connecter plusieurs appareils à votre réseau via des ports Ethernet, mais la performance peut varier selon la bande passante disponible.

Quelle est la portée du signal de l'adaptateur ?

La portée du signal dépend de l'environnement, mais en général, l'adaptateur fonctionne efficacement jusqu'à 300 mètres dans un espace ouvert.

L'adaptateur fonctionne-t-il avec tous les types de routeurs ?

Oui, l'adaptateur KONIG CMPHOMEPL1000 est compatible avec la plupart des routeurs, mais assurez-vous que votre routeur prend en charge les normes Ethernet utilisées par l'adaptateur.

Que faire si l'adaptateur chauffe pendant l'utilisation ?

Il est normal qu'un adaptateur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est placé dans un endroit bien ventilé. Si la température devient excessive, débranchez-le et contactez le support technique.

Où puis-je trouver des mises à jour pour le firmware de l'adaptateur ?

Les mises à jour du firmware peuvent être trouvées sur le site Web du fabricant dans la section support ou téléchargement. Suivez les instructions pour mettre à jour votre adaptateur.

MODE D'EMPLOI CMPHOMEPL1000 KONIG

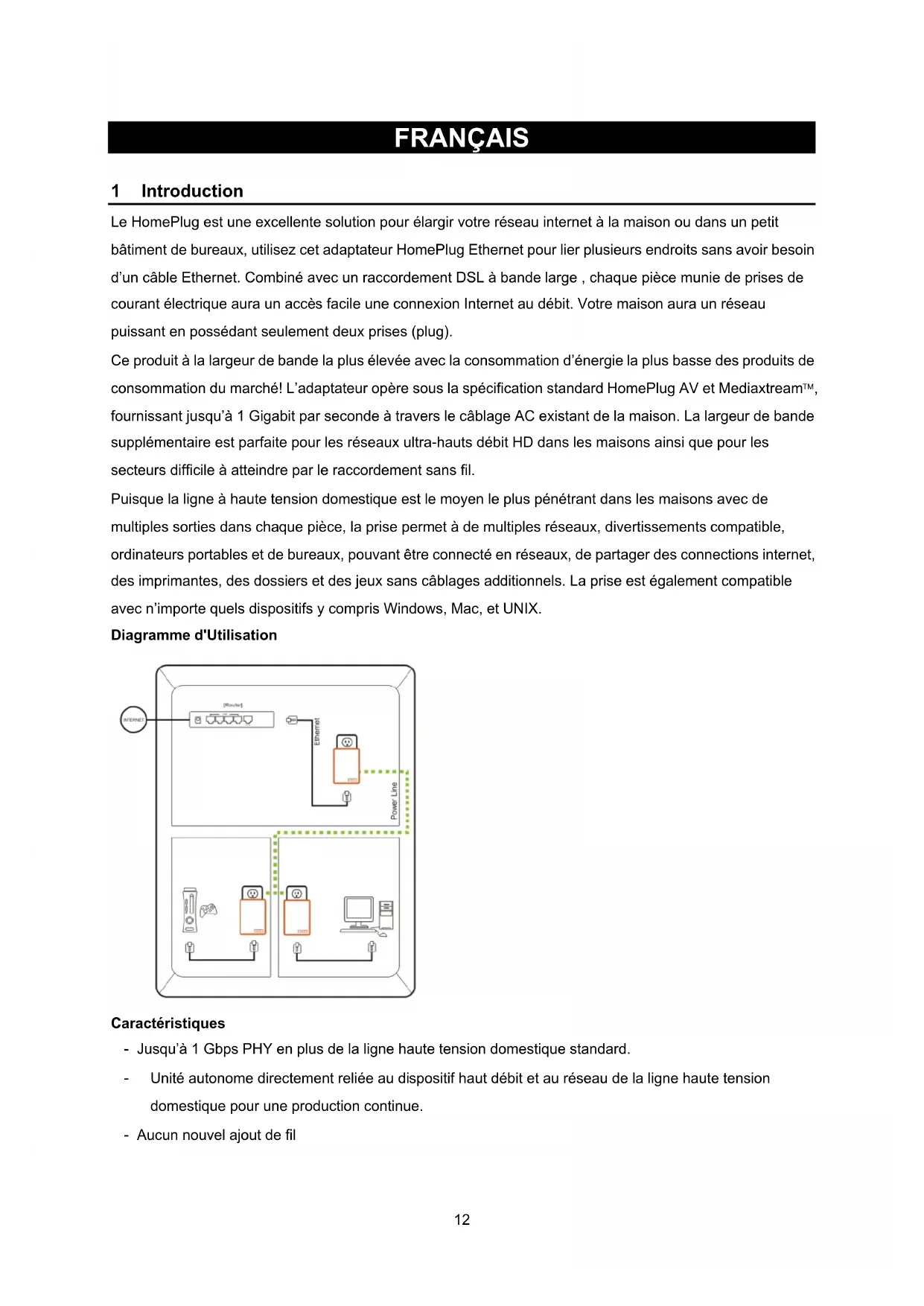

Le HomePlug est une excellente solution pour élargir votre réseau internet à la maison ou dans un petit bâtiment de bureaux, utilisez cet adaptateur HomePlug Ethernet pour lier plusieurs endroits sans avoir besoin d'un câble Ethernet. Combiné avec un raccordement DSL à bande large, chaque pièce munie de prises de courant électrique aura un accès facile une connexion Internet au débit. Votre maison aura un réseau puissant en possédant seulement deux prises (plug).

Ce produit à la largeur de bande la plus élevée avec la consommation d'énergie la plus basse des produits de consommation du marché! L'adaptateur opère sous la spécification standard HomePlug AV et Mediaxtream™, fournissant jusqu'à 1 Gigabit par seconde à travers le câblage AC existant de la maison. La largeur de bande supplémentaire est parfaite pour les réseaux ultra-hauts débit HD dans les maisons ainsi que pour les secteurs difficile à atteindre par le raccordement sans fil.

Puisque la ligne à haute tension domestique est le moyen le plus pénétrant dans les maisons avec de multiples sorties dans chaque pièce, la prise permet à de multiples réseaux, divertissements compatible, ordinateurs portables et de bureaux, pouvant être connecté en réseaux, de partager des connections internet, des imprimantes, des dossiers et des jeux sans câblages additionnels. La prise est également compatible avec n'importe quels dispositifs y compris Windows, Mac, et UNIX.

Diagramme d'Utilisation

Caractéristiques

• Jusqu'à 1 Gbps PHY en plus de la ligne haute tension domestique standard.
• Unité autonome directement reliée au dispositif haut débit et au réseau de la ligne haute tension domestique pour une production continue.

• Aucun nouvel ajout de fil

• Maintient le flux de données élevé même dans des conditions extrêmes de bruit généralement trouvées dans les lignes à haute tension

• Le cryptage 128-bit AES assure la sécurité des données
• Coexiste avec un HomePlug 1.0 et des réseaux Turbo 1.0

Signification des LED

LED Alimentation Vert allumé— Sous tension

Off – Arrêté

Vert clignotant – Sécurité d'installation

Vert continu- installation de sécurité réussie

Double Flash - Erreur de Sécurité

LED liée au On/Vert – Le réseau de la ligne haute tension est actif et relié à un ou plusieurs autre(s)

HomePlug adaptateur(s) en haut débit PHY

On/Rouge- – Le réseau de la ligne haute tension est actif et relié à un ou plusieurs autre(s) adaptateur(s) en bas débit PHY

Off – Le réseau de ligne à haute tension n'est pas disponible – aucun autre dispositif HomePlug n'a été détecté

LED liée au Vert continu – 10/100/1000Mbps port lié

Ethernet Clignotant – Transmission ou réception d'informations

Off – Pas de lien Ethernet

Détails du boitier inférieur

La partie inférieure contient un bouton de remise zéro, un bouton de sécurité, et 1 port Ethernet.

Securité Ce bouton est conçu pour produire un groupe individuel de réseau sous un environnement de nœuds multiples.

Remise à zéro Veuillez vous référer à la section de bouton de sécurité pour plus de détails.

(Reset) Ce bouton est utilisé pour supprimer TOUTES les données et remettre aux valeurs par défaut TOUTES les programmations. Pressez et relâchez le bouton de remise à zéro (Reset) pour revenir aux programmations par défaut.

Système Nécésaires

• Une ou plusieurs autres Home Plug(s) de CMP-HOMEPL200/201/1000/1001 et dispositifs compatibles
• Port disponible Ethernet sur l'ordinateur ou le dispositif de réseau
• Prise de courant disponible. Veuillez éviter d'utiliser des dispositifs HomePlug sur des bandes de puissance car cela peut affecter l'exécution de produit.
• Câblage domestique standard de ligne à haute tension

Contenu du colis

- CD contenant le manuel utilisateur

• Carte limitée de garantie du produit
• Câbles Ethernet 2 RJ45

2. Installation du matériel

Le HomePlug est un dispositif avec installation automatique; l'utilisateur peut utiliser l'appareil après installation sans configuration ou programmations complexes.

Branchez simplement la prise directement à n'importe quelle prise murale disponible et reliez à n'importe quel port réseau Ethernet. Veuillez noter que vous avez besoin au moins de deux ponts Ethernet pour créer un réseau de ligne puissant.

Étapes pour que l'installation de matériel cré un réseau de lignes dans votre maison avec ces ponts Ethernet :

1. Branchez un câble Ethernet dans le port réseau Ethernet du dispositif.
2. Branchez l'autre extrémité de ce câble Ethernet au port Ethernet de la prise située au fond du boitier.
3. Branchez les fourches du dos de la prise directement dans une prise de courant murale. Veuillez éviter d'utiliser les dispositifs HomePlug avec des multiprises, cela pourrait affecter la performance.
4. Répétez les étapes ci-dessus pour le deuxième pont Ethernet pour établir un réseau de ligne à haute tension.

3. Configuration

Par default, la prise à un cryptage 128-bit AES afin d'assurer la protection des données en bloquant l'accès de l'extérieur de la maison. Cependant, nous recommandons fortement de modifier le mot de passe par default avec le Bouton de Sécurité situé en bas de l'appareil.

Modification du mot de passé du réseau

1. Après avoir suivi l'installation du matériel et avoir branché les deux ponts Ethernet dans le mur, pressez le Bouton de Sécurité sur les deux unités pendant 10 secondes. Cela change le mot de passe aléatoirement.
2. Pressez le Bouton de Sécurité sur une des unités pendant plus de 0.5 seconde, mais moins de 3 secondes.
3. Vous aurez 2 minutes pour aller à la seconde unité et presser le Bouton de Sécurité pendant plus de 0.5 seconde, mais moins de 3 secondes.
4. Le nouveau mot de passe du réseau a été maintenant sauvegardé sur la deuxième unité. Le mot de passe ne sera pas perdu, même si les ponts Ethernet sont débranchés du mur.

Ajouter une nouvelle prise au réseau existant de ligne à haute tension

Si le mot de passe par défaut du réseau a été programmé, un nouveau pont Ethernet devra charger le nouveau mot de passe avant de pouvoir joindre le réseau existant

1. Pressez le bouton de sécurité sur une unité déjà décrypté pour plus de 0.5 seconde, mais moins de 3 secondes.
2. Vous aurez 2 minutes pour aller à la nouvelle unité et presser le Bouton de Sécurité pendant plus de 0.5 seconde, mais moins de 3 secondes.
3. Le nouveau pont Ethernet a maintenant chargé le mot de passe du réseau et été ajouté au réseau existant de ligne à haute tension.

Restauration des paramètres d'usine

Utilisez une goupille et maintenez le bouton de remise à zéro (Reset) durant 2 secondes pour restaurer les paramètres d'usine sur chaque unité que vous essayez de se relier. L'unité va alors se connecter avec les paramètres d'usine.

4 Spécifications du produit

Partie principal Gigle GGL541
Interface informatique IEEE802.3u ; IEEE802.3ab, Croisement auto
Normes HomePlug AV
Interfaces réseau	Une RJ-45 (10/100/1000 Base-T Ethernet)Un port 1Gbps de ligne à haute tension entièrement interopérable avec les produits AV existants du HomePlugSupport Multicast via surveillance IGMP et MLD
Gamme de Fonctionnement	Gamme estimée de 300m dans des lignes à haute tension murale
Cablâge 1000/100Base-T ; Cat. 5/5e/6 UTP Câble
Température D'exploitation	De 0°C à 40°C température ambiante
Temperature en stockage	De -20°C à +70°C température ambiante
Humidité De 10 à 90% maximum (sans condensation)
Puissance d'entrée 100 - 240VAC, 50/60Hz Interne
Puissance Max. de consommation	5W
Puissance de connexion Incorporé US/EU/UK/AU
Entourage Plastique (96mm x 70mm x 32mm)
Boutons	Boutons de connexion simple et restauration des paramètres d'usine
LED	2 indicateurs de taux : Taux > 200Mbps, Taux< 200Mbps ;2 indicateurs de statut Ethernet : Taux, Activité ; 1 indicateur de puissance
Certifications	Ligne de tensions spécifique HomePlug AVFCC Classe B / CE Mark / HomePlug AV Certification

Caractéristiques de la Ligne à haute tension	HomePlug AV	MediaxtreamTM
Modulation	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Modulation de multi-transporteur haut débit
Taux PHY Jusqu'à 200Mbps Jusqu'à 1Gbps
Planification CSMA/CA et TDMA CSMA/CA et TDMA
Bande de fréquence 2 – 28 MHz 50 – 300MHz
Securité Cryptage 128-bit AES Cryptage 128-bit AES

5 Information

Conformités de Sécurité

FCC

Cet équipement a été testé et c'est avéré être conforme à la classe B de la partie 15 des règles du FCC.

L'opération est sujette aux deux conditions suivantes :

(1) Ce dispositif peut ne pas causer d'interférences nocives
(2) Ce dispositif doit accepter n'importe quelle interférence reçue, y compris une interférence pouvant causer une opération non désirée.

CE

Cet équipement est conforme aux conditions de règlements suivantes : La marque CE

RoHS

Ce produit est conforme RoHS
