CMPPCIE2USB3 - Netwerkkaart / adapter KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Netwerkkaart / adapter
Merk	Konig
Model	CMPPCIE2USB3
Businterface	PCI-Express 2.0 (x1, x4, x8, x16)
Aantal USB 3.0-poorten	2
Maximale overdrachtssnelheid	5 Gb/s (USB 3.0)
Terugwaartse compatibiliteit	USB 2.0 (480 Mb/s) en USB 1.1 (1,5 Mb/s)
Chipset	NEC UPD720200
Voeding	Via de PCI-Express-bus en 4-pins connector
Uitgangsspanning per USB-poort	+5 V / 900 mA max.
Plug-and-Play	Ja, hot-swap ondersteuning
Ondersteunde besturingssystemen	Windows XP / Vista / 7 (32 en 64 bits)
Systeemvereisten	Processor ≥ 1,5 GHz, 1 GB RAM, vrije PCI-Express-sleuf, CD/DVD-station
Inhoud van de verpakking	PCI-Express USB 3.0-kaart, gebruikershandleiding, stuurprogramma-CD, kleine metalen plaat
Onderhoud	Alleen reinigen met een droge doek, geen oplosmiddelen
Veiligheidsinstructies	Niet openen, bij problemen loskoppelen, water en vocht vermijden
Garantie	Geen aansprakelijkheid bij wijziging of onjuist gebruik
Algemene informatie	Ontwerp en specificaties kunnen wijzigen, geregistreerde handelsmerken, handleiding bewaren

Veelgestelde vragen - CMPPCIE2USB3 KONIG

Hoe installeer ik de PCI-Express USB 3.0-kaart?

Zet de computer uit en trek de stekker uit het stopcontact. Verwijder het metalen afdekplaatje aan de achterkant van een vrije PCI-Express-sleuf. Steek de kaart in de sleuf en bevestig deze. Sluit indien nodig de interne voeding aan op de 4-pins connector van de kaart. Plaats de behuizing terug, sluit de stroom aan en zet de computer aan.

Hoe installeer ik het stuurprogramma?

Plaats de meegeleverde CD in het station. Open de map PCI-E en start 'Setup'. Volg de instructies: accepteer de licentie, klik op 'Next', vervolgens op 'Install' en 'Finish'. Start indien gevraagd opnieuw op.

Welke besturingssystemen zijn compatibel?

De kaart is compatibel met Windows XP, Vista en 7 in 32- en 64-bits versies.

Waarom worden mijn USB-apparaten niet herkend?

Controleer of het stuurprogramma correct is geïnstalleerd. Zorg ervoor dat de kaart goed in de PCI-Express-sleuf zit. Probeer een andere poort of een USB 2.0-apparaat om de terugwaartse compatibiliteit te testen.

Kan ik USB 2.0- en USB 1.1-apparaten op deze kaart gebruiken?

Ja, de kaart is terugwaarts compatibel met USB 2.0 (480 Mb/s) en USB 1.1 (1,5 Mb/s). U kunt tegelijkertijd apparaten van verschillende normen gebruiken.

Wat is de maximale overdrachtssnelheid?

De maximale snelheid in USB 3.0 is 5 Gb/s. Deze snelheid wordt bereikt met een USB 3.0-apparaat en een PCI-Express 2.0-sleuf.

Hoe weet ik of de kaart door Windows wordt gedetecteerd?

Ga naar Apparaatbeheer. U zou een USB 3.0-hostcontroller moeten zien (bijvoorbeeld 'NEC USB 3.0 Host Controller'). Als er een uitroepteken verschijnt, installeer het stuurprogramma opnieuw.

Wat moet ik doen als ik de stuurprogramma-CD kwijt ben?

U kunt het stuurprogramma downloaden van de website van de fabrikant Konig of de NEC-chipset gebruiken. Zoek naar het stuurprogramma voor NEC UPD720200 dat geschikt is voor uw besturingssysteem.

Heeft de kaart extra voeding nodig?

Ja, de kaart heeft een interne stroomconnector met 4 pinnen. Het wordt aanbevolen om deze aan te sluiten om voldoende voeding voor USB 3.0-apparaten te garanderen.

Hoe onderhoud ik de kaart?

Reinig het met een droge doek. Gebruik geen oplosmiddelen of schurende producten. Vermijd blootstelling aan water en vocht. Koppel het apparaat los voor reiniging.

GEBRUIKSAANWIJZING CMPPCIE2USB3 KONIG

GEBRUKSAANWIJZING (p. 17)

PCI Express Kaart USB 3.0

MANUALE (p. 22)

Express Card PCI USB3.0

Eigenschappen
- Systeemeisen
- De hardware installeren
- De softwaredriver installeren
Aansluitingen
- Prestatie
Inhoud verpakking
Disclaimer

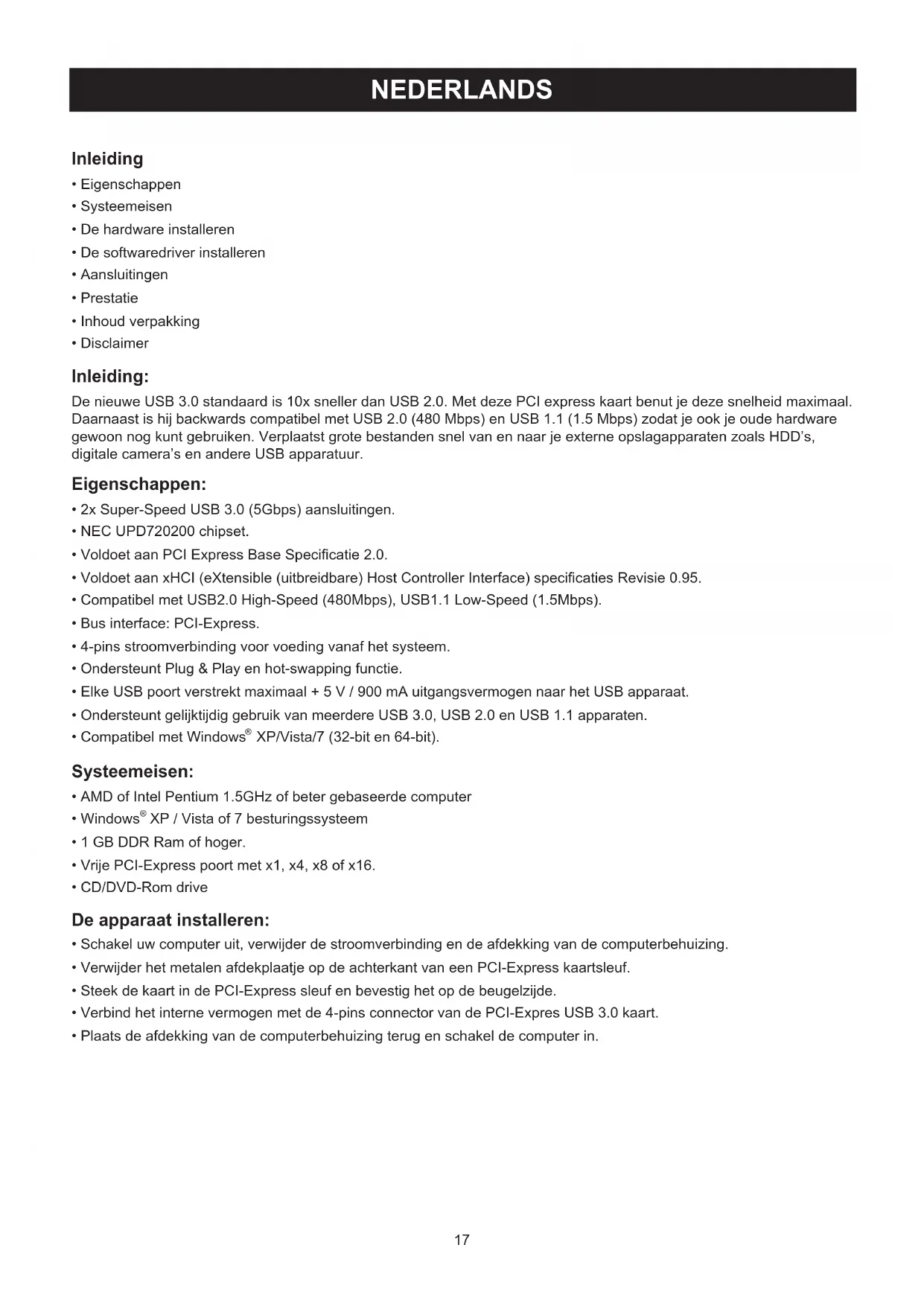

Inleiding:

De neue USB 3.0 standard is 10x sneler dan USB 2.0. Met deze PCI express kaart benut je deze能力和 maximaal. Daarnaast is hij backwards compatibel met USB 2.0 (480 Mbps) en USB 1.1 (1.5 Mbps) zodat je ook je oude hardware gewoon nog kunt gebruiken. Verplaatst grote bestanden snel van en waar je exter opslagapparaten zoals HDD's, digitale camera's en andere USB apparatuur.

Eigenschappen:

• 2x Super-Speed USB 3.0 (5Gbps) aansluitingen.
• NEC UPD720200 chipset.
  Voldoet aan PCI Express Base Specificatie 2.0.
  Voldoet aan xHCI (eXtensible (uitbreidbare) Host Controller Interface) specifications Revisie 0.95.
• Compatible met USB2.0 High-Speed (480Mbps), USB1.1 Low-Speed (1.5Mbps).
• Bus interface: PCI-Express.
• 4-pins stroomverbinding voor voeding vanaf het system.
• Ondersteunt Plug & Play en hot-swapping functie.
• Elke USB poort verstrekt maximaal + 5 V / 900 mA uitgangsvermögen maar het USB apparatus.
• Ondersteunt geleijktijdig gebruik van meerdere USB 3.0, USB 2.0 en USB 1.1 apparaten.
• Compatibel met Windows® XP/Vista/7 (32-bit en 64-bit).

Systeemeisen:

• AMD of Intel Pentium 1.5GHz of beter gebaseerde computer
• Windows® XP / Vista of 7 besturingssysteme
  1 GB DDR Ram of hoger.
  Vrije PCI-Express poort met x1, x4, x8 of x16.
  CD/DVD-Rom drive

De apparaat installeren:

• Schakel uw computer uit, verwijder de stroomverbinding en de afdekking van de computerbehuizing.
• Verwijder het metalen afdekplaatje op de achterkant van een PCI-Express kaartsleuf.
• Steek de kaart in de PCI-Express sleuf en bevestig het op de beugelijde.
• Verbind het interne vermogen met de 4-pins connector van de PCI-Expres USB 3.0 kaart.
• Plaats de afdekking van de computerbehuizing terug en schakel de computer in.

De driver installeren:

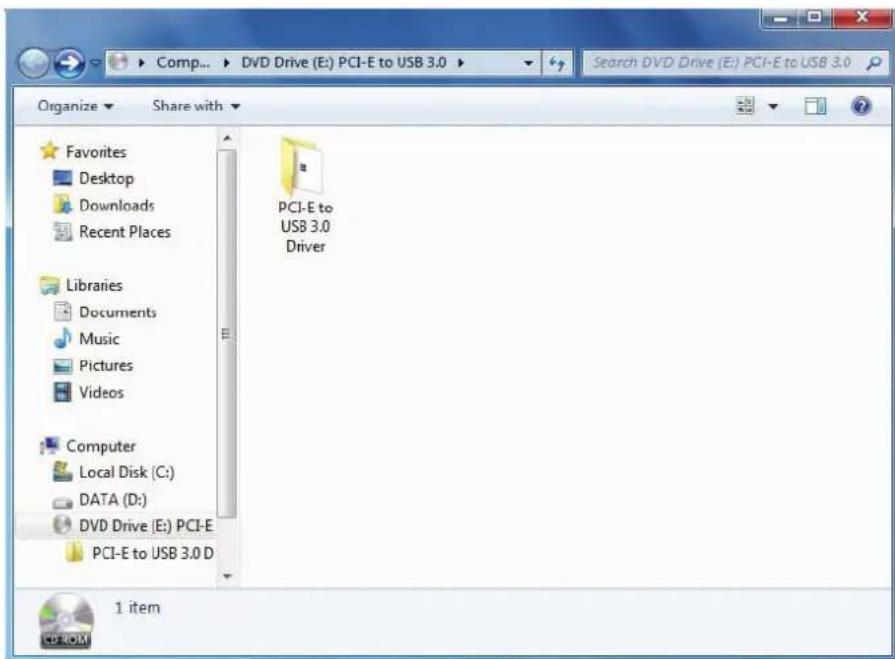

1. Steek de CD a.u.b. in uw CD/DVD-ROM drive en klik op de PCI-E folder.

1. Klik a.u.b. op het icoontje "installing" om de installmente te starten.

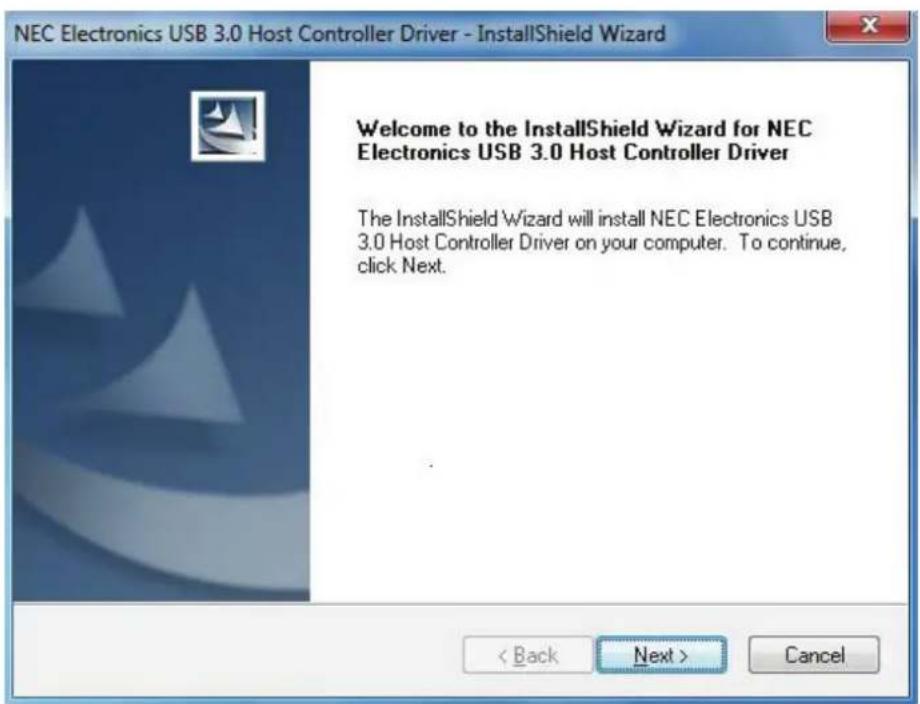

1. Klik a.u.b. op "Volgende" zodra de USB 3.0 Host Controller Driver verschijnt.

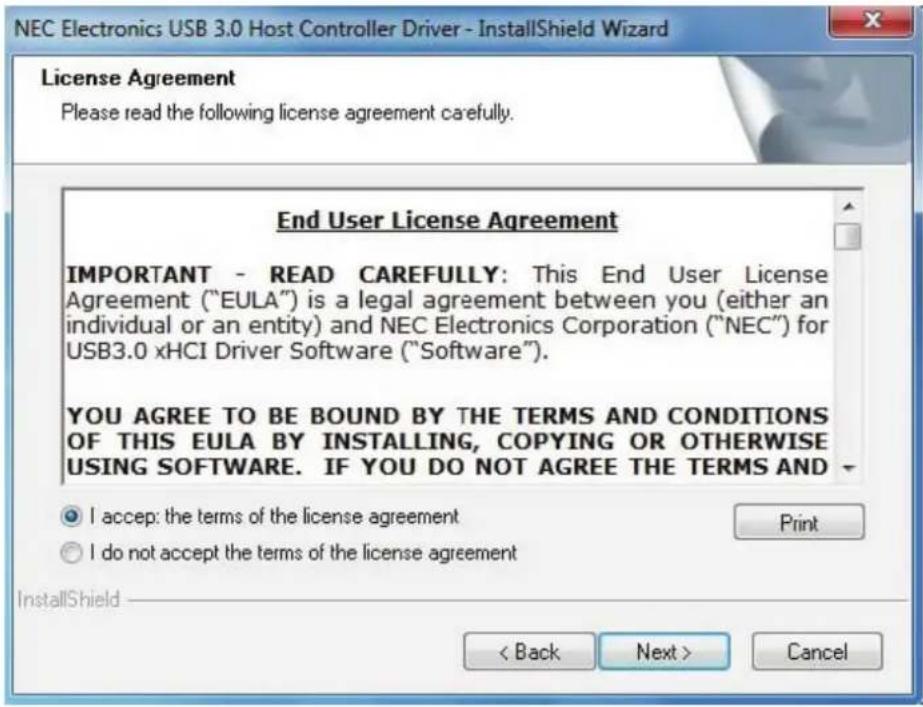

1. Lees a.u.b. de "accepteer de licentieovereenkomst" box en klik op "Volgende" om verder te gaan.

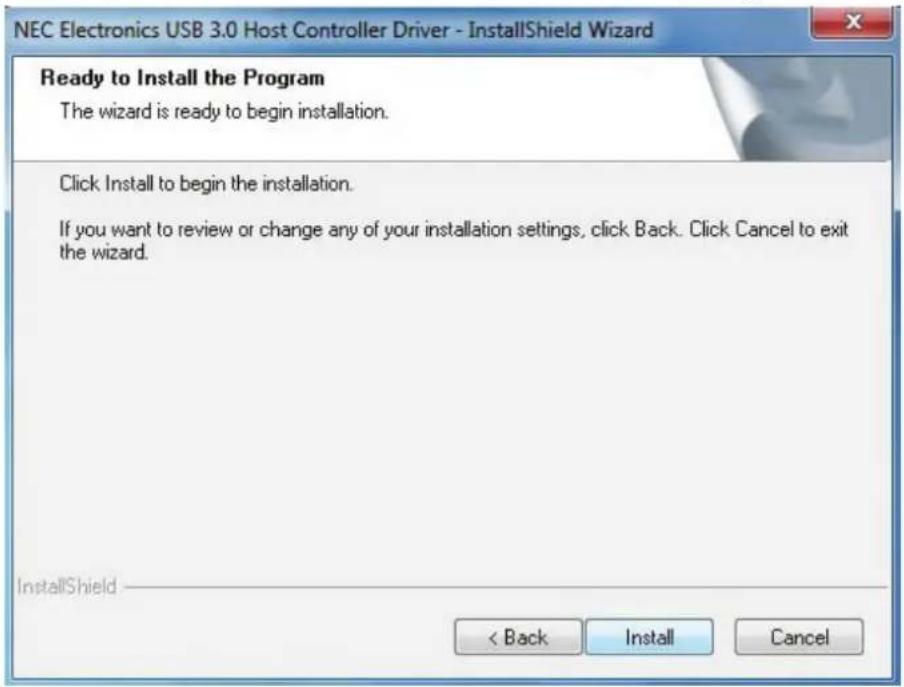

1. Klik op "Installeren" om de installmentie te starten en klik op "Volgende" om verder te gaan.

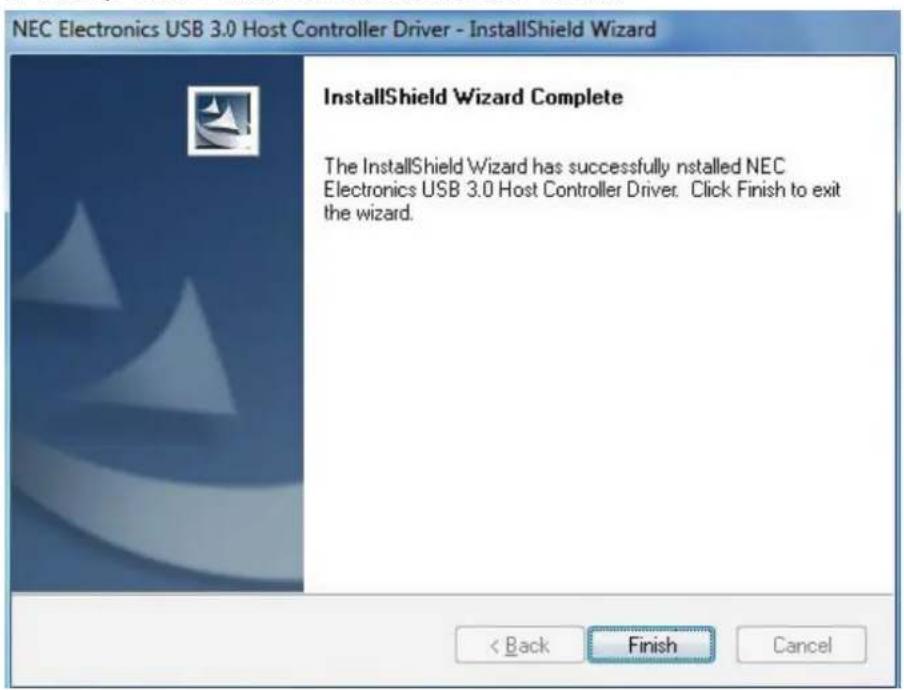

1. Klik op "Einde" om de driverinstallatie af te ronden.

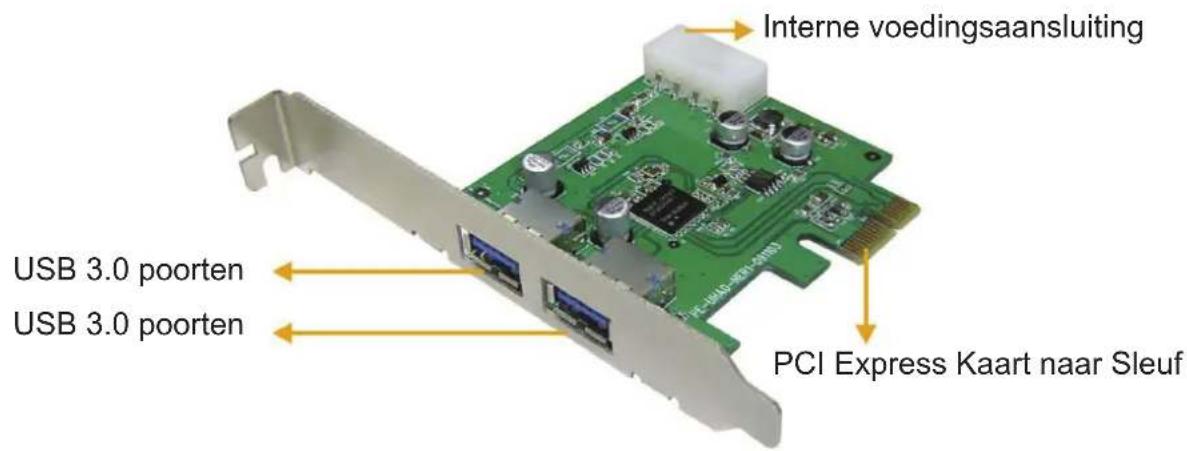

Aansluitingen:

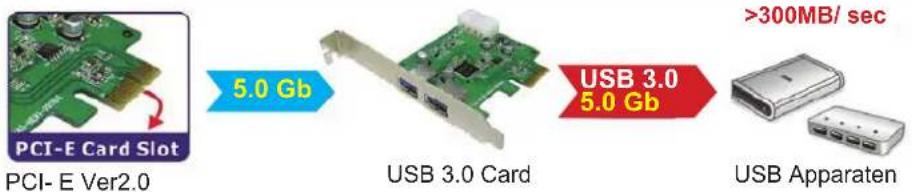

Prestatie:

Gebruik a.u.b. de PCI Express Ver 2.0 poort voor een USB 3.0 gegevensoverdracht met een slelheid van 5.0 Gbps.

Inhoud verpakking:

PCI-Express USB3.0 kaart
- Gebruikshandleiding
CD driver
Korte, stalen strip

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen.

Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens verwalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Introduzione

Omschrijving: PCI Express Kaart USB 3.0
