CMPPCIE2USB3 - Síťová karta / adaptér KONIG - Bezplatný návod k obsluze

Typ produktu	Síťová karta / adaptér
Značka	Konig
Model	CMPPCIE2USB3
Rozhraní sběrnice	PCI-Express 2.0 (x1, x4, x8, x16)
Počet USB 3.0 portů	2
Maximální přenosová rychlost	5 Gb/s (USB 3.0)
Zpětná kompatibilita	USB 2.0 (480 Mb/s) a USB 1.1 (1.5 Mb/s)
Chipset	NEC UPD720200
Napájení	Přes sběrnici PCI-Express a 4pinový konektor
Výstupní napětí na USB port	+5 V / 900 mA maximum
Plug-and-Play	Ano, podpora hot swap
Podporované operační systémy	Windows XP / Vista / 7 (32 a 64 bit)
Minimální konfigurace	Procesor ≥ 1,5 GHz, 1 GB RAM, volný PCI-Express slot, CD/DVD mechanika
Obsah balení	PCI-Express USB 3.0 karta, uživatelská příručka, CD s ovladačem, malá kovová lišta
Údržba	Čistěte pouze suchým hadříkem, nepoužívejte rozpouštědla
Bezpečnostní pokyny	Neotvírejte, v případě problému odpojte, vyhýbejte se vodě a vlhkosti
Záruka	Žádná odpovědnost v případě úpravy nebo nesprávného použití
Obecné informace	Design a vlastnosti se mohou měnit, ochranné známky, uschovejte manuál

Často kladené otázky - CMPPCIE2USB3 KONIG

Jak nainstalovat PCI-Express USB 3.0 kartu ?

Vypněte počítač a odpojte napájecí kabel. Odstraňte kovový kryt na zadní straně volného PCI-Express slotu. Vložte kartu do slotu a upevněte ji. Pokud je to nutné, připojte interní napájení ke 4pinovému konektoru karty. Vraťte skříň, zapojte a zapněte.

Jak nainstalovat ovladač ?

Vložte přiložené CD do mechaniky. Otevřete složku PCI-E a spusťte 'Setup'. Postupujte podle pokynů: přijměte licenci, klikněte na 'Next', poté na 'Install' a 'Finish'. V případě výzvy restartujte.

Které operační systémy jsou kompatibilní ?

Karta je kompatibilní s Windows XP, Vista a 7 ve verzích 32 a 64 bit.

Proč nejsou má USB zařízení rozpoznána ?

Zkontrolujte, zda je ovladač správně nainstalován. Ujistěte se, že je karta pevně zasunuta v PCI-Express slotu. Zkuste jiný port nebo USB 2.0 zařízení pro otestování zpětné kompatibility.

Mohu na této kartě použít USB 2.0 a USB 1.1 zařízení ?

Ano, karta je zpětně kompatibilní s USB 2.0 (480 Mb/s) a USB 1.1 (1,5 Mb/s). Můžete současně používat zařízení různých standardů.

Jaká je maximální přenosová rychlost ?

Maximální rychlost v USB 3.0 je 5 Gb/s. Této rychlosti je dosaženo s USB 3.0 zařízením a slotem PCI-Express 2.0.

Jak zjistím, zda je karta detekována systémem Windows ?

Přejděte do Správce zařízení. Měl by se zobrazit řadič hostitele USB 3.0 (např. 'NEC USB 3.0 Host Controller'). Pokud se zobrazí vykřičník, přeinstalujte ovladač.

Co dělat, když ztratím CD s ovladačem ?

Ovladač můžete stáhnout z webu výrobce Konig nebo použít chipset NEC. Hledejte ovladač pro NEC UPD720200 vhodný pro váš operační systém.

Vyžaduje karta přídavné napájení ?

Ano, karta má interní 4pinový napájecí konektor. Doporučuje se jej zapojit pro zajištění dostatečného napájení USB 3.0 zařízení.

Jak kartu udržovat ?

Čistěte ji suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky. Vyhněte se vodě a vlhkosti. Před čištěním zařízení odpojte.

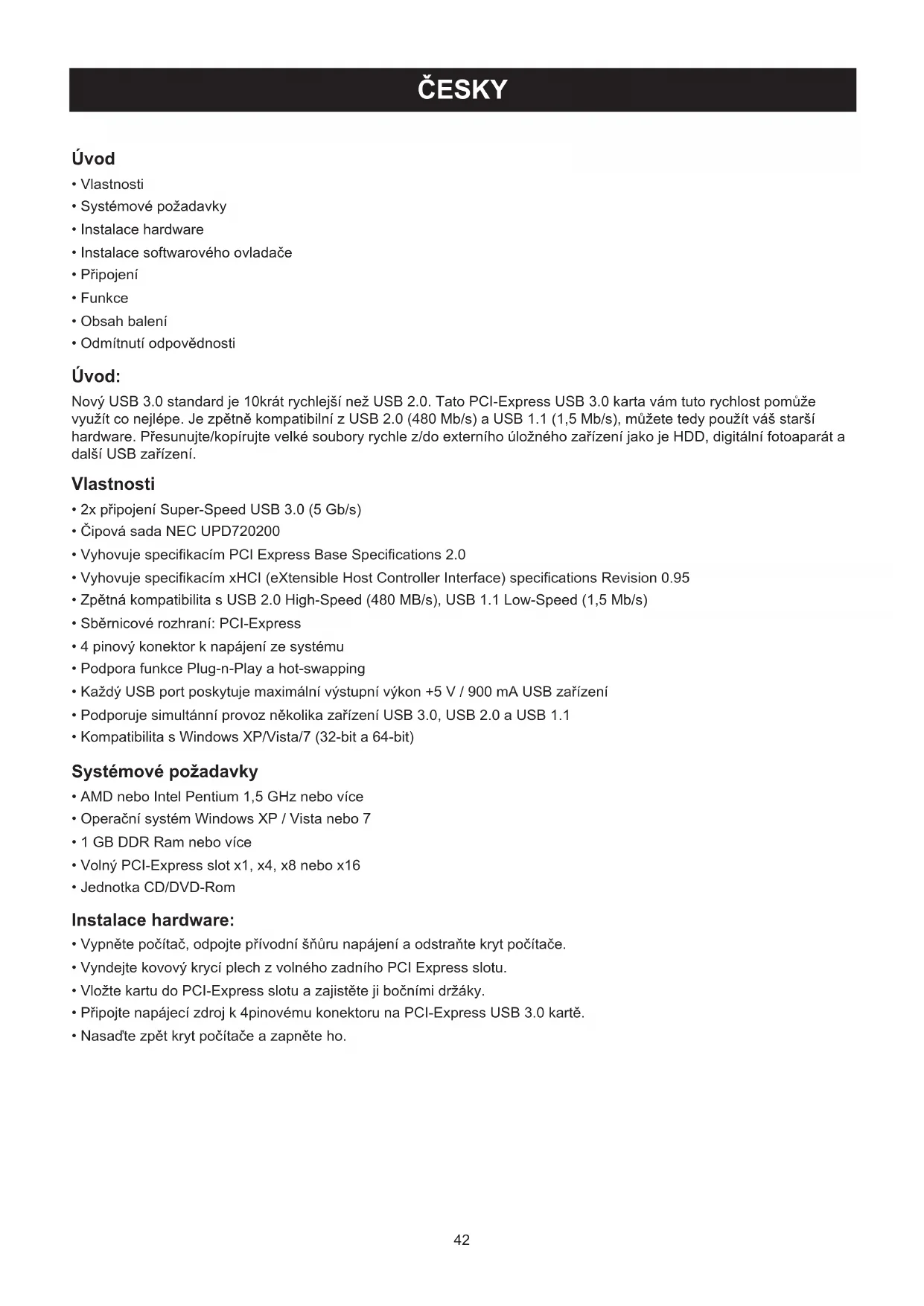

NÁVOD K OBSLUZE CMPPCIE2USB3 KONIG

Vlastnosti
- Systémové požadavky
- Instalace hardware
Instalace softarového ovladace
Pripojení
Funkce
- Obsah baleni
- Odmítnú odpovědnosti

Uvod:

Novy USB 3.0 standard je 10krát rychlejsi než USB 2.0. Tato PCI-Express USB 3.0 karta vám tuto rychlost pomůze vyuzit co nejiépe. Je zpětně kompatibilíz USB 2.0 (480 Mb/s) a USB 1.1 (1,5 Mb/s), muzete tedy použít vaš starí hardware. Présunujte/kopirujte velké soubory rychle z/do externiho uložného zařizení jak je HDD, digitární fotoparát a dalí USB zařizení.

Vlastnosti

• 2x pripojeni Super-Speed USB 3.0 (5 Gb/s)
• Cipová sada NEC UPD720200
• Vyhovujefe specifikacim PCI Express Base Specifications 2.0
• Vyhovujec specifikacim xHCI (eXtensible Host Controller Interface) specifications Revision 0.95
  Zpětná kompatibilitá s USB 2.0 High-Speed (480 MB/s), USB 1.1 Low-Speed (1,5 Mb/s)
  Sbernicové rozhrani: PCI-Express
• 4 pinový konektor k napájení ze systému
• Podpora funkce Plug-n-Play a hot-swapping
• Každý USB port poskytuje maximálny vystupné vykon +5 V / 900 mA USB zařizení
• Podporuje simultánní provoz několika zařizení USB 3.0, USB 2.0 a USB 1.1
• Kompatibilita's Windows XP/Vista/7 (32-bit a 64-bit)

Systémové požadavky

• AMD nebo Intel Pentium 1,5 GHz nebo vice
• Operacni systém Windows XP / Vista nebo 7
  1 GB DDR Ram nebo vice
• Volny PCI-Express slot x1, x4, x8 nebo x16
• Jednotka CD/DVD-Rom

Instalace hardware:

Vypnete poctac, odpojte privodni snuru napajeni a odstrahte kryt pocta.
Vyndeje kovovy kryci plech z volného zadniho PCI Express slotu.
Vlozte cartu do PCI-Express slotu a zajistete ji bočnimi držáky.
- Pripojte napajeci zrodj k 4pinovemu konektoru na PCI-Express USB 3.0 kartě.
- Nasadte zpe t kryt poitea a zapne te ho.

Instalace softwarového ovladače:

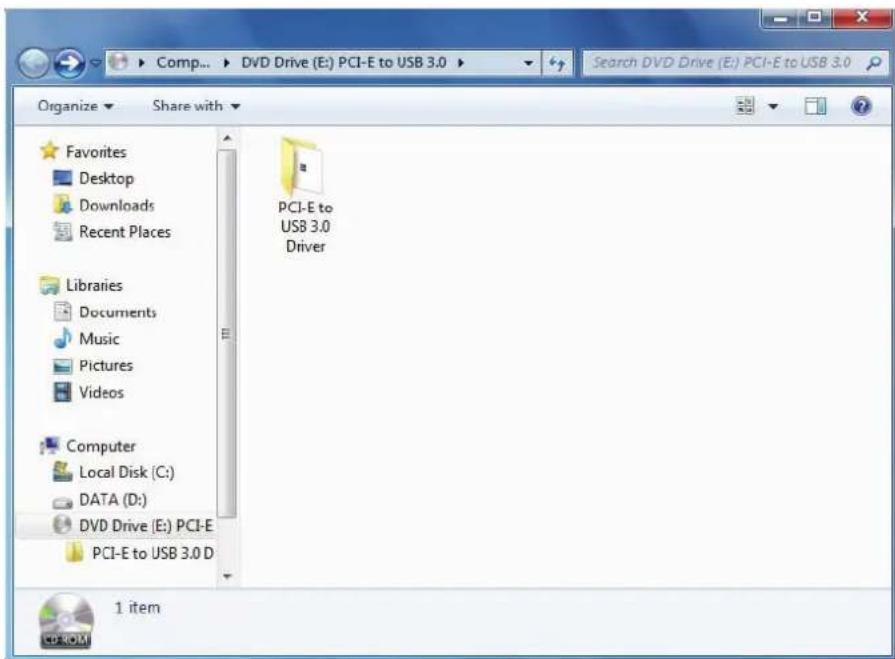

1. Vlozte prosim CD do vaši mechaniky CD/DVD-ROM a klikněte na záložku PCI-E.

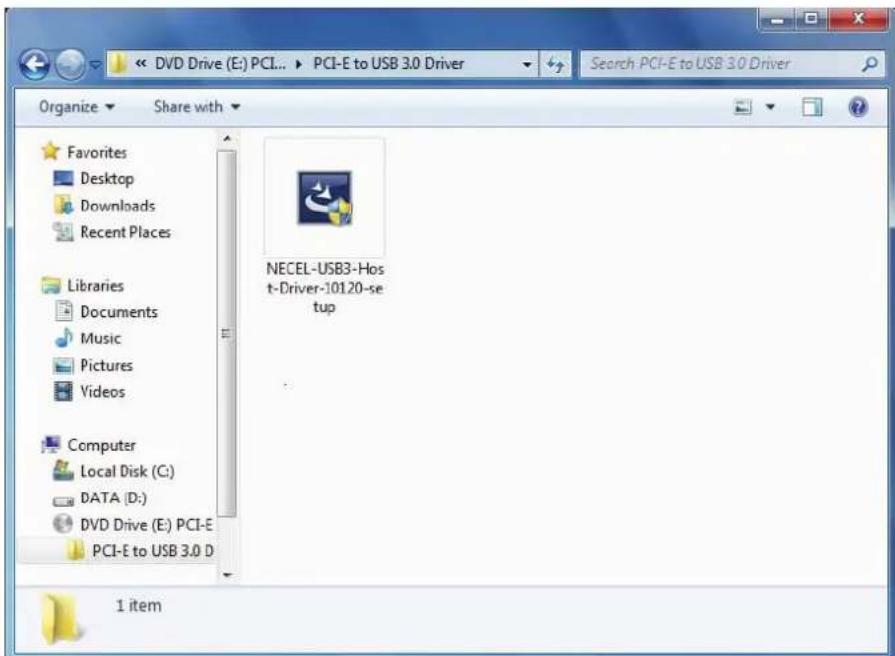

1. K započefi instalace kliknéte na ikonu „Setup".

1. Po objeveni okna USB 3.0 Host Controller Driver kliknete na Next.

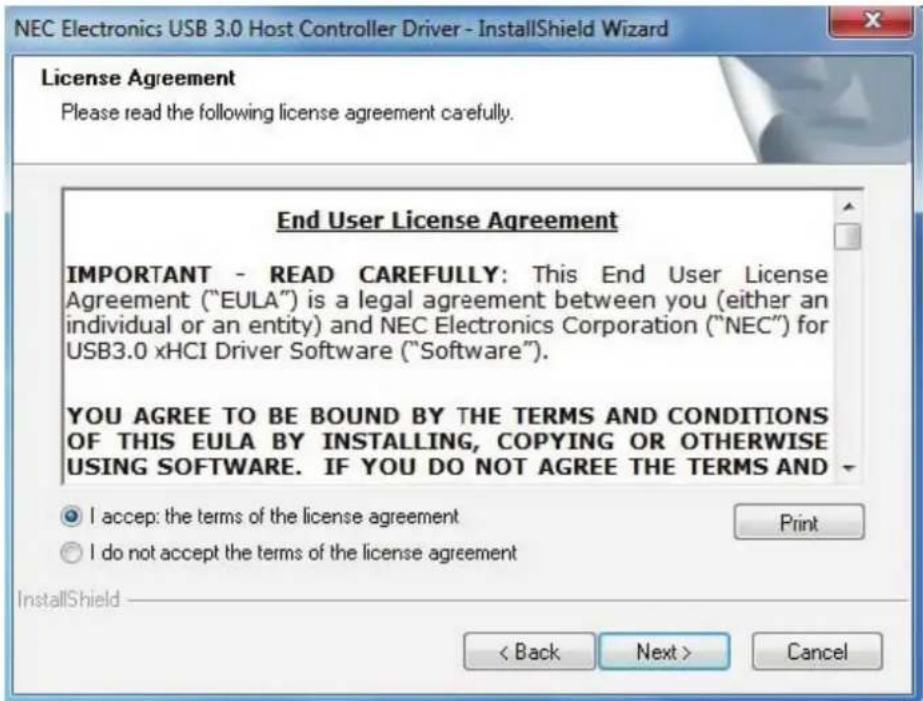

1. Označte položku "accept the license agreement" a kliknéte na "Next".

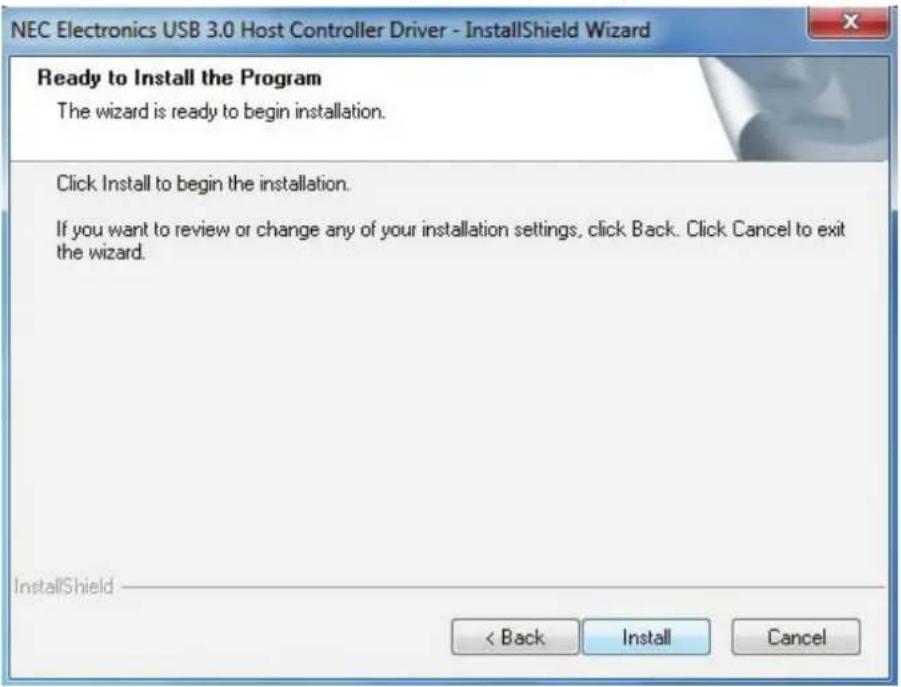

1. K započeti instalace kliknéte na „Install“ a poté na „Next“.

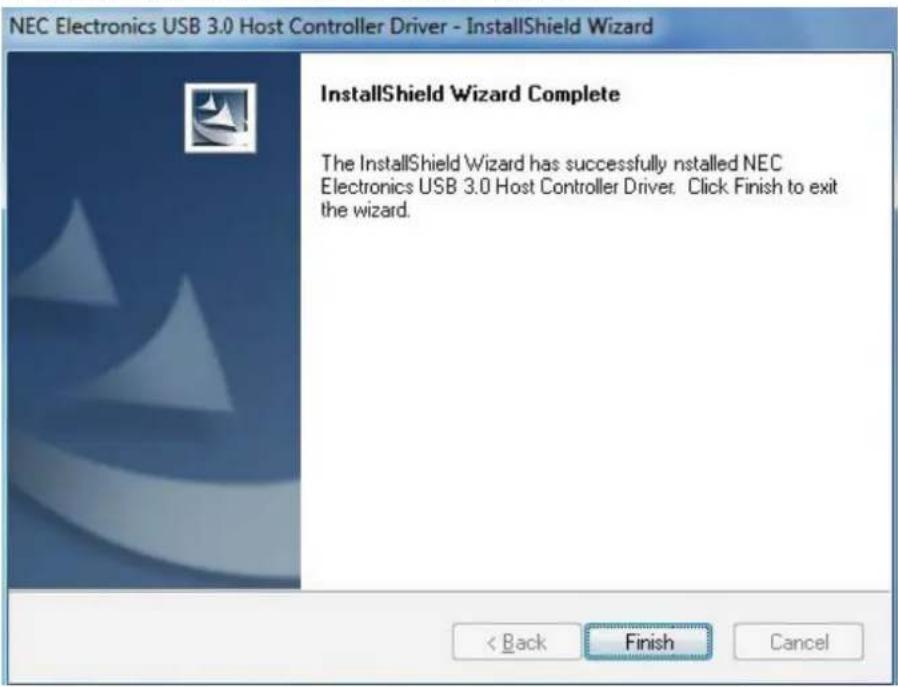

1. Kukoneni instalace ovladace kliknete na „Finish".

Pripojen:

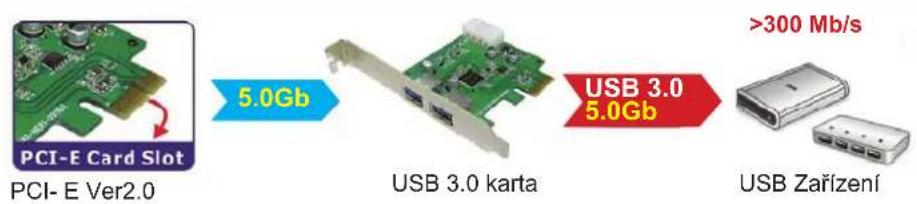

Funkce:

K prenosu dat USB 3.0 o rychlosti 5,0 Gb/s pouzijte prosim slot PCI Express Ver 2.0.

Obsah balení:

• PCI-Express USB 3.0 karta
  Uživotelská príručka
  CDovladae
• Krátkó ocelovy plâtek

Bezpečnostní opatřeni:

Abyste snizili riziko urazu elektrickym tokem, mél by byt tento vyrobek otevren POUZE autorizovanym technikem, je-li to nezbytné. V pripadé, ze dojde k závadé, odpojte vyrobek ze site à od jinch zařizení. Vyrobek nevystavujte vode nebo vlhosti.

Udrzbaa:

K Čišěné i používejte pouze suchý hadřík. Nepoužívejte Čisharpć Rozpoustědla ani abrazivné prostředky.

Záruka:

Jakékoli změny, modifikace nebo poskození zařizení v dusledku nesprávného zacházení se zařizením rusi platnost záručné smlouvy.

Obecné upozorněni:

Design a specifikace vyrobku mohou byt zmeneny bez predchozinho upozorneni.

Vsechna loga a obchodni nazyv jsou registrované obchodni značky prišlustryh vlastniku a jsou chráněny zákonom.

Pro budouci pouzituschovejte tento navod a obal.

Upozorněni:

Tento vyrobek je označen tímo symbolem. To znamena, ze se s vyrobkem musi zacházet jako s nebezpečnám elektrickým a elektronickým opdagem a nelze jej po skončeniživotnosti vyhazovat s bežnám domácim opdagem. Pro likvidaci těchto vyrobku existuji zvlástné sběrná střediska.

Introducere

• Functionalitäts
• Cerinte de sistemas
• Instalarea hardware
• Instalarea software
  Conexiuni
• Performante
• Continutul sachetului
• Declinarea responsabilitäti

Introducere:
