Tuotetyyppi	CPL-sovitin (HomePlug) Ethernet
Merkki	Konig
Malli	CMPHOMEPL200
Mitat	96 mm x 70 mm x 32 mm
Virtalähde	100-240 V AC, 50/60 Hz, 5 W max
Suurin PHY-nopeus	1 Gbps
Verkkostandardi	HomePlug AV, Mediaxtream™
Ethernet-liitäntä	1 RJ-45 10/100/1000 Base-T -portti
Turvallisuus	AES 128-bittinen salaus
Painikkeet	Turvallisuus, Nollaus (Reset)
LED-merkkivalot	Virta, CPL-yhteys (suuri/pieni nopeus), Ethernet-yhteys (toiminta)
Käyttölämpötila	0 °C - 40 °C
Varastointilämpötila	-20 °C - 70 °C
Käyttökosteus	10 % - 90 % (ei kondensaatiota)
Kotelon materiaali	Muovi
Pakkauksen sisältö	1 sovitin, 2 Ethernet RJ45 -kaapelia, CD-manuaali, takuukortti
Järjestelmäyhteensopivuus	Windows, Mac, UNIX
Sertifioinnit	FCC Class B, CE, RoHS, HomePlug AV
Huolto ja puhdistus	Irrota ennen puhdistusta; käytä kuivaa liinaa; älä käytä jatkojohdolla
Korjattavuus	Ei varaosia mukana; ota yhteyttä huoltopalveluun

Usein kysytyt kysymykset - CMPHOMEPL200 KONIG

Miten Konig CMPHOMEPL200 CPL-sovitin asennetaan?

Liitä sovitin suoraan seinäpistorasiaan ja yhdistä se reitittimeen tai tietokoneeseen Ethernet-kaapelilla. Toista toiselle sovittimelle CPL-verkon luomiseksi. Vältä jatkojohtoja.

Mitä nopeutta voin odottaa CMPHOMEPL200:lla?

Suurin PHY-nopeus on 1 Gbps, mutta todellinen nopeus riippuu sähköjohdotuksen laadusta ja häiriöistä. Normaaleissa olosuhteissa voit saavuttaa useita satoja Mbps.

Onko se yhteensopiva muiden HomePlug-sovittimien kanssa?

Kyllä, se on yhteensopiva HomePlug AV -sovittimien kanssa ja toimii yhdessä vanhempien HomePlug 1.0 ja Turbo 1.0 -standardien kanssa.

Miten suojata CPL-verkkoni?

Käytä laitteen alla olevaa Turvallisuus-painiketta: paina lyhyesti (0,5–3 sekuntia) yhtä sovitinta, sitten 2 minuutin kuluessa toista. AES 128-bittinen salaus aktivoituu automaattisesti.

Miten palauttaa sovittimen tehdasasetukset?

Työnnä paperiliitin Reset-reikään ja pidä painettuna 2 sekuntia. Kaikki tiedot ja asetukset poistetaan.

Voinko lisätä uuden sovittimen olemassa olevaan verkkoon?

Kyllä, jos verkossasi on mukautettu salasana, paina lyhyesti jo määritetyn sovittimen Turvallisuus-painiketta ja 2 minuutin kuluessa uuden sovittimen painiketta. Salasana siirtyy.

Ovatko sovittimen LED-merkkivalot selittäviä?

Kyllä: vihreä Virta-LED osoittaa virran olevan päällä; vihreä CPL-LED tarkoittaa suurta nopeutta (>200 Mbps) ja punainen pientä nopeutta; Ethernet-LED vilkkuu tiedonsiirron aikana.

Mikä on CPL-verkon enimmäiskantama?

Noin 300 metriä kotitalouden sähköjohdotuksessa, mutta todellinen etäisyys riippuu johtojen ja katkaisijoiden laadusta.

Voinko käyttää sovitinta jatkojohdolla?

Sitä ei suositella, koska se voi heikentää suorituskykyä ja aiheuttaa häiriöitä. Liitä sovitin aina suoraan seinäpistorasiaan.

Mitä tehdä, jos sovitin ei toimi?

Tarkista, että molemmat sovittimet on kytketty jännitteellisiin pistorasioihin, Ethernet-kaapelit on liitetty kunnolla ja LED-merkkivalot syttyvät. Kokeile nollausta (Reset 2 sekuntia). Jos ongelma jatkuu, katso täydelliset ohjeet.

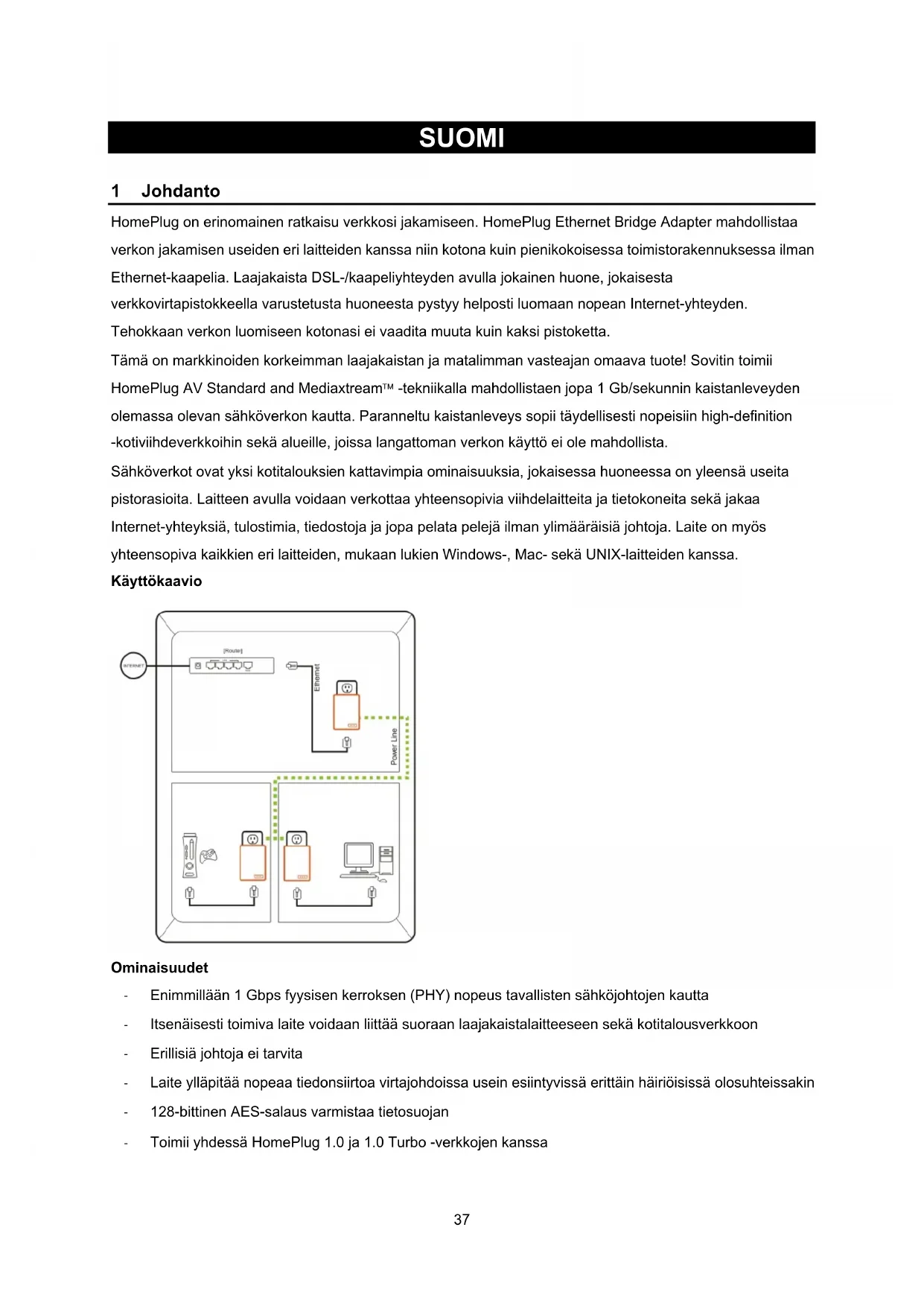

KÄYTTÖOHJE CMPHOMEPL200 KONIG

HomePlug on erinomainen ratkaisu verkkosi jakamiseen. HomePlug Ethernet Bridge Adapter mahdollistaa verkon jakamisen useiden eri laitteiden kanssa niin kotona kuin pienikokoisessa toimistorakennuksessa ilman Ethernet-kaapelia. Laajakaista DSL-/kaapeliyhteyden avulla jokainen huone, jokaisesta verkkovirtapistokkeella varustetusta huoneesta mystyy helposti luomaan nopean Internet-yhteyden. Tehokkaan verkon luomiseen kotonasi ei vaadita muuta kuin kaksi pistoketta.

Tämä on markkinoiden korkeimman laajakaistan ja matalimman vasteajan omaava tuote! Sovitin toimii HomePlug AV Standard and Mediaxtream™ -tekniikalla mahdolistaen jopa 1 Gb/sekunnin kaistanleveyden olemassa olevan sähköverkon kautta. Paranneltu kaistanleveys SOPII taydellisesti nopeisiin high-definition -kotivihdeverkkoin sekä alueille, joissa langattoman verkon käytto ei ole mahdolista.

Sähköverkot ovat yksi kotitalouksien kattavimpia omnaisuksia, jokaisessa huoneessa on yleensä useita pistorasioita. Laitteen avulla voidaan verkottaa yhteensopivia viihdelaitteita ja tietokoneita sekä jakaa Internet-yhteyksiä, tulostimia, tiedostoja ja jopa pelata pelejä ilman ylimääräisiä johtoja. Laite on myös yhteensopiva kaikkien eri laitteiden, mukaan lukien Windows-, Mac- sekä UNIX-laitteiden kanssa.

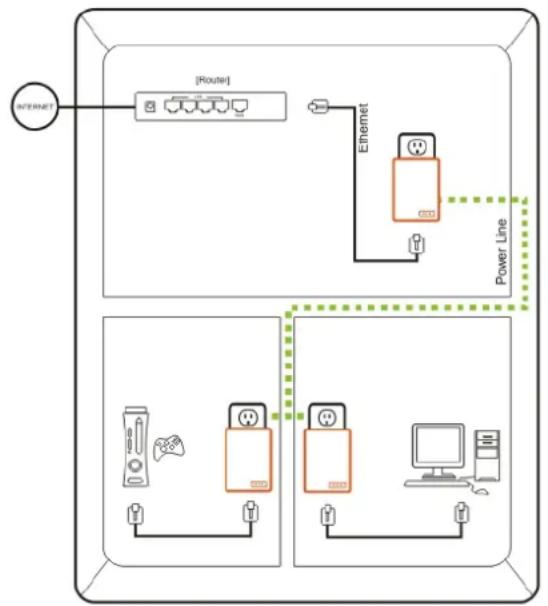

Käytökaavio

Ominaisuudet

Enimmillaaan 1 Gbps fysisen kerroksen (PHY) nopeus tavallisten sahkjohtoen jautta
Itsenäisesti toimiva laite voidaan liittaa suoraan laajakaistalaitteeseen sekakotitalousverkkoon
Erillisia johtoja ei tarvita
Laite yllapitaa nopeaa tiedonsiartoa virtajohdoissa usein esiintyviss erittain hairioisssa olosuheissakin
- 128-bittinen AES-salaus varmistaa tietosuojan
Toimii yhdessä HomePlug 1.0 ja 1.0 Turbo -verkkojen kanssa

LED-valojen kuvaus

Virran LED Jatkuva vihrea -virta päällä

Ei valoa - virta pois päältä

Vilkkuva valo - tietosuojaa kaynistetean

Jatkuva vihrea valo - tietosuoja käynistety onnistuneesti

Kaksi vilkahdusta - tietosuojavirhe

HomePlug-yhteyden Palaa/Vihrea - Sahkoverko on aktivinen ja linkittaa muita sovittimia korkealla

LED PHY-nopeudella

Palaa/Punainen - Sähköverkko on aktivinen ja linkittä muita sovittimia matalalla

PHY-nopeudella

Pois pälätä - Sähköverkko ei ole toiminnassa tai muita HomePlug-laitteita ei lóydetty

Ethernet-yhteyden Jatkuva vihrea valo - 10/100/1000 Mbps porti linkitetty

LED Valo vilkkuu - Tietoa lahetetaan tai vastaanotetaan

Pois pälätä -Ei Ethernet-yhteyttä

Kotelon kuvaus

Laitteen kotelo sisältaa upotetun Reset (nollaus) -painikkeen, Security (sujaus) -painikkeen ja yhden Ethernet-liittimen.

Security (sujoaus) Tämä painike on suunniteltu luomaan verkkoryhman monisolmuisessa ympäristössä Reset (nollaus) Kohta Sujoauspainike sisältaa lisätietoja.

Tätä painiketta käytetään tyhjentämään KAIKKI tiedot ja palauttamaan KAIKKI tehdasasetukset. Paina ja vapauta painike nollataksesi tiedot ja asetukset.

Järestelmävaatimukset

Yksi tai useampi HomePlug CMP-HOMEPL200/201/1000/1001 tai vastaava laite
Vapaa Ethernet-liitin tietokoneessa tai verkkolaitteessa
Vapaa verkkovirtapistoke. Ole hyvä ja välta HomePlug-laitteiden käytöä tehonjakolaattojen kanssa, koska tämä voi vaikuttaa tuotteen suorituskykyn
Tavanomainen kotitalouden sahkoverkko

Pakkauksen sisälto

• 1 x HomePlug Ethernet Bridge -sovitin
  Tuotteen käyttoohje-CD
  Tuotteen rajoitetun takuun kortti
  2 x RJ45 Ethernet-kaapelia

2 Asennus ja käyttoönotto

HomePlug on plug and play -laite, eli sità voidaan käyttaa heti liitettäessä ilman monimutkaisia asetuksia.

Liītā laite suoraan vapaaseen verkkovirtapistokkeeseen ja vapaaseen Ethernet-liittimeen. Huomaa, etta tarvitset vähintään kaksi Ethernet Bridge -sovitinta muodostaaksesi sähköverkon avulla toimivan verkon.

Noudata alla olevia vaiheita luodaksesi verkon Ethernet Bridge -sovittimien avulla:

1. Liītā Ethernet-johtō laitteen Ethernet-liittimeen.
2. Liitä saman johdon toinen pää sovittimen pohjassa olevaan liittimeen.
3. Liītā sovittimen pistokeosa suoraan verkkovirtapistokkeeseen. Ole hyvä ja välta HomePlug-laitteiden käytöä tehonjakolaattojen kanssa, koska tämä voi vaikuttaa tuotteen suorituskykyn.
4. Toista edellä mainitut vaiheet toisen Ethernet Bridge -sovittimen käytöönottamiseksi ja luodaksesi verkon.

3 Asetukset

Laite käytä aletusarvoisesti 128-bittistä AES-sujausta, joka varmistaa tietosuojan estämällä pääsyn verkoon talon ulkopuolelta. Suosittelemme kuitenkin, että vaihdat verkon oletussalasanan sovittimen alaosassa sijaitsevan sujoauspainikkeen avulla.

Verkon salasanan vaihto

1. Kun olet suorittanut sovittimien käytöönottovaiheet, paina molempien sovittimien suojaspainiketta 10 sekunnin ajan. Painikkeen painallus muuttaa salasan satunnaiseksi arvksi.
2. Paina yhden laitteen suojaspainiketta 0,5-3 sekuntia.
3. Tämän jälkeen sinulla on 2 minuuttia aikaa painaa suojaspainiketta toisesta laitteesta 0,5-3 sekuntia.
4. Verkon uusi salasana on nyt tallennetu toiseenkin laitteeseen. Salasana ei häviä, vaikka Ethernet Bridge -sovittimet irrotetaan verkkovirtapistorasioista.

Uuden sovittimen liittäminen olemassa olevaan verkloon

Jos verkolle on asetetu uusi salasana, myös uusi Ethernet Bridge -laite tulee paivittääennen kuin se voi liittyä verkkoon.

1. Paina jo suojatun laitteen suojaspainiketta 0,5-3 sekuntia.
2. Tämän jälkeen sinulla on 2 minuuttia aikaa painaa suojaspainiketta uudesta laitteesta 0,5-3 sekuntia.
3. Uusi Ethernet Bridge -laite on nyt paivitetty uuteen salasanaan ja lisatty verkkoon.

Tehdasasetusten palautus

Käytä sopivan terävää esinettä painaaksesi nollauspainiketta 2 sekunnin ajan palauttaaksesi laitteiden tehdasasetukset. Laite yhdistää tän jälkeen tehdasasetusten kautta.

4 Tuotteen tekniset tiedot

Pääpirisarja Gigle GGL541
Litäntättyppi	IEEE802.3u; IEEE802.3ab, auto crossover -johto
Standardit HomePlug AV
Verkkosovitin	1 x RJ-45 (10/100/1000 Base-T Ethernet) 1 x gbps sähköverkkoliitin, joka on tãysin yhteensopiva HomePlug AV -tuotteiden kanssa Multicast-tuki IGMP ja MLD snooping -ominaisuuden avulla
Käytössäde Arvioitu käytössäde 300 M seiniin asennetussa sähköverkossa
Kaapelointi 1000/100Base-T; Cat. 5/5e/6 UTP-kaapeli
Käytöllampötilat 0-40 °C ympäröivässä lämpötilassa
Säilytyslampötila	-20°- +70 °C ympäröivässä lämpötilassa
Kosteus 10-90 % enimmäiskosteusprosentti (ei kondensoitumista)
Tulojännite 100 - 240'VAC, 50/60Hz sisäinen
Maks. energiankulutus: 5 W
Virtaliitin Upotettu US/EU/UK/AU
Kotelointi Muovi (96 mm x 70 mm x 32 mm)
Painikkeet Yhdistys- ja tehdasasetuspainikkeet
LED-valo	2 x sähköverkon yhteysnopeuden ilmaisimet: Nopeus 200 Mbps, Nopeus < 200 Mbps; 2 x Ethernet-tilan ilmaisimet: Yhteysnopeus, aktivisuus; 1 x virran merkkivalo
Sertifioinnit	HomePlug AV Powerline Specification FCC Class B / CE Mark / HomePlug AV -sertifiointi
Sähköverko-ominaisuudet HomePlug AV	MediaxtreamTM
Modulointi	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK
PHY-nopeus	Enimmillään 200 Mbps
Ajastukset CSMA/CA ja TDMA	CSMA/CA ja TDMA
Taajuuskaista	2-28 MHz
Sujaus 128-bittinen AES-sujaus	128-bittinen AES-suojaus

Turvallisuus

FCC

Tämän laitteen on testatu ja havaittu noudattavan FCC-säantöjen osaa 15, luokka B. Laitteen käytön tuleen noudattaa seuraavia vaatimuksia:

(1) Tämä laite e i voi aiheuttaa vahingollsta häririöta
(2) Iaitteen on hyväksytävä Häiriö, joka mahdollisesti aiheuttaa toimintahäiriöitä.

CE

Tämä laite noudattaa seuraavien säännösten vaatimuksia: CE-merkintä

RoHS

Tämä tuote on RoHS-direktiivin mukainen.
