Termék típusa	CPL (HomePlug) Ethernet adapter
Márka	Konig
Modell	CMPHOMEPL200
Méretek	96 mm x 70 mm x 32 mm
Tápfeszültség	100-240 V AC, 50/60 Hz, max. 5 W
Maximális PHY sebesség	1 Gbps
Hálózati szabvány	HomePlug AV, Mediaxtream™
Ethernet interfész	1 db RJ-45 10/100/1000 Base-T port
Biztonság	AES 128 bites titkosítás
Gombok	Biztonság, Visszaállítás (Reset)
LED jelzők	Tápellátás, CPL kapcsolat (magas/alacsony sebesség), Ethernet kapcsolat (aktivitás)
Üzemi hőmérséklet	0 °C – 40 °C
Tárolási hőmérséklet	-20 °C – 70 °C
Üzemi páratartalom	10% – 90% (nem kondenzálódó)
Ház anyaga	Műanyag
Csomag tartalma	1 adapter, 2 Ethernet RJ45 kábel, használati útmutató CD, garanciajegy
Rendszerkompatibilitás	Windows, Mac, UNIX
Tanúsítványok	FCC B osztály, CE, RoHS, HomePlug AV
Karbantartás és tisztítás	Tisztítás előtt húzza ki; száraz ruhával törölje; ne használja elosztón
Javíthatóság	Nem áll rendelkezésre pótalkatrész; vegye fel a kapcsolatot az ügyfélszolgálattal

Gyakran ismételt kérdések - CMPHOMEPL200 KONIG

Hogyan telepítsem a Konig CMPHOMEPL200 CPL adaptert?

Csatlakoztassa az adaptert közvetlenül a fali konnektorba, és csatlakoztassa a routerhez vagy számítógéphez Ethernet kábel segítségével. Ismételje meg egy második adapterrel a CPL hálózat létrehozásához. Kerülje az elosztókat.

Milyen sebességre számíthatok a CMPHOMEPL200-zal?

A maximális PHY sebesség 1 Gbps, de a tényleges sebesség függ az elektromos vezetékek minőségétől és az interferenciáktól. Normál körülmények között több száz Mbps-t érhet el.

Kompatibilis más HomePlug adapterekkel?

Igen, kompatibilis a HomePlug AV adapterekkel, és együttműködik a régebbi HomePlug 1.0 és Turbo 1.0 szabványokkal.

Hogyan biztosíthatom a CPL hálózatomat?

Használja a készülék alján található Biztonság gombot: nyomja meg röviden (0,5-3 másodperc) az egyik adapteren, majd 2 percen belül a másikon. Az AES 128 bites titkosítás automatikusan aktiválódik.

Hogyan állítsam vissza az adaptert gyári beállításokra?

Helyezzen egy gemkapcsot a Reset lyukba, és tartsa lenyomva 2 másodpercig. Minden adat és beállítás törlődik.

Hozzáadhatok egy új adaptert a meglévő hálózatomhoz?

Igen, ha a hálózat egyéni jelszót használ, nyomja meg röviden a már beállított adapter Biztonság gombját, majd 2 percen belül az új adapteren. A jelszó átadásra kerül.

Az adapter LED-jei magyarázók?

Igen: a zöld Tápellátás LED jelzi a bekapcsolást; a zöld CPL LED nagy sebességet (>200 Mbps), a piros alacsony sebességet jelent; az Ethernet LED adatátvitelkor villog.

Mi a CPL hálózat maximális hatótávolsága?

Körülbelül 300 méter a házi elektromos vezetékeken, de a tényleges távolság függ a vezetékek minőségétől és a megszakítóktól.

Használhatom az adaptert elosztóval?

Nem ajánlott, mert csökkentheti a teljesítményt és interferenciát okozhat. Mindig közvetlenül a fali konnektorba csatlakoztassa az adaptert.

Mit tegyek, ha az adapter nem működik?

Ellenőrizze, hogy mindkét adapter feszültség alatt lévő konnektorba van csatlakoztatva, az Ethernet kábelek megfelelően vannak-e csatlakoztatva, és a LED-ek világítanak. Próbálkozzon visszaállítással (Reset 2 másodperc). Ha a probléma továbbra is fennáll, olvassa el a teljes kézikönyvet.

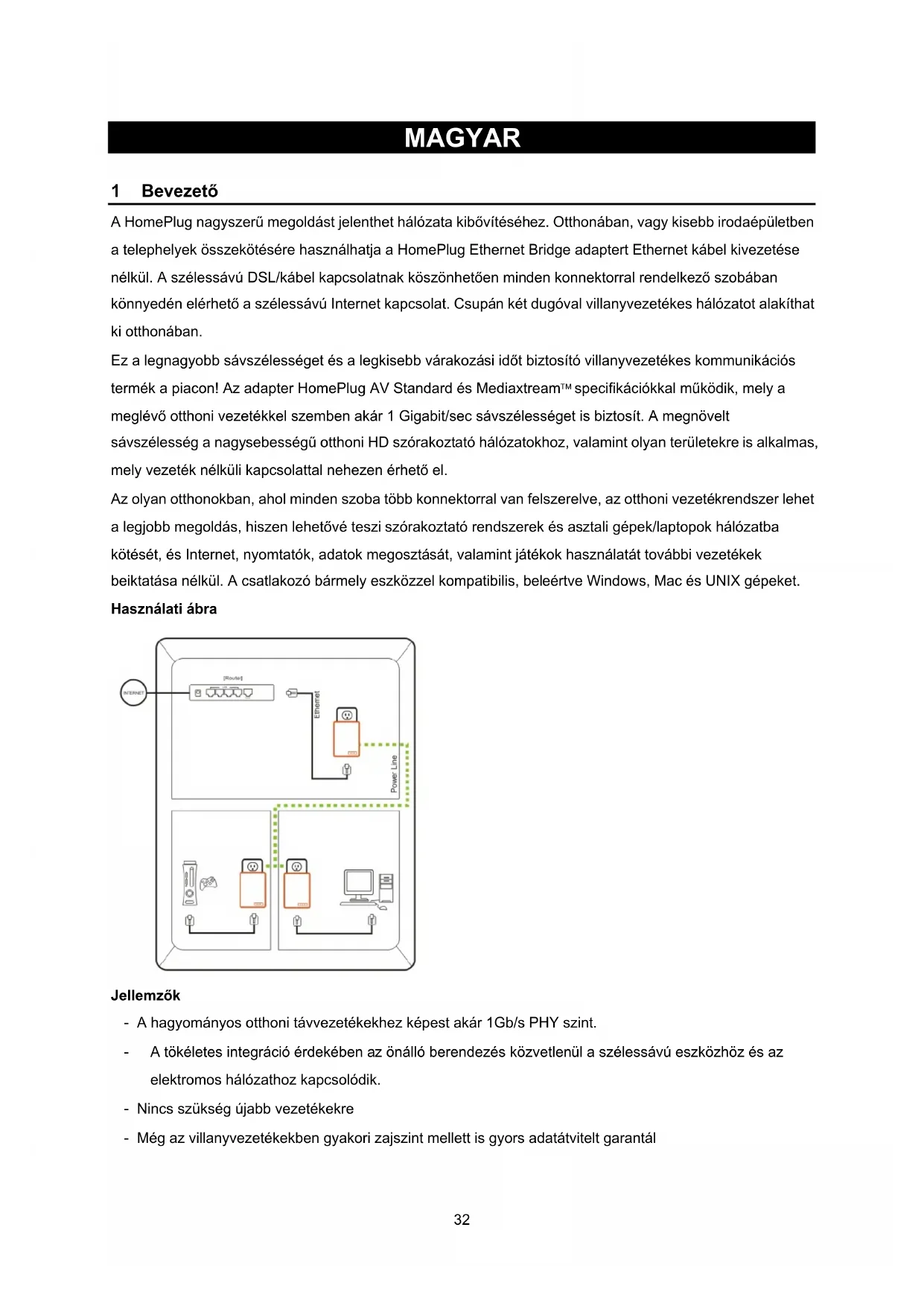

HASZNÁLATI ÚTMUTATÓ CMPHOMEPL200 KONIG

A HomePlug nagyszerü megoldást jelenthet halózata kibovítéséhez. Otthonában, vagy kisebb irodaépületben a telephelyek összekötesére hasznalhatja a HomePlug Ethernet Bridge adapter Ethernet kabel kivezetése nélkül. A szélessávú DSL/kábel kapcsolatnak kösönhetöen minded konnektorral rendelkező szobában konnyeden elérhető a szélessávú Internet kapcsolat. Csupán két dugóval villanyvezetékes halózatot alakíthat ki otthonában.

Ez a legnagyobb sávszelességet és a legkisebb várakozásidötBiztosító villanyvezétékes kommunakióstermék a piacon! Az adapter HomePlug AV Standard és Mediaxstream™specifikácikkal muködik, mely a meglévő otthoni gezetékkel szemben akár 1 Gigabit/sec sávszelességet isbiztosít. A megnövelt sávszelesség a nagysebességü otthoni HD szórakoztató halózatokhoz, valamint olyan területekre is alkalmas, mely gezeték nélkülí kapcsolattal nehezen érhető el.

Az oyan otthonokban, ahol minded szoba több konnektorral van felszerelve, az otthoni gezetékrendszer lehet a legjobb megoldás, hiszen lehetővé teszi szórakoztató rendszerek és asztali gépek/laptopok halózatba kõtesét, és Internet, nyomtatók, adatok megosztását, valamint jatékok használatát további gezetékek beiktatása nélkül. A csatlakozó bármely eszközzel kompatibilis, beleertve Windows, Mac és UNIX gépeket.

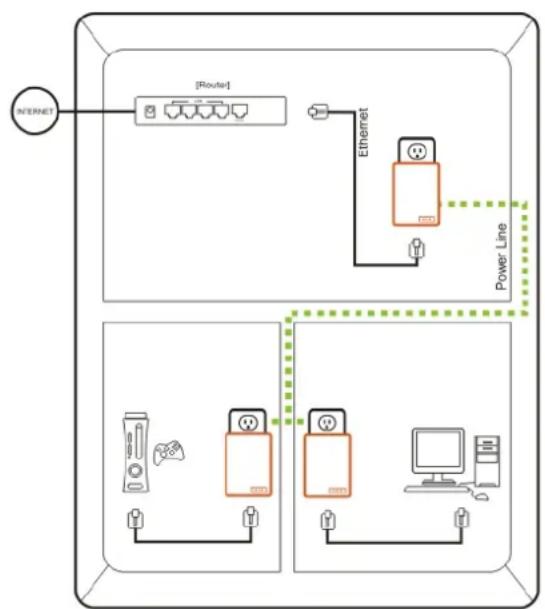

Hasznalati abra

Jellemzok

• A hagyományos otthoni távvezétékekhez képest akár 1Gb/s PHY szint.
• A tokeletes integració érdekében az onallo berendezés kozvetlenül a szelessávú eszközhöz és az elektromos halózathoz kapcsolódk.
• Nincs szükség Újabb gezetékekre

• Még az villanyvezétékekben gyakori zajszt mellett is gyors adatátvitelt garantál

• Az adatok biztonsagát a 128 bit-es AES titkosítás biztosítja

• A HomePlug 1.0-val és 1.0 Turbo halózatokkal együtt használható

LED adatok

Bekapcsolásjelző Folyamatos zöld -Áram alatt

LED Ki-Lekapcsolva

Villogó zöld - Biztonsági beallitások elvgzese

Állandó zöld - Biztonsági beallitások sikeresek

Dupla villanás - Biztonsági beallítás sikertelen

HomePlug Be/Zold - A villanyvezetékes halózat aktív és más magas PHY sebességú adapter(ek)hez

Kapcsolat LED csatlakozik

Be/PIros - A villanyvezétékes halózat aktiv és más alacsony PHY sebességő

adapter(ek)hez csatlakozik

Ki - Nem erhető el villanyvezétékes halózat - másik HomePlug eszköz nem található

Ethernet Állandó zöld - 10/100/1000Mb/s port csatlakoztatva

Kapcsolat LED Villogás - Adatküldés vagy fogadás

Ki - Nincs Ethernet kapcsolat

Also burkolatadatai

Az also burkolat egy sullyesztett Ujrainditó gombot, egy Biztonsagi gombot es egy Ethernet portot tartalmaz.

Biztonság A gomb több csomóponttall rendelkező környezet esetében egyeni halózatcsoport

generalásáralkalmas.

Reset További részletekér tásd a Biztonsági gomb részt.

Ezzel a gombbal MINDEN adat törölhető és MINDEN beállitás az alapértékeké allitható

vissza. A gyari beallitasok visszaallitasahoz nyomja meg, majd engedje el a reset gombot.

Rendszerkövetelmények

• Egy vagy tobb CMP-HOMEPL200/201/1000/1001 HomePlug és ezzel kompatibilis eszközök
• A szamítógepen vagy a halózati eszközon elerhető Ethernet port
• Szabad konnektor. Kérjük, a HomePlug eszköket ne használja hosszabbítoval, mert befolyásolhatja a termék teljesítményét.
• Hagyományos otthoni villanyvezétékes halózat

A csomag tartalma

• 1 HomePlug Ethernet Bridge
• Hasznalati utmutató CD
• Korlatozott jóttali séjegy
• 2 RJ45 Ethernet kábelek

2 Telepités es hardver beallitás

A HomePlug egy plug and play eszköz; mindedfajta bonyolult telepités és beallitás nélkül használható. Egyszerüen csatlakoztassa a dugó egy szabad konnektorba és csatlakozzon barmely halózatképes Ethernet porthoz. Vegye figylembe, hogy villanyvezeték halózat létesitéséhez legalább két Ethernet Bridge szükséges.

A hardverbeallitas lépesei villanyvezetékes halozat lêtesitésehez Ethernet Bridge hasznalatalval:

1. Csatlakoztassa az Ethernet kábelt az eszköz halózatképes Ethernet portjába.
2. Az Ethernet kabel masik vegét csatlakoztassa az also boritáson levő Ethernet portba.
3. A dugó hatulján levő csatlakozókat dugja közvetlenül a konnektorba. Kérjuk, a HomePlug eszkökete ne használja hosszabbítoval, mert befolyásolhatja a termek teljesítényét.
4. A masodik Ethernet Bridge-el is a halozat letesitéshez ismetelje meg a fenti lépéseket.

3. Konfiguración

Alapbeallitaskent az eszkoz 128-bit AES titkositast hasznal az adatok vedelmere azaltal, hogy korlatozza a hazon kivul hozzaferest. Mindazonaltal, erosen javasoljuk halozati jelsz o megvaltoztatasat a termek aljan levo Biztonsagi gomb segitségével.

Hálozati jelszó megváltoztátasa

1. Miután mindkét Ethernet Bridge csatlakoztatva van és a hardverbeallitás lépeseit elvegezte, nyomja le 10 masodpercig a Biztonsági gombot mindkét egységen. Ez egy vêletlen értékre valtoztatja meg a jelszót.
2. Tartsa lenyomva a Biztonsagi gombot tobb, mint 0,5 masodpercig, de keveseeb, mint 3 masodpercig.
3. 2 percen belül a masodik egységnl is le kell nyomni a Biztonsági gombot 0,5 és 3 masodperc kozottidó tartamig.
   4 Ekkor az uy halózati jelszo mentésre kerul a masodik egységen. A jelszo akkor sem veszik el, ha az Ethernet Bridge-eket eltávolitja a konnektorból.

Uj dugo hozaadasa meglévo villanyvezétékes halozathoz

Ha az alap halózati jelsztôt megváltoztatta, az új Ethernet Bridge a meglévo villanyvezétékes halózathoz valócsatlakozás elött beolvassa az új jelsztó.

1. Tartsa lenyomva a már titkosított egységen lévo Biztonsági gombot tòbb, mint 0,5 masodpercig, de kevesebb, mint 3 masodpercig.
2. 2 percen belul az uy egységnel is le kell nyomni a Biztonsági gombat 0,5 és 3 masodperc kozottidó tartamig.
3. Ekkor az uy Ethernet Bridge beolvassa a halózati jelszó tés hozzáadódk a meglévo villanyvezétékes halózathoz.

Gyári beállítások visszaállítása

A gyári beállitások visszaállitáshoz egy tú segitségével tartsa lenyomva a Reset gombat 2 masodpercig\ minden egységen, melyet csatlakoztatni kiván. Ekkor az egység a gyári beállitások alapján csatlakozik.

4 Termék specifikáciod

Fö chipkészlet Gigle GGL541
Számítogép interfész	IEEE802.3u; IEEE802.3ab, auto cross-over
Szabványok HomePlug AV
Hálózati interfész	Egy RJ-45 (10/100/1000 Base-T Ethernet) Egy, a meglévő HomePlug termékek teljes mérétékben együttműködő 1GB/s villanyvezeték port IGMP protokollon és MLD snooping funksiön keresztül multicast támogatás
Üzemi tartomány 300 m becsült tartomány a fali villanyvezetékben
Kábelek 1000/100Base-T; Cat. 5/5e/6 UTP kábel
Üzemi hörmséklet	0°C és 40°C bözötti környezeti hörmséklet
Tárolási hörmséklet	-20°C és +70°C bözötti környezeti hörmséklet
Páratartalom maximum 10 - 90% (nem kondenzáló)
Felvett teljesítény	100 - 240VAC, 50/60Hz Belső
Max. fogyasztás 5W
Tápcsatlakozó Beépített US/EU/UK/AU
Burkolat Műanyag (96mm x 70mm x 32mm)
Gombok	Egyszerǔ Csatlakozás és Visszaterés gyári beállitásokhoz gombok
LED	2 villanyvezeték csatlakozási sebesség kijelző: Sebesség > 200Mb/s, Sebesség < 200Mb/s; 2 Ethernet állapot kijelző: Kapcsolatsebesség, Aktivitäts; 1 üzemjelző
Minősítésk	HomePlug AV Powerline specifikácio FCC B osztály / CE jelzés / HomePlug AV minősítés
Jellemzők HomePlug AV
Moduláióc	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK
PHY szint	200Mb/s-ig
Ütemezés CSMA/CA és TDMA	CSMA/CA és TDMA
Frekvenciaság	2 - 28 MHz
Biztonság	128 bites AES titkosítás

Biztonsági megfeleloség

FCC

Az eszkocz a tesztek alapjan megfelel az FCC szabalyok 15. részének B osztályanak. Az üzemeltetésnek az alábbi két feltételnk kell megfelelnie:

(1) Ez a keszülék nem okoz káros interferenciát
(2) Ez a keszülék befogad barmilyen kapott interferenciát, beleérte olyat is, ami nem kivist muködéshez gezehet.

CE

Az eszköz megfelel a kovetkezó szabályok előirásainak: CE jelóles

RoHS

A termek RoHS megfelelosegu.
