ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ OSPSX115SA KONIG
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 46 )
Ενεργό Σύστημα Ηχείων 15" + 12"
VEILEDNING (p. 54)

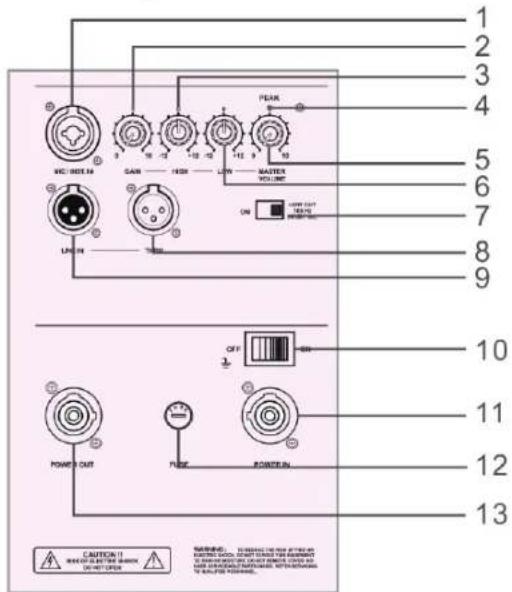

Περιγραφή Πίσω Πάνελ – Πάνω Ηχείο
| 01. Είσοδοςμικροφώνου/γραμμής | Υποδοχή XLR/1/4 TRS (tip-ring sleeve) |
| 02. Gain μικροφώνου | Ρύθμιση επιπέδου μικροφώνου |
| 03. Ρύθμιση υψηλών EQ | Ρύθμιση EQ για υψηλές συχνότητες |
| 04. Ένδειξη ορίου έντασης | Η ένδειξη έντασης προλαμβάνει τις εξόδους του ενισχυτή από υπερφόρτωση των αισθητήρων. Ανάβει όταν ο περιοριστής ενεργοποιηθεί. Είναι φυσιολογικό για την ένδειξη έντασης να αναβοσβήνει περιστασιακά, αλλά αν αναβοσβήνει συχνά ή ανάβει συνεχώς, χαμηλώστε το διακόπτη έντασης. |
| 05.Ένταση | Αυτός ο διακόπτης ρυθμίζει όλες τις εισόδους σήματος ή το επίπεδο του μικροφώνου. |
| 06. Ρυθμιστής χαμηλών EQ | Ρύθμιση EQ για χαμηλές συχνότητες |
| 07. Διακόπτηςαπενεργοποίησηςχαμηλών/πλήρουςεύρους | Όταν ο διακόπτης είναι κλειστός, το πάνω ηχείο μπορεί να χρησιμοποιηθεί ως ηχείο πλήρους εύρους. |
| 08. Διάμεσο (έξοδος πλήρους εύρους) | Αρσενική υποδοχή τύπου XLR που παράγει ακριβώς το ίδιο σήμα με αυτό που είναι συνδεδεμένο στην κύρια υποδοχή εισόδου. Χρησιμοποιήστε το για να συνδέσετε μαζί πολλαπλά ενεργά συστήματα της ίδιας πηγής σήματος. |
| 09. Κύρια είσοδος | Θηλυκή υποδοχή τύπου XLR που δέχεται ένα ισορροπημένο επιπέδου σήμα από κονσόλα μιξαρίσματος ή άλλη πηγή σήματος |
| 10. Διακόπτηςενεργοποίησης | Χρησιμοποιήστε αυτόν το διακόπτη για να ενεργοποιήσετε και να απενεργοποιήσετε το σύστημα. Βεβαιωθείτε ότι ο διακόπτης επιπέδου σήματος είναι κλειστός πριν το ενεργοποιήσετε. |
| 11. Είσοδος τροφοδοσίας | Εδώ συνδέσετε το καλώδιο AC για παροχή ρεύματος AC. Συνδέστε το καλώδιο σε μία πρίζα AC ειδική για το συγκεκριμένο μοντέλο σας. |
| 12. Θήκη ασφάλειας | Όταν υπάρξει πρόβλημα στο σύστημα, η ασφάλεια θα κόψει το ρεύμα. Για αντικατάσταση, χρησιμοποιήστε μια κανονική ασφάλεια σύμφωνα με τις προδιαγραφές. |
| 13. Έξοδος τροφοδοσίας | Έξοδος τροφοδοσίας AC στο πάνω σύστημα ή σε άλλο ενεργό σύστημα που είναι εξοπλισμένο με powercon-3. |
Περιγραφή Πίσω Πάνελ – Sub Speaker
| 01. Πλήρες εύρος εισόδων | Θηλυκή υποδοχή τύπου XLR που δέχεται ένα ισορροπημένου επιπέδου σήμα από κονσόλα μιξαρίσματος ή άλλη πηγή σήματος |
| 02. Ρυθμιστής επιπέδου Subwoofer | Ρυθμίζει το επίπεδο του subwoofer. Χρησιμοποιήστε αυτό ως σημείο εκκίνησης για τη ρύθμιση της ισορροπίας μεταξύ του subwoofer και του κυρίως μεγαφώνου. |
| 03. Ρυθμιστής συχνότητας | Με αυτόν το διακόπτη μπορείτε να ρυθμίσετε τη συχνότητα του μπάσου από 40Hz ως 200Hz για να εξισορροπήσετε το μπάσο και τα πάνω ηχεία. |
| 04. Ένδειξη ορίου έντασης | Η ένδειξη έντασης προλαμβάνει τις εξόδους του ενισχυτή από υπερφόρτωση των αισθητήρων. Ανάβει όταν ο περιοριστής ενεργοποιηθεί. Είναι εντάξει για την ένδειξη έντασης να αναβοσβήνει περιστασιακά, αλλά αν αναβοσβήνει συχνά ή ανάβει συνεχώς, χαμηλώστε το διακόπτη έντασης. |
| 05. Διάμεσο (έξοδος πλήρους εύρους) | Αρσενική υποδοχή τύπου XLR που παράγει ακριβώς το ίδιο σήμα με αυτό που είναι συνδεδεμένο στην κύρια υποδοχή εισόδου. Χρησιμοποιήστε το για να συνδέσετε μαζί πολλαπλά ενεργά συστήματα της ίδιας πηγής σήματος. |
| 06. Διακόπτης ενεργοποίησης | Χρησιμοποιήστε αυτόν το διακόπτη για να ενεργοποιήσετε και να απενεργοποιήσετε το σύστημα. Βεβαιωθείτε ότι ο διακόπτης επιπέδου σήματος είναι κλειστός πριν το ενεργοποιήσετε. |
| 07. Είσοδος τροφοδοσίας | Εδώ συνδέσετε το καλώδιο AC για παροχή ρεύματος AC. Συνδέστε το καλώδιο σε μία πρίζα AC ειδική για το συγκεκριμένο μοντέλο σας. |
| 08. Θήκη ασφάλειας | Όταν υπάρξει πρόβλημα στο σύστημα, η ασφάλεια θα κόψει το ρεύμα. Για αντικατάσταση, χρησιμοποιήστε μια κανονική ασφάλεια σύμφωνα με τις προδιαγραφές. |
| 09. Έξοδος τροφοδοσίας | Έξοδος τροφοδοσίας AC στο πάνω σύστημα ή σε άλλο ενεργό σύστημα που είναι εξοπλισμένο με powercon-3. |
ΣΥΜΒΟΥΛΕΣ
Μην εκθέτετε τα ηλεκτρονικά κυκλώματα σε υγρασία!
Όταν το σύστημα βρίσκεται σε εξωτερικό χώρο, φροντίστε να το προστατεύετε από τη βροχή. Κρατήστε ποτά και άλλα υγρά μακριά από τις καμπίνες των ηχείων για την προστασία των ηλεκτρονικών εξαρτημάτων τους από βραχυκυκλώματα.
Βεβαιωθείτε ότι οι αγωγοί στα πίσω πλαϊνά πάνελ είναι απαλλαγμένοι από βρωμιά και το σύστημα αερίζεται σωστά, αλλιώς τα ηλεκτρονικά εξαρτήματα μπορεί να υπερθερμανθούν και να υποστούν ζημιά.
ΣΥΝΔΕΣΕΙΣ
Το σύστημα έχει ένα θηλυκό βύσμα XLR που δέχεται ένα ισορροπημένο σήμα στάθμης.
Όταν συνδέετε ένα εξισορροπημένο σήμα, βεβαιωθείτε ότι πληροί τα πρότυπα AES (Audio Engineering Society):
Αν συνδέσετε ένα μη εξισοροπημένο σήμα στην είσοδο σήματος του συστήματος , βεβαιωθείτε ότι το υψηλό (θερμό) σήμα σύνδεσης είναι συνδεδεμένο στην υποδοχή νούμερο 2 και η μη ισσοροπημένη γείωση είναι συνδεδεμένη στη χαμηλή σύνδεση και η σύνδεση γείωσης στην εξισορρόπηση εισόδου. Αν υπάρχει πρόβλημα στη γείωση βρόχου, προσπαθήστε να συνδέσετε τη μη εξισορροπημένη σύνδεση γείωσης μόνο με τη γείωση χαμηλής σύνδεσης (υποδοχή 3), και να αφήσετε την είσοδο σύνδεσης γείωσης αποσυνδεδεμένη.
Τα βύσματα εξόδου σας επιτρέπουν να συνδέσετε περισσότερα από ένα μπάσα ή άλλα ηχεία στο σύστημα σας.
Απλά συνδέστε όλα τα βύσματα στο πρώτο ηχείο και περάστε τα στο επόμενο ηχείο σαν βύσματα υποδοχών συνδέοντας έτσι πολλά ηχεία. Οι διάμεσοι είσοδοι ειναι συνδεδεμένοι απευθείας από την είσοδο πλήρους εύρους (χωρις ηλεκτρονικό κύκλωμα ενδιάμεσα) ,έτσι το σήμα που εξάγετε είναι ακριβώς ίδιο με το σήμα που εισάγετε.
ΤΟΠΟΘΕΤΗΣΗ
Το σύστημα μπάσου έχει σχεδιαστεί για να τοποθετείται στο πάτωμα.
Ποτέ μην επιχειρήσετε να κρεμάσετε το σύστημα από τις λαβές. Όπως με όλα τα ηλεκτρονικά εξαρτήματα, προστατεύστε το σύστημα από την έκθεση σε υγρασία.
Αν κάνετε εγκατάσταση του συστήματος σε εξωτερικό χώρο, βεβαιωθείτε ότι είναι προστατευμένο αν αναμένεται βροχή.
PEYMA AC
Βεβαιωθείτε ότι το σύστημα έχει συνδεθεί σε πρίζα που μπορεί να παρέχει τη σωστή τάση που καθορίζεται για το μοντέλο σας. Επίσης βεβαιωθείτε ότι η ηλεκτρική υπηρεσία μπορεί να παρέχει αρκετή ένταση για όλα τα εξαρτήματα που συνδεονται σε αυτήν. Προτείνουμε να χρησιμοποιηθεί μια ισχυρή παροχή εναλλασόμενου ρέυματος επειδή οι ενισχυτές έχουν μεγάλες απαιτήσεις ρεύματος στο εναλλασόμενο ρεύμα.
Χαμηλής ποιότητας αναπαραγωγή του μπάσου συχνά προκαλείται από χαμηλή παροχή ρεύματος στους ενισχυτές. Ποτέ μην αφαιρείτε τη γείωση του καλωδίου της τροφοδοσίας του μπάσου ή άλλου εξαρτήματος.
ΠΡΟΔΙΑΓΡΑΦΕΣ
| OSP-SX110ta | OSP-SX112ta | |
| Καμπίνα | ΠΑΝΩ / 10” ΠΛΗΡΕΣ ΕΥΡΟΣΜεσαία / Υψηλά | ΠΑΝΩ / 12” ΠΛΗΡΕΣ ΕΥΡΟΣΜεσαία / Υψηλά |
| Πλήρες εύρος | Πλήρες εύρος | |
| Διαμόρφωση | Συμπαγές αμφίδρομο | Συμπαγές αμφίδρομο |
| Αντίσταση 4 Ohms 4 Ohms | ||
| Ονομαστική Ισχύς RMS | 200 Watts | 300 Watts |
| SPL 1w/1m | 100 dB | 101 dB |
| Απόκριση Συχνότητας | (-10dB) 55-20KHz | 45-20KHz |
| Κάλυψη Γωνίας | 90°×40° | 90°×40° |
| Συχνότητα Crossover | 3000 Hz | 2000 Hz |
| Προστασία Πηνίου Μεγαφώνου | PTC | PTC |
| Στοιχεία Υψηλών | 1” Οδηγός | 1” Οδηγός |
| Στοιχεία Μεσαίων (Χαμηλών) | 1x10/200 | 1x12/300 |
| 10” | 12” | |
| Υλικό | Κόντρα Πλακέ 18mm | Κόντρα Πλακέ 18mm |
| Φινίρισμα | Μαύρη λάκα | Μαύρη λάκα |
| Διαστάσεις (w x h x d cm) 36x56x38 | 42x62x43 | |
| Καθαρό Βάρος (kg) 19 25 | ||
| OSP-SX115sa | OSP-SX118sa | |
| SUB-WOOFER / 15" SUB-WOOFER / 18" | ||
| Εύρος Συχνοτήτων: | 40Hz-200Hz | 40Hz-200Hz |
| SPL 1W/1m: 102 dB 102 dB | ||
| Μέγιστο SPL@1m: 124 dB 124 dB | ||
| Τύπος Εισόδου: | Διαφορική εξισορρόπηση | Διαφορική εξισορρόπηση |
| Αντίσταση Εισόδου: | 20K Ohms | 20K Ohms |
| Είσοδος Προστασίας: | Προστασία επιπέδου | Προστασία επιπέδου |
| Αισθητήρας Χαμηλής Συχνότητας | ||
| Διάμετρος: | 15" (386mm) | 18" (463mm) |
| Διάμετρος Πηνίου Μεγαφώνου: | 4" (99.2mm) | 4" (99.2mm) |
| Ενισχυτής Χαμηλών Συχνοτήτων | ||
| Ονομαστική Ισχύς: | 600 Watts RMS | 600 Watts RMS |
| Ονομαστική THD: | <0.03% | <0.03% |
| Αμερική | 120 V, 60 Hz | 120 V, 60 Hz |
| Ευρώπη | 230 V, 50 Hz | 230 V, 50 Hz |
| Υλικό Καμπίνας | Κόντρα Πλακέ 18mm | Κόντρα Πλακέ 18mm |
| Διαστάσεις (w x h x d cm) 47x58x60 | 50x66x60 | |
| Καθαρό Βάρος (Kg) | 38 | 44 |
Οδηγίες ασφαλείας:
Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
Συντήρηση:
Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.
Εγγύηση:
Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.
Γενικά:
Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.
Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.
Προσοχή:
Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
