Produkttyp	Aktiv subwoofer
Märke	Konig
Modell	OSPSX115SA
Frekvensomfång	40 Hz - 200 Hz
SPL (1W/1m)	102 dB
Maximal SPL (1m)	124 dB
Ingångstyp	Balanserad differentiell
Ingångsimpedans	20 kOhm
Ingångsskydd	Skyddad nivå
Lågfrekvenstransduktor	15" (386 mm) med 4" (99,2 mm) talspole
Effektförstärkare (RMS)	600 W RMS
Total harmonisk distorsion (THD)	< 0,03 %
Strömförsörjning	120 V/60 Hz (USA) eller 230 V/50 Hz (Europa)
Kabinettmaterial	18 mm plywood
Mått (B x H x D)	47 x 58 x 60 cm
Nettovikt	38 kg
Huvudfunktioner	Nivåreglering, frekvenskontroll (40-200 Hz), toppindikator, lågpass/helområdesomkopplare, länkutgång (daisy chain)
Underhåll och rengöring	Rengör endast med torr trasa; använd inte lösningsmedel eller slipmedel; undvik fukt
Säkerhet	Öppna inte apparaten; koppla ur vid problem; skydda från vatten och fukt
Reservdelar och reparerbarhet	Standard utbytbart säkring; ventilationsöppningar ska hållas rena; reparation endast av kvalificerad tekniker
Allmän information	Design och specifikationer kan ändras utan föregående meddelande; spara manual och förpackning för framtida referens

Vanliga frågor - OSPSX115SA KONIG

Hur ansluter jag subwoofern till ett mixerbord?

Använd en XLR hona (huvudingång) med en balanserad linjenivåsignal. Du kan även använda en 1/4-tums TRS-ingång. Se till att anslutningen följer AES-standard (stift 2 = signal +, stift 3 = signal -, stift 1 = jord).

Vad gör jag om subwoofern inte producerar något ljud?

Kontrollera först att strömbrytaren är påslagen och att nätkabeln är ansluten. Se till att volymkontrollen inte är på minimum. Kontrollera även att signalkällan är aktiv och att XLR- eller jackanslutningarna är korrekta.

Hur ställer jag in subwooferns delningsfrekvens?

Använd frekvenskontrollen (nr 03 på den nedre bakpanelen) för att justera delningsfrekvensen mellan 40 Hz och 200 Hz. Vrid ratten för att hitta bästa integration med huvudhögtalarna.

Vad används toppindikatorn (Clip) till?

Toppindikatorn tänds när effektbegränsningen är aktiv, vilket förhindrar överbelastning av transduktorerna. Enstaka blinkningar är normala, men om den lyser konstant, sänk volymen på källan eller subwoofern för att undvika skador.

Hur kedjar jag ihop flera subwoofers eller högtalare?

Använd länkutgången (XLR hane). Anslut insignalen till den första subwoofern, koppla sedan dess utgång till nästa enhets ingång. Signalen är exakt samma som ingången, utan ytterligare bearbetning. På så sätt kan du kaskadkoppla flera enheter.

Vilka är strömförsörjningskraven?

Denna modell fungerar på 120 V/60 Hz (USA-version) eller 230 V/50 Hz (Europa-version). Strömförbrukningen beror på förstärkaren (600 W RMS). Se till att eluttaget ger rätt spänning och tillräcklig strömstyrka. Använd en jordad nätkabel.

Kan jag placera subwoofern utomhus?

Ja, men den måste skyddas från regn och fukt. Subwoofern är avsedd att stå på golvet. Häng den aldrig i handtagen. Undvik exponering för vätskor för att förhindra kortslutning.

Hur rengör jag subwoofern?

Använd en torr, mjuk trasa för att damma av ytorna. Använd aldrig lösningsmedel, alkohol eller slipmedel. Se till att ventilationsöppningarna på baksidan hålls rena för god ventilation.

Vad gör jag om säkringen går?

Koppla först ur apparaten. Byt säkringen till en identisk modell med samma värde och typ. Om problemet kvarstår, kontakta en kvalificerad tekniker eftersom det kan indikera ett internt fel.

Vad är garantin för denna produkt?

Ingen garanti eller ansvar accepteras vid modifiering eller felaktig användning av apparaten. Spara manual och förpackning för referens. Specifikationer kan ändras utan föregående meddelande.

BRUKSANVISNING OSPSX115SA KONIG

Aktivt högtalarsystem 15" + 12"

MANUAL DE UTILIZARE (p. 42)

Sistem activ de difuzoare 15" + 12"

BRUGERVEJLEDNING (p. 50)

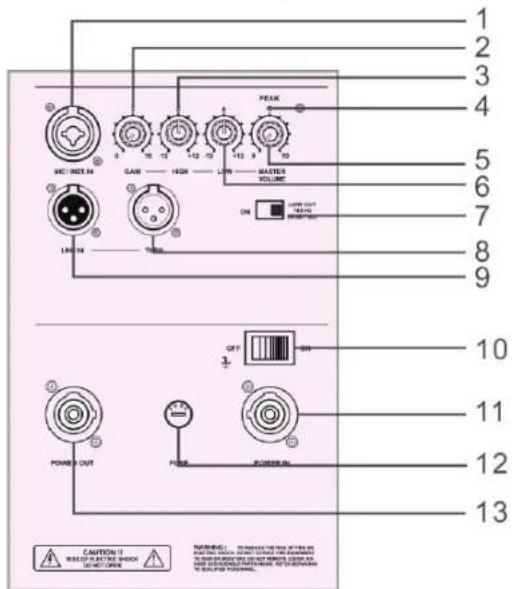

Beskrivning av panelens baksida – Övre Högtalare

01. Mikrofon/ Linjeingång XLR/1/4 TRS (teleplugg) ingångsjack
02. Mikrofonens (Mic) förstärkning	Justera mikrofonnivån
03. Frekvenskorrigeringens (EQ) höga kontroll	Frekvenskorrigeringens (EQ) inställning för höga frekvenser
04. Toppvärdesmätare	Toppvärdesmätaren förhindrar förstärkarens utgångar från att överväxla omvandlarna. Det lyser när begränsaren är aktiverad. Det är okej för toppen indikatorn att blinka då och då, men om den blinkar allt för ofta eller lyser kontinuerligt, skruva ner nivåregleringen.
05. Huvudvolymen Denna ratt justerar all signalinmatning eller mikrofonens (Mic) nivå.
06. Frekvenskorrigeringens (EQ) låg kontroll	Frekvenskorrigeringens (EQ) inställning för låga frekvenser
07. Låg/full omkopplare för våglängdsområden	När omkopplaren är avstängd, kan den övre högtalaren användas som en heltäckande högtalare.
08. Genom (heltäckande uteffekt)	Hankontakten av typ XLR som ger exakt samma signal som är ansluten till huvudingången. Använd den för att kedjekoppla flera aktiva system tillsammans från samma signalkälla.
09. Huvudingången Honkontakt av typ XLR som accepterar en balanserad linjenivåsignal från ett mixerbord eller annan signalkälla.
10. Strömbrytare Använd denna brytare för att slå på och av systemet. Kontrollera signalkällans nivåkontroll sänks innan du slår på den.
11. Strömmen på	Det är här du ansluter nätsladden med att förse växelström. Anslut sladden i ett AC-uttag, som är korrekt konfigurerad för just din modell.
12. Säkringshållare När ett problem uppstår i detta system, kommer säkringen att stänga av strömmen. För att ersätta, använda en vanlig säkring som anges.
13. Strömmen av	Växelström ut till toppsystemet eller varje annat aktivt system som är utrustad med powercon-3.

Beskrivning av panelens baksida – Subwoofer

01. Heltäckande ineffekt	Honkontakt av typ XLR som accepterar en balanserad linjenivåsignal från ett mixerbord eller annan signalkälla.
02. Nivåkontroll för Subwoofer	Justerar nivån till Subwoofer. Använd detta som utgångspunkt för fastställande av balans mellan Subwoofer och huvudhögtalare.
03. Frekvensreglering	Med denna kontroll kan du justera basfrekvensen från 40 Hz till 200 Hz för att balansera bas och de övre högtalarna.
04. Begränsa toppvärdesmätaren	Toppvärdesmätaren förhindrar förstärkarens utgångar från att överväxla omvandlarna. Det lyser när begränsaren är aktiverad. Det är okej för toppvärdesmätaren att blinka ibland, men om den blinkar ofta eller lyser konstant, skruva ner nivåkontrollen.
05. Genom (heltäckande uteffekt)	Hankontakten av typ XLR som ger exakt samma signal som är ansluten till huvudingången. Använd den för att kedjekoppla flera aktiva system tillsammans från samma signalkälla.
06. Strömbrytare Använd	denna brytare för att slå på och av systemet. Kontrollera signalkällans nivåkontroll sänks innan du slår på den.
07. Strömmen på	Det är här du ansluter nätsladden med att förse växelström. Anslut sladden i ett AC-uttag, som är korrekt konfigurerad för just din modell.
08. Säkringshållare När ett	problem uppstår i detta system, kommer säkringen att stänga av strömmen. För att ersätta, använda en vanlig säkring som anges.
09. Strömmen av	Växelström ut till toppsystemet eller varje annat aktivt system som är utrustad med powercon-3.

TIPS

Utsätt inte elektroniska kretsar för fukt!

När systemet befinner sig utomhusmiljö, se till att skydda det från regn. Undvik att ha drycker och alla andra vätskor i närheten av skåpen för att skydda dess elektroniska komponenter från kortslutningar.

Säkerställa att ledningarna i skåpens bakre paneler är fria från smuts och att systemet är väl ventilerat, annars kan elektroniska komponenter komma att överhettas och ta skada.

ANSLUTNINGAR

Systemet har en honkontakt XLR ingång som accepterar en balanserad linjenivå signal.

När du ansluter en balanserad signal, se till att den är kopplad till AES (Audio Engineering Society) standard:

Om du ansluter en obalanserad signal till systemets balanserade ingång, vara säker på att signalanslutningen hög (varm) är kopplad till stift 2 och den obalanserade jordanslutningen är kopplad till de låga och jordanslutningarna av den balanserade ingången. Om det finns ett grund-loop problem (felkoppling), försök ansluta den obalanserade jordanslutningen bara till ingången för låganslutning (stift 3), och lämna ingången för jordanslutningen frånkopplad.

Genom de anslutningarna för uteffekt, gör att du kan ansluta mer än en bas eller andra aktiva högtalare till systemet.

Sätt bara in de heltäckande ingångarna till den första högtalaren, och jämka samman den högtalaren genom uttagen till nästa högtalare som ingångar, och så vidare, kedjekoppling med flera högtalare. Den kopplande pluggen är kopplad direkt från den heltäckande ingångsanslutningen (det finns ingen elektronisk krets mellan), så att signalen som kommer ut genom jackuttaget är exakt samma som signalen som går in.

PLACERING

Bassystemet är utformat för att placeras på golvet.

Försök aldrig att suspendera systemet via handtagen. Som med alla elektriska komponenter, skydda systemet från fukt.

Om du ställer upp systemet för utomhusbruk, se till att de är under tak om du förväntar dig regn.

VÄXELSTRÖM

Kontrollera att systemet är anslutet till ett uttag som kan leverera rätt spänning som anges för din modell. Se också till att den elektriska källan kan leverera tillräckligt med strömstyrka för alla komponenter som är anslutna till den. Vi rekommenderar att en stark leverans av växelström används, eftersom förstärkarna ställer höga krav på AC linjen.

Dålig basprestanda orsakas ofta av en svag AC till förstärkare. Ta aldrig bort jordstiften på nätsladden från basen eller någon annan komponent.

TEKNISKA SPECIFIKATIONER

OSP-SX110ta OSP-SX112ta
TOPP/ 10" HELTÄCKANDE TOPP/12" HELTÄCKANDE

Skåp	Mellan/Hög	Mellan/Hög
	Heltäckande	Heltäckande
Konfiguration Kompakt 2-vägs Kompakt 2-vägs
Nominell Impedans 4 Ohm 4 Ohm
Märkeffekt RMS 200 watt 300 Watt
SPL 1w/1m	100 dB	101 dB
Frekvensomfång	(-10dB) 55-20KHz	45-20KHz
Bevakningsvinkel	90°×40°	90°×40°
Delningsfrekvens	3000 Hz	2000 Hz
Skydd för ljudspole	PTC	PTC
Hög komponenter	1" Driver	1" Driver
Mellan (låg) komponenter	1x10/200	1x12/300
	10"	12"
Material	Plywood 18mm	Plywood 18mm
Finish	Svart lack	Svart lack
Mått (w x h x d cm)	36x56x38	42x62x43
Nettovikt (kg) 19	25

OSP-SX115sa OSP-SX118sa

	SUB-WOOFER/15"		SUB-WOOFER/18"
Frekvensområde:	40Hz-200Hz		40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
14W (max.) ) SPL@1m: 124 dB 124 dB
Typ av ineffekt: Balanserad differential Balanserad differential
Ingångsimpedans: 20K Ohms 20K Ohms
Ingångsskydd:	Nivåskydd		Nivåskydd
Låg-frekvens omvandlare
Diameter: 15" (386mm) 18" (463mm)
Ljudspolens Diameter: 4" (99.2mm) 4" (99.2mm)
Lågfrekvent effektförstärkare
Märkeffekt:	600 watt RMS	600 watt RMS
Klassad THD:	<0,03%	<0,03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Skåpmaterial	Plywood 18mm	Plywood 18mm
Mått (w x h x d cm)	47x58x60 50x66x60
Nettovikt (Kg)	38.	44.

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
