OSPSX115SA - Subwoofer KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Subwoofer
Marke	Konig
Modell	OSPSX115SA
Frequenzgang	40 Hz - 200 Hz
SPL (1W/1m)	102 dB
Maximaler SPL (bei 1m)	124 dB
Eingangstyp	Symmetrisch differenziell
Eingangsimpedanz	20 kOhm
Eingangsschutz	Geschützter Pegel
Tiefton-Lautsprecher	15" (386 mm) mit 4" (99,2 mm) Schwingspule
Verstärkerleistung (RMS)	600 Watt RMS
Gesamtklirrfaktor (THD)	< 0,03 %
Spannungsversorgung	120 V/60 Hz (USA) oder 230 V/50 Hz (Europa)
Gehäusematerial	18 mm Sperrholz
Abmessungen (B x H x T)	47 x 58 x 60 cm
Nettogewicht	38 kg
Hauptfunktionen	Pegelregelung, Frequenzregelung (40-200 Hz), Clip-Indikator, Low-Cut / Full Range Schalter, Daisy-Chain-Ausgang
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden; Feuchtigkeit vermeiden
Sicherheit	Gerät nicht öffnen; bei Problemen vom Netz trennen; vor Wasser und Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Standard-Sicherung austauschbar; Lüftungsöffnungen sauber halten; Reparatur nur durch qualifiziertes Fachpersonal
Allgemeine Informationen	Design und technische Daten können ohne Vorankündigung geändert werden; Handbuch und Verpackung für späteren Nachschlag aufbewahren

Häufig gestellte Fragen - OSPSX115SA KONIG

Wie schließe ich den Subwoofer an ein Mischpult an?

Verwenden Sie einen XLR-Eingang (female) (Haupteingang) mit einem symmetrischen Line-Pegel-Signal. Sie können auch einen 1/4" TRS-Klinkeneingang verwenden. Stellen Sie sicher, dass die Verbindung der AES-Norm entspricht (Pin 2 = Signal +, Pin 3 = Signal -, Pin 1 = Masse).

Was tun, wenn der Subwoofer keinen Ton von sich gibt?

Überprüfen Sie zunächst, ob der Netzschalter auf Ein steht und das Netzkabel eingesteckt ist. Stellen Sie sicher, dass der Lautstärkeregler nicht auf Minimum steht. Überprüfen Sie auch, ob das Quellsignal vorhanden ist und die XLR- oder Klinkenanschlüsse korrekt sind.

Wie stelle ich die Trennfrequenz des Subwoofers ein?

Verwenden Sie den Frequenzregler (Nr. 03 auf der unteren Rückseite), um die Trennfrequenz zwischen 40 Hz und 200 Hz einzustellen. Drehen Sie den Knopf, um die beste Integration mit den Hauptlautsprechern zu finden.

Wozu dient der Clip-Indikator?

Der Clip-Indikator leuchtet auf, wenn die Leistungsbegrenzung aktiv ist, um eine Überlastung der Wandler zu vermeiden. Ein gelegentliches Aufleuchten ist normal, leuchtet er jedoch dauerhaft, reduzieren Sie die Lautstärke der Quelle oder des Subwoofers, um Schäden zu vermeiden.

Wie verbinde ich mehrere Subwoofer oder Lautsprecher in einer Kette (Daisy Chain)?

Verwenden Sie den XLR-Stecker-Link-Ausgang (Bias). Schließen Sie das Eingangssignal an den ersten Subwoofer an und verbinden Sie dann dessen Ausgang mit dem Eingang des nächsten. Das Signal wird exakt wie der Eingang ausgegeben, ohne zusätzliche Verarbeitung. So können Sie mehrere Einheiten in Kaskade schalten.

Welche Anforderungen an die Stromversorgung gibt es?

Dieses Modell arbeitet mit 120 V/60 Hz (US-Version) oder 230 V/50 Hz (Europa-Version). Der Stromverbrauch hängt vom Verstärker ab (600 W RMS). Stellen Sie sicher, dass die Steckdose die richtige Spannung und ausreichend Stromstärke liefert. Verwenden Sie ein Netzkabel mit Erdung.

Kann ich den Subwoofer im Freien aufstellen?

Ja, aber er muss vor Regen und Feuchtigkeit geschützt werden. Der Subwoofer ist für den Bodenbetrieb ausgelegt. Hängen Sie ihn niemals an den Griffen auf. Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten, um Kurzschlüsse zu verhindern.

Wie reinige ich den Subwoofer?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberflächen zu entstauben. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Achten Sie darauf, dass die Lüftungsöffnungen auf der Rückseite sauber bleiben, um eine gute Belüftung zu gewährleisten.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie zuerst das Gerät vom Stromnetz. Ersetzen Sie die Sicherung durch eine identische Sicherung mit demselben Wert und derselben Ausführung. Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal, da dies auf einen internen Fehler hinweisen kann.

Welche Garantie gibt es für dieses Produkt?

Es wird keine Garantie oder Haftung bei Modifikationen oder falscher Verwendung des Geräts übernommen. Bewahren Sie das Handbuch und die Verpackung für späteren Nachschlag auf. Technische Daten können ohne Vorankündigung geändert werden.

BEDIENUNGSANLEITUNG OSPSX115SA KONIG

Aktives Lautsprechersystem 15" + 12"

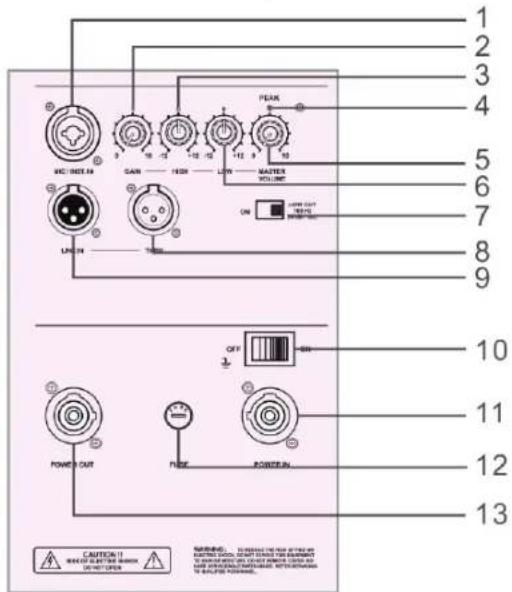

Beschreibung der Rückseite - Oberer Lautsprecher

01. Mikrofon-/Line-Eingang XLR/1/4 TRS (Tip-Ring Hülse) Eingangsbuchse
02. Mikrofon-Lautstärke Einstellen der Lautstärke des Mikrofons
03. EQ-Hochtonregler EQ-Einstellung für hohe Frequenzen
04. Peak-Anzeige	Die Peak-Anzeige verhindert ein Übersteuern der Ausgänge des Verstärkers. Sie leuchtet auf, wenn der Begrenzer aktiviert ist. Es ist in Ordnung, wenn die Peak-Anzeige gelegentlich aufleuchtet, wenn sie jedoch häufig blinkt oder ständig leuchtet, sollten Sie die Lautstärke herunterregeln.
05. Master-Lautstärke	Dieser Regler regelt die Lautstärke aller Signaleingänge oder des Mikrofons.
06. EQ-Bassregler EQ-Einstellung für niedrige Frequenzen
07. Hochpassfilter/Breitband-Umschalter	Wenn dieser Schalter ausgeschaltet ist, kann der obere Lautsprecher als Breitbandlautsprecher verwendet werden.
08. Durchschleifen(Breitbandausgang)	XLR-Stecker, schleift das Eingangssignal durch. Verwenden Sie diesen, um mehrere aktive Systeme an der gleichen Signalquelle miteinander in Reihe zu schalten.
09. Main-Eingang XLR-Buchse, für ein symmetrisches Line-Signal von einem Mischpult oder einer anderen Signalquelle.
10. Netzschalter Verwenden	Sie diesen Schalter, um das System ein- und auszuschalten. Stellen Sie sicher, dass der Pegelregler für die Signalquelle runtergeregelt ist, bevor Sie ihn einschalten.
11. Netzanschluss Hier stecken	Sie das Stromkabel an, um die Stromversorgung herzustellen. Schließen Sie das Netzkabel an einer Steckdose an, die für Ihr jeweiliges Modell geeignet ist.
12. Sicherungshalter Wenn ein Problem auf diesem System auftritt, unterbricht die Sicherung die Stromversorgung. Um sie zu ersetzen, benutzen Sie eine Standardsicherung wie angegeben.
13. Stromausgang Wechselstromausgang zum oberen oder einem anderen aktiven System, welches mit Powercon-3 ausgestattet ist.

Beschreibung der Rückseite - Bass-Lautsprecher

01. Breitbandeingang	XLR-Buchse, die ein symmetrisches Line-Signal von einem Mischpult oder einer anderen Signalquelle akzeptiert.
02. Subwoofer-Lautstärkeregler	Regelt die Lautstärke des Subwoofers Verwenden Sie diese als Ausgangspunkt zur Einstellung der Balance zwischen Subwoofer und Hauptlautsprecher.
03. Frequenzsteuerung	Mit diesem Regler können Sie die Bassfrequenz von 40 Hz bis 200 Hz einstellen, um den Bass und die oberen Lautsprecher auszugleichen.
04. Limit-Peak-Anzeige	Die Peak-Anzeige verhindert, dass die Ausgänge des Verstärkers die Wandler überlagern. Sie leuchtet auf, wenn der Begrenzer aktiviert ist. Es ist in Ordnung, wenn die Peak-Anzeige gelegentlich aufleuchtet, wenn sie jedoch häufig blinkt oder ständig leuchtet, sollten Sie die Lautstärke herunterregeln.
05. Durchschleifen (Breitbandausgang)	XLR-Stecker, der genau das gleiche Signal, das an der Eingangsbuchse anliegt, weitergibt. Verwenden Sie diesen, um mehrere aktive Systeme an der gleichen Signalquelle miteinander in Reihe zu schalten.
06. Netzschalter	Verwenden Sie diesen Schalter, um das System ein- und auszuschalten. Stellen Sie sicher, dass der Pegelregler für die Signalquelle runtergeregelt ist, bevor Sie ihn einschalten.
07. Netzanschluss Hier stecken	Sie das Stromkabel an, um die Stromversorgung herzustellen. Schließen Sie das Netzkabel an einer Steckdose an, die für Ihr jeweiliges Modell geeignet ist.
08. Sicherungshalter Wenn ein Problem auf diesem System auftritt, unterbricht die Sicherung die Stromversorgung. Um sie zu ersetzen, benutzen Sie eine Standardsicherung wie angegeben.
09. Stromausgang	Wechselstromausgang zum oberen oder einem anderen aktiven System, welches mit Powercon-3 ausgestattet ist.

HINWEISE

Setzen Sie die elektronischen Bauteile keiner Feuchtigkeit aus!

Wenn das System im Freien aufgestellt wird, stellen Sie sicher, dass Sie es vor Regen schützen. Halten Sie Getränke und alle anderen Flüssigkeiten vom Gehäuse fern, um ihre elektronischen Komponenten vor Kurzschlüssen zu schützen.

Stellen Sie sicher, dass die Schlitze auf den Gehäuserückwänden frei von Schmutz sind und das System ordnungsgemäß belüftet wird, da sonst die elektronischen Bauteile überhitzen und Schaden nehmen können.

ANSCHLÜSSE

Das System hat einen XLR-Eingang, der ein symmetrisches Line-Signal akzeptiert.

Wenn Sie ein symmetrisches Signal anlegen, müssen Sie sicherstellen, dass es nach AES-Standard (Audio Engineering Society) verbunden ist:

Wenn Sie ein unsymmetrisches Signal an den symmetrischen Eingang des Systems anlegen, stellen Sie sicher, dass die Signal-High-Verbindung (hot) mit Pin 2 und die unsymmetrische Masseverbindung mit den Low- und Masseanschlüssen des symmetrischen Eingangs verbunden ist. Wenn es eine Masseschleife gibt, versuchen Sie, die unsymmetrische Masseverbindung nur mit dem Input-Low-Anschluss (Pin 3) zu verbinden und den Eingang für die Masseverbindung frei zu lassen.

Die Durchschleifausgänge ermöglichen es Ihnen, mehr als einen Bass- oder andere Aktivlautsprecher an Ihr System anzuschließen.

Stecken Sie einfach die Breitband-Eingangsverbindung an den Eingangsbuchsen des ersten Lautsprechers an und verbinden Sie diesen Lautsprecher mit den Eingangsbuchsen des nächsten Lautsprechers und so weiter, so dass Sie mehrere Lautsprecher miteinander in Reihe schalten. Die Durchschleifbuchse ist direkt mit dem Breitband-Eingangsanschluss verdrahtet (es gibt keine Elektronik dazwischen), so dass das Signal aus der Buchse genau das gleiche wie das anliegende Tonsignal ist.

PLATZIERUNG

Der Bass ist darauf ausgelegt, auf dem Boden aufgestellt zu werden.

Versuchen Sie niemals, das System an seinen Griffen aufzuhängen. Schützen Sie wie bei allen elektrischen Komponenten das System vor dem Einfluss von Feuchtigkeit.

Wenn Sie das System im Freien einsetzen, stellen Sie sicher, dass Sie es unter einer Abdeckung aufstellen, wenn Sie Regen erwarten.

STROMVERSORGUNG

Achten Sie darauf, dass das System an eine Steckdose angeschlossen ist, die in der Lage ist, Ihr Modell mit der richtigen dafür nötigen Spannung zu versorgen. Achten Sie auch darauf, dass Ihr Stromversorger genug Leistung für alle angeschlossenen Komponenten liefern kann. Wir empfehlen, eine starke Wechselstromzufuhr zu verwenden, weil der Verstärker hohe Lastanforderungen an die Stromleitung stellt. Schlechte Bassleistung wird oft von einer schwachen Stromversorgung des Verstärkers verursacht. Entfernen Sie niemals die Masseverbindung des Stromkabels des Basses oder einer anderen Komponente.

TECHNISCHE DATEN

OSP-SX110ta	OSP-SX112ta
TOP / 10" BREITBAND TOP / 12" BREITBAND
Gehäuse	Mittel/Hoch	Mittel/Hoch
	Breitband	Breitband
Bauweise Kompakt 2-Wege Kompakt 2-Wege
Nom. Impedanz 4 Ohm 4 Ohm
Nennleistung RMS 200 Watt 300 Watt
SPL 1W/1m 100 dB 101 dB
Frequenzgang	(-10 dB) 55-20 KHz	45 - 20 KHz
Abstrahlwinkel	90°×40°	90°×40°
Übergangsfrequenz	3000 Hz	2000 Hz
Schwingspulenschutz	PTC	PTC
Komponenten Hoch	1" Treiber	1" Treiber
Komponenten Mittel (Bass)	1x10/200	1x12/300
	10"	12"

Material Sperrholz 18 mm Sperrholz 18 mm
Endverarbeitung	Schwarzlack	Schwarzlack
Abmessungen (B x H x T cm)	36x56x38 42x62x43
Nettogewicht (kg)	19 25
OSP-SX115sa	OSP-SX118sa
SUBWOOFER / 15" SUBWOOFER / 18"
Frequenzbereich: 40 Hz - 200 Hz 40 Hz - 200 Hz
SPL 1W/1m: 102 dB 102 dB
Max. SPL@1m: 124 dB 124 dB
Eingangstyp:	Symmetrisches	Differential	Symmetrisches
Eingangsimpedanz:	20K Ohm	20K Ohm
Eingangsschutz:	Pegelgeschützt	Pegelgeschützt
Tieftöner
Durchmesser:	15" (386 mm)	18" (463 mm)
Schwingspulendurchmesser:	4" (99,2 mm)	4" (99,2 mm)
NF-Endverstärker
Nennleistung:	600 Watt RMS	600 Watt RMS
Klirrfaktor:	< 0,03 %	< 0,03 %
USA	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz

Gehäusematerial Sperrholz 18 mm Sperrholz 18 mm
Abmessungen (B x H x T cm) 47x58x60 50x66x60
Nettogewicht (kg) 38 44

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
