BEDIENUNGSANLEITUNG OSPSX118SA KONIG

Aktives Laufsprechersystem 15" + 12"

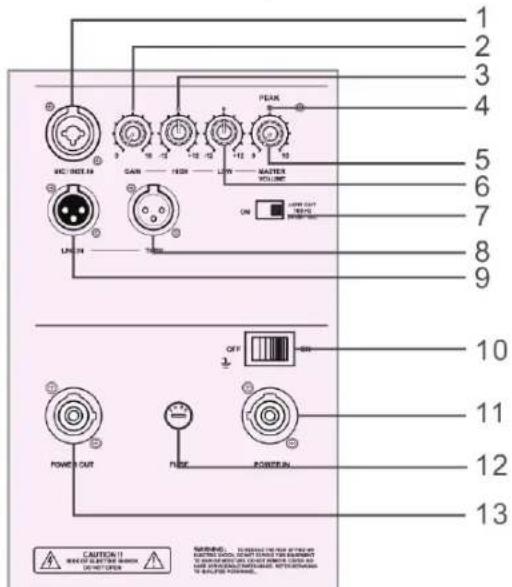

Beschreibung der Rückseite - Oberer Laufsprecher

01. Mikrofon-/Line-Eingang XLR/1/4 TRS (Tip-Ring Hülse) Eingangsbuchse
02. Mikrofon-Lautstärke Einstellen der Lautstärke des Mikrofons
03. EQ-Hochtonregler EQ-Einstellung für hohe Frenzen
04. Peak-Anzeige	Die Peak-Anzeige verhindert ein Übersteuern der Ausgänge des Verständerkers. Sie leuchtet auf, wenn der Begrenzer aktiviert ist. Es ist in Ordnung, wenn die Peak-Anzeige gelegentlich aufleucht, wenn sie jedoch hαufig blinkt oder ständig leuchtet, sollen den Sie die Lautstärke herunterregeln.
05. Master-Lautstärke	Dieser Regler regelt die Lautstärke aller Signaleingänge oder des Mikrofons.
06. EQ-Bassregler EQ-Einstellung für niedrige Frenzen
07. Hochpassfilter/ Breitband-Umschalter	Wenn dieser Schalter ausgeschaltet ist, kann der obere Laufsprecher als Breitbandlautsprecher verwendet werden.
08. Durchschnittifen (Breitbandausgang)	XLR-Stecker, schleift das Eingangssignal durch. Verwenden Sie diesen, um mehrere aktive Systeme an der gleichen Signalquelle miteinander in Reihe zu schalten.
09. Main-Eingang XLR-Buch	se, für ein symmetrisches Line-Signal von einem Mischpult oder einer anderen Signalquelle.
10. Netzschalter Verwendungen	Sie diesen Schalter, um das System ein- und auszuschalten. Stellen Sie sicher, dass der Pegelregler für die Signalquelle runtergeregt ist, bevor Sieihn einschalten.
11. Netzanschluss Hier stecken	Sie das Stromkabel an, um die Stromversorgung herzustellen. Schließen Sie das Netzkabel an einer Steckdose an, die für Ihr jeweiliges Modell geeignet ist.
12. Sicherungshalter Wenn ein Problem auf thisem System auftritt, unterbricht die Sicherung die Stromversorgung. Um sie zu ersetzen, benutzen Sie eine Standardsicherung wie angegeben.
13. Stromausgang Wechselstromausgang zum oberen oder einem anderen aktiven System, welches mit Powercon-3 ausgestattet ist.

Beschreibung der Rückseite - Bass-Lautsprecher

01. Breitbandeingang	XLR-Buchse, die ein symmetrisches Line-Signal von einem Mischpulf oder einer anderen Signalquelle akzeptiert.
02. Subwoofer-Lautstärkeregler	Regelt die Lautstärke des Subwoofer's Verwenden Sie diese als Ausgangspunkt zur Einstellung der Balance zwischen Subwoofer und Hauptloutsprecher.
03. Frequenzsteuerung	Mit thisem Regler konnen Sie die Bassfrequenz von 40 Hz bis 200 Hz einstellen, um den Bass und die oberen Loutsprecher auszugleichen.
04. Limit-Peak-Anzeige	Die Peak-Anzeige verhindert, dass die Ausgänge des Verstärkers die Wandler überlagern. Sie leuchtet auf, wenn der Begrenzer aktiviert ist. Es ist in Ordnung, wenn die Peak-Anzeige gelegentlich aufleuchtet, wenn sie jedoch*häufig blinkt oder ständig leuchtet, sollen den Sie die Lautstärke herunterregeln.
05. Durchschnittlichen(Breitbandausgang)	XLR-Stecker, der tatsäch das gleiche Signal, das an der Eingangsbuchse anliegt, weitergibt. Verwenden Sie diesen, um mehrere aktive Systeme an der gleichen Signalquelle miteinander in Reihe zu schalten.
06. Netzschalter	Verwenden Sie diesen Schalter, um das System ein- und auszuschalten. Stellen Sie safer, dass der Pegelregler für die Signalquelle runtergeregt ist, bevor Sieihn einschalten.
07. Netzanschluss Hier stecken Sie das Stromkabel an, um die Stromversorgung Herzluststellen.Schreiben Sie das Netzkabel an einer Steckdose an, die für Ihr jeweiliges Modell geeignet ist.
08. Sicherungshalter Wenn ein Problem auf dieser System auftritt, unterbricht die Sicherung die Stromversorgung. Um sie zu ersetzen, benutzen Sie eine Standardsicherung wie angegeben.
09. Stromausgang Wechselstromausgang zum oberen oder einem anderen aktiven System, welches mit Powercon-3 ausgestattet ist.

HINWEISE

Setzen Sie die elektronischen Bauteile keiner Feuchtigkeit aus!

Wenn das System im Freien aufgestellt wird, stellen Sie safer, dass Sie es vor Regen schützen. Halten Sie Getränke und alle anderen Flüssigkeiten vom Gehäuse fern, um ihre elektronischen Komponenten vor Kurzschlüssen zu schützen.

Stellen Sie sichere, dass die Schlitze auf den Gehäuserückwänden frei von Schmutz sind und das System ordnungsgemäß beluftet wird, da sonst die elektronischen Bauteile überhitzen und Schadennehmen können.

ANSCHLUSSE

Das System hat einen XLR-Eingang, der ein symmetrisches Line-Signal akzeptiert.

Wenn Sie ein symmetrisches Signal anlagen, müssen Sie sicherstellen, dass es nach AES-Standard (Audio Engineering Society) verbunden ist:

Wenn Sie ein unsymmetrisches Signal an den symmetrischen Eingang des Systems anlagen, stellen Sie sicher, dass die Signal-High-Verbindung (hot) mit Pin 2 und die unsymmetrische Masseverbindung mit den Low- und Masseanschlüssen des symmetrischen Eingangs verbunden ist. Wenn es eine Masseschleife gibt, versuchen Sie, die unsymmetrische Masseverbindung nur mit dem Input-Low-Anschluss (Pin 3) zu verbinden und den Eingang für die Masseverbindung frei zu halten.

Die Durchschnittseffektengänge ermögen, mehr als einen Bass- oder andere Aktivlautsprecher an Ihr System anzuschreiben.

Stecken Sie einfach die Breitband-Eingangsgerbindung an den Eingangsbuchsen des ersten Laufsprechers an und verbinden Sie diesen Laufsprecher mit den Eingangsbuchsen des nachsten Laufsprechers und so weiter, so dass Sie mehrere Laufsprecher miteinander in Reihe schalten. Die Durchschnittbuchse ist direkt mit dem Breitband-Eingangsanschluss verdrahtet (es gibt keine Elektronik dazwischen), so dass das Signal aus der Buchse besteht das gleiche wie das anliegende Tonsignal ist.

PLATZIERUNG

Der Bass ist darauf ausgelegt, auf dem Boden aufgestellt zu werden.

Versuchen Sie niemals, das System an seinen Griffen aufzuhängen. Schützen Sie wie bei allen elektrischen Komponenten das System vor dem Einfluss von Feuchtigkeit.

Wenn Sie das System im Freien einsetzen, stellen Sie safer, dass Sie es unter einer Abdeckung aufstellen, wenn Sie Regen erwarten.

STROMVERSORGUNG

Achten Sie darauf, dass das System an eine Steckdose angeschlossen ist, die in der Lage ist, Ihr Modell mit der richtigen davon nötigen Spannung zu versorgen. Achten Sie auch darauf, dass ihr Stromversorger genug Leistung für alle angeschlossenen Komponenten liefern kann. Wir empfehlen, eine starke

Wechselstromzufahr zu verwenden, weil der Veränder hohe Lastanforderungen an die Stromleitung stellt. Schlechte Bassleistung wird oft von einer schwachen Stromversorgung des Veränderkers verursacht. Entfern Sie niemals die Masseverbindung des Stromkabels des Basses oder einer anderen Komponente.

TECHNISCHE DATEN

OSP-SX110ta	OSP-SX112ta
TOP / 10" BREITBAND TOP / 12" BREITBAND
Gehäuse	Mittel/Hoch	Mittel/Hoch
	Breitband	Breitband
Bauweise Kompakt 2-Wege Kompakt 2-Wege
Nom. Impedanz 4 Ohm 4 Ohm
Nennleistung RMS 200 Watt 300 Watt
SPL 1W/1m 100 dB 101 dB
Frequenzgang	(-10 dB) 55-20 KHz	45 - 20 KHz
Abstrahlwinkel	90°×40°	90°×40°
Übergangsfrequency	3000 Hz	2000 Hz
Schwingspulenschutz	PTC	PTC
KOMPONENTen Hoch	1" Treiber	1" Treiber
KOMPONENTen Mittel (Bass)	1x10/200	1x12/300
	10"	12"
Material Sperrholz 18 mm Sperrholz 18 mm
Endverarbeitung	Schwarzlack	Schwarzlack
Abmessungen (B x H x T cm)	36x56x38 42x62x43
Nettogewicht (kg)	19 25
OSP-SX115sa	OSP-SX118sa
SUBWOOFER / 15" SUBWOOFER / 18"
Frequenzbereich: 40 Hz - 200 Hz	40 Hz - 200 Hz
SPL 1W/1m: 102 dB	102 dB
Max. SPL@1m: 124 dB	124 dB
Eingangstyp:	Symmetrisches	Differential Symmetrisches
Eingangsimpedanz:	20K Ohm	20K Ohm
Eingangsschutz:	Pegelgeschützt	Pegelgeschützt
Tiefftern
Durchmesser:	15" (386 mm)	18" (463 mm)
Schwingspulendurchmesser:	4" (99,2 mm)	4" (99,2 mm)
NF-Endverträker
Nennleistung:	600 Watt RMS	600 Watt RMS
Klirrfaktor:	< 0,03 %	< 0,03 %
USA	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz

Gehäusematerial Sperrholz 18 mm Sperrholz 18 mm
Abmessungen (B× H× Tcm) 47x58x60 50x66x60
Nettogewicht (kg) 38 44

Sicherheitsvorkehrungen:

VORSICHT

STROMSCHLAGGGEFAHR

NICTOTFFNEN

Um das Risiko eines elektrischen Schlags zu verringn, sollte theseus Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäß Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.
