BRUKSANVISNING OSPSX118SA KONIG

Fuldt omrade Fuldt omrade

Konfiguration Kompakt 2-vejs Kompakt 2-vejs

Nom. Impedans 4 Ohm 4 Ohm

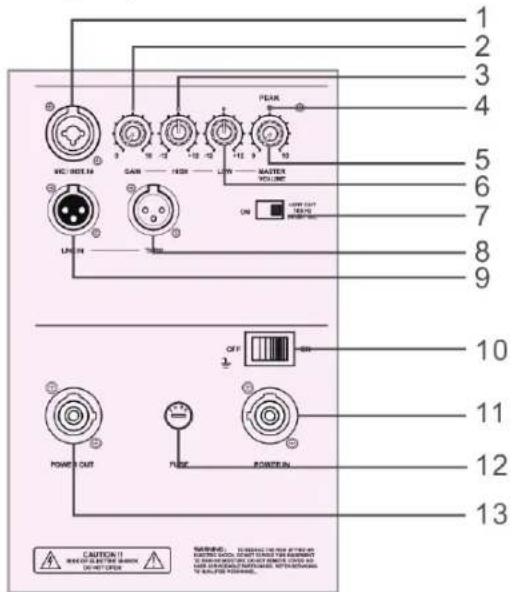

Beskrivelse av bakpanel - topphøytaler

01. Mikrofon-/ linjeinngang	XLR/1/4 TRS (hylse for toppring) inngangskontakt
02. Mik.-forsterkning Juster mikrofonnivå
03. EQ-kontroll høy EQ-innsitilling for høye frekvenser
04. Toppindikator Toppindikatoren hindrer forsterkerutgangen fra Å kjøre transduserne for hardt. Den lyser oppær begrenseren er aktivert. Det er normalt at toppindikatoren lyser av og til, men hijden blinker ofte eller lyser konstant, på nivåkontrollen skrus ned.
05 Hovedvolum Denne knotten justerer all signalinngang eller mikrofonnivå.
06. EQ lav kontroll EQ-innsitilling for lave frekvenser
07. Lav kutt/full rekkevidde-bryter	Nær bryteren er skrudd av, kan topphøytaleren brukes som en fulltones høytaler.
08. Gjennom (fullfrekvenseffekt)	XLR-type hanntilkobling som produserer næyaktig samme signal som er koblet til hovedkontakten. Bruk den for øSAMmenkoble flere aktive systemer med samme signalkilde.
09. Hovedinngang XLR-type huntntilkobling som aksepterer et balansert linjenivåsignal fra en miksekonsoll eller en annen signalkilde.
10. Strømbryter Bruk deren bryteren til ø slå systemet på og av. Pass på at nivåkontrollen til signalkilden er skrudd ned FOR du skur den på.
11. Strøm inn	Her kobler du AC-linjeledningen for ø gi AC-strøm. Plugg inn strømledningen i en AC-kontakt som er riktig oppsatt for akkurat din modell.
12. Sikringsholder Nør et problem oppstår på dette systemet, vil sikringen skru av strømmen. Bruk en standardsikring som spesifisert for ø skifte ut.
13. Strøm ut Vekselstrøm	ut til toppsystemer ull annet aktivt system som er utstyrt med powercon-3.

Beskrivelse av bakpanel - subwoofer

01. Fullfrekvensinngang XLR-type	hunntilkobling som aksepterer et balansert linjenivåsignal fra en miksekonsoll erlen annen signalkilde
02. Subwoofoers nivåkontroll Juster	erer subwoofernivået. Bruk dette som et utganspunkt for Å stille inn balansen mellom subwooferen og hovedhøytaleren.
03. Frekvenskontroll	Med这部分 kontrollen kan du justere bassfrekvensen fra 40 Hz til 200 Hz for Å balansere bass- og topphøytalere.
04. Begrensnings-toppindikator	Toppindikatoren hinderer forsterkerutgangen fra Å kjøre transduserne for hardt. Den lyser.när begrenseren er aktivert. Det er normalt at toppindikatoren lyser av og til, men his den blinker ofte erler lyser konstant, mänivåkontrollen skrus ned.
05. Gjennom (fullfrekvenseffekt)	XLR-type hanntilkobling som produserer nøyaktig samme signal som er koblet til hovedkontakten. Bruk den for ÅSAMmenkoble flere aktive systemer med samme signalkilde.
06. Strømbryter Bruk这部分 bryteren til á slå systemet på av. Pass på at nivåkontrollen til signalkilden er skrudd ned För du skur den på.
07. Strøm inn Her kobler du AC-linjeledningen for Å gi AC-strøm. Plugg inn strømledningen i en AC-kontakt som er riktig oppssatt for akkurat din modell.
08. Sikringsholder När et problem	oppstår på dette systemet, vil sikringen skru av strømmen. Bruk en standardsikring som spesifisert for Å skifte ut.
09. Strøm ut Vekselstrøm ut til toppsystemller et annet aktivt system som er utstyrt med powercon-3.

TIPS

Utsett kein de elektroniske kretsene for fuktigkeit.

Nár systemet er plassert utendørs, ma det sees til at den er beskyttet mot regn. Hold drikker og andre væsker på trygg avstand fra høytalerne for a beskytte de elektroniske komponenetene fra kortslutning.

Pase at kanalene pa hoyttalernes bakpaneler er fri for skitt og at systemet er godt ventiliert, his icke kan de elektroniske componentene overopphetes og skades.

TILKOBLINGER

Systemet har en XLR-type hunntilkobling som aksepterer et balansert linjeniv\signal.

Nár et balansert signal tilkobles má det passes pá at den er koblet i henhold til AES-standardene (Audio Engineering Society):

Hvis et ubalansert signal kobles til systemets balanserte inngang, ma det passes pa at signales hye (varme) tlikobling er tikoblet pin 2 og at den ubalanserte jordingstilkoblingen er kabinet til den lave tlikoblingen og jordingstilkoblingen til den balanserte inngangen. Hvis det er et problem med jordsloyen, kan du prove a koble til den ubalanserte jordingstilkoblingen bare til inngang lav-tlikoblingen (pin 3), og la inngangs-jordingtilkoblingen vare frakoblet.

Gjennomgangstilkoblere lar deg koble til mer enn en basshoyttaler erer en annen aktiv hoyttaler til ditt system.

Plugg simpelthen ingangskontakten for fullfrekvens inn i den Forste hoyttaleren, og koble den hoyttaleren gjennom kontakter til den nests he yttaleren som inngangskontakt osv., sik at flere hoyttalere sammenkobles. Gjennomkontakten kables rett fra inngangstilkobleren for fullfrekvens (det er ingen elektroniske kretser i mellom, sik at signalet som kommt ut av gjennomkontakten er noyaktig den samme som signalet som kommt inn).

PLASSERING

Bassystemet er laget for a sta pa gulvet.

Prov aldri à bær systemet etter stengene. Som med alle elektriske komponenter ma systemet beskyttes fra utsettelse for fuktigkeit.

Hvis du setter opp systemet utendors, ma du passer pa at de er tildekt dersom regn forventes.

VEKSELSTRØM

Pass pà at systemet er plugget inn i enkontakt som kan gi riktig penning i henhold til det som er spesifisert for din modell. Pass også pà at strømopplegget kan levere nok strømstyrke for alle componentene koblet til den. Vi anbefaler at kraftig tilførsl av vekselstrøm brukes fordi forsterkeren har høye strømkrav pa vekselstrømmen.

Darlg bassytelse skyldes oftse svak tilforsel av vekselstrom til forsterkerne. Ta aldri ut jordingspinnen pa strmledningen til bassen eren annen component.

SPESIFIKASJON

OSP-SX110ta
OSP-SX112ta

TOPP / 10" FULLFREKVENS TOPP / 12" FULLFREKVENS
Kabinett	Middels/høy	Middels/høy
	Fullfrevvens Fullfrevvens
Konfigurasjon	Kompakt toveis	Kompakt toveis
Nom. Impedans	4 Ohm	4 Ohm
Nominell effekt RMS	200 Watt	300 Watt
SPL 1w/1m	100 dB	101 dB
Frekvensrespons	(-10 dB) 55-20 KHz	45-20 KHz
Dekningsvinkel	90°×40°	90°×40°
Delefrekvens:	3000 Hz	2000 Hz
Svingspolebeskyttelse	PTC	PTC
Komponenter høy	1" Driver	1" Driver
Komponenter Mid (Lav)	1x10/200	1x12/300
	10"	12"
Materiale Kryssfinér 18 mm Kryssfinér 18 mm
Ferdig	Sort lakk	Sort lakk
Mäl (B x H x D cm)	36x56x38	42x62x43
Nettovekt (kg) 19	25
OSP-SX115sa	OSP-SX118sa
SUBWOOFER / 15" SUBWOOFER / 18"
Frekvensområde:	40 Hz -200 Hz	40 Hz -200 Hz
SPL 1W/1m:	102 dB	102 dB
Maks. SPL@1m:	124 dB	124 dB
Type ingang:	Balansert diferensial	Balansert diferensial
Innmatingsimpedans:	20K Ohm	20K Ohm
Inngangsbeskyttelse	Nivåbeskyttet	Nivåbeskyttet
Lavfrekvens transduser
Diameter:	15" (386mm)	18" (463mm)
Svingspolediameter:	4" (99,2 mm)	4" (99.2mm)
Lavfrekvens strømforsterker
Merkeeffekt:	600 Watt RMS	600 Watt RMS
Merke-THD:	<0,03 %	<0,03 %
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Kabinettmateriale	Kryssfinér 18mm	Kryssfinér 18mm
Mäl (B x H x D cm)	47x58x60	50x66x60
Nettovekt (kg) 38	44

For à redusere faren for strømstøt, skal dette produitet BARE
apnes av en autorisert tekniker nár vedlikehold er nødvendig. Koble
produktet fra strømmen og annet utstyr dersom et problem oppstår.
Ikke utsett produitet for vann eller fuktighet.

Vedlikehold:

Rens bare med en trr klut. Ikke bruk rensemidler ellr skuremidler.

Garanti:

Ingen garanti aller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet aller skade forarsaket av uriktig bruk av dette produitet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhändsvarsel.

Alle logoer, merker og produktnavn er varemeker erler registrende varemeker til de respektive eierne, og skal behandles som dette.

Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette produit er markert med dette symbolet. Det betyr at bruke elektriske og elektroniskeprodukter ikke blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slike produiter.
