MANUAL DE USUARIO OSPSX118SA KONIG

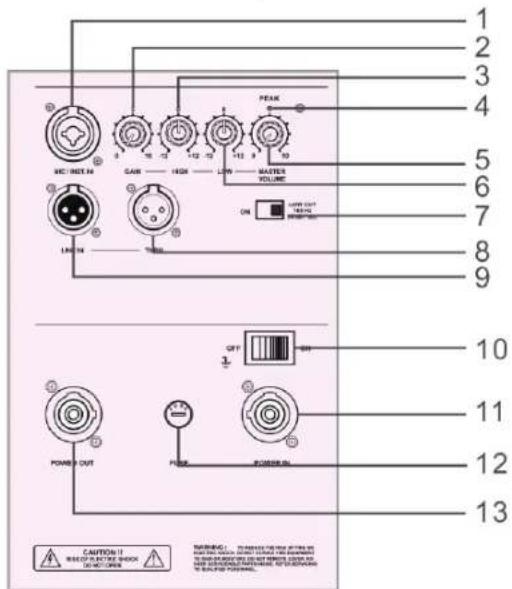

Descripción del panel trasero - Altavoz superior

01. Entrada linea/mic Clavija de entrada (conector Jack) /1/4 TRS
02. Ganancia mic Ajuste de nivel del micrófondo
03. Control alta EQ Configuración EQ para altas Frequencias
04. Indicador punto máximo	El indicator de punto máximo evita que la calidad del amplificador dañé los transductores. Se ilumina cuando el limitador está activado. Es normal que este indicador parpadee occasionalmente, pero si parpadea_freqeventamente o se ilumina continuamente, baje el control del nivel.
05. Volumen maestroEsta	perilla ajusta todas las entradas de senal o el nivel del micrófondo
06. Control EQ bajo Configuración EQ para bajas Frequencias
07. Interruptor de rango complete/bajo	Cunado se apaga el interruptor, el altovoz superior pueda ser utilizado como altovoz de rangocomplete.
08. Rendimiento (salida de rangoplete)	El conector macho tipo XLR que produce exactamente la mismaolenal que está connectada a la clavija de entrada principal. Se utilizes enlazar various sistemas activos de la mesma fuente de senal.
09. Entrada principal	El conector XLR hembra que acepta una senal de nivel de linea equilibrada desde una consola mezclada u other fuente de senal.
10. Interruptor de encendidido	Utilice este interruptor para encender y apagar el sistema. Asegúrese de que el control de nivel de la fuente de la senal está apagado antes de encenderlo.
11. Entrada de alimentación	Aquí es donde connecta el cable de linea CA para conseigir alimentación. Conecta el cable de linea adequadamte en una toma CA debidamente configurada para su modelos particular.
12. Soporte de fusible	Cuando sucede un problema en este sistemas, el fusible corta la electricidad. Para Cambiarlo, utilise un fusible estándar como se specifiesque.
13. Salida de alimentación	Salida de alimentación CA u other systemdactivo que está equipada con Powercon-3.

Descripción del panel trasero - Altavoz secundario

01. Entrada de rango completo	Conector tipo XLR hembra que acepta una seals de nivel de ligne equilibrada desde una consola mezclada u other fuente de seals.
02. Control de nivel del subwoofer	Ajusta el nivel de subwoofer Utilicelo como punto de partida para configurar el equilibrio entre el subwoofer y el altovoz principal.
03. Control de fecuencia	Con este control能把和睦ar la fecuencia de los graves de 40Hz a 200Hzpara equilibrar los graves y los altavoces superiores.
04. Indicador de limitemaximo	El indicator de punto máximo evita que laitters del amplificador dañe los transductores. Se iluminará al activar el limitador. Es normal que este indicador parpadee occasionalmente, pero si parpadea frecuentemente o se illuminacontinuamente, bajo el control del nivel.
05. Rendimiento (salida de rango completo)	El conector macho tipo XLR que produce exactamente la mesma seals que está connectada a la clavija de entrada principal. Se utilizes enlazar varios sistemas activos de la mesma fuente de seals.
06. Interruption deencendido	Utilice este interruptor para encender y apagar el systema. Asegúrese de que elcontrol de nivel de la fuente de la seals esté apagado antes de encenderlo.
07. Entrada dealimentación	Aquí esonde conecta el cable de ligne CA para encontrar alimentación.Conecta el cable de ligne adecuadamente en una toma CA debidamenteconfigurada para su modelo particular.
08. Soporte de fusible	Cuando sucede un problema en este systema, el fusible corte la electricidad.Para Cambiarlo,utilice un fusible estándar como se specifiesque.
09. Salida dealimentación	Salida de alimentación CA u other systemdactivo que esté equipada conPowercon-3.

CONSEJOS

No exponga el circuito electrónico a la humedad!

Cuando el systema este en el exterior, aseguresse de protegerlo contra la lluvia. Mantenga las bebidas y demas liquidos lejos de los armarios para proteger los componentes electronicos ante posibles cortocircuitos.

Asegürese de que los conductos en los paneles traseros de los armarios no tengan sueidad y que el sistemas se ventilare adequamente, de lo contrary se pueda sobrecalentar y sufrir daños.

CONEXIONES

Elistema tiene una entrada XLR hembra que aceta una seals de nivel de linea equilibrada. Al conectar una seals equilibrada, asegurese de que está connectada de conformidad con los estandares AES (Sociedad de ingenieria de audio):

Si se conecta una seals no equilibrada a la entrada equilibrada del sistema, aseguresse de que la connexion alta (caliente) de la seals este connectada a la clavija 2 y la connexion a tierra no equilibrada este connectada a las connexiones bajo y a tierra de la entrada equilibrada. Si hay un problema del ciclo de tierra, pruebe a conectar la connexion a tierra no equilibrada solamente a la connexion bajo de entrada (clavija 3), yøjando la connexion de tierra de entrada desconectada.

Los conectores de salute le permiten conectar más de un grave u othertavoz activo a su sistemas.

Simplemente enchufe las clavijas de entrada de rango completo en el primer altovoz, y dirija ese altovoz por medio de las clavijas alARRYante altavoz como clavijas de entrada y asi suscesivamente, enlazando multipoles altavoces. La clavija de calidad se conecta directamente desde el conector de entrada de rango completo (no hay circuito electrico entre ellos), por lo que la signaled que salga de la clavija de calidad es exactamente es la mesma que la queenta.

UBICACION

El sistemas de graves está dibnado para ser colocado en el sueño.

Nunca intente suspender el sistema por las asas. Como con todos los componentes electricos, proteja el Sistema de la exposión a la humedad.

Si está configurando el sistema en exteriores, asegürese que está bajo cubierta cuando create que vaya a llover.

ALIMENTACION CA

Asegürese de que el sistema está enchufado a una toma que suministre el voltaje correcto asignado en su modelo. Además asegürese de que el service electrico pueda proporcionar el amperaje sufiente para todos los componentes que se le hayan conectado. Le recomendamos que utilise una fuente de alimentación fuerte de CA porque los amplificadores demandan una alta corriente en la linea CA.

El rendimiento pobre suele ser provocado por una alimentacion CA debil a los amplificadores. Nunca elimine la clavija de tierra en el cable de alimentacion de los graves o deequalquier other componente.

ESPECIFICACIONES

OSP-SX110ta	OSP-SX112ta
TOP / 10" DE ALCANCE		TOP / 12" DE ALCANCE
	COMPLETO	COMPLETO
Gabinete	Medio/alto	Medio/alto
	Alcance completo	Alcance completo
Configuración	Compacto de 2 vías	Compacto de 2 vías
Nom. Impedancia	4 Ohmios	4 Ohmios
Potencia clasificada RMS	200 Vatios	300 Vatios
SPL 1w/1m	100 dB	101 dB
Respuesta de Frequencia	(-10dB) 55-20KHz	45-20KHz
Ángulo de convertura	90°×40°	90°×40°
Frecuencia cruzada	3000 Hz	2000 Hz
Protección de bobinas de voz	PTC	PTC
Componentes alto	Controlador 1"	Controlador 1"
Componentes medio (Bajo)	1x10/200	1x12/300
	10"	12"
Material Contrachapado 18mm Contrachapado 18mm
Acabado	Laqueado blanco	Laqueado blanco
Dimensiones (ancho x alt. x prof.)	36x56x38	42x62x43
Peso neto (Kg) 19	25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Rango de Frequencia:	40Hz-200Hz	40Hz-200Hz
SPL 1W/1m:	102 dB	102 dB
Max. SPL@1m:	124 dB	124 dB
Tipo de entrada:	Diferencial de equilibrio	Diferencial de equilibrio
Impedancia de entrada:	20K Ohms	20K Ohms
Protección de entrada:	Nivel protegado	Nivel protegado
Transductor de baja Frequencia
Diámetro:	386mm (15")	463mm (18")
Diámetro de bobina:	99.2mm (4")	99.2mm (4")
Amplificador de alimentación de baja Frequencia
Potencia nominal	600 W RMS	600 W RMS
THD clasificado:	<0.03%	<0.03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Material del armario	Contrachapado 18mm	Contrachapado 18mm
Dimensiones (ancho x alt. x prof.)	47x58x60	50x66x60
Peso neto (Kg)	38	44

Medidas de seguridad:

Para reducir el peligro de descarga electrica, este producto SOLO lo deben estar un的技术o autorizzato cuando necesse reparacion. Desconecte el producto de la toma de corriente y de los除外些 equipos si ocurreira algo problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpielo solo con un paño seco. No utilise disolventes de limpieza ni productos abrasivos.

Garantía:

No se acceptorá网通a garantía o responsabilidad derivada de cualquier cambio o改动aciones realizadas al producto o días provocados por un uso Incorrecto del producto.

General:

Las ilustraciones y las specifications podran sufrir cambio sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o MARCAS registRADAs a nombre de sus tituales correspondentes, reconocidos como tal.

Conserve estemanual y el embalaje en caso de futura necessities.

Atencion:

Este produit está Sealizzato con este symbolo. Esto significa que los produits electricos y electronicos usados no deben mezclarse con los desechos domesticos generales. Existe un sistema de recogida individual para este tipo de produits.

MAGYAR

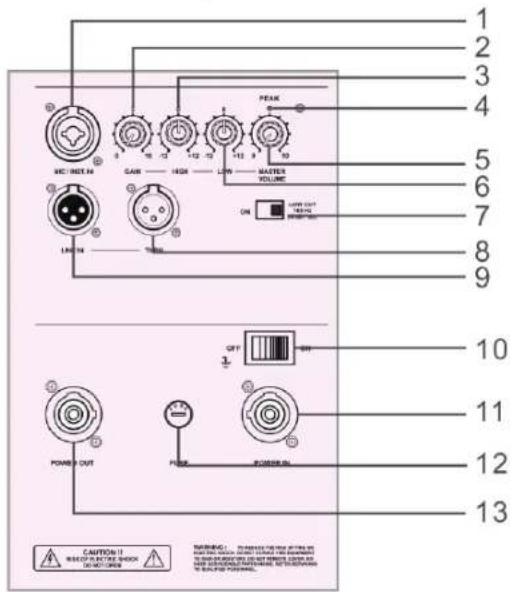

Descriere panou posterior - Difuzor superior
