BRUGSANVISNING OSPSX118SA KONIG

Aktivt højttalersystem 15" + 12"

ANLEITUNG (S.6)

Sakerhetsanvisningar:

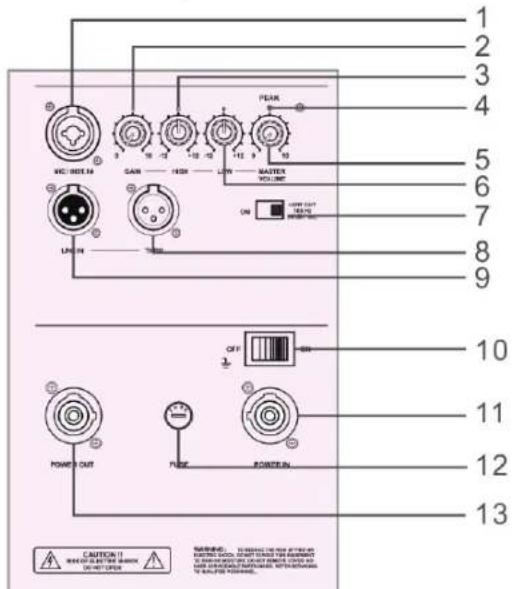

Beskrivelse af bagpanel - Overste højttaler

01. Mik/linje indgang XLR/	1/4 TRS (tip-ring muffe) indgangsstik
02. Mikrofon Juster mikrofoniveau
03. EQ kontrol høj EQ indstilling for hjø frekvenser
04. Toppunkt indicator	Toppunkt indicatoren forebygger at forstærkerens udgangseffekt overbelaster transducerne. Den lyseraryl begrænser-enheden er aktiveret. Det er normalt at toppunkt indicatoren blinker en gang imellem, men hijden den blinker hyppigt eller lyser konstant, skal lydniveaukontrollen indstilles lavere.
05. Master lydstyrke Denne	knap justerer alle signalindgange eller mikrofoniveau.
06. EQ lav kontrol EQ indstilling for lave frekvenser
07. Lav skæring/fuldt område knap	Når kontakten er slukket, kan den øverste hjøttaler bruges som hjøttaler til det fulde område.
08. Sammenførsel (fuldt område udgang)	Han XLR-type konnektoren som afgiver præcis det samme signal som er tilsluttet til hoved indgangsstikket. Brug det til daisy-chain af adskillige aktive systemer fra den samme signalkilde tilsammen.
09. Hovedindgang Hun XL	R-type konnektoren som accepterer et afbalanceret linje-niveau signal fra en mixerpult eller andre signalkilder.
10. Afbryder Brug/DD Her tilssuttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
11. Strøm indgang Her tilssuttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
12. Sikringsholder	Når der opstår et problem med dette system, vil sikringen slukke for strømmen. For at udskifte den, skal der bruges en standard sikring som angivet.
13. Strøm udgang	AC strømudgang til det øverste system erler et andet aktivt system som er udstyret med powercon-3.

Beskrivelse af bagpanel - Nederste højttaler

01. Fuld område indgang	Hun XLR-type konnektoren som accepterer et afbalanceret linje-niveau signal fra en mixerpult eller andre signalkilder
02. Subwoofer niveaukontrol	Justerer subwoofer niveauet. Brug denen som startpunkt for indstilling af balancen mellem subwooferen og hovedhøjttaleren.
03. Frekvens kontrol control	Med dette kontrol kan du justere basfrekvensen fra 40Hz til 200Hz for at afbalancere bashøjttaleren og de øverste højttalere.
04. Grænse toppunktsindikator	Toppunkt indicatoren forebygger at forstærkerens udgangseffekt overbelaster transducerne. Den lyser nær begrænser-enheden er aktiveret. Det er normalt at toppunkt indicatoren blinker en gang imellem, men hjvis den blinker hyppigt eller lyser konstant, skal lydniveaukontrollen indstilles lavere
05. Sammenførsel (fuldt område udgang)	Han XLR-type konnektoren som afgiver præcis det samme signal som er til sluttet til hoved indgangsstikket. Brug det til daisy-chain af adskillige aktive systemer fra den samme signalkilde tilsammen.
06. Afbryder Brug dette kɔntakt til at tænde og slukke for systemet. Sørg for at signalkilde lydniveaukontrollen er skruet ned fjor du tænder for den.
07. Strøm indgang Her tiltes	luttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
08. Sikringsholder	När der opstår et problem med dette system, vil sikringen slukke for strømmen. For at udskifte den, skal der bruges en standard sikring som angivet.
09. Strøm udgang	AC strømudgang til det øverste system erler et andet aktivt system som er udstyret med powercon-3.

GODE RAD

Udsæt ikke de elektroniske kredslæb for fug!

Nár systemet er placeret udendørs, sorg for at beskytte det mod regn. Hold drikkevarer og alle andre væsker på god afstand til kabinettet, for at beskytte deres elektroniskekomponenter mod kortslutninger.

Sorg for at ventilationsabningerne pa bagpanelerne er fri for snavs og at systemet er passende ventileret, ell er kan de elektroniske komponenter overophede og blive beskadiget.

TILSLUTNINGER

Systemet har en hun XLR-indgang som accepterer et afbalanceret linje-niveau signal.

När et afbalanceret signal tilsluttes, skal man sorge for at det er forbundet til AES (Audio Engineering Society) standarder:

Hvis der tilsluttes et/DDke afbalancereret signal til systemets afbalancerede indgang, skal man sorge for at signalets hje (varme) tilslutting er forbundet til pin 2 og den nde akbalancerede jordforbindelse er forbundet til den lave og jordforbindelsen for den afbalancerede indgang. Hvis der opstar en problem med jordforbindelsen, kan du forsoge at tilslutte den nde akbalancerede jordforbindelse til den lave indgangsforbindelse alene (pin 3), og nde tilslutte indgangs jordforbindelsen.

Sammenforsels udgangskonnektor tillader dig at tilutte mere end en bashjttaler erler andre aktive hjttalere til dit system.

Sæt fuld område indgangsstikkene i den feste højttaler og forbind hjittaler med stik til den æste hjittaler som indgangsstk, osv. daisy-chaining flere hjittalere. Sammenførselsstikket er forbundet lige fra fuld område indgangskonnektoren (der er intet elektronisk kredslæb mellem dem), sä signalet somkommen ud af sammenførselsstikket er nøjagtg det samme som det signal derkommen ind.

PLACERING

Bas-systemet er beregnet til at stå på gulvet.

Forsøg ikke at hænge systemet i handtagene. Som med alle elektriske komponenter, skal systemet beskytttes mod fugt.

Hvis du installerer systemet udendørs, skal du sorge for at det stär i lae hvis derkommen regn.

VEKSELSTRØM

Sorg for at systemet tilsluttes til en stikkontakt som kan Forsyne den korrekte spending, som angivet pa din model. Sorg ogsa for at den elektriske service kan levere tilstrækelig strømstyrke til alle de tilsluttekomponenter. Vi anbefaler at der anvendes en sterk vekselstrømsforsyning, da forstærkerne har et stort behov for strø fra vekselstrømslinjen.

Darlig baslyd er ofte forarsaget af en svag vekselstroms Forsyning til forstærkerne. Fjern aldrig jordforbindelsenen pa netledningen til bassen eller andre komponenter.

SPECIFICATION

OSP-SX110ta

OSP-SX112ta

Mærkeeffekt RMS 200 Watt 300 Watt

SPL 1w/1m 100 dB 101 dB

Frekvensfunktion	(-10dB) 55-20KHz	45-20KHz
Vinkeldækning	90 °×40 °	90 °×40 °
Delefilter frekvens	3000 Hz	2000 Hz
Stemme spolebeskyttelse	PTC	PTC
Komponenter hij	1" Driver	1" Driver
Komponenter mellem (Lav)	1x10/200	1x12/300
	10"	12"

Materiale Plywood 18 mm Plywood 18 mm

Belaegning Sort lak Sort lak

Dimensioner (w x h x d cm) 36x56x38 42x62x43

Nettovaegt (kg) 19 25

OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Frekvensområde:	40 Hz-200 Hz 40 Hz-200 Hz
SPL 1W/1m: 102 dB 102 dB
Maks. SPL@1m: 124 dB 124 dB
Indgangstype:	Afbalanceret differentiel	Afbalanceret differentiel
Indgangs impedans:	20K Ohms 20K Ohms
Indgangsbeskyttelse:	Beskyttet niveau	Beskyttet niveau
Lav-frekvens transducer
Diameter:	15" (386 mm)	18" (463 mm)
Stemme spole diameter:	4" (99,2 mm)	4" (99,2 mm)
Lav-frekvens forstærker
Mærkeeffekt:	600 Watts RMS	600 Watts RMS
Vurderet THD:	<0,03 %	<0,03 %
USA	120 V, 60 Hz	120 V, 60 Hz
Europa 230 V, 50 Hz	230 V, 50 Hz
Kabinet materiale	Plywood 18 mm Plywood 18 mm
Dimensioner (w x h x d cm)	47x58x60 50x66x60
Nettovægt (Kg)	38 44

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, ma dette produit, f.eks.
när der kræves service, KUN abnes af en autoriseret tekniker.
Fragobil produitet stikkontakten og andet udstyr, hvis der opstár et problem. Udsæt ikke produitet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke oplosningsmidler eller silbende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan pâtages forændringer af produktet eller for skade på grund af forkert brug af dette produit.

Generelt:

Design og specifikationer kan ændres.uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhorende deres respektive ejere og anses herved som saban.

Gem brugervejledningen og emballagen til senere brug.

Bemark:

Dette produit er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke bortskaffes sammen med alminderigt husholdningsaffald. Der findes saerlige indsamlingssystemer for disseprodukter.
