OSPSX118SA - Caisson de basses KONIG - Notice d'utilisation et mode d'emploi gratuit

Marque	KONIG
Modèle	OSPSX118SA
Type de produit	Caisson de basses actif
Dimensions (L x H x P)	50 x 66 x 60 cm
Poids net	44 kg
Alimentation	230 V, 50 Hz (Europe)
Puissance RMS (amplificateur)	600 Watts
Réponse en fréquence	40 Hz - 200 Hz
SPL (1W/1m)	102 dB
SPL max (à 1m)	124 dB
Impédance d'entrée	20 kOhms
Transducteur grave	18" (463 mm), bobine 4" (99,2 mm)
Matériau du caisson	Contreplaqué 18 mm
Finition	Vernis-laque noir
Entrées signal	XLR femelle, Jack 6,35 mm
Sorties	XLR mâle (Bias), prise Powercon
Contrôles	Niveau (sub), fréquence (40-200 Hz), indicateur de crête
Protection	Fusible, indicateur de crête
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir, éviter l'humidité
Accessoires inclus	Cordon d'alimentation

FOIRE AUX QUESTIONS - OSPSX118SA KONIG

Comment connecter le caisson de basse à mon système ?

Utilisez l'entrée XLR femelle ou Jack 6,35 mm pour connecter un signal équilibré de niveau ligne. Pour cascader plusieurs enceintes, utilisez la sortie XLR mâle Bias.

Quelle est la puissance de l'amplificateur intégré ?

L'amplificateur délivre une puissance RMS de 600 Watts, avec une distorsion typique inférieure à 0,03%.

Comment régler la fréquence de coupure ?

Utilisez le contrôle de fréquence (Fréquence) sur le panneau arrière pour ajuster les basses de 40 Hz à 200 Hz, afin d'harmoniser le caisson avec les enceintes principales.

Que signifie l'indicateur de crête qui clignote ?

L'indicateur de crête (Limiter) s'allume lorsque la protection est active. Un clignotement occasionnel est normal ; s'il reste allumé en continu, réduisez le volume.

Puis-je utiliser ce caisson en extérieur ?

Oui, mais protégez-le de la pluie et de l'humidité. Ne l'exposez pas à l'eau et assurez une ventilation suffisante pour éviter la surchauffe.

Quel type de fusible utiliser ?

Utilisez un fusible standard conforme aux spécifications indiquées près de l'emplacement du fusible sur le panneau arrière.

Comment nettoyer le caisson ?

Nettoyez uniquement avec un chiffon sec. N'utilisez ni solvants ni produits abrasifs qui pourraient endommager la finition.

Puis-je connecter plusieurs caissons ensemble ?

Oui, utilisez la sortie XLR mâle Bias pour cascader le signal vers d'autres enceintes actives. Le signal de sortie est identique à l'entrée.

Quelles sont les dimensions exactes du caisson ?

Les dimensions sont 50 cm de largeur, 66 cm de hauteur et 60 cm de profondeur. Assurez-vous de prévoir un espace suffisant pour la ventilation.

Que faire en cas de panne ?

Débranchez l'appareil du secteur et faites appel à un technicien qualifié. N'ouvrez jamais le caisson vous-même.

MODE D'EMPLOI OSPSX118SA KONIG

Système de Haut-parleurs Actif 15" + 12"

MANUALE (p. 18)

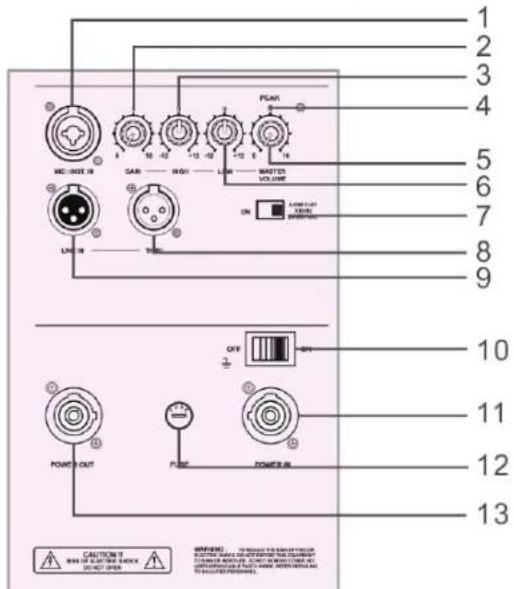

Description du Panneau Arrière - Haut Parleur Supérieur

01. Micro/Entrée de ligne	XLR/1/4 TRS (fiche ronde à pointe) entrée jack
02. Gain de micro Réglage	de niveau de microphone
03. EQ Contrôle des aigus	EQ régages des fréquences des aigus
04. Indicateur de créée	L'indicateur de créée évite la surcharge des transducteurs des sorties de l'amplificateur. Il s'allume quand la limitation est active. Il est normal que l'indicateur de créée clignote occasionnellement, mais s'il clignote féquèment ou s'allume en continu, baissez le contrôle de volume.
05. Volume principal	Ce bouton règle le niveau de toutes les entrées de signal et du Micro.
06. EQ contrôle des graves	EQ régages des fréquences des graves
07. Interrupteur de coupe bas/gamme complète	Quand l'interrupteur est en position Arrêt, le haut-parleur supérieur peut être utilisé comme haut-parleur de gamme complète.
08. Biais (sortie de gamme complète)	Connecteur de type XLR mâle qui reproduit exactement le même signal que s'il est connecté à l'entrée jack principale. Utilisez le pour cascader ensemble plusieurs systèmes actifs avec la même source de signal.
09. Entrée principale	Connecteur de type XLR fémelle qui accepte un signal équilibré de niveau de ligne d'une console de mixage ou d'une autre source de signal.
10. Interrupteur d'alimentation	Utilisez cet interrupteur pour allumer et éteindre le système. Assurez-vous que le contrôle de niveau de source de signal est baisseé avant d'allumer.
11. Entrée d'alimentation	Connectez ici le cordon AC pour l'alimentation en courant électrique. Brancher le cordon dans la prise AC configéré convenablement pour votre modèle particulier.
12. Emplacement du fusible	Quand un problème survient sur le système, le fusible coupera l'alimentation électrique. Pour le remplacer, utilisez un fusible standard comme spécifique.
13. Prise de courant de sortie	Prise de courant de sortie d'alimentation du système supérieur ou de tout autre système équipé avec une prise de type powercon-3.

Description du Panneau Arrière - Haut Parleur Inférieur

01. Entrée de gamme complète	Connecteur de type XLR fémelle qui accepte un signal équilibré de niveau de ligne d'une console de mixage ou d'une autre source de signal
02. Contrôle de niveau de caisson d'extrêmes graves	Il règle le niveau d'extrêmes graves. Utilisez-le comme point de démarrage pour le réglage de balance entre le caisson d'extrêmes graves et le haut parleur principal.
03. Contrôle de fréquence	A l'aide de ce contrôle, vous pouvez régler les fréquences basses de 40Hz à 200Hz pour la balance des graves et les hauts parleurs supérieurs.
04. Indicateur de créée limite	L'indicateur de créée évite la surcharge des transducteurs des sorties de l'amplificateur. Il s'allume quand la limitation est active. Il est normal que l'indicateur de créée clignote occasionnellement, mais s'il clignote féquèment ou s'allume en continu, baissez le contrôle de volume.
05. Biais (sortie de gamme complète)	Connecteur de type XLR mâle qui reproduit exactement le même signal que s'il est connecté à l'entrée jack principale. Utilisez le pour cascader ensemble plusieurs systèmes actifs avec la même source de signal.
06. Interrupteur d'alimentation	Utilissez cet interrupteur pour allumer et éteindre le système. Assurez-vous que le contrôle de niveau de source de signal est baisse sévant d'allumer.
07. Entrée d'alimentation	Connectez ici le cordon AC pour l'alimentation en courant électrique. Brancher le cordon dans la prise AC configéré convenablement pour votre modèle particulier.
08. Emplacement du fusible	Quand un problème survient sur le système, le fusible coupera l'alimentation électrique. Pour le remplacer, utilisez un fusible standard comme spécifique.
09. Prise de courant de sortie	Prise de courant de sortie d'alimentation du système supérieur ou de tout autre système équipé avec une prise de type powercon-3.

CONSEILS

Ne pas exposer les circuits électroniques à l'humidité!

Quand le système est placé à l'extérieur, s'assurer de le protégger de la pluie. Garder les boissons et tous autres liquides à l'écart des enceintes afin de protégger les composants électroniques des courts-circuits.

Veiller à ce que les aérations du panneau arrirée des enceintes soient exemptes de saleté et que le système soit correctement ventilé, sinon les composants électroniques peuvent surchauffer et être endommages.

CONNEXIONS

Le système fournit une entree XLR femelle qui accepte un signal equilibrated de niveau de ligne. Lors de la connexion d'un signal equilrre, s'assurer qu'il est conforme aux normes de I'AES (Audio Engineering Society):

Si vous connectez un signal non équilibré à l'entrée équilibrée du système, s'assurer que la connexion du signal élevé (fort) est branché à la broche 2 et la connexion de mise à la terre non équilibrée est branchée à la connexion faible et à la connexion de mise à la terre de l'entrée équilibrée. S'il y a un problème de boucle de mise à la terre, essayez de brancher la connexion à la terre non équilibrée uniquement à l'entrée de connexion faible (broche 3), et laissez l'entrée de mise à la terre déconnectée.

Les connecteurs de sortie de biais vous permettent de connecter plus d'un haut-parleur actif ou de graves sur voitre système.

Branchez simplement l'entrée jack de gamme complete dans le premier haut-parleur, et raccorder ce haut-parleur par le biais des jacks aux haut-parleurs suivants comme des entrées jack, et ainsi de suite, en cascadant plusieurs haut-parleurs. L'entrée jack de biais est directement cablee au connecteur d'entrée de pleine gamme (il n'y a aucun circuits electroniques entre les deux), et donc le signal issue de l'entrée jack de biais est exactement le meme que le signal entrant.

DISPOSITION

Le système de graves est concu pour reposer sur le sol.

Ne tentez jamais de suspendre le système par ses poignées. Comme tous les composants électriques, protégez le système de l'humidité.

Si vous installez le système à l'extérieur, assurez-vous qu'il est couvert si vous attendez de la pluie.

ALIMENTATION ELECTRIQUE AC

S'assurer que le système est branché à une prise qui est capable de fournir la tension correcte spécifiée de votre modele. S'assurer également que l'installation électrique peut fournir suffisamment d'ampérage pour tous les composants qui y sont connectés. Nous vous recommendons d'utiliser une solide alimentation électrique de courant AC car les amplificateurs placent de fortes sollicitations sur la ligne de courant AC. Une faible performance des graves est souvent produit par un défaut du courant AC d'alimentation des amplificateurs. Ne jamais supprimer la broche de mise à la terre du cordon d'alimentation du caisson des graves ou de tout autre composant.

SPECIFICATION

OSP-SX110ta	OSP-SX112ta
SUPERIEUR / 10" PLEINE		SUPERIEUR / 12" PLEINE
	ECHELLE	ECHELLE
Caisson Moyen / Haut Moyen / Haut
Pleine échelle Pleine échelle
Configuration Compact 2-voies Compact 2-voies
Nom. Impédance 4 Ohms 4 Ohms
Puisance Nominale RMS 200 Watts 300 Watts
SPL 1w/1m 100 dB 101 dB
Réponse en Fréquence (-10dB) 55-20KHz 45-20KHz
Angles de couverture	90°×40° 90°×40°
Fréquence de Filtrage	3000 Hz	2000 Hz
Protection de bobine acoustique	PTC	PTC
Composants Haut	Équipage mobile 1"	Équipage mobile 1"
Composants Moyen (Bas)	1x10/200	1x12/300
	10"	12"

Matériau	Contreplaqué	de	18 mm Contrepla
Finition Vernis-laque noir Vernis-laque noir
Dimensions (l x h x L cm)	36x56x38	42x62x43
Poids Net (kg)	19 25
OSP-SX115sa	OSP-SX118sa
	CAISSONS	CAISSONS#DIXTREWESS
	GRAVES / 15"	GRAVES / 18"
Plage de Fréquence: 40Hz-200Hz		40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
Max. SPL@1m: 124 dB 124 dB
Type d'entrée: Différentiel équilibré	Différentiel équilibré
Impédance d'entrée:	20K Ohms	20K Ohms
Protection d'Entrée:	Niveau protégé	Niveau protégé
Transducteur Basse-Fréquence
Diamètre	15" (386mm)	18" (463mm)
Diamètre de Bobine Acoustique	4" (99,2mm)	4" (99,2mm)
Amplificateur de Puissance de Basse-Fréquence
Puissance Nominale:	600 Watts RMS	600 Watts RMS
TDH Nominal:	<0.03%	<0.03%
USA	120 V, 60 Hz	120 V, 60 Hz
Europe 230 V, 50 Hz	230 V, 50 Hz
Matériau des caissons	Contreplaqué 18mm	Contreplaqué 18mm
Dimensions (l x h x L cm)	47x58x60	50x66x60
Poids Net (kg)	38 44

Consignes de sécurité :

Pour réduire le risque de chic électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Debranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien：

Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute reférence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
