MANUALE UTENTE OSPSX118SA KONIG

Sistema casse attive 15" + 12"

HASZNÁLATI UTMUTATO (o. 26.)

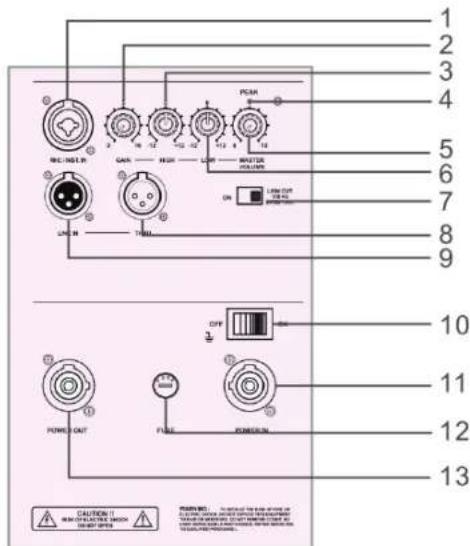

Descrizione pannello posteriore - Cassa superiore

01. Ingresso Mic/linea Jack	inglecco XLR/1/4 TRS (rivestimento circolare)
02. Guadagno Mic Regola	il livello microfono
03. Controllo Alti EQ Impostazioni EQ per le frequenza alte
04. Indicatore picco	L'indicatore di picco previene che le uscite dell'amplificatore sovraccarichino i trasduttori. Si illumina quando il limitatore viene attivato. Se si accende saltuariamente è ok ma se si illumina frequentlymente o si accende in continuazione, diminuire il controllo di livello.
05. Volume Master	Questa manopola regola tutto il segnale di ingressso o il livello del Mic.
06. Controllo Bassi EQ Impostazioni EQ per le frequenza basse
07. Interruttore taglio basso / piano regime	Quando l'interruttore è su off, la cassa superiore può essere usata come cassa a piano regime.
08. By-pass di uscita a piano regime	Il connettore maschio di tipo XLR che produce esattamente lo stesso segnale che è connesso al jack di ingressso. Utilizzato per collegare diversi sistemi attivi della stessa sorgente di segnale.
09. Ingresso principale Il connettore femmina tipo XLR che accetta un segnale di linea bilanziato da un mixer o altre sorgente di segnale.
10. Interruttore alimentazione	Utilizzato questo interruptore per accendere e spegnere ilsystema. Assicuratevi che il controllo del livello segnale sia abbassato prima dell'accensione.
11. Alimentazione Qu dovve te collegare il cavo di alimentazione AC fornito. Inserire il cavo entro una presa di corrente AC configurata correttamente per il vostro particolare modello.
12. Porta fusibile	Quando si verifica un problema sul systema, il fusibile isolera l'alimentazione. Per sostituirlo utilizzato un fusibile standard come specificato.
13. Uscita alimentazione	Alimentazione ad unsystema di appoggio o altri systema attivo compatibile con powercon-3.

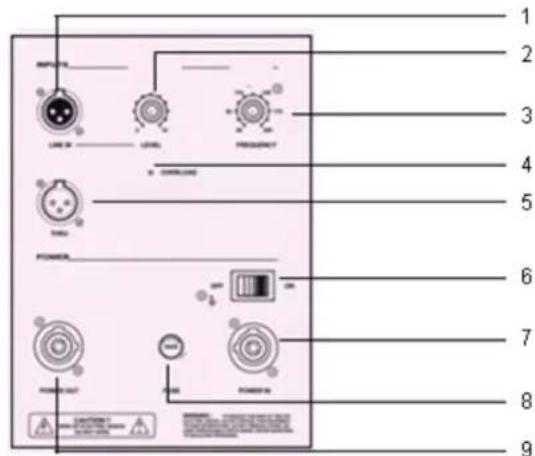

Descrizione pannello posteriore - Cassa Sub

01. Ingresso a pieno regime	Il connettore femmina tipo XLR che accetta un segnale di linea bilanciato da un mixer o altre sorgente di segnale.
02. Controllo livello Subwoofer	Regola il livello del subwoofer. Utilizzato come punto di inizio per impostare il bilanciamento tra il subwoofer e la cassa principale.
03. Controllo frequenza	Con quello controllo potete regolare la frequenza dei bassi da 40Hz a 200Hz per bilanciare il subwoofer e la cassa principale.
04. Indicatore picco	L'indicatore di picco previene che le uscite dell'amplificatore sovraccarichino i trasduttori. Si illumina quando il limitatore viene attivato. Se si accende saltuariamente è ok ma se si illumina frequentemente o si accende in continuazione, diminuire il controllo di livello.
05. By-pass di uscita a piano regime	Il connettore maschio di tipo XLR che produce esattamente lo stesso segnale che è connesso al jack di ingressso. Utilizzato per collegare diversi sistemi attivi della stessa sorgente di segnale.
06. Interruttore alimentazione	Utilizzato questo interrottore per accendere e spegnere ilsystema. Assicuratevi che il controllo del livello segnale sia abbassato prima dell'accensione.
07. Alimentazione	Qui dovete collegare il cavo di alimentazione AC fornito. Inserire il cavo entro una presa di corrente AC configurata correttamente per il vostro particolare modello.
08. Porta fusibile	Quando si verifica un problema sul systema, il fusibile isolerà l'alimentazione. Per sostituirlo utilizzato un fusibile standard come specificato.
09. Uscita alimentazione	Alimentazione ad un systema di appoggio o altri sistema attivo compatible con powercon-3.

CONSIGLI

Non esporre i circuiti elettronici all'umidità

Quando il systeme è collocato all'aperto, assicuratevi di proteggerlo alla pioggia. Tenere bevande e altri liquidi lontano dai mobili per proteggere i loro componenti elettronici dal corto circuito.

Assicurarsi che i condotti sui pannelli posteriori siano privi di sporco e che il systema sia adeguamente ventilato, altrimenti i componenti elettronici potrebbero surriscaldarsi e subire danni.

COLLEGAMENTI

Ilsystemadispone di un ingresso XLR femmina che accetta un segnale bilanciato di linea di livello.

Quando sicollege un segnale bilanciato, assicurarsi che sua collegato a norma AES (Audio Engineering Society).

Se si collega un segnale sbilanziato all'ingresso bilanziato del systema, assicuratevi che il segnale (polo caldo) sia collegato al pin 2 ed il collegamento sbilanziato di terra sua collegato con la presa di terra dell'ingresso bilanziato. Se c'e un problema di loop di massa, provare a collegare la connessione sbilanziata di terra solo al pin 3, e lasciare scollegato il collegamento di terra dell'ingresso.

I connettori di uscita consentono di collegare più di un subwoofer o altri diffusore attivo alsystema.

Basta collegare l'intero intervallo di input jack nella prima cassa, e collegareattraverso cavo jack all'ingresso della cassa successiva, e cosi via. Il jack di passaggio è collegato direttamente dal connettore di ingresso a piano regime (non tra i circuiti elettronici), il segnale che esce dal jack di passaggio è esattamente lo stesso de segnale di ingresso.

POSIZIONAMENTO

Ilsystemadi bassiè destinato adessere posizionato sul pavimento.

Non tentare mai di appendere il systema per i manici. Come con tutti i componenti elettrici, proteggere il systema da esposizione all'umidità.

Se si sta impostando ilsystema all'esterno, assicurarsi che sua ricerca una copertura se si preveve pioggia.

ALIMENTAZIONE

Assicurarsi che ilsystema sia collegato a una presa in grado di fornire la corretta tensione per il vosto modello. Siate inoltre sicuri che il servizio elettrico sa in grado di fornire amperaggio sufficiente per tutti i componenti adesso collegati. Si consiglia di utilizzato una buona sorrente di alimentazione poiché la richiesta degli amplificatori sulla linea è molto alta. Prestazioni dei bassi insufficiente sono spesso causate da una alimentazione AC debole. Non rimuovere il polo di terra sul cavo di alimentazione dei bassi o di qualsiasi altro componente.

SPECIFICHE

OSP-SX110ta

OSP-SX112ta

TOP / 10" Pieno Regime TOP / 12" Pieno Regime

Contenitore Medio / Alto Medio / Alto

Configurazione Compatto 2-vie Compatto 2-vie

Impedenza nominale 4 Ohm 4 Ohm

Indice alimentazione RMS 200 Watt 300 Watt

SPL 1w/1m 100 db 101 db

Risposta in frequenza (-10dB) 55-20KHz 45-20KHz

Angolo di copertura	90°×40°	90°×40°
Frequenza di attraversamento	3000 Hz	2000 Hz
Bobina protezione voce	PTC	PTC
Componenti Alti	1" Driver	1" Driver
Componenti Medio (bassi)	1x10/200	1x12/300
	10"	12"

Materialie	Legno	18mm	Legno
Finitura Nero Laccato Nero laccato
Dimensioni (I x a x p cm) 36x56x38 42x62x43
Peso netto (kg) 19 25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Gamma frequence: 40Hz-200Hz 40Hz-200Hz
SPL 1W/1m: 102 db 102 db
Max. SPL@1m: 124 db 124 db
Tipologia Ingresso:	Differenziale bilanciato	Differenziale bilanciato
Impedenza ingressso:	20K Ohm	20K Ohm
Protezione ingressso: Protetto a livello		Protetto a livello
Trasduttore Bassa frequenza
Diametro:	15" (386mm)	18" (463mm)
Diametro bobina voce:	4" (99.2mm)	4" (99.2mm)
Frequenza bassa Amplificatore
Potenza nominale:	600 Watt RMS	600 Watt RMS
THD nominale:	<0.03%	<0.03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Materialie contentitore	Legno 18mm	Legno 18mm
Dimensioni (I x a x p cm) 47x58x60	50x66x60
Peso netto (Kg)	38 44

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technique autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparetti se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono

riconosciuti come tali in dato documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziate.
