KÄYTTÖOHJE OSPSX118SA KONIG
BRUKSANVISNING (s. 34)
Aktivikaiutinjärnestelmä 15" + 12"
NAVOD KPOUZITI(s.38)

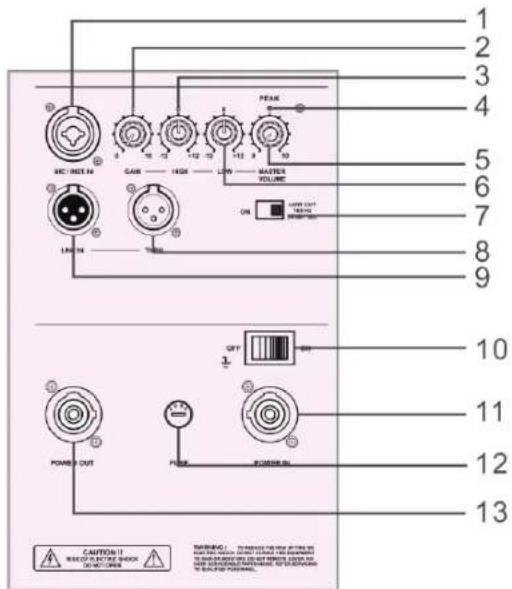

Takapaneelin kuvaus - Ylakaiutin
| 01. Mikrofoni/linja-sisäantulo | XLR/1/4 TRS-liitin |
| 02. Mikrofonin voimakkuus | Mikrofonin tason säätö |
| 03. Taajuuskorjaus Korkeiden taajuuksin säätö | |
| 04. Jännitehuippujen ilmaisin | Jännitehuippujen ilmaisin staat vahvistinta yliajamasta muuntimia. Sihen syttyy valo, kun rajoittaja on käynnissä. On normalaia, etta jännitehuippuilmaisin vilkkuu silloin tällöin, mutta jos se vilkkuu useasti tai palaa jatkuvasti, säädā tasoa alemmaksi. |
| 05. Master äenenvoimakkuus | Tämä nuppi säätäa kaikkea signaalin sisäantuloa tai mikrofonin tasoa. |
| 06. Taajuuskorjaus Matalien taajuuksin säätö | |
| 07. Low cut/ koko taajuusalue -kytkin | Kun kytkin on pois pälätä, yläkaiutinta voi käytäa kokotaajuusaluekaiuttimena. |
| 08. Läpimeno (kokoalueulostulo) | XLR-typpinen urosliitin, joka tuottaa tãysin saman signaalin, joka on liitetynä pääasalliseen input-liittimeen. Käytä sitä ketjuttamaan useita samasta signaalilähteestä tulevia aktiviijärjestelmä. |
| 09. Päätulo XLR-typpinen | naarasliitin balansoiduille linjatason signaaleille miksauskonsolista tai muusta signaalilähteestä. |
| 10. Virtapainike Käytä painiketta kytkeäksesi järjestelmä pälle ja-pois pälätä. Varmista, etta signaalilähteen tason säädin on käännetty pienemmälteennen kytkemistä. | |
| 11. Virransyöttö Tähän liitetään AC-virtajohto. Liitä johdon toinen pää pistorasiaan. | |
| 12. Sulake Kun järjestelmässä on ongelma, sulake katkaisee virran. Vailda käytety sulake samanlaiseen alkuperäisen kanssa. | |
| 13. Virta ulos | AC-virran ulostulo yläjärestelmään tai toiseen aktiviijärjestelmään, jossa on powercon-3. |
Takapaneelin kuvaus - Alakaiutin
| 01. Kokoaluesisäntulo XLR | -typpinen naarasliitin balansoiduille linjatason signaaleille miksauskonsolista tai muusta signaalilähteestä. |
| 02. Subwooferin tason säätö | Saatä subwooferin tasoa. Aloita tastä, kun ryhdyt saatämän balanssia subwooferin ja pääkaiuttimen välillä. |
| 03. Taajuuden säätö | Tällä voit saatäb basson taajuutta 40Hz -200Hz balansoidaksesi basson ja yläkaiuttimet. |
| 04. Jännitehuipun ilmaisin | Jännitehuippujen ilmaisin estaa vahvistinta ylikäytämästä muuntimia. Siihen syttyy valo, kun rajoittaja on aktivoitu. On normalaia, jos jännitehpupilmaisin vilkkuu silloin tällöin, mutta jos se vilkkuu useasti tai palaa jatkuvasti, säädä tasoa alemmaksi. |
| 05. Läpimento (kokoalueulostulo) | XLR-typpinen urosliitin, joka tuottaa täysin saman signaalin, joka on liitetynä pääasalliseen input-liittimeen. Käytä sitä ketjuttamaan useita samasta signaalilähteestä tulevia aktivijärestelmiä. |
| 06. Virtapainike Käytä poinketta kytkeäksesi järestelmä pääle ja polis päältä. Varmista, että signaalilähteen tason säädin on käännetty pienemmälte ennen kytkemistä. | |
| 07. Virransyöttö Tähän liitään AC-virtajohto. Liitä johdon toinen pää pistorasiaan. | |
| 08. Sulake Kun järestelmässä on ongelma, sulake katkaisee virran. Vaihda käytety sulake samanlaiseen alkuperäisen kanssa. | |
| 09. Virta ulos AC-virran ulostulo yläjärestelmään tai toiseen aktivijärestelmään, jossa on powercon-3. | |
HUOM.
Aä altista sahköpiirä kosteidelle!
Kun järestelma on ukkotiloissa, varmista, etta se on suojattu sateelta. Pidä juomat ja kaikki muut nesteet kaukana kaiutinkoteloista suojellaksesi elektronisia osia oikosululta.
Varmista, etta kotelon takapaneelin kanavissa ei ole likaa ja järjestelmä on hyvin tuuletettu, muuten elektroniset osat saattavat ylikuumentua ja kärsiä vauroiita.
LIITÄNNÄT
Järestelmässa on naaras XLR balansoidulle linjatason signaalille.
Liitettaessä balansoituun signaaliin, varmista, etta se on kytketty AES (Audio Engineering Society) standardien mukaisesti:
Liitettäessä balansoimatonta signaalia järjestelman balansoituun tuloon varmista, etta signaalin kuuma johdin on kytketty nasta 2:een ja balansoimaton maajohdin on kytketty kylmaan ja balansoidun tulon maaliitantaan. Maasilmukkaongelman esiintyessä cokeile kytkeä balansoimaton maajohdin vain tulon kylmaan johtimeen (nasta 3) ja jattä aton maajohdin kytkemattä.
Voit lapimenokytkentjden kautta liitttä useampia kuin yhden basso- tai muun aktivikaiuttimen järjestelmän. Kytke vain koko taajuusaluetulon liittimet ensimmäiseen kaiutttimeen, ja liita kaiutin liittimien kautta seuraavaan kaiuttmean tulolittimenä jne, ketjuttaen useita kaiuttimia. Lapimenoliitn on liitetty suoraan kokotaajuusalueliittimeen (valissä ei ole virtapiirä), joten lapimenosta tuleva signaali on täysin sama kuin sisään menevä signaali.
SIJOITTELU
Bassojärestelmä on suunnitelu sjoitettavaksi lattiale.
Ala koskaan yriti ripustaa jarestelmaa sen kahvoista. Kuten kaikkien elektronisia osia sisaltavien laitteiden kohdalla suojaa jarestelmaa altistumasta Kostenudelle.
Jos asennat järestelmän ulos, varmista, etta sateen varalta on katos.
AC-VIRTA
Varmista, etta järjestelmä on liitetty pistorasiaan, joka antaa mallisi tarvitsemaa jännitettä. Varmista myös, etta sahkövirtaa tulee riittävasti kaikille componenteille. Suosittelemme, voimakkaan AC-virran käytöö, koska vahvistimet vaativat korkean jännitteen.
Huono basson toiminta johtuu usein huonosta AC-syötostä vahvistimiin. Älä koskaan irrota basson virtajohdon maan nastaa tai muuta osaa.
TEKNISET TIEDOT
OSP-SX110ta
OSP-SX112ta
TOP / 10" KOKOALUE TOP / 12" KOKOALUE
Kaiutinkotelo Keski/Korkea-alue Keski/Korkea-alue
| Täysalue Täysalue | ||
| Kokoonpano | Kompakti 2-tie | Kompakti 2-tie |
| Nimell. impedanssi | 4 ohmia | 4 ohmia |
| Nimellisteho RMS | 200 wattia | 300 wattia |
| SPL 1w/1m | 100 dB | 101 dB |
| Taajuusvaste | (-10dB) 55-20KHz 45-20KHz | |
| Kattavuuskulma | 90°×40° | 90°×40° |
| Jakotaajius | 3000 Hz | 2000 Hz |
| Puhekelan suojaus | PTC | PTC |
| Ylävalueen elementit | Driveri 1" | Driveri 1" |
| Keski(matala)-alueen elementit | 1x10/200 | 1x12/300 |
| 10" | 12" | |
| Materiaali | Vaneri 18m | Vaneri 18mm |
| Pintakäsittely | Musta lakkaus | Musta lakkaus |
| Mitat (I x k x s cm) | 36x56x38 | 42x62x43 |
| Paino (kg) | 19 | 25 |
| OSP-SX115sa | OSP-SX118sa | |
| SUB-WOOFER / 15" SUB-WOOFER / 18" | ||
| Taajuusalue: 40Hz-200Hz | 40Hz-200Hz | |
| SPL 1W/1m: 102 dB 102 dB | ||
| Maks. SPL@1m: 124 dB 124 dB | ||
| Sisäantulon typpi: | Balansoitu differentiaalinen | Balansoitu differentiaalinen |
| Sisäantulon impedanssi | 20K ohmia | 20K ohmia |
| Sisäantulon suojaus: | Taso suojattu | Taso suojattu |
| Matalataajuinen muunnin | ||
| Läpimitta: | 15" (386mm) | 18" (463mm) |
| Puhekelan läpimitta: | 4" (99.2mm) | 4" (99.2mm) |
| Matalataajuinen tehovahvistin | ||
| Nimellisvirta: | 600 wattia RMS | 600 wattia RMS |
| Nimellinen THD: | <0.03% | <0.03% |
| USA | 120 V, 60 Hz 120 V, 60 Hz | |
| Eurooppa 230 V, 50 Hz 230 V, 50 Hz | ||
| Kaiutinkotelon materiaali | Vaneri 18mm | Vaneri 18mm |
| Mitat (I x k x s cm) | 47x58x60 | 50x66x60 |
| Paino (kg) | 38 | 44 |
Turvallisuuteen liittyvat varoitukset:
Sahköskun riskin pientemämiseksi, AINOASTAAN valtuutettu huoltohenkilo saa avata tämän laitteen huohtoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Alä altista laitetta vedelle aläkä kostenedelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitatöityvät, jos tuote vauroituu sihen tehtyjen muutoksien tai sen värinkäytön takia.
Yleista:
Muutoksia mallin je teknisin ominaisuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisina.
Säilytä käyttoohjeet ja pakkaus myöhemppää käyttoarvetta varten.
Huomio:
Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytetyjä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjarestelma.
