BRUKSANVISNING OSPSX118SA KONIG

Aktivt högtalarsystem 15" + 12"

MANUAL DE UTILIZARE (p. 42)

Sistem activ de difuzoare 15^ + 12^

BRUGERVEJLEDNING (p.50)

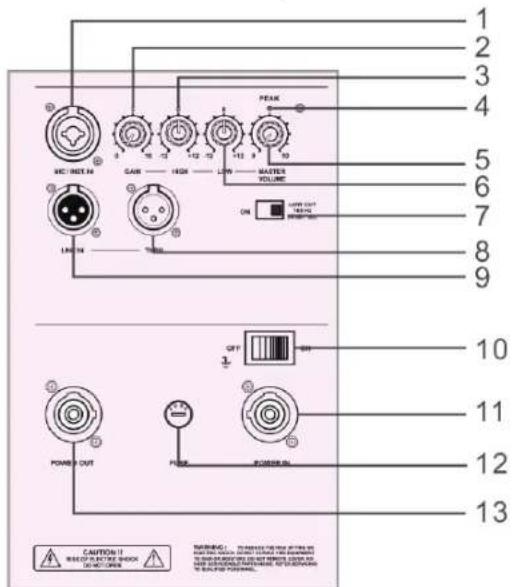

Beskrivning av panelens baksida - Övre Högtalare

01. Mikrofon/ Linjeingäng XL	R/1/4 TRS (teleplugg) ingångsjack
02. Mikrofonens (Mic) Förstärkning	Justera mikrofonivân
03. Frekvenskorrigeringens (EQ) höga kontroll	Frekvenskorrigeringens (EQ) inställning für höga frekvenser
04. Toppvärdesmätare	Toppvärdsmätaren führindar Förstärkarens utgängar från att överväxla omvändlarna. Det lyser Near begränsaren Är aktiverad. Det Är okej für toppen indicatorn att blinka på och;d, men om den blinkar allt for ofter aller lyser kontinueregleringen.
05. Huvudvolymen Denna ratt justerar all signalinmatning eller mikrofonens (Mic) niven.
06. Frekvenskorrigeringens (EQ) låg kontroll	Frekvenskorrigeringens (EQ) inställning für laga frekvenser
07. Låg/full omkopplare forvåglängdsområden	När omkopplaren Är avständ, kan den övre högtalaren användas som en heltäckande högtalare.
08. Genom (heltäckande uteffekt)	Hankontakten av typ XLR som ger exakt samma signal som Är ansluten till huvudingangen. Använd den für att kedjekoppla flera aktiva system tillsammans frän samma signalkälla.
09. Huvudingangen Honkontakt	Av typ XLR som accepterar en balanserad linjeniväsignal frän att mixerbord erller annan signalkälla.
10. Strömbrytare Använd denna brytare forr att slå på och av systemet. Kontrolera signalkällans nivåkontroll sänks innan du slår på den.
11. Strömmen på	Det är HARDu ansluter nitsladden med att forse växelström. Anslut sladden i att AC-uttag, som är korrekt konfigurerad für just din modell.
12. Säkringshällare När att problem uppSTAR i detta system,kommen säkringen att stänga av strömmen. For att ersätta, använda en vanlig säkring som anges.
13. Strömmen av	Växelström ut till toppsystemet erller varje annat aktivi system som Är utrustad med powercon-3.

Beskrivning av panelens baksida - Subwoofer

01. Heltäckande ineffekt	Honkontakt av typ XLR som accepterar en balanserad linjenivåsignal frän att mixerbord eller annan signalkälla.
02. Nivåkontroll für Subwoofer	Justerar niven till Subwoofer. Använd detta som utgangspunkt für fastställande av balans mellan Subwoofer och huvudhögitalare.
03. Frekvensreglering	Med denna kontroll kan du justera basfrekvensen frän 40 Hz till 200 Hz für att balansera bas och de övre högtalarna.
04. Begränsa tappvärdesmätaren	Toppvärdesmätaren forhindrar Förstärkarens utgangar frän att överväxla omvandlarna. Det lyser njär begränsaren ar aktiverad. Det ar okej für tappvärdesmätaren att blinka ibland, men om den blinkar ofta erller lyser konstant, skruva ner nivåkontrollen.
05. Genom (heltäckande uteffekt)	Hankontakten av typ XLR som ger exakt samma signal som ar ansluten till huvudingängen. Använd den für att kedjekoppla flera aktiva system tillsammans frän SAMMA signalkälla.
06. Strömbrytare Använd	denna brytare for att slå på och av systemet. Kontrolera signalkällans nivåkontroll sänks innan du slår på den.
07. Strömmen på	Det är här du ansluter natsladden med att forse växelström. Anslut sladden i ett AC-uttag, som är korrekt konfigurerad for just din modell.
08. Säkringshällare När att	problem uppstår i detta system,kommen säkringen att stenga av strömmen. För att ersätt, använda en vanlig säkring som anges.
09. Strömmen av	Växelström ut till toppsystemet eller varje annat aktivt system som ar utrustad med powercon-3.

TIPS

Utsatt inte elektroniska kretsar fukt!

När systemet befinner sig utomhusmiljö, se till att skydda det fran regn. Undvik att ha drycker och alla andra vätskor i narheten av skapen for att skydda dess elektroniska componenter fran kortslutningar.

Sakerstalla att ledningarna i skapens bakre paneler ar fria fran smuts och att systemet ar val ventilerat, annars kan elektroniska komponenter komma att overhettas och ta skada.

ANSLUTNINGAR

Systemet har en honkontakt XLR ingang som accepterar en balanserad linjenivsa signal. När du ansluter en balanserad signal, se till att den ar kopplad till AES (Audio Engineering Society) standard:

Om du ansluter en obalanserad signal till systemets balanserade ingang, vara saker pa att signalanslutningen hog (varm) ar koplad till stift 2 och den obalanserade jordansluttingen ar koplad till de laga och jordansluttingarna av den balanserade ingangen. Om det finns ett grund-loop problem (felkoppling), forsok ansluta den obalanserade jordansluttingen bara till ingangen for laganslutting (stift 3), och lamna ingangen for jordansluttingen frankopplad.

Genom de anslutningarna for uteffekt, gor att du kan ansluta mer an en bas ell er andra aktiva hogtalare till systemet.

Satt bara in de heltackande ingangarna till den forsta hogtalaren, och jämka samman den hogtalaren genom uttagen till nasta hogtalare som ingangar, och sa vidare, kedjekoppling med flera hogtalare. Den kopplande pluggen ar kopplad direkt fran den heltackande ingangsanslutningen (det finns ingen elektronisk krets mellan), sa att signalen somkommen ut genom jackuttaget ar exakt sama som signalen som gär in.

PLACERING

Bassystemet ar utformat for att placeras pa golvet.

Förstk aldrig att suspendera systemet via handtagen. Som med alla elektriska komponenter, skydda systemet fran fukt.

Om du ställer upp systemet für utomhusbruk, se till att de ar under tak om du forväntar dig regn.

VAXELSTRÖM

Kontrolera att systemet ar anslutet till ett uttag som kan leverera ratt spanning som anges for din modell. Se ocksä till att den elektriska källan kan leverera tillrackligt med stromstyrka for alla komponenter som ar anslutna till den. Vi rekommenderar att en stark leverans av vaxelström används, aftersom Förstärkarna staller hoga krav på AC linjen.

Dálig basprestanda orsakas ofta av en svag AC till Förstärkare. Ta aldrig bort jordstiften på natsladden是从 basen eller;nagonannankomponent.

TEKNISKA SPECifikATIONER

OSP-SX110ta OSP-SX112ta

TOPP/10" HELTÄCKANDE TOPP/12" HELTÄCKANDE

Skåp	Mellan/Hög	Mellan/Hög
	Heltäckande	Heltäckande

Konfiguration Kompakt 2-vags Kompakt 2-vags

Nominell Impedans 4 Ohm 4 Ohm

Markeffekt RMS 200 watt 300 Watt

SPL 1w/1m	100 dB	101 dB
Frekvensomfång	(-10dB) 55-20KHz	45-20KHz
Bevakningsvinkel	90°×40°	90°×40°
Delningsfrekvens	3000 Hz	2000 Hz
Skydd För ljudspole	PTC	PTC
Högkomponenter	1" Driver	1" Driver
Mellan (låg) komponenter	1x10/200	1x12/300
	10"	12"
Material	Plywood 18mm	Plywood 18mm
Finish	Sstart lack	Sstart lack
Mätt (w x h x d cm)	36x56x38	42x62x43
Nettovikt (kg) 19	25
OSP-SX115sa OSP-SX118sa
	SUB-WOOFER/15"	SUB-WOOFER/15"
Frekvensområde:	40Hz-200Hz	40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
14W (max.) ) SPL@1m: 124 dB 124 dB
Typ av ineffekt: Balanserad differential Balanserad differential
Ingångsimpedans: 20K Ohms 20K Ohms
Ingångsskydd:	Nivåskydd	Nivåskydd
Låg-frekvens omvandiare
Diameter: 15" (386mm) 18" (463mm)
Ljudspolens Diameter: 4" (99.2mm) 4" (99.2mm)
Lågfrekvent effekt Förstärkare
Märkeffekt:	600 watt RMS	600 watt RMS
Klassad THD:	<0,03%	<0,03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Skåpmaterial	Plywood 18mm	Plywood 18mm
Mätt (w x h x d cm)	47x58x60 50x66x60
Nettovikt (Kg)	38.	44.

For att minska risken for elektriska stotar bor denna produkt ENDAST öppnas av behörig tekniker nar service behövs. Dra ut strömkabeln frän eluttaget och koppla ur all annan utrustning om námgot problem skulle uppsta. Utsätt inteprodukten für vatten eller fukt.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller Lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten aller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specificationer kan komma att andras utan foregånde meddelande.

Alla logotyp per och produktnamn ar varumärken ellere registrarade varumärken som tillhorsina agare och ar harmed erkanda som sadana.

Behall bruksanvisningen och forpackningen for eventuellt framtida behov.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska aller elektroniskaprodukter inte far slängas bland vanliga hushallssopor. Det finns särskilda atervinningsystem for dessaprodukter.
