BRUGSANVISNING OSPSX115SA KONIG

Aktivt højttalersystem 15" + 12"

ANLEITUNG (S. 6)

Säkerhetsanvisningar:

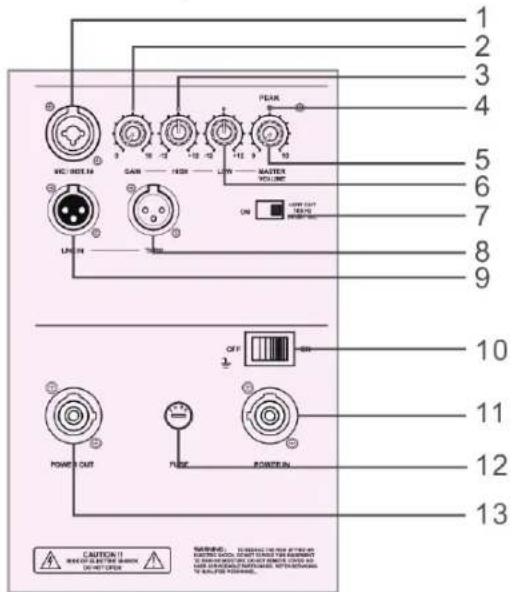

Beskrivelse af bagpanel – ∅verste højttaler

01. Mik/linje indgang XLR/	1/4 TRS (tip-ring muffe) indgangsstik
02. Mikrofon Juster mikrofonniveau
03. EQ kontrol høj EQ indstilling for høje frekvenser
04. Toppunkt indikator	Toppunkt indikatoren forebygger at forstærkerens udgangseffekt overbelaster transducerne. Den lyser når begrænser-enheden er aktiveret. Det er normalt at toppunkt indikatoren blinker en gang imellem, men hvis den blinker hyppigt eller lyser konstant, skal lydniveaukontrollen indstilles lavere.
05.Master lydstyrke Denne knap justerer alle signalindgange eller mikrofonniveau.
06. EQ lav kontrol EQ indstilling for lave frekvenser
07. Lav skæring/fuldt område knap	Når kontakten er slukket, kan den øverste højttaler bruges som højttaler til det fulde område.
08. Sammenførsel (fuldt område udgang)	Han XLR-type konnektoren som afgiver præcis det samme signal som er tilsluttet til hoved indgangsstikket. Brug det til daisy-chain af adskillige aktive systemer fra den samme signalkilde tilsammen.
09. Hovedindgang Hun XL	R-type konnektoren som accepterer et afbalanceret linje-niveau signal fra en mixerpult eller andre signalkilder.
10. Afbryder Brug denne k	kontakt til at tænde og slukke for systemet. Sørg for at signalkilde lydniveaukontrollen er skruet ned før du tænder for den.
11. Strøm indgang Her tils	luttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
12. Sikringsholder	Når der opstår et problem med dette system, vil sikringen slukke for strømmen. For at udskifte den, skal der bruges en standard sikring som angivet.
13. Strøm udgang	AC strømudgang til det øverste system eller et andet aktivt system som er udstyret med powercon-3.

Beskrivelse af bagpanel – Nederste højttaler

01. Fuld område indgang	Hun XLR-type konnektoren som accepterer et afbalanceret linje-niveau signal fra en mixerpult eller andre signalkilder
02. Subwoofer niveaukontrol	Justerer subwoofer niveauet. Brug denne som startpunkt for indstilling af balancen mellem subwooferen og hovedhøjttaleren.
03. Frekvens kontrol control	Med denne kontrol kan du justere basfrekvensen fra 40Hz til 200Hz for at afbalancere bashøjttaleren og de øverste højttalere.
04. Grænse toppunktsindikator	Toppunkt indikatoren forebygger at forstærkerens udgangseffekt overbelaster transducerne. Den lyser når begrænser-enheden er aktiveret. Det er normalt at toppunkt indikatoren blinker en gang imellem, men hvis den blinker hyppigt eller lyser konstant, skal lydniveaukontrollen indstilles lavere
05. Sammenførsel (fuldt område udgang)	Han XLR-type konnektoren som afgiver præcis det samme signal som er tilsluttet til hoved indgangsstikket. Brug det til daisy-chain af adskillige aktive systemer fra den samme signalkilde tilsammen.
06. Afbryder Brug denne kontakt til at tænde og slukke for systemet. Sørg for at signalkilde lydniveaukontrollen er skruet ned før du tænder for den.
07. Strøm indgang Her tilsuttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
08. Sikringsholder	Når der opstår et problem med dette system, vil sikringen slukke for strømmen. For at udskifte den, skal der bruges en standard sikring som angivet.
09. Strøm udgang	AC strømudgang til det øverste system eller et andet aktivt system som er udstyret med powercon-3.

GODE RÅD

Udsæt ikke de elektroniske kredsløb for fugt!

Når systemet er placeret udendørs, sørg for at beskytte det mod regn. Hold drikkevarer og alle andre væsker på god afstand til kabinettet, for at beskytte deres elektroniske komponenter mod kortslutninger.

Sørg for at ventilationsåbningerne på bagpanelerne er fri for snavs og at systemet er passende ventileret, eller kan de elektroniske komponenter overophede og blive beskadiget.

TILSLUTNINGER

Systemet har en hun XLR-indgang som accepterer et afbalanceret linje-niveau signal.

Hvis der tilsluttes et ikke afbalanceret signal til systemets afbalancerede indgang, skal man sørge for at signalets høje (varme) tilslutning er forbundet til pin 2 og den ikke afbalancerede jordforbindelse er forbundet til den lave og jordforbindelsen for den afbalancerede indgang. Hvis der opstår en problem med jordforbindelsen, kan du forsøge at tilslutte den ikke afbalancerede jordforbindelse til den lave indgangsforbindelse alene (pin 3), og ikke tilslutte indgangs jordforbindelsen.

Sammenførsels udgangskonnektor tillader dig at tilslutte mere end en bashøjttaler eller andre aktive højttalere til dit system.

Sæt fuld område indgangsstikkene i den første højttaler og forbind højttaler med stik til den næste højttaler som indgangsstik, osv. daisy-chaining flere højttalere. Sammenførselsstikket er forbundet lige fra fuld område indgangskonnektoren (der er intet elektronisk kredsløb mellem dem), så signalet som kommer ud af sammenførselsstikket er nøjagtig det samme som det signal der kommer ind.

PLACERING

Bas-systemet er beregnet til at stå på gulvet.

Forsøg ikke at hænge systemet i håndtagene. Som med alle elektriske komponenter, skal systemet beskyttes mod fugt.

Hvis du installerer systemet udendørs, skal du sørge for at det står i læ hvis der kommer regn.

VEKSELSTR∅M

Sørg for at systemet tilsluttes til en stikkontakt som kan forsyne den korrekte spænding, som angivet på din model. Sørg også for at den elektriske service kan levere tilstrækkelig strømstyrke til alle de tilsluttede komponenter. Vi anbefaler at der anvendes en stærk vekselstrømsforsyning, da forstærkerne har et stort behov for strøm fra vekselstrømslinjen.

Dårlig baslyd er ofte forårsaget af en svag vekselstrømsforsyning til forstærkerne. Fjern aldrig jordforbindelsen på netledningen til bassen eller andre komponenter.

SPECIFICATION

OSP-SX110ta

OSP-SX112ta

Kabinet Mellem / Høj Mellem / Høj

Fuldt område Fuldt område

Konfiguration Kompakt 2-vejs Kompakt 2-vejs

Nom. Impedans 4 Ohm 4 Ohm

Mærkeeffekt RMS 200 Watt 300 Watt

SPL 1w/1m 100 dB 101 dB

Frekvensfunktion	(-10dB) 55-20KHz	45-20KHz
Vinkeldækning	90 °×40 °	90 °×40 °
Delefilter frekvens	3000 Hz	2000 Hz
Stemme spolebeskyttelse	PTC	PTC
Komponenter høj	1" Driver	1" Driver
Komponenter mellem (Lav)	1x10/200	1x12/300
	10"	12"

Materiale Plywood 18 mm Plywood 18 mm

Belægning Sort lak Sort lak

Dimensioner (w x h x d cm) 36x56x38 42x62x43

Nettovægt (kg) 19 25

OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15” SUB-WOOFER / 18”
Frekvensområde:	40 Hz-200 Hz 40 Hz-200 Hz
SPL 1W/1m: 102 dB 102 dB
Maks. SPL@1m: 124 dB 124 dB
Indgangstype:	Afbalanceret differentiel	Afbalanceret differentiel
Indgangs impedans:	20K Ohms 20K Ohms
Indgangsbeskyttelse:	Beskyttet niveau	Beskyttet niveau
Lav-frekvens transducer
Diameter:	15” (386 mm)	18” (463 mm)
Stemme spole diameter:	4” (99,2 mm)	4” (99,2 mm)
Lav-frekvens forstærker
Mærkeeffekt:	600 Watts RMS	600 Watts RMS
Vurderet THD:	<0,03 %	<0,03 %
USA	120 V, 60 Hz	120 V, 60 Hz
Europa 230 V, 50 Hz	230 V, 50 Hz
Kabinet materiale	Plywood 18 mm Plywood 18 mm
Dimensioner (w x h x d cm)	47x58x60 50x66x60
Nettovægt (Kg)	38 44

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN åbnes af en autoriseret tekniker.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt.

Generelt:

Design og specifikationer kan ændres uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.

Gem brugervejledningen og emballagen til senere brug.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige indsamlingssystemer for disse produkter.
