NÁVOD K OBSLUZE OSPSX115SA KONIG

Systém aktivních reproduktorů 15" + 12"

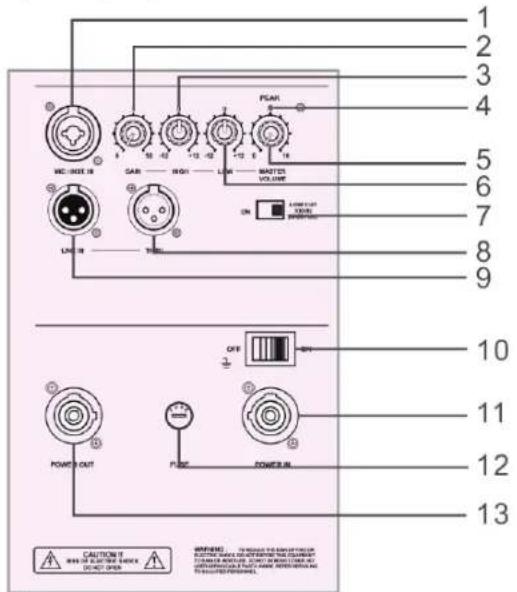

Popis zadního panelu – výškový reproduktor

1 2 3 4 5 6 7 8 9 10 11 12 13 CAUTION II RMS OUT AND AIR SWITCH (VEGET) OPEN PEAR MAX 25 VOLUME ON OFF POWER OUT POWER IN POWER OUT POWER IN

01. Vstup mikrofonu/kabelu	XLR/1/4 TRS vstupní zdířka typu jack.
02. Zisk mikrofonu Nastavení hladiny snímání mikrofonu.
03. Regulace ekvalizéru vysoká frekvence	Nastavení ekvalizéru pro vysoké frekvence.
04. Indikátor špiček	Indikátor špiček zabraňuje výstupům zesilovače v přebuzení reproduktorů. Rozsvití se, je-li aktivován limitěr. Není na závadu, když indikátor špiček příležitostně bliká, avšak bliká-li často nebo svití-li trvale, nastavte regulátorem nižší úroveň.
05. Hlavní regulace hlasitosti	Nastavuje všechny signálové vstupy nebo úroveň mikrofonu.
06. Regulace ekvalizéru nízká frekvence	Nastavení ekvalizéru pro nízké frekvence.
07. Přepínač filtru low cut/plný rozsah	Je-li tento přepínač vypnutý, lze horní reproduktor použít jako širokopásmový.
08. Výstup s plným rozsahem	Zástrčka XLR, která poskytuje identický signál se signálem připojeným k jacku hlavního vstupu. Použijte ji k sériovému spojení několika aktivních systémů se stejným zdrojem signálu.
09. Hlavní vstup	Zásuvka typu XLR, která připojuje symetrický linkový signál z mixážního pultu nebo z jiného zdroje.
10. Vypínač	Použijte tento vypínač k zapínání a vypínání systému. Před zapnutím se ujistěte, že je regulátor úrovně zdroje signálu na nejnižší hodnotu.
11. Vstup napájení	Zde připojite napájecí kabel AC. Zapojte napájecí kabel AC do odpovídající napájecí zásuvky.
12. Držák pojistky	Dojde-li k závadě systému, pojistka přeruší napájení. K výměně použijte standardizovanou pojistku.
13. Výstup napájení	Výstup napájení do vrchního reproystému nebo jiného aktivního systému vybaveného konektorem powercon-3.

Popis zadního panelu – subreproduktor

01. Vstup plného rozsahu	Zásuvka typu XLR, která připojuje symetrický linkový signál z mixážního pultu nebo z jiného zdroje.
02. Regulace hladiny zvuku subwooferu	Nastavuje úroveň subwooferu. Použijte pro nastavení vyvážení mezi subwooferem a hlavním reproduktorem.
03. Ovládání frekvence	Nastavuje basy v rozmezí od 40 Hz do 200 Hz pro vyvážení basových a výškových reproduktorů.
04. Indikátor špiček limitů	Indikátor špiček zabraňuje výstupům zesilovače v přebuzení reproduktorů. Rozsvítí se, je-li aktivován limitér. Není na závadu, když indikátor špiček příležitostně bliká, avšak bliká-li často nebo svítí-li trvale, nastavte regulátorem nižší úroveň.
05. Výstup s plným rozsahem	Zástrčka XLR, která poskytuje identický signál se signálem připojeným k jacku hlavního vstupu. Použijte ji k sériovému spojení několika aktivních systémů se stejným zdrojem signálu.
06. Vypínač	Použijte tento vypínač k zapínání a vypínání systému. Před zapnutím se ujistěte, že je regulátor úrovně zdroje signálu na nejnižší hodnotu.
07. Vstup napájení	Zde připojíte napájecí kabel AC. Zapojte napájecí kabel AC do odpovídající napájecí zásuvky.
08. Držák pojistky	Dojde-li k závadě systému, pojistka přeruší napájení. K výměně použijte standardizovanou pojistku.
09. Výstup napájení	Výstup napájení do vrchního reproystému nebo jiného aktivního systému vybaveného konektorem powercon-3.

TIPY

Nevystavujte elektronické obvody vlhku!

Je-li systém umístěn venku, zajistěte jeho ochranu proti dešti. Nápoje a jiné tekutiny držte v dostatečné vzdálenosti od skříní reproduktorů, aby nedošlo ke zkratu a poškození elektroniky.

Zajistěte, aby byly kanálky na krytech zadních panelů prosté prachu a aby byl systém dostatečně odvětráván. Nedostatečná ventilace může způsobit přehřátí a poškození systému.

PŘIPOJENÍ

Systém má vstupní zásuvku XLR, která připojuje symetrický linkový signál.

Pokud připojujete nesymetrický signál, se ujistěte, že je propojen v souladu se standardem AES (Audio Engineering Society):

Je-li připojen nesymetrický signál k symetrickému vstupu systému, ujistěte se, že je živý signálový vodič (hot) připojen k pinu 2 a nesymetrický vodič je připojen k pinu 3 - (cold) a zemnícímu pinu symetrického vstupu. Je-li problém se zemnící smyčkou, zkuste připojit nesymetrický vodič pouze k pinu 3 - (cold) a ponechte zemnící pin nezapojený.

Výstupní konektory umožňují připojit k systému více než jeden basový nebo jiný aktivní reproduktor.

Jednoduše zapojte vstupní konektory jack do prvního reproduktoru a propojte výstupní konektory jack do dalšího reproduktoru jako vstupní konektory. Tímto způsobem můžete zapojit vícero reproduktorů do série.

Konektory Jack jsou zapojeny přímo ze vstupních konektorů (není mezi nimi žádný elektronický obvod) a signál vycházející z konektoru jacku je tedy identický se vstupním.

UMÍSTĚNÍ

Basový systém je určen k usazení na podlahu.

Nikdy se nepokoušejte systém zavěsit za držadla. Jako všechny elektronické komponenty chraňte systém před vystavením vlhkosti.

Instalujete-li systém venku, chraňte jej před deštěm.

NAPÁJENÍ AC

Ujistěte se, že je systém připojen k zásuvce s odpovídajícím napětím. Rovněž se ujistěte, že je elektrická síť schopna dodaávat dostatečný proud pro všechny připojené komponenty. Doporučujeme použít dostatečně dimenzované AC napájení, protože zesilovače mají vysoké nároky na proudový odběr.

Nedostatečně dimenzované napájení zesilovačů má často za následek chabý basový výkon. Nikdy neodstraňujte zemnicí kolík na napájecím kabelu basového reproduktoru nebo jiných komponentů.

SPECIFIKACE

	OSP-SX110ta	OSP-SX112ta
TOP / 10" PLNÝ ROZSAH TOP / 12" PLNÝ ROZSAH
Skřín	Střední / vysoká	Střední / vysoká
Plný rozsah Plný rozsah
Konfigurace Compact 2-way Compact 2-way
Jmen. impedance 4 ohmy 4 ohmy
Jmenovitý výkon RMS	200 wattů	300 wattů
SPL 1w/1m 100 dB	101 dB
Frekvenční rozsah	(-10dB) 55-20KHz	45-20KHz
Úhel pokrytí 90^ × 40^	90^ × 40^
Dělicí kmitočet	3000 Hz	2000 Hz
Ochrana kmitací cívky	PTC	PTC
Vysokotónový reproduktor	1" Driver	1" Driver
Středový (basový) reproduktor	1x10/200	1x12/300
	10"	12"
Materiál	Překližka 18 mm	Překližka 18 mm
Úprava	Černý lak	Černý lak
Rozměry (š x v x h cm)	36x56x38	42x62x43
Čistá hmotnost (kg)	19	25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Frekvenční rozsah: 40Hz-200Hz 40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
Max. SPL@1m: 124 dB 124 dB
Typ vstupu: Symetrický Symetrický
Vstupní impedance:	20 kiloohmů	20 kiloohmů
Ochrana vstupu:	Úroveň kanálu	Úroveň kanálu
Nízkofrekvenční měnič
Průměr: 15" (386 mm) 18" (463 mm)
Průměr kmitací cívky:	4" (99,2 mm)	4" (99,2 mm)
Nízkofrekvenční výkonový zesilovač
Jmenovitý výkon:	600 wattů RMS	600 wattů RMS
Jmen. THD:	<0,03%	<0,03%
US	120 V, 60 Hz	120 V, 60 Hz
Evropa	230 V, 50 Hz	230 V, 50 Hz
Materiál skříně	Překližka 18 mm	Překližka 18 mm
Rozměry (š x v x h cm)	47x58x60	50x66x60
Čistá hmotnost (kg)	38	44

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
