Termék típusa	Aktív mélyláda
Márka	Konig
Modell	OSPSX115SA
Frekvenciaátvitel	40 Hz - 200 Hz
SPL (1W/1m)	102 dB
Maximális SPL (1m-en)	124 dB
Bemenet típusa	Szimmetrikus differenciál
Bemeneti impedancia	20 kOhm
Bemeneti védelem	Védett szint
Mélyfrekvenciás átalakító	15" (386 mm) 4"-os (99,2 mm) hangtekerccsel
Tápegység (RMS)	600 Watt RMS
Teljes harmonikus torzítás (THD)	< 0,03%
Tápellátás	120V/60Hz (USA) vagy 230V/50Hz (Európa)
Doboz anyaga	18 mm rétegelt lemez
Méretek (Sz x Ma x Mé)	47 x 58 x 60 cm
Nettó tömeg	38 kg
Fő funkciók	Szintszabályozás, frekvenciaszabályozás (40-200 Hz), csúcsjelző, aluláteresztő/teljes tartomány kapcsoló, láncolási kimenet (daisy chain)
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa; ne használjon oldószereket vagy dörzsölő anyagokat; kerülje a nedvességet
Biztonság	Ne nyissa ki a készüléket; probléma esetén húzza ki a hálózatból; védje víztől és nedvességtől
Alkatrészek és javíthatóság	Cserélhető szabvány biztosíték; a szellőzőnyílásokat tartsa tisztán; javítást csak szakképzett technikus végezhet
Általános információk	A dizájn és a jellemzők előzetes értesítés nélkül változhatnak; őrizze meg a kézikönyvet és a csomagolást későbbi hivatkozásként

Gyakran ismételt kérdések - OSPSX115SA KONIG

Hogyan csatlakoztassam a mélyládát egy keverőpulthoz?

Használjon egy női XLR bemenetet (fő bemenet) szimmetrikus vonalszintű jellel. Használhat 1/4 TRS jack bemenetet is. Győződjön meg arról, hogy a csatlakozás megfelel az AES szabványnak (2. érintkező = jel +, 3. érintkező = jel -, 1. érintkező = föld).

Mit tegyek, ha a mélyláda nem ad hangot?

Először ellenőrizze, hogy a tápkapcsoló be van-e kapcsolva, és a hálózati kábel csatlakoztatva van-e. Győződjön meg arról, hogy a hangerőszabályzó nincs minimumon. Ellenőrizze azt is, hogy a jelforrás jelen van-e, és az XLR vagy jack csatlakozások megfelelőek-e.

Hogyan állítsam be a mélyláda vágási frekvenciáját?

Használja a frekvenciaszabályzót (a hátsó alsó panel 03-as száma) a vágási frekvencia 40 Hz és 200 Hz közötti beállításához. Forgassa a gombot a fő hangszórókkal való legjobb illeszkedés megtalálásához.

Mire szolgál a csúcsjelző (Clip)?

A csúcsjelző akkor világít, amikor a teljesítménykorlátozás aktív, megakadályozva az átalakítók túlterhelését. Az alkalmi villogás normális, de ha folyamatosan világít, csökkentse a forrás vagy a mélyláda hangerőjét a berendezés károsodásának elkerülése érdekében.

Hogyan láncoljak össze több mélyládát vagy hangszórót?

Használja a hídbemeneti (Bias) XLR csatlakozó kimenetét. Csatlakoztassa a bemeneti jelet az első mélyládához, majd annak kimenetét kösse a következő bemenetére. A jel pontosan reprodukálja a bemenetet, további feldolgozás nélkül. Így több egységet is láncolhat egymás után.

Milyen tápellátási követelmények vannak?

Ez a modell 120 V/60 Hz (USA változat) vagy 230 V/50 Hz (Európa változat) alatt működik. Az áramfogyasztás az erősítőtől függ (600 W RMS). Győződjön meg arról, hogy a hálózati aljzat a megfelelő feszültséget és elegendő áramerősséget biztosít. Használjon földelt tápkábelt.

Elhelyezhetem a mélyládát a szabadban?

Igen, de védeni kell az esőtől és a nedvességtől. A mélyláda padlóra helyezésre készült. Soha ne akassza fel a fogantyúknál. Kerülje a folyadékokkal való érintkezést a rövidzárlat elkerülése érdekében.

Hogyan tisztítsam a mélyládát?

Használjon száraz, puha ruhát a felületek portalanításához. Soha ne használjon oldószereket, alkoholt vagy dörzsölő anyagokat. Ügyeljen arra, hogy a hátsó szellőzőrácsok tiszták maradjanak a megfelelő szellőzés érdekében.

Mit tegyek, ha a biztosíték kiég?

Először húzza ki a készüléket a hálózatból. Cserélje ki a biztosítékot egy azonos értékű és kaliberű típusra. Ha a probléma továbbra is fennáll, forduljon szakképzett technikushoz, mert ez belső hibára utalhat.

Mi a termék garanciája?

A készülék módosítása vagy helytelen használata esetén semmilyen garanciát vagy felelősséget nem vállalunk. Őrizze meg a kézikönyvet és a csomagolást későbbi hivatkozásként. A jellemzők előzetes értesítés nélkül változhatnak.

HASZNÁLATI ÚTMUTATÓ OSPSX115SA KONIG

15" + 12"-os aktív hangszórórendszer

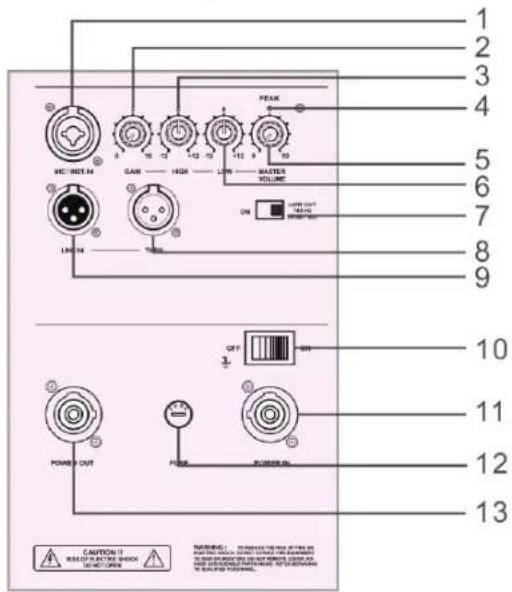

A hátsó panel ismertetése – Felső hangfal

01. Mikrofonbemenet/vonalbemenet	XLR/1/4 TRS (hegygyűrűtest) bemeneti jack
02. Mikrofon hangerő A mikrofonszint beállítása
03. Hangszínszabályozó – Magas	Hangszínszabályozó a magasfrekvenciás hangokhoz
04. Csús jelző	A csúcsjelző megakadályozza, hogy az erősítő túlhajtsa a hangsugárzókat. Akkor gyullad ki, ha a limiter aktív. Ha ez néha kigyullad, az nem baj, de ha gyakran teszi ezt, vagy ha folyamatosan világít, akkor lejjebb kell venni a hangerőt.
05. Főhangerő	Ezzel a gombbal a jelbemenetek és a mikrofon szintjét lehet szabályozni.
06. Hangszínszabályozó – Mély	Hangszínszabályozó az alacsonyfrekvenciás hangokhoz
07. Alacsony szűrés/teljes tartomány kapcsoló	Ha ez a kapcsoló Ki állásban van, akkor a felső hangfal teljes hangtartományú hangfalként funkcionál.
08. Kivezetés (teljes tartományú kimenet)	XLR-típusú dugasz, mely pontosan ugyanazt a jelet állítja elő, mint amit a hangfal a fő jackbemeneten keresztül kap. Ily módon ennek segítségével több aktív rendszer is összeköthető, melyek aztán ugyanazt a jelforrást fogják megszólaltatni.
09. Főbemenet	XLR-típusú csatlakozóaljzat, melyen keresztül kiegyenlített szintű jelet lehet csatlakoztatni egy keveröről vagy más jelforrásról.
10. Főkapcsoló	Ezzel a kapcsolóval lehet a rendszer be- és kikapcsolni. Ügyeljen rá, hogy a forrásjelszint-szabályozó le legyen tekerve, mielőtt bekapcsolja a rendszert.
11. Hálózati bemenet	Itt kell csatlakoztatni a tápkábelt a rendszer hálózati feszültséggel való ellátásához. Az adott hálózatnak megfelelő tápkábelt használjon.
12. Biztosítéktartó Ha a rendszeren valamilyen hiba jelentkezik, akkor a biztosíték megszakítja az áramellátást. A biztosítékot ezután ki kell cserélni, azonos típusúra.
13. Hálózati kimenet	Hálózati kimenet a felső hangfalakhoz, vagy egy másik aktív rendszerhez, mely el van látva powercon-3 csatlakozóbemenettel.

A hátsó panel ismertetése – Alsó hangfal

01. Teljes tartományú bemenet	XLR-típusú csatlakozóaljzat, melyen keresztül kiegyenlített szintű jelet lehet csatlakoztatni egy keverőről vagy más jelforrásról.
02. Mélynyomószint-szabályzó	A mélynyomószint beállítása. Használja ezt a mélynyomó és a főhangsugárzó közti egyensúly megtalálásához.
03. Frekvencia-szabályzó	Ezzel a szabályzóval a basszus frekvenciáját lehet beállítani 40 Hz és 200 Hz között, a basszus és a magashangok közti balanszhoz.
04. Csúcslimiter jelző	A csúcsjelző megakadályozza, hogy az erősítő túlhajtsa a hangsugárzókat. Akkor gyullad ki, ha a limiter aktív. Ha ez néha kigyullad, az nem baj, de ha gyakran teszi ezt, vagy ha folyamatosan világít, akkor lejjebb kell venni a hangerőt.
05. Kivezetés (teljes tartományú kimenet)	XLR-típusú dugasz, mely pontosan ugyanazt a jelet állítja elő, mint amit a hangfal a fő jackbemeneten keresztül kap. Ily módon ennek segítségével több aktív rendszer is összeköthető, melyek aztán ugyanazt a jelforrást fogják megszólaltatni.
06. Főkapcsoló	Ezzel a kapcsolóval lehet a rendszer be- és kikapcsolni. Ügyeljen rá, hogy a forrásjelszint-szabályozó le legyen tekerve, mielőtt bekapcsolja a rendszert.
07. Hálózati bemenet	Itt kell csatlakoztatni a tápkábelt a rendszer hálózati feszültséggel való ellátásához. Az adott hálózatnak megfelelő tápkábelt használjon.
08. Biztosítéktartó Ha a rendszeren valamilyen hiba jelentkezik, akkor a biztosíték megszakítja az áramellátást. A biztosítékot ezután ki kell cserélni, azonos típusúra.
09. Hálózati kimenet	Hálózati kimenet a felső hangfalakhoz, vagy egy másik aktív rendszerhez, mely el van látva powercon-3 csatlakozóbemenettel.

TIPPEK

Az elektronikus áramköröket ne tegye ki nedvességnek!

Ha a rendszert a szabadban helyezi el, akkor gondoskodjon róla, hogy ne érje eső. Az italokat és minden egyéb folyadékot tartson távol a hangfalaktól, hogy az elektronikus alkatrészek ne legyenek rövidzárlatosak.

Ügyeljen rá, hogy a kábelek pormentesek legyenek, és hogy a rendszer megfelelő szellőzésben részesüljön, máskülönben az elektronikus komponensek túlhevülhetnek és megrongálódhatnak.

KAPCSOLATOK

A rendszer el van látva egy XLR bemenettel, melyen keresztül kiegyensúlyozott szintű jelet lehet csatlakoztatni.

Kiegyensúlyozott jel csatlakoztatásakor ügyeljen rá, hogy a kábel AES-kompatibilis legyen.

Ha kiegyensúlyozatlan jelet csatlakoztat a rendszer kiegyensúlyozott bemenetéhez, akkor ügyeljen rá, hogy a jel magas csatlakozása a 2-es türe legyen kötve, a kiegyensúlyozatlan földelés pedig a kiegyensúlyozott bemenet mély és földelés csatlakozására. Földhurok probléma esetén próbálja meg kizárólag a bemenet mély csatlakoztatására (3-as tű) kötni a kiegyensúlyozatlan föld csatlakozást; a bemeneti földelést hagyja lekötve.

A kivezető csatlakozás lehetővé teszi egynél több mély, vagy egyéb aktív hangszóró csatlakoztatását.

Ehhez egyszerüen csak dugja a teljes tartomány bemeneti dugaszát az első hangfalba, majd kösse össze a hangfalakat a jackbemenetek segítségével. A kivezető jack közvetlenül van rákötve a teljes tartományú bemeneti csatlakozóra (nincs köztük elektronikus áramkör), így a kivezető jackből kijövő jel pontosan ugyanolyan, mint a bemenő jel.

A mélyhangsugárzók nem földön való elhelyezésre lettek tervezve.

Ne próbálja meg a fogantyúknál fellógatni a rendszert. Akárcsak a többi elektromos berendezést, úgy a rendszert is óvni kell a nedvességtől.

Ha a rendszert a szabadban helyezi el, akkor ügyeljen rá, hogy a rendszer fedett, esőtöl védett helyen legyen.

ELEKTROMOS HÁLÓZAT

Ügyeljen rá, hogy a rendszert olyan konnektorba dugja, amely megfelel az adott típus feszültség-előírásainak. Ügyeljen rá továbbá, hogy a hálózat áramerőssége elegendő legyen a csatlakoztatott komponensek kiszolgálásához. Azt javasoljuk, hogy erős hálózati forrást használjon, mert az erősítők nagy terhelésnek teszik ki az elektromos hálózatot.

Ha a mélyteljesítmény nem kielégítő, akkor ezt gyakran a gyenge hálózati forrás okozza. Sose távolítsa el a tápkábel födelő villáját!

SPECIFIKÁCIÓ

OSP-SX110ta	OSP-SX112ta
	FELSŐ / 10"-OS TELJES	FELSŐ / 12"-OS TELJES
	TARTOMÁNYÚ	TARTOMÁNYÚ
Hangfal	Közép / magas	Közép / magas
	Teljes tartomány	Teljes tartomány
Kialakítás	Kompakt kétutas	Kompakt kétutas
Névleges impedancia	4 Ohm	4 Ohm
RMS teljesítmény	200 Watt	300 Watt
SPL 1 W / 1 méter	100 dB	101 dB
Frekvenciatartomány	(-10 dB) 55-20 KHz	45-20 KHz
Területlefedettség	90°×40°	90°×40°
Keresztfrekvencia	3000 Hz	2000 Hz
Hangtekercs-védelem	PTC	PTC
Magas komponensek	1"-os hangsugárzó	1"-os hangsugárzó
Közép (mély) komponensek	1x10/200	1x12/300
	10"	12"
Anyag Furnérlemez, 18 mm Furnérlemez, 18 mm
Kezelés	Fekete lakk	Fekete lakk
Méretek (sz x m x h cm)	36x56x38	42x62x43
Nettó tömeg (kg) 19	25
OSP-SX115sa	OSP-SX118sa
MÉLYNYOMÓ / 15” MÉLYNYOMÓ / 18”
Frekvenciatartomány:	40 Hz – 200 Hz	40 Hz – 200 Hz
SPL 1 W / 1 méter:	102 dB	102 dB
Max. SPL 1 méteren:	124 dB	124 dB
Bemenet típusa:	Kiegyensúlyozott differenciális	Kiegyensúlyozott differenciális
Bemenet impedanciája:	20 kOhm	20 kOhm
Bemeneti védelem:	Szintvédelem	Szintvédelem
Alacsonyfrekvenciás hangsugárzó
Átmérő:	15" (386 mm)	18" (463 mm)
Tekercs átmérője:	4" (99,2 mm)	4" (99,2 mm)
Alacsonyfrekvenciás erősítő
Névleges teljesítmény:	600 Watt RMS	600 Watt RMS
Névleges THD (torzítás):	<0,03%	<0,03%
USA	120 V, 60 Hz	120 V, 60 Hz
Európa	230 V, 50 Hz	230 V, 50 Hz
Hangfal anyaga	Furnérlemez, 18 mm	Furnérlemez, 18 mm
Méretek (sz x m x h cm)	47x58x60	50x66x60
Nettó tömeg (kg) 38	44

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
