OSPSX115SA - Subwoofer KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve subwoofer
Merk	Konig
Model	OSPSX115SA
Frequentiebereik	40 Hz - 200 Hz
SPL (1W/1m)	102 dB
Maximaal SPL (op 1m)	124 dB
Ingangstype	Gebalanceerd differentieel
Ingangsimpedantie	20 kOhm
Ingangsbeveiliging	Beveiligd niveau
Laagfrequent transducer	15" (386 mm) met 4" (99,2 mm) spoel
Vermogensversterker (RMS)	600 Watt RMS
Totale harmonische vervorming (THD)	< 0,03%
Voeding	120 V/60 Hz (VS) of 230 V/50 Hz (Europa)
Behuizingsmateriaal	18 mm multiplex
Afmetingen (B x H x D)	47 x 58 x 60 cm
Nettogewicht	38 kg
Hoofdfuncties	Niveauregeling, frequentiecontrole (40-200 Hz), piekindicator, laagdoorlaat/volledig bereik schakelaar, doorkoppeluitgang (daisy chain)
Onderhoud en reiniging	Alleen reinigen met een droge doek; geen oplosmiddelen of schurende producten gebruiken; vocht vermijden
Veiligheid	Apparaat niet openen; bij problemen de stekker eruit trekken; beschermen tegen water en vocht
Reserveonderdelen en repareerbaarheid	Vervangbare standaardzekering; ventilatieopeningen schoon houden; reparatie alleen door gekwalificeerde technicus
Algemene informatie	Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd; bewaar de handleiding en verpakking voor toekomstige referentie

Veelgestelde vragen - OSPSX115SA KONIG

Hoe sluit ik de subwoofer aan op een mengpaneel?

Gebruik een vrouwelijke XLR-ingang (hoofdingang) met een gebalanceerd lijnniveausignaal. U kunt ook een 1/4" TRS-jackingang gebruiken. Zorg ervoor dat de aansluiting voldoet aan de AES-norm (pin 2 = signaal +, pin 3 = signaal -, pin 1 = massa).

Wat te doen als de subwoofer geen geluid produceert?

Controleer eerst of de aan/uit-schakelaar op aan staat en het netsnoer is aangesloten. Zorg ervoor dat de volumeregeling niet op minimum staat. Controleer ook of het bronsignaal aanwezig is en of de XLR- of jackaansluitingen correct zijn.

Hoe stel ik de scheidingsfrequentie van de subwoofer in?

Gebruik de frequentiecontrole (nr. 03 op het onderste achterpaneel) om de scheidingsfrequentie tussen 40 Hz en 200 Hz aan te passen. Draai aan de knop voor de beste integratie met de hoofdluidsprekers.

Waar dient de piekindicator (Clip) voor?

De piekindicator gaat branden wanneer de vermogensbegrenzing actief is, waardoor overbelasting van de transducers wordt voorkomen. Af en toe knipperen is normaal, maar als hij continu blijft branden, verlaag dan het volume van de bron of de subwoofer om schade aan de apparatuur te voorkomen.

Hoe kan ik meerdere subwoofers of luidsprekers koppelen?

Gebruik de doorkoppeluitgang (male XLR). Sluit het ingangssignaal aan op de eerste subwoofer en verbind de uitgang daarvan met de ingang van de volgende. Het signaal wordt exact zoals de ingang gereproduceerd, zonder extra verwerking. Zo kunt u meerdere eenheden in cascade schakelen.

Wat zijn de stroomvereisten?

Dit model werkt op 120 V/60 Hz (VS-versie) of 230 V/50 Hz (Europa-versie). Het stroomverbruik is afhankelijk van de versterker (600 W RMS). Zorg ervoor dat het stopcontact de juiste spanning en voldoende stroomsterkte levert. Gebruik een geaard netsnoer.

Kan ik de subwoofer buiten plaatsen?

Ja, maar hij moet worden beschermd tegen regen en vocht. De subwoofer is ontworpen om op de grond te staan. Hang hem nooit aan de handgrepen. Vermijd blootstelling aan vloeistoffen om kortsluiting te voorkomen.

Hoe reinig ik de subwoofer?

Gebruik een droge, zachte doek om de oppervlakken af te stoffen. Gebruik nooit oplosmiddelen, alcohol of schurende middelen. Zorg ervoor dat de ventilatieroosters aan de achterkant schoon blijven voor een goede ventilatie.

Wat te doen als de zekering springt?

Koppel eerst het apparaat los. Vervang de zekering door een identiek exemplaar met dezelfde waarde en specificatie. Als het probleem aanhoudt, raadpleeg dan een gekwalificeerde technicus, want dit kan wijzen op een intern defect.

Wat is de garantie op dit product?

Er wordt geen garantie of aansprakelijkheid aanvaard bij wijziging of onjuist gebruik van het apparaat. Bewaar de handleiding en verpakking voor referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

GEBRUIKSAANWIJZING OSPSX115SA KONIG

GEBRUIKSAANWIJZING (p. 14)

Actief luidsprekersysteem 38 en 30,5 cm (15 en 12 inch)

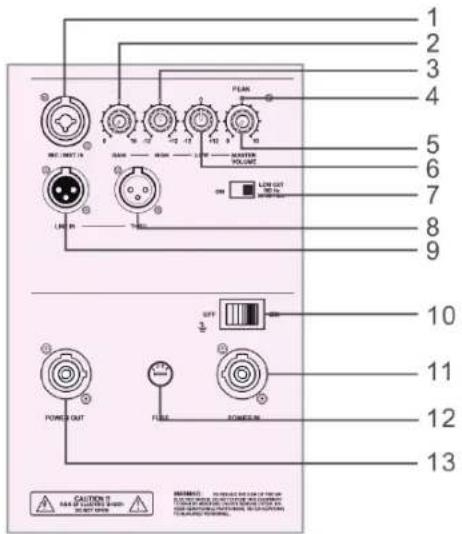

Beschrijving van het achterpaneel – bovenste luidspreker

01. Microfoon-/lijningang XLR/1/4 TRS (ring-uiteinde-plug) ingangsplug.
02. Microfoonvolume Past het microfoonniveau aan.
03. Hoge frequenties equalizer	Equalizer voor het verkrijgen van hoge frequenties.
04. Toonnaald De hoge toonnaald voorkomt dat van de uitgangen van de versterker de transducers niet overbelast raken. De naald licht op wanneer de begrenzer wordt geactiveerd. De toonnaald mag af en toe knipperen, maar als dit teveel gebeurt of continu brandt, draai dan de niveauregeling naar beneden.
05. Hoofdvolume Deze knop regelt alle signaalingangen of het microfoonniveau.
06. Lage frequencies equalizer	Equalizer voor het verkrijgen van lage frequenties.
07. Lage uitschakeling/ schakelaar voor volledige doorvoer	Wanneer deze schakelaar uitgeschakeld is, kan de bovenste luidspreker gebruikt worden als volledige luidspreker.
08. Totale doorvoer (volledige omvangsuitgang)	Mannelijke XLR-type aansluiting die precies hetzelfde signaal produceert dat aangesloten is op de belangrijkste ingang. Gebruik deze om actieve systemen te koppelen met systemen met dezelfde signaalbron.
09. Hoofdingang	Vrouwelijke XLR-type aansluiting dat een evenwichtig lijnniveausignaal van een mengpaneel of andere signaalbron accepteert.
10. Vermogenschakelaar Gebruik deze schakelaar om het systeem in- en uit- te schakelen. Zorg ervoor dat de niveauregeling van de signaalbron zacht staat voordat u deze aanzet.
11. Vermogen aan	Dit is waar u de stekker in het stopcontact steekt zodat u stroom heeft. Steek het in een stopcontact dat de juiste specificaties heeft voor uw specifieke model.
12. Houder van de zekering	Wanneer er een probleem optreedt in dit systeem, zal de stroom door de zekering afgesneden worden. Om de zekering te vervangen, gebruikt u een gewone zekering zoals aangegeven.
13. Vermogen uit Het vermogen naar het bovenste systeem of een ander actief systeem zal uitschakelen indien dit uitgerust is met powercon-3.

Beschrijving van het achterpaneel - subluidspreker

01. Volledige ingangdraagwijdte	Vrouwelijke XLR-type aansluitingen die een evenwichtig lijnniveausignaal van een mengpaneel of een andere signaalbron accepteert.
02. Regelingsniveau subwoofer	Past het niveau van de subwoofer aan. Gebruik dit als een beginpunt voor het vaststellen van de balans tussen de subwoofer en de voornaamste luidspreker.
03. Frequentieregeling	Met deze regelaar kunt u de basfrequentie van 40 Hz tot 200 Hz aanpassen om de bas en bovenste luidsprekers in evenwicht te brengen.
04. Toonnaald De hoge toonnaald voorkomt dat van de uitgangen van de versterker de transducers niet overbelast raken. De naald licht op wanneer de begrenzer wordt geactiveerd. De toonnaald mag af en toe knipperen, maar als dit teveel gebeurt of continu brandt, draai dan de niveauregeling naar beneden.
05. Totale doorvoer (volledige omvangsuitgang)	Mannelijke XLR-type aansluiting die precies hetzelfde signaal produceert dat aangesloten is op de belangrijkste ingang. Gebruik deze om actieve systemen te koppelen met systemen met dezelfde signaalbron.
06. Vermogenschakelaar	Gebruik deze schakelaar om het systeem in- en uit- te schakelen. Zorg ervoor dat de niveauregeling van de signaalbron zacht staat voordat u deze aanzet.
07. Vermogen aan	Dit is waar u de stekker in het stopcontact steekt zodat u stroom heeft. Steek het in een stopcontact dat de juiste specificaties heeft voor uw specifieke model.
08. Houder van de zekering	Wanneer er een probleem optreedt met dit systeem, zal de stroom door de zekering afgesneden worden. Om de zekering te vervangen, gebruikt u een gewone zekering zoals aangegeven.
09. Vermogen uit Het vermogen naar het bovenste systeem of een ander actief systeem zal uitschakelen indien het uitgerust is met powercon-3.

TIPS

Stel de elektronische circuits niet bloot aan vocht!

Wanneer het systeem buitenshuis geplaatst wordt, bescherm het dan tegen regen. Houd dranken en andere vloeistoffen uit de buurt van de kasten om de elektronische componenten te beschermen tegen kortsluiting.

Zorg ervoor dat de leidingen op de kasten achter de panelen vrij zijn van stof. Het systeem dient goed geventileerd te worden omdat de elektronische componenten oververhit, en daardoor, beschadigd, kunnen raken.

AANSLUITINGEN

Het systeem heeft een vrouwelijke XLR-ingang die een evenwichtig lijnniveausignaal accepteert. Wanneer u een gebalanceerd signaal aansluit, zorg er dan voor dat deze aangesloten wordt volgens de normen van de AES (Audio Engineering Society/vereniging van audio engineering):

Indien een ongebalanceerd signaal naar een systeem met een gebalanceerde ingang wordt aangesloten, zorg er dan voor dat het "signaal hoog" (hete)-verbinding aangesloten is op pin 2, en de ongebalanceerde aarde aansloten is op de lage- en de grondaansluitingen van de gebalanceerde ingang. Als er een aardlusprobleem is, probeer dan de ongebalanceerde grondaansluiting alleen via de "ingang laag"-aansluiting (pin 3) aan te sluiten zonder de aansluiting van de grondingang te verbreken.

Met de doorvoeruitgangsaansluitingen kunt u meer bas of een andere actieve luidspreker op uw systeem aansluiten. Sluit simpelweg de volledige reeks ingangspluggen in de eerste luidspreker en sluit die luidspreker d.m.v. pluggen aan de volgende luidspreker als ingangspluggen. Ga zo verder zodat meerdere luidsprekers geschakeld worden. De doorvoerplug is rechtstreeks geschakeld vanaf de volledige ingangsaansluiting (er zitten geen elektronische schakelingen tussen) zodat het signaal dat uit de doorvoerplug komt, hetzelfde is als het signaal dat naar binnen gaat.

PLAATSING

Het bassysteem is ontworpen om op de grond te staan.

Probeer nooit het systeem op te hangen aan de handvaten. Bescherm het systeem tegen blootstelling aan vocht zoals met alle elektrische componenten gedaan dient te worden.

Indien u het systeem buiten in werking wilt stellen, zorg er dan voor dat het systeem bedekt is indien u regen verwacht.

VERMOGEN

Slechte basprestaties worden vaak veroorzaakt door een zwak vermogen van de versterkers. Zorg ervoor dat het systeem aangesloten is op een stopcontact met de juiste spanning zoals op uw systeem gespecificeerd is. Zorg er ook voor dat er genoeg stroom geleverd wordt naar alle componenten die aangesloten zijn. Wij raden u aan een zeer goede voeding te gebruiken, daar de versterkers hoge eisen stellen aan het stroomverbruik. Slechte basprestaties worden vaak veroorzaakt door een zwak vermogen naar de versterkers. Verwijder nooit de aardpin van het stroomsnoer of een andere component.

SPECIFICATIES

OSP-SX110ta	OSP-SX112ta
Bovenste/30,5 cm (10 inch)		Bovenste/38 cm (12 inch) volledige doorvoer
	volledige doorvoer
Kast	Midden/hoog	Midden/hoog
Volledige omvang Volledige omvang
Configuratie	Compacte	2-weg	Compacte
Nominale schijnbare weerstand 4 Ohm 4 Ohm
Nominaal vermogen RMS 200 watt 300 watt
SPL 1 w/1 m 100 dB 101 dB
Frequentieweergave (-10 dB) 55-20 KHz 45-20 KHz
Dekkingshoek	90° × 40°	90° × 40°
Frequentie elektronische filter	3000 Hz	2000 Hz
Spraakspoelbescherming	PTC	PTC
Componenten hoog	Besturing van 2,54 cm (1 inch)	Besturing van 2,54 cm (1 inch)
Componenten midden (laag)	1x10/200	1x12/300
30,5 cm (10 inch)	38 cm (12 inch)

Materiaal Multiplex 18 mm Multiplex 18 mm

Afwerking Zwart gelakt Zwart gelakt

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
