OSPSX115SA - Subwoofer KONIG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato OSPSX115SA KONIG en formato PDF.
| Tipo de producto | Subwoofer activo |
| Marca | Konig |
| Modelo | OSPSX115SA |
| Respuesta en frecuencia | 40 Hz - 200 Hz |
| SPL (1W/1m) | 102 dB |
| SPL máximo (a 1 m) | 124 dB |
| Tipo de entrada | Diferencial balanceado |
| Impedancia de entrada | 20 kOhms |
| Protección de entrada | Nivel protegido |
| Transductor de baja frecuencia | 15\" (386 mm) con bobina de 4\" (99,2 mm) |
| Amplificador de potencia (RMS) | 600 Watts RMS |
| Distorsión armónica total (THD) | < 0,03 % |
| Alimentación eléctrica | 120 V/60 Hz (EE. UU.) o 230 V/50 Hz (Europa) |
| Material del gabinete | Madera contrachapada de 18 mm |
| Dimensiones (An x Al x Pr) | 47 x 58 x 60 cm |
| Peso neto | 38 kg |
| Funciones principales | Ajuste de nivel, control de frecuencia (40-200 Hz), indicador de pico, interruptor de corte bajo/rango completo, salida de enlace (daisy chain) |
| Mantenimiento y limpieza | Limpiar solo con un paño seco; no usar solventes ni productos abrasivos; evitar la humedad |
| Seguridad | No abrir el aparato; desconectar en caso de problema; proteger del agua y la humedad |
| Piezas de repuesto y reparabilidad | Fusible estándar reemplazable; aberturas de ventilación deben mantenerse limpias; reparación solo por técnico calificado |
| Información general | Diseño y características sujetos a cambios sin previo aviso; conservar el manual y el embalaje para referencia futura |
Preguntas frecuentes - OSPSX115SA KONIG
Preguntas de los usuarios sobre OSPSX115SA KONIG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Subwoofer en formato PDF gratis! Encuentra tus instrucciones OSPSX115SA - KONIG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. OSPSX115SA de la marca KONIG.
MANUAL DE USUARIO OSPSX115SA KONIG
Sistema de altavoces activo 15" + 12"
KÄYTTÖOHJE (s. 30)

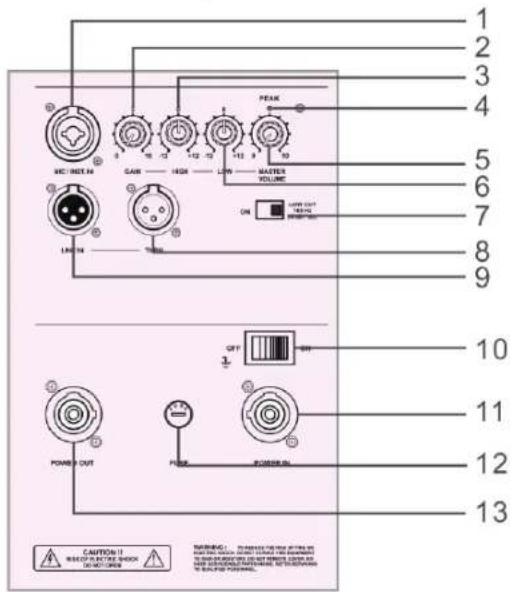

Descripción del panel trasero – Altavoz superior
| 01. Entrada línea/mic Clavija de entrada (conector Jack) /1/4 TRS | |
| 02. Ganancia mic Ajuste de nivel del micrófono | |
| 03. Control altura EQ Configuración EQ para altas frecuencias | |
| 04. Indicador punto máximo | El indicador de punto máximo evita que la salida del amplificador dañe los transductores. Se ilumina cuando el limitador está activado. Es normal que este indicador parpadee ocasionalmente, pero si parpadea frecuentemente o se ilumina continuadamente, baje el control del nivel. |
| 05.Volumen maestro Esta | perilla ajusta todas las entradas de señal o el nivel del micrófono |
| 06. Control EQ bajo Configuración EQ para bajas frecuencias | |
| 07. Interruptor de rango complete/bajo | Cunado se apaga el interruptor, el altavoz superior puede ser utilizado como altavoz de rango completo. |
| 08. Rendimiento (salida de rango completo) | El conector macho tipo XLR que produce exactamente la misma señal que está conectada a la clavija de entrada principal. Se utiliza enlazar varios sistemas activos de la misma fuente de señal. |
| 09. Entrada principal | El conector XLR hembra que acepta una señal de nivel de línea equilibrada desde una consola mezclada u otra fuente de señal. |
| 10. Interruptor de encendido | Utilice este interruptor para encender y apagar el sistema. Asegúrese de que el control de nivel de la fuente de la señal esté apagado antes de encenderlo. |
| 11. Entrada de alimentación | Aquí es donde conecta el cable de línea CA para conseguir alimentación. Conecta el cable de línea adecuadamente en una toma CA debidamente configurada para su modelo particular. |
| 12. Soporte de fusible | Cuando sucede un problema en este sistema, el fusible corta la electricidad. Para cambiarlo, utilice un fusible estándar como se especifique. |
| 13. Salida de alimentación | Salida de alimentación CA u otro sistema activo que esté equipada con Powercon-3. |
Descripción del panel trasero – Altavoz secundario
| 01. Entrada de rango completo | Conector tipo XLR hembra que acepta una señal de nivel de línea equilibrada desde una consola mezclada u otra fuente de señal. |
| 02. Control de nivel del subwoofer | Ajusta el nivel de subwoofer Utilícelo como punto de partida para configurar el equilibrio entre el subwoofer y el altavoz principal. |
| 03. Control de frecuencia | Con este control puede ajustar la frecuencia de los graves de 40Hz a 200Hz para equilibrar los graves y los altavoces superiores. |
| 04. Indicador de límite máximo | El indicador de punto máximo evita que la salida del amplificador dañe los transductores. Se iluminará al activar el limitador. Es normal que este indicador parpadee ocasionalmente, pero si parpadea frecuentemente o se ilumina continuadamente, baje el control del nivel. |
| 05. Rendimiento (salida de rango completo) | El conector macho tipo XLR que produce exactamente la misma señal que está conectada a la clavija de entrada principal. Se utiliza enlazar varios sistemas activos de la misma fuente de señal. |
| 06. Interruptor de encendido | Utilice este interruptor para encender y apagar el sistema. Asegúrese de que el control de nivel de la fuente de la señal esté apagado antes de encenderlo. |
| 07. Entrada de alimentación | Aquí es donde conecta el cable de línea CA para conseguir alimentación. Conecta el cable de línea adecuadamente en una toma CA debidamente configurada para su modelo particular. |
| 08. Soporte de fusible | Cuando sucede un problema en este sistema, el fusible corta la electricidad. Para cambiarlo, utilice un fusible estándar como se especifique. |
| 09. Salida de alimentación | Salida de alimentación CA u otro sistema activo que esté equipada con Powercon-3. |
CONSEJOS
¡No exponga el circuito electrónico a la humedad!
Cuando el sistema esté en el exterior, asegúrese de protegerlo contra la lluvia. Mantenga las bebidas y demás líquidos lejos de los armarios para proteger los componentes electrónicos ante posibles cortocircuitos.
Asegúrese de que los conductos en los paneles traseros de los armarios no tengan suciedad y que el sistema se ventile adecuadamente, de lo contrario se pueden sobrecalentar y sufrir daños.
CONEXIONES
El sistema tiene una entrada XLR hembra que acepta una señal de nivel de línea equilibrada.
Al conectar una señal equilibrada, asegúrese de que está conectada de conformidad con los estándares AES (Sociedad de ingeniería de audio):
Si se conecta una señal no equilibrada a la entrada equilibrada del sistema, asegúrese de que la conexión alta (caliente) de la señal esté conectada a la clavija 2 y la conexión a tierra no equilibrada esté conectada a las conexiones baja y a tierra de la entrada equilibrada. Si hay un problema del ciclo de tierra, pruebe a conectar la conexión a tierra no equilibrada solamente a la conexión baja de entrada (clavija 3), y dejando la conexión de tierra de entrada desconectada.
Los conectores de salida le permiten conectar más de un grave u otro altavoz activo a su sistema.
Simplemente enchufe las clavijas de entrada de rango completo en el primer altavoz, y dirija ese altavoz por medio de las clavijas al siguiente altavoz como clavijas de entrada y así sucesivamente, enlazando múltiples altavoces. La clavija de salida se conecta directamente desde el conector de entrada de rango completo (no hay circuito electrónico entre ellos), por lo que la señal que salga de la clavija de salida es exactamente es la misma que la que entra.
UBICACIÓN
El sistema de graves está diseñado para ser colocado en el suelo.
Nunca intente suspender el sistema por las asas. Como con todos los componentes eléctricos, proteja el sistema de la exposición a la humedad.
Si está configurando el sistema en exteriores, asegúrese que esté bajo cubierta cuando crea que vaya a llover.
ALIMENTACIÓN CA
Asegúrese de que el sistema esté enchufado a una toma que suministre el voltaje correcto especificado en su modelo. Además asegúrese de que el servicio eléctrico puede proporcionar el amperaje suficiente para todos los componentes que se le hayan conectado. Le recomendamos que utilice una fuente de alimentación fuerte de CA porque los amplificadores demandan una alta corriente en la línea CA.
El rendimiento pobre suele ser provocado por una alimentación CA débil a los amplificadores. Nunca elimine la clavija de tierra en el cable de alimentación de los graves o de cualquier otro componente.
ESPECIFICACIONES
| OSP-SX110ta | OSP-SX112ta | |
| TOP / 10" DE ALCANCE | TOP / 12" DE ALCANCE | |
| COMPLETO | COMPLETO | |
| Gabinete | Medio/alto | Medio/alto |
| Alcance completo | Alcance completo | |
| Configuración | Compacto de 2 vías | Compacto de 2 vías |
| Nom. Impedancia | 4 Ohmios | 4 Ohmios |
| Potencia clasificada RMS | 200 Vatios | 300 Vatios |
| SPL 1w/1m | 100 dB | 101 dB |
| Respuesta de frecuencia | (-10dB) 55-20KHz | 45-20KHz |
| Ángulo de convertura | 90°×40° | 90°×40° |
| Frecuencia cruzada | 3000 Hz | 2000 Hz |
| Protección de bobinas de voz | PTC | PTC |
| Componentes alto | Controlador 1" | Controlador 1" |
| Componentes medio (Bajo) | 1x10/200 | 1x12/300 |
| 10" | 12" | |
| Material Contrachapado 18mm Contrachapado 18mm | ||
| Acabado | Laqueado blanco | Laqueado blanco |
| Dimensiones (ancho x alt. x prof.) | 36x56x38 | 42x62x43 |
| Peso neto (Kg) 19 | 25 | |
| OSP-SX115sa | OSP-SX118sa | |
| SUB-WOOFER / 15" SUB-WOOFER / 18" | ||
| Rango de frecuencia: | 40Hz-200Hz | 40Hz-200Hz |
| SPL 1W/1m: | 102 dB | 102 dB |
| Max. SPL@1m: | 124 dB | 124 dB |
| Tipo de entrada: | Diferencial de equilibrio | Diferencial de equilibrio |
| Impedancia de entrada: | 20K Ohms | 20K Ohms |
| Protección de entrada: | Nivel protegido | Nivel protegido |
| Transductor de baja frecuencia | ||
| Diámetro: | 386mm (15") | 463mm (18") |
| Diámetro de bobina: | 99.2mm (4") | 99.2mm (4") |
| Amplificador de alimentación de baja frecuencia | ||
| Potencia nominal | 600 W RMS | 600 W RMS |
| THD clasificado: | <0.03% | <0.03% |
| US | 120 V, 60 Hz | 120 V, 60 Hz |
| Europa | 230 V, 50 Hz | 230 V, 50 Hz |
| Material del armario | Contrachapado 18mm | Contrachapado 18mm |
| Dimensiones (ancho x alt. x prof.) | 47x58x60 | 50x66x60 |
| Peso neto (Kg) | 38 | 44 |
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No exponga el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
