ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Top Secret 260 S6 GEHA

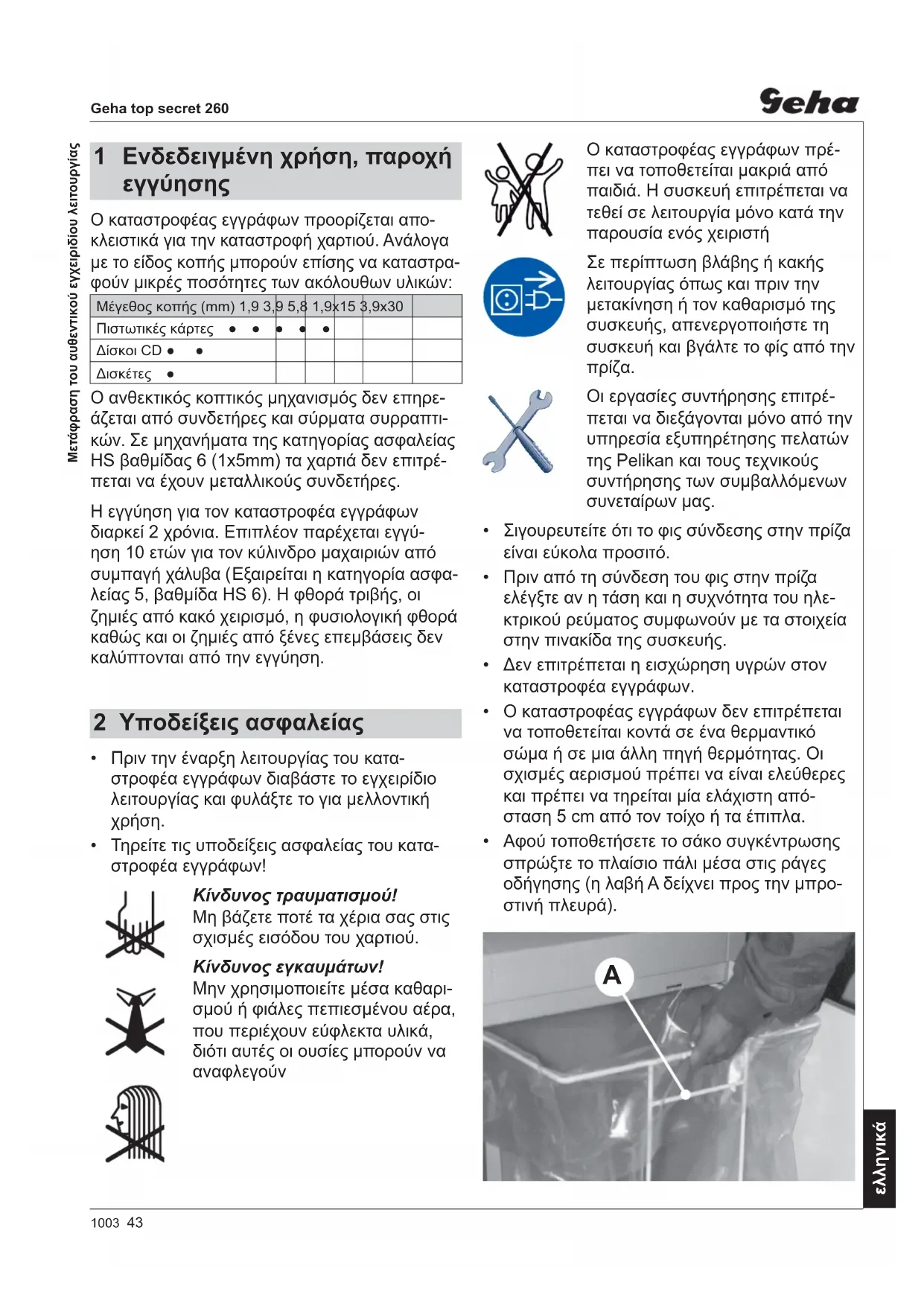

Ο καταστροφέας εγγράφων προορίζεται απο- κλειστικά για την καταστροφή χαρτιού. Ανάλογα με το είδος κοπής μπορούν επίσης να καταστρα- φούν μικρές ποσότητες των ακόλουθων υλικών: Μέγεθος κοπής (mm) 1,9 3,9 5,8 1,9x15 3,9x30 Πιστωτικές κάρτες ● ● ● ● ● Δίσκοι CD ●●

Ο ανθεκτικός κοπτικός μηχανισμός δεν επηρε- άζεται από συνδετήρες και σύρματα συρραπτι-

Σε μηχανήματα της κατηγορίας ασφαλείας HS βαθμίδας 6 (1x5mm) τα χαρτιά δεν επιτρέ- πεται να έχουν μεταλλικούς συνδετήρες. Η εγγύηση για τον καταστροφέα εγγράφων διαρκεί 2 χρόνια. Επιπλέον παρέχεται εγγύ- ηση 10 ετών για τον κύλινδρο μαχαιριών από συμπαγή χάλυβα ( Εξαιρείται η κατηγορία ασφα- λείας 5, βαθμίδα HS 6 ). Η φθορά τριβής, οι ζημιές από κακό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση. 1 Ενδεδειγμένη χρήση, παροχή

Ο καταστροφέας εγγράφων πρέ- πει να τοποθετείται μακριά από παιδιά. Η συσκευή επιτρέπεται να τεθεί σε λειτουργία μόνο κατά την παρουσία ενός χειριστή Σε περίπτωση βλάβης ή κακής λειτουργίας όπως και πριν την μετακίνηση ή τον καθαρισμό της συσκευής, απενεργοποιήστε τη συσκευή και βγάλτε το φίς από την

Οι εργασίες συντήρησης επιτρέ- πεται να διεξάγονται μόνο από την υπηρεσία εξυπηρέτησης πελατών της Pelikan και τους τεχνικούς συντήρησης των συμβαλλόμενων συνεταίρων μας.

• Σιγουρευτείτε ότι το φις σύνδεσης στην πρίζα είναι εύκολα προσιτό.

• Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλε- κτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.

• Δεν επιτρέπεται η εισχώρηση υγρών στον καταστροφέα εγγράφων.

• Ο καταστροφέας εγγράφων δεν επιτρέπεται να τοποθετείται κοντά σε ένα θερμαντικό σώμα ή σε μια άλλη πηγή θερμότητας. Οι σχισμές αερισμού πρέπει να είναι ελεύθερες και πρέπει να τηρείται μία ελάχιστη από- σταση 5 cm από τον τοίχο ή τα έπιπλα.

• Αφού τοποθετήσετε το σάκο συγκέντρωσης σπρώξτε το πλαίσιο πάλι μέσα στις ράγες οδήγησης (η λαβή A δείχνει προς την μπρο- στινή πλευρά).

• Πριν την έναρξη λειτουργίας του κατα- στροφέα εγγράφων διαβάστε το εγχειρίδιο λειτουργίας και φυλάξτε το για μελλοντική

• Τηρείτε τις υποδείξεις ασφαλείας του κατα- στροφέα εγγράφων! Κίνδυνος τραυματισμού! Μη βάζετε ποτέ τα χέρια σας στις σχισμές εισόδου του χαρτιού. Κίνδυνος εγκαυμάτων! Μην χρησιμοποιείτε μέσα καθαρι- σμού ή φιάλες πεπιεσμένου αέρα

που περιέχουν εύφλεκτα υλικά, διότι αυτές οι ουσίες μπορούν να

2 Υποδείξεις ασφαλείας

Μετάφραση του αυθεντικού εγχειριδίου λειτουργίας44 1003Geha top secret 260

Ενεργοποίηση της συσκευής

• Πιέστε το διακόπτη . Ο διακόπτης ασφαλίζει. Ανάβει η πράσινη LED. Ο καταστροφέας εγγράφων είναι σε ετοιμότητα. Καταστροφή χαρτιών

• Μέγιστος αριθμός φύλλων βλέπε «Τεχνικά στοιχεία» Το φωτοκύτταρο εκκινεί τον κοπτικό μηχανισμό αυτόματα. Το χαρτί τραβιέται μέσα στον κοπτικό μηχανισμό και καταστρέ-

Περίπου μετά από 3 δευτε- ρόλεπτα όταν το άνοιγμα τρο- φοδοσίας είναι πάλι ελεύθερο, η συσκευή απενεργοποιείται αυτόματα και τίθεται σε αναμονή λειτουργίας. Θρυμματισμός δίσκων CD, πιστω- τικών καρτών και δισκετών (βλέπε "Προβλεπόμενη χρήση")

Ανάλογα το είδος του υλικού μπο- ρεί κατά την καταστροφή των δίσκων CD να εκτιναχτούν θραύ- σματα. Γι αυτό πρέπει να φοράτε προστατευτικά γυαλιά. Βάλτε τα CD, τις πιστωτικές κάρτες ή τις δισκέ- τες στη μέση του ανοίγματος τροφοδοσίας. Απενεργοποίηση της συσκευής

• Πιέστε ελαφρά το διακόπτη . Ο διακόπτης επανέρχεται στην αρχική θέση.

Liquam vulluptat. Ut ut lum atet dolobore modignit iriuscipsum

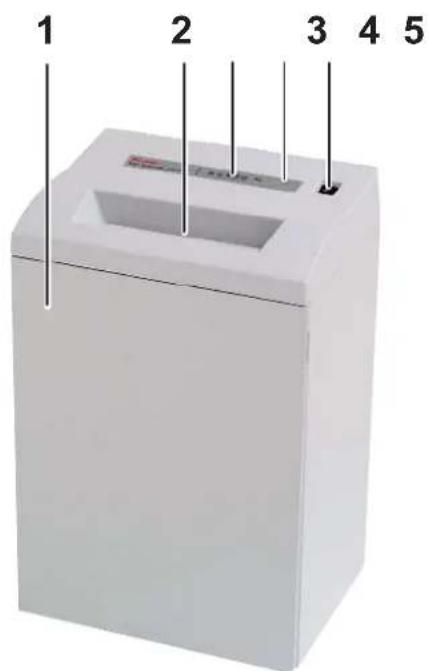

5 Χειρισμός3 Συνοπτικά 1 Πόρτα 2 Άνοιγμα τροφοδοσίας 3 Υποδείξεις ασφαλείας 4 Ένδειξη φωτοδιόδων Ο καταστροφέας εγγράφων είναι σε ετοιμό-

Γεμάτο δοχείο κοπής / Πόρτα ανοιχτή 5 Διακόπτης

: Ανενεργό, επιστροφή

• Καταστροφέας εγγράφων έτοιμος για σύνδεση συσκευασμένος σε κούτα

• 5 σάκοι για κομμένα κομμάτια

• 1 φιάλη με ειδικό λάδι του μπλοκ κοπής (50 ml) για συσκευές με κοπή σωματιδίων

• Οδηγίες λειτουργίας Παρελκόμενα:

• Σάκος κομμένων κομματιών κωδικός παραγγελίας 1.330.995.000

• Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403 4 Περιεχόμενα συσκευασίας1003 45 Geha top secret 260

Συμφόρηση χαρτιών Βάλατε ταυτόχρονα πολλά χαρτιά.

Μην ενεργοποιείτε το κοπτικό μηχα- νισμό εναλλάξ προς τα εμπρός - προς τα πίσω ( - ) . Ο κοπτικός μηχανι- σμός μπορεί έτσι να χαλάσει.

• Πιέστε το διακόπτη . Το χαρτί βγαίνει πάλι έξω.

• Μειώστε την ποσότητα χαρτιού.

• Πιέστε το διακόπτη .

• Βάλτε μέσα τα χαρτιά διαδοχικά. Γεμάτο δοχείο κοπής Ανάβει η κόκκινη LED. Ο καταστροφέας εγγράφων απενερ- γοποιείται.

Πρέπει να αδειάζετε αμέσως το γεμάτο δοχείο διότι από τη συνέ- χιση της χρήσης μπορεί να παρου- σιαστούν λειτουργικές βλάβες στο κοπτικό μηχανισμό.

• Απενεργοποιήστε το καταστροφέα εγγράφων. Για το σκοπό αυτό πιέ- στε το διακόπτη .

• Αφαιρέστε το γεμάτο σάκο και στε- ρεώστε έναν καινούργιο σάκο για τα κομμένα χαρτιά. Πόρτα ανοιχτή Ανάβει η κόκκινη LED. Ο καταστροφέας εγγράφων απενερ- γοποιείται.

• Ελέγξτε αν η μπροστινή πόρτα έχει κλείσει σωστά. Σε περίπτωση άλλης βλάβης, πριν να ειδοποι- ήσετε το τμήμα εξυπηρέτησης πελατών παρα- καλείσθε να ελέγξετε εάν το μοτέρ έχει ζεσταθεί. Πριν θέσετε τον καταστροφέα εγγράφων πάλι σε λειτουργία αφήστε τον να κρυώσει για περί- που 15 - 20 λεπτά.

6 Αντιμετώπιση προβλημάτων Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φίς από την πρίζα. Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή. Ελέγξτε τη λειτουργία του διακόπτη πόρτας: Προειδοποίηση! Εάν διαπιστώσετε αποκλίσεις από την παρακάτω διαδικασία λειτουργίας, απενεργοποιήστε τον καταστροφέα εγγράφων, βγάλτε το βύσμα από την πρίζα και απευθυνθείτε στο κέντρο εξυπηρέτησης πελατών.

• Συνδέστε το βύσμα στην πρίζα και ενεργοποιήστε τον καταστροφέα εγγράφων.

• Βάλτε ένα φύλλο χαρτί και ανοίξτε την μπροστινή πόρτα, ενώ τραβιέται το χαρτί. Ο κοπτικός μηχανισμός πρέπει να απενεργοποιηθεί αμέσως και να ανάψει η ένδειξη «Ανοικτή

• Κλείστε την πόρτα. Ο κοπτικός μηχανισμός δεν πρέπει να ξαναλειτουργήσει ακόμα.

• Τραβήξτε το χαρτί έξω από το άνοιγμα τροφοδοσίας. Το φωτοκύτταρο πρέπει να είναι ελεύθερο.

• Απενεργοποιήστε και ενεργοποιήστε πάλι το

Με την τροφοδοσία χαρτιού ξεκινά και ο κοπτικός μηχανισμός. Λιπαίνετε τον κοπτικό μηχα-

μειωθεί η από- δοση κοπής, δημιουργού- νται θόρυβοι ή μετά από κάθε άδειασμα του δοχείου κομμένων τεμαχίων (μόνο για κοπή τεμαχίου):

• Ψεκάστε το ειδικό λάδι για το μπλοκ κοπής μέσω του ανοίγματος τροφοδοσίας χαρτιού σε όλο το πλάτος των αξόνων κοπής.

• Αφήστε τον κοπτικό μηχανισμό να λειτουργήσει αντίστροφα () χωρίς χαρτί. Η χαρτόσκονη και τα σωματίδια ξεκολλούν και φεύγουν. 7 Καθαρισμός και συντήρηση46 1003 Geha top secret 260

• Τεχνικά χαρακτηριστικά Geha Είδος κοπής Λωρίδες Κοπή τεμαχίου Μέγεθος κοπής (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15 0,78 x 11 1 x 5 Βαθμός ασφαλείας DIN 32757 – 1 2 2 3 3 4 5 Level 6* Απόδοση κοπής (φύλλα), DIN A4 70 g/m

Ταχύτητα κοπής 120 mm/s 130 mm/s Βάρος 26 kg 30 kg Πλάτος εργασίας 255 mm Σύνδεση 230 V, 50 Hz 100 V, 50/60 Hz – 115 V, 60 Hz Μέγιστη ισχύς για μέγιστο αριθμό φύλλων 670 W Τρόπος λειτουργίας Συνεχής λειτουργία Συνθήκες περιβάλλοντος σε λειτουργία: Θερμοκρασία Σχετική υγρασία Υψόμετρο (NN) -10 °C έως +40 °C max. 90 %, χωρίς συμπύκνωση max. 2.000 m Διαστάσεις ΠxΥxΒ (mm) 448 x 347 x 828 Όγκος του δοχείου συλλογής 76 l Στάθμη πίεσης θορύβου < 70 dB (A) Δήλωση συμμόρφωσης ΕΚ Ο κατασκευαστής HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen δηλώνει με την παρούσα δήλωση πως το παρακάτω αναφερόμενο μηχάνημα Καταστροφέας εγγράφων Geha top secret 260 ένεκα του σχεδιασμού και του τρόπου κατασκευής του, στο τύπο που διατίθεται στην αγορά, ανταποκρίνεται στις βασι- κές απαιτήσεις ασφαλείας και υγείας των παρακάτω αναφερόμενων οδηγιών ΕΕ: Οδηγία περί μηχανημάτων 2006 / 42 / ΕΚ Οδηγία ΗΜΣ 2004 / 108 / EΚ Εξουσιοδοτημένος για την κατάρτιση του τεχνικού φακέλου: Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 01.03.2010 Rolf Gasteier - Τεχνικός Διευθυντής Ένας έλεγχος του τύπου μηχανήματος αν συμμορφώνεται προς τις απαιτήσεις της Οδηγίας ΕΚ περί μηχανημά- των, έγινε από: Fachausschuss Verwaltung, Prüf- und Zertifi zierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Αυτός ο φορέας ελέγχου είναι αρμόδιος κατά την έννοια του παραρτήματος XI της Οδηγίας ΕΚ περί μηχανημάτων. Εφαρμοσμένα πρότυπα και τεχνικές προδιαγραφές:
