Produkttyp	Dokumentförstörare
Märke	Geha
Modell	Top Secret 260 S6
Skärtyp	Remsskärning (5,8 mm) eller korsskärning beroende på version
Säkerhetsnivå (DIN 32757-1)	Upp till nivå 5 / Geha Level 6*
Skärstorlek	Från 1 x 5 mm (korsskärning) till 5,8 mm (remsor)
Kapacitet (ark 70 g/m²)	4 till 28 ark beroende på modell
Skärhastighet	120 till 130 mm/s
Arbetsbredd	255 mm
Behållarvolym	76 liter
Ljudnivå	< 70 dB(A)
Elanslutning	230 V, 50 Hz (även 100 V/115 V beroende på version)
Märkeffekt	670 W
Vikt	26 till 30 kg beroende på version
Mått (B x D x H)	448 x 347 x 828 mm
Driftläge	Kontinuerlig drift
Destruerbara material	Papper, häftklamrar, gem, kreditkort, CD, disketter
Underhåll och rengöring	Olja regelbundet skärenheten (korsskärning); rengör med mjuk trasa och tvålvatten
Säkerhet	Automatisk stopp vid öppen dörr, motoröverbelastning, full behållare; fingerskydd och hårskydd
Garanti	2 år på apparaten, 10 år på knivaxlarna (förutom nivå 5/6)
Ingående tillbehör	5 påsar för pappersavfall, 1 flaska olja 50 ml (korsskärning)
Reservdelar tillgängliga	Påsar för pappersavfall (art. 1.330.995.000), specialolja 250 ml (art. 1.235.997.403)
Reparerbarhet	Underhåll av auktoriserad Pelikan-service
Allmän information	Bruksanvisning finns på flera språk; EG-försäkran om överensstämmelse

Vanliga frågor - Top Secret 260 S6 GEHA

Vad är den maximala skärkapaciteten för Geha Top Secret 260 S6?

Kapaciteten varierar beroende på modell: från 4 till 28 ark av 70 g/m² i en omgång. Se tekniska datatabellen för din version.

Kan jag förstöra kreditkort och CD-skivor med denna apparat?

Ja, beroende på skärtyp. Modeller med korsskärning kan förstöra kreditkort, CD-skivor och disketter. Använd skyddsglasögon vid förstöring av CD-skivor.

Hur åtgärdar jag papperstopp i dokumentförstöraren?

Tryck på strömbrytaren i läge ▼ (back) för att mata ut papperet. Dela sedan bunten och mata in arken ett i taget. Växla inte mellan ▲ och ▼.

Vad gör jag om den röda lampan tänds?

Den röda lampan indikerar antingen full behållare eller öppen dörr. Töm påsen eller kontrollera att frontluckan är stängd.

Hur oljar jag skärenheten?

Använd den medföljande specialoljan. Häll den över hela bredden av matningsöppningen och kör sedan back utan papper. Denna åtgärd rekommenderas vid tömning av behållaren.

Vilka material bör inte förstöras?

Förstör inte material som kan trassla sig (band, snören) eller hårda föremål andra än de som nämns. För säkerhetsnivå 5/6-modeller, ta bort häftklamrar och gem.

Vilken garanti har Geha Top Secret 260 S6?

Apparaten har 2 års garanti. Knivaxlarna har 10 års garanti, förutom för säkerhetsnivå 5 och HS Level 6.

Kan dokumentförstöraren arbeta kontinuerligt?

Ja, driftläget är kontinuerligt tack vare en effekt på 670 W. Följ dock kylningstiderna vid överbelastning.

Hur rengör jag apparatens utsida?

Dra ur kontakten, rengör sedan med en mjuk trasa och icke-korrosivt tvålvatten. Undvik att vätska tränger in i apparaten.

Var hittar jag reservdelar?

Påsar för pappersavfall (art. 1.330.995.000) och specialolja 250 ml (art. 1.235.997.403) finns tillgängliga via Pelikans service.

BRUKSANVISNING Top Secret 260 S6 GEHA

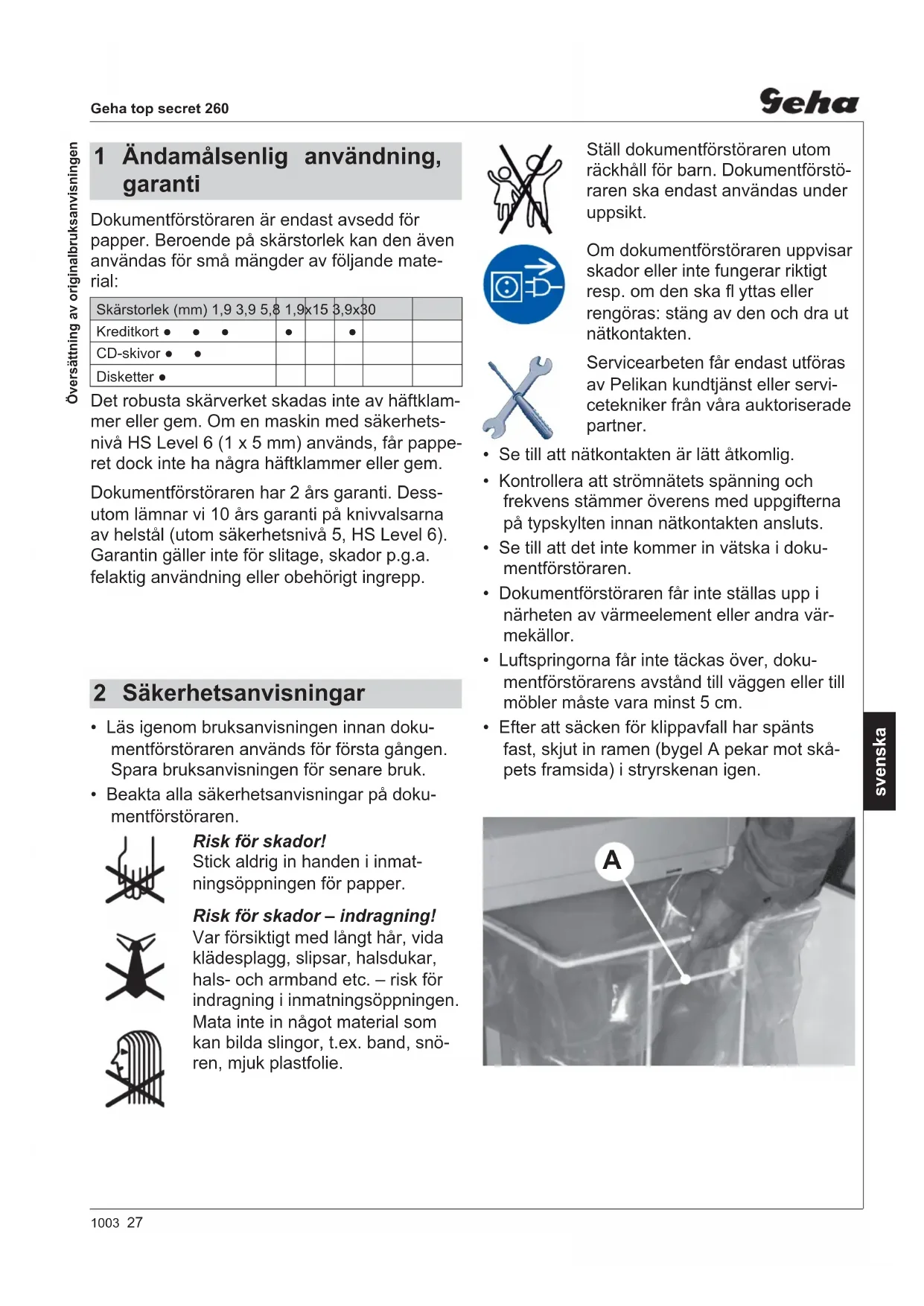

1 Ändamålsenlig användning, garanti

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 1,9 3,9 5,8 1,9x15 3,9x30
Kreditkort ● ● ●	●		●
CD-skivor ● ●
Disketter ●

Det robusta skärverket skadas inte av häftklammer eller gem. Om en maskin med säkerhetsnivå HS Level 6 (1 x 5 mm) används, får papperet dock inte ha några häftklammer eller gem.

Dokumentförstöraren har 2 års garanti. Dessutom lämnar vi 10 års garanti på knivvalsarna av helstål (utom säkerhetsnivå 5, HS Level 6). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

• Läs igenom bruksanvisningen innan dokumentförstöraren används för första gången. Spara bruksanvisningen för senare bruk.
• Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador!

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen.

Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Ställ dokumentförstöraren utom räckhåll för barn. Dokumentförstöraren ska endast användas under uppsikt.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

Servicearbeten får endast utföras av Pelikan kundtjänst eller servicetekniker från våra auktoriserade partner.

• Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
• Se till att det inte kommer in vätska i dokumentförstöraren.
• Dokumentförstöraren får inte ställas upp i närheten av värmeelement eller andra värmekällor.
• Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

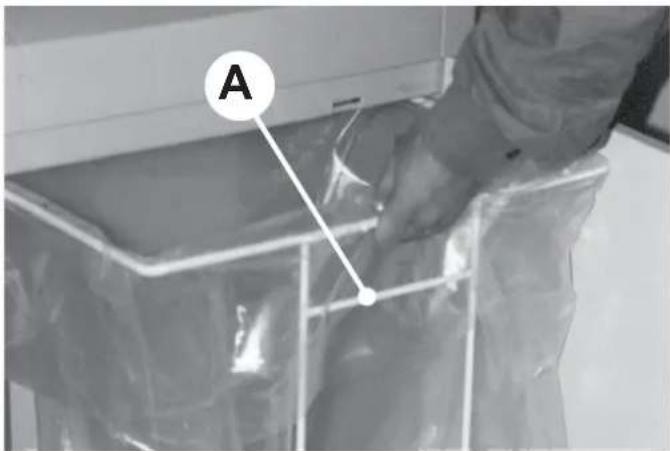

• Efter att säcken för klippavfall har spänts fast, skjut in ramen (bygel A pekar mot skåpets framsida) i stryrskenan igen.

A

3 Översikt

1 2 3 4 5

Dokumentförstöraren är driftklar.

Papperbehållaren full / Dörrkontakt avbru-

5 Vippbrytare

▲: på
▼: av, retur

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör:

• Sidoveckade säckar Beställnr. 1.330.995.000
• Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

5 Handhavande

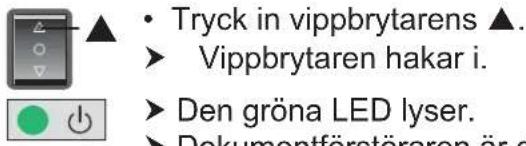

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens ▲.
▶ Vippbrytaren hakar i.
▶ Den gröna LED lyser.
▶ Dokumentförstöraren är driftklar.

Skärning av papper

Liquum vulule, Ut ut lu, let do mod driusclpsum

- Mata in papper. Skärkapacitetse se „Tekniska data“.

▶ Söndertuggningen startas via en fotocell i inmatningsöppningen.
▶ Papperet dras in i skärverket och förstörs.
När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Makulering af cd'er, kreditkort og disketter (se „Ändamålsenlig användning“)

AKTA!

Frånslagning av dokumentförstöraren

- Tryck kort på vippbrytarens ▼.
▶ Vippbrytaren återgår till nolläge.

6 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

OBSERVERA ! Tryck inte omväxlande på vippbrytarens ▲ - ▼ fram-tillbaka. Skärvärket kan förstöras.

• Tryck in vippbrytarens ▼.
  ▶ Papperet dras ut.
  • Halvera den inmatande mängden.
  • Tryck in vippbrytarens ▲.
• Fortsätt att mata in papper.

Pappersbehållaren full

▶ Symbolen lyser rött.
▶ Dokumentförstöraren slås av.

OBSERVERA!

Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Stäng av dokumentförstöraren genom att trycka lätt på vippbrytaren, pos. ▼.
• Byt uppsamlingssäcken. Spän in en ny uppsamlingssäck.

Dörrkontakt avbruten

▶ Symbolen lyser rött.
▶ Dokumentförstöraren slås av.
- Stäng frontlukkan.

Vid andra störningar: kontrollera om motorn har överbelastats innan du kontaktar vår kundservice. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

7 Rengöring och underhåll

Stäng av dokumentförstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera dörrbrytarens funktion

Varning!

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

• Stick in nätkontakten och slå på dokumentförstöraren.
• Mata in ett pappersark och öppna framdörren samtidigt som arket matas in.
  Skärverket måste genast stanna och symbolen "dörr öppen" måste lysa.
• Stäng dörren.
  ▶ Skärverket får inte starta igen.
• Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.
• Stäng av maskinen och slå på den igen.
  När papperet matas in startar skärverket.

DON'T FORGET

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar):

• Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.
• Låt skärverket gå tillbaka fl era gånger utan pappersinmatning. (▼)
  ▶ Pappersdamm och partiklar lossnar.

8 Tekniska data

Skärsätt Nedskärning till strimlor Nedskärning		till partiklar
Skärstorlek (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15		0,78 x 1	1 1 x 5
Säkerhetsnivå DIN 32757 – 1		2	2	3	3	4	5	Level 6*
Skärkapacitet (ark), DIN A4	70 g/m2	28 - 30	22 - 24	16 - 18	15 - 18	10 - 12	6 - 8	4 - 5
	80 g/m2	22 - 24	17 - 19	13 - 14	12 - 14	8 - 10	5 - 7	3 - 4
Skärhastighet		120 mm/s			130 mm/s
Vikt		26 kg			30 kg
Arbetsbredd		255 mm
Anslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal ark		670 W
Driftsätt		Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet		-10 °C till +40 °Cmax. 90 %, ej kondenserandemax. 2 000 m
Mått b x d x h (mm)		448 x 347 x 828
Uppsamlingssäckens volym		76 l
Emissionsljudtrycksnivå		< 70 dB (A)

* Geha-specifi kation

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren Geha top secret 260 genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Maskindirektivet 2006 / 42 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifikationer:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001
• EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Ansvarig för sammanställning av de tekniska handlingarna:

Provningsanläggningen är ett anmält provningsorgan enligt bilaga XI till EU-maskindirektivet.
