Тип продукта	Уничтожитель документов
Бренд	Geha
Модель	Top Secret 260 S6
Тип резки	Ленточная резка (5,8 мм) или перекрестная резка в зависимости от версии
Степень безопасности (DIN 32757-1)	До уровня 5 / Geha Level 6*
Размер резки	От 1 x 5 мм (перекрестная резка) до 5,8 мм (ленточная)
Производительность резки (листов 70 г/м²)	4–28 листов в зависимости от модели
Скорость резки	120–130 мм/с
Рабочая ширина	255 мм
Объем контейнера	76 литров
Уровень шума	< 70 дБ(А)
Электропитание	230 В, 50 Гц (также 100 В/115 В в зависимости от версии)
Номинальная мощность	670 Вт
Вес	26–30 кг в зависимости от версии
Размеры (Д x Ш x В)	448 x 347 x 828 мм
Режим работы	Непрерывный режим работы
Уничтожаемые материалы	Бумага, скобы, скрепки, кредитные карты, CD, дискеты
Уход и чистка	Регулярно смазывайте режущий блок (перекрестная резка); протирайте мягкой тканью с мыльной водой
Безопасность	Автоматическое отключение при открытой дверце, перегрузке двигателя, полном контейнере; защита от пальцев и волос
Гарантия	2 года на устройство, 10 лет на валы ножей (кроме уровня 5/6)
Включенные аксессуары	5 пакетов для обрезков, 1 бутылка масла 50 мл (перекрестная резка)
Доступные запчасти	Пакеты для обрезков (арт. 1.330.995.000), специальное масло 250 мл (арт. 1.235.997.403)
Ремонтопригодность	Обслуживание авторизованным сервисным центром Pelikan
Общая информация	Инструкция по эксплуатации доступна на нескольких языках; декларация CE о соответствии

Часто задаваемые вопросы - Top Secret 260 S6 GEHA

Какова максимальная производительность резки Geha Top Secret 260 S6?

Производительность зависит от модели: от 4 до 28 листов 70 г/м² за один проход. Обратитесь к таблице технических характеристик для вашей версии.

Можно ли уничтожать кредитные карты и CD с помощью этого устройства?

Да, в зависимости от типа резки. Модели с перекрестной резкой могут уничтожать кредитные карты, CD и дискеты. При уничтожении CD используйте защитные очки.

Как устранить замятие бумаги в уничтожителе?

Нажмите выключатель в положение ▼ (реверс), чтобы вытолкнуть бумагу. Затем разделите стопку и вставляйте листы по одному. Не переключайте попеременно ▲ и ▼.

Что делать, если загорелся красный индикатор?

Красный индикатор указывает на полный контейнер или открытую дверцу. Очистите пакет или проверьте закрытие передней дверцы.

Как смазать режущий блок?

Используйте прилагаемое специальное масло. Налейте его по всей ширине загрузочного отверстия, затем включите реверс без бумаги. Эту операцию рекомендуется выполнять при опорожнении контейнера.

Какие материалы нельзя уничтожать?

Не уничтожайте материалы, которые могут закручиваться (ленты, шнурки), или твердые предметы, кроме указанных. Для моделей уровня безопасности 5/6 удалите скобы и скрепки.

Какая гарантия на Geha Top Secret 260 S6?

На устройство предоставляется гарантия 2 года. Валы ножей гарантированы на 10 лет, кроме уровней безопасности 5 и HS Level 6.

Может ли уничтожитель работать непрерывно?

Да, режим работы непрерывный благодаря мощности 670 Вт. Однако соблюдайте время охлаждения при перегрузке.

Как чистить внешнюю поверхность устройства?

Отключите от сети, затем протрите мягкой тканью с неагрессивным мыльным раствором. Избегайте попадания жидкости внутрь устройства.

Где можно найти запчасти?

Пакеты для обрезков (арт. 1.330.995.000) и специальное масло 250 мл (арт. 1.235.997.403) доступны через сервисный центр Pelikan.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Top Secret 260 S6 GEHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МАШИНА ДЛЯ УНИЧТОЖЕНИЯ

ДЕЛОВЫХ БУМАГ

MANUAL DE EXPLOATARE

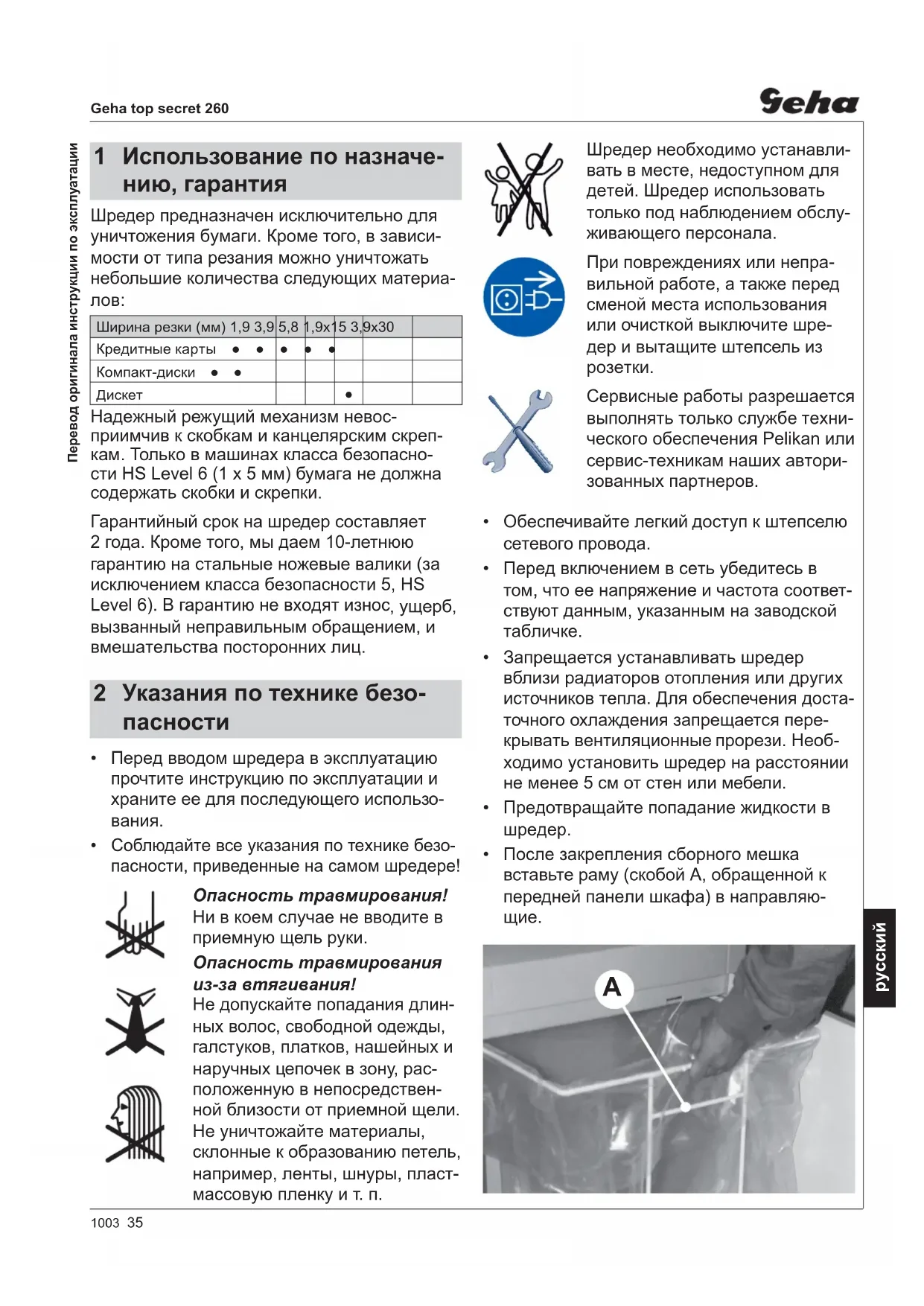

1 Использование по назначению, гарантия

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 1,9 3,9	5,8	1,9x1	15 3,	9x30
Кредитные карты ● ●	●	● ●
Компакт-диски ● ●
Дискет			●

Надежный режущий механизм невос- приимчив к скобкам и канцелярским скреп- кам. Только в машинах класса безопасно- сти HS Level 6 (1 x 5 мм) бумага не должна содержать скобки и скрепки.

Гарантийный срок на шредер составляет 2 года. Кроме того, мы даем 10-летнюю гарантию на стальные ножевые валики (за исключением класса безопасности 5, HS Level 6). В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

2 Указания по технике безопасности

• Перед вводом шредера в эксплуатацию прочтите инструкцию по эксплуатации и храните ее для последующего использования.
• Соблюдайте все указания по технике безопасности, приведенные на самом шредере!

Опасность травмирования!

Ни в коем случае не вводите в приемную щель руки.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейх и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Шредер необходимо устанавливать в месте, недоступном для детей. Шредер использовать только под наблюдением обслуживающего персонала.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

Сервисные работы разрешается выполнять только службе технического обеспечения Pelikan или сервис-техникам наших авторизованных партнеров.

• Обеспечивайте легкий доступ к штепселю сетевого провода.
• Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.
• Запрещается устанавливать шредер вблизи радиаторов отопления или других источников тепла. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
• Предотвращайте попадание жидкости в шредер.
• После закрепления сборного мешка вставьте раму (скобой А, обращенной к передней панели шкафа) в направляющие.

A

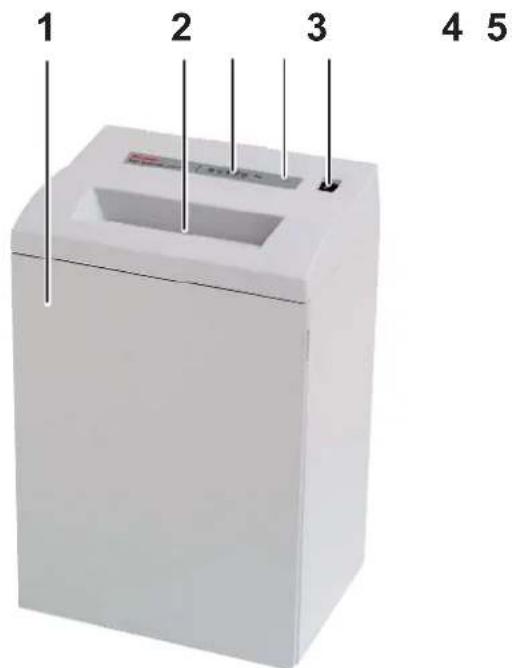

3 Общий вид

1 2 3 4 5

1 Дверца
2 Приемная щель
3 Указания по технике безопасности
4 Светодиодный индикатор

Шредер готов к работе.

Резервуар переполнен / Нет контакта передней дверцы

5 Перекидной выключатель

▲: Включить
▼: Выключить, возврат

4 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
  • 5 сборных мешков
• 1 бутылка (50 мл) специального масла для режущего блока (только при нарезке на частицы)
• Инструкция по эксплуатации

Принадлежность:

• Мешок, арт. № 1.330.995.000
- Бутылка специального масла (250 мл) арт. № 1.235.997.403

5 Управление

Включение шредера

• Нажать перекидной выключатель ▲.
  ▶Выключатель фиксируется.
  ▶ Индикатор горит.
  ▶Шредер готов к работе.

Уничтожение бумаги

Liquum vulk ut let dem mod liruscissum

- Бумагу вставить в приемную щель (максимально допустимое количество листов смотри «Технические данные»).

Процесс измельчения запускается фотоэлементом.
Бумага затягивается в режущий механизм и удаляется.

Приблизительно через 3 с после последнего втягивания бумаги режущий механизм автоматически выключается и переходит в режим готовности.

Уничтожение компакт-дисков, кредитных карт и флоппи-дискет (см. «Использование по назначению»)

ОСТОРОЖНО!

В зависимости от типа материала, при уничтожении компактдисков могут образовываться осколки. Поэтому надевайте защитные очки.

Введите компакт-диск/кредитную карту/флоппи-дискету в центр приемной щели.

Выключение шредера

• Нажать перекидной выключатель ▼.
  ▶Выключатель переходит в нулевое положение.

6 Устранение неисправностей

Затор бумаги

Вы ввели слишком много бумаги одновременно.

ВНИМАНИЕ!

Не нажимать перекидной выключатель попеременно вперед

– назад (▲ - ▼). Это может привести к повреждению режущего механизма.

- Нажать перекидной выключатель ▼ и удерживать его в нажатом положении.

▶Бумага выталкивается.

- Уменьшить вдвое стопку бумаги.

- Нажать перекидной выключатель ▲.

- Бумагу ввести в несколько этапов.

Резервуар переполнен

▶ Горит красный светодиод.

▶Шредер отключается.

ВНИМАНИЕ!

Обязательно опорожнить наполненный резервуар, так как многократное сжатие может привести к повреждениям режущего механизма.

- Нажать перекидной выключатель ▼.

- Снять сборный мешок и закрепить новый.

Нет контакта передней дверцы

▶Горит красный светодиод.

▶Шредер отключается.

- Проверить, правильно ли закрыта передняя дверца.

В случае других неисправностей, перед тем как обратиться в нашу службу технического обеспечения, проверьте, не был ли перегружен двигатель. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.

7 Очистка и техническое обслуживание

Выключите шредер и вытащите штепсель из розетки. Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Проверьте работу дверного выключателя:

Предупреждение!

Если Вы обнаруживаете отклонения в следующем рабочем процессе, выключите шредер, вытащите сетевую вилку из розетки и обратитесь в службу технического обеспечения.

• Вставьте вилку в розетку и включите шредер.
• Введите лист бумаги и откройте переднюю дверцу во время втягивания листа.
  Режущий механизм должен незамедлительно выключиться, и должен загореться светодиод «Дверца открыта».
• Закройте дверцу.
  Режущий механизм еще не должен снова включиться.
• Вытащите бумагу из приемной щели. Фотоэлемент не должен быть перекрыт.
• Выключите и снова включите аппарат.

  При вводе бумаги включается режущий механизм.

DON'T FORGET

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов или после каждого опорожнения сборного резервуара (только при нарезке на частицы):

• Через приемную щель по всей ширине распылите специальное масло для режущих блоков на ножевые валики.
• Режущий механизм несколько раз провернуть назад (▼), не подавая бумаг при этом бумагу.

  Бумажная пыль и частички удаляются.

8 Технические данные

Тип резки	Нарезка на полоски			Нарезка на частицы
Ширина резки (мм)	5,8	3,9	1,9	3,9 x 30	1,9 x 15	0,78 x 11	1 x 5
Класс безопасности DIN 32757 – 1	2	2	3	3	4	5	Level 6*
Производительность (листов) DIN A4	70 г/м2	28 - 30	22 - 24	16 - 18	15 - 18	10 - 12	6 - 8
	80 г/м2	22 - 24	17 - 19	13 - 14	12 - 14	8 - 10	5 - 7
Скорость резки	120 мм/с			130 мм/с
Вес	26 кг			30 кг
Рабочая ширина	255 мм
Электропитание	230 В, 50 Гц100 В, 50/60 Гц – 115 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	670 Вт
Режим работы	Непрерывный режим
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +40 °Смакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш x В x Г (мм)	448 x 347 x 828
Объем сборного резервуара	76 л
Уровень звукового давления	< 70 дБ(А)

* согласно спецификации Geha

Заявление о соответствии нормам ЕС

Изготовитель HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen настоящим заявляет о том, что указанная ниже машина

Шредер Geha top secret 260

на основании своей концепции и конструкции в выведенном нами на рынок исполнении соответствует основным требованиям к технике безопасности и охране здоровья приведенных ниже директив ЕС:

Директива по машинному оборудованию 2006 / 42 / EC

Директива по электромагнитной совместимости 2004 / 108 / EC

Примененные стандарты и технические требования:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-6:1996 + A1:2001
• EN 13849-1 • EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Ответственный за составление технической документации:

Rolf Gasteier - технический руководитель

Испытания устройства на соответствие требованиям Директивы ЕС для машин произведены: Fachausschuss Verwaltung, Prüf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg.

Этот контролирующий орган является компетентной инстанцией в смысле приложения XI Директивы ЕС по машинному оборудованию.
