Top Secret 260 S6 - Evrak imha makinesi GEHA - Ücretsiz kullanım kılavuzu

Ürün Türü	Belge İmha Makinesi
Marka	Geha
Model	Top Secret 260 S6
Kesim Türü	Şerit kesim (5,8 mm) veya versiyona göre çapraz kesim
Güvenlik Seviyesi (DIN 32757-1)	Seviye 5'e kadar / Geha Level 6*
Kesim Boyutu	1 x 5 mm'den (çapraz kesim) 5,8 mm'ye (şerit)
Kesim Kapasitesi (70 g/m² kağıt)	Modele göre 4 ila 28 yaprak
Kesim Hızı	120 ila 130 mm/s
Çalışma Genişliği	255 mm
Hazne Hacmi	76 litre
Ses Seviyesi	< 70 dB(A)
Elektrik Beslemesi	230 V, 50 Hz (versiyona göre 100 V/115 V da mevcut)
Nominal Güç	670 W
Ağırlık	Versiyona göre 26 ila 30 kg
Boyutlar (G x D x Y)	448 x 347 x 828 mm
Çalışma Modu	Sürekli çalışma
Yok Edilebilir Malzemeler	Kağıt, zımba telleri, ataşlar, kredi kartları, CD, disketler
Bakım ve Temizlik	Kesim bloğunu düzenli olarak yağlayın (çapraz kesim); yumuşak bir bez ve sabunlu suyla temizleyin
Güvenlik	Kapı açıkken, motor aşırı yüklendiğinde, hazne dolduğunda otomatik durma; parmak ve saç koruması
Garanti	Cihazda 2 yıl, bıçak millerinde 10 yıl (seviye 5/6 hariç)
Dahil Aksesuarlar	5 adet kırpıntı torbası, 1 adet 50 ml yağ şişesi (çapraz kesim)
Mevcut Yedek Parçalar	Kırpıntı torbaları (ref. 1.330.995.000), özel yağ 250 ml (ref. 1.235.997.403)
Onarılabilirlik	Yetkili Pelikan satış sonrası servis tarafından bakım
Genel Bilgiler	Kullanım kılavuzu birden çok dilde mevcuttur; CE uygunluk bildirimi

Sık sorulan sorular - Top Secret 260 S6 GEHA

Geha Top Secret 260 S6'nın maksimum kesim kapasitesi nedir?

Kapasite modele göre değişir: bir geçişte 70 g/m²'den 4 ila 28 yaprak. Sürümünüz için teknik özellikler tablosuna bakın.

Bu cihazla kredi kartlarını ve CD'leri yok edebilir miyim?

Evet, kesim türüne bağlı olarak. Çapraz kesim modelleri kredi kartlarını, CD'leri ve disketleri yok edebilir. CD'leri yok ederken koruyucu gözlük takın.

Kağıt sıkışması durumunda imha makinesi nasıl boşaltılır?

Kağıdı çıkarmak için anahtarı ▼ (geri) konumuna getirin. Ardından yığını bölün ve yaprakları tek tek yerleştirin. ▲ ve ▼ arasında dönüşümlü olarak çalıştırmayın.

Kırmızı ışık yanarsa ne yapmalıyım?

Kırmızı ışık ya haznenin dolu olduğunu ya da kapının açık olduğunu gösterir. Torbayı boşaltın veya ön kapının kapatıldığını kontrol edin.

Kesim bloğu nasıl yağlanır?

Verilen özel yağı kullanın. Giriş açıklığının tüm genişliğine dökün, ardından kağıtsız olarak geri vitesi çalıştırın. Bu işlem hazne boşaltılırken önerilir.

Hangi malzemeler yok edilmemelidir?

Dolanabilecek malzemeleri (şeritler, bağcıklar) veya belirtilenler dışındaki sert nesneleri yok etmeyin. Güvenlik seviyesi 5/6 modellerinde zımba tellerini ve ataşları çıkarın.

Geha Top Secret 260 S6'nın garantisi nedir?

Cihaz 2 yıl garantilidir. Bıçak milleri, güvenlik seviyesi 5 ve HS Level 6 hariç, 10 yıl garantilidir.

İmha makinesi sürekli çalışabilir mi?

Evet, 670 W güç sayesinde çalışma modu süreklidir. Ancak aşırı yüklenme durumunda soğutma sürelerine uyun.

Cihazın dışı nasıl temizlenir?

Fişi çekin, ardından yumuşak bir bez ve korozif olmayan sabunlu suyla temizleyin. Cihazın içine sıvı girmesini önleyin.

Yedek parçaları nerede bulabilirim?

Kırpıntı torbaları (ref. 1.330.995.000) ve özel yağ 250 ml (ref. 1.235.997.403) Pelikan satış sonrası servisi aracılığıyla temin edilebilir.

KULLANIM KILAVUZU Top Secret 260 S6 GEHA

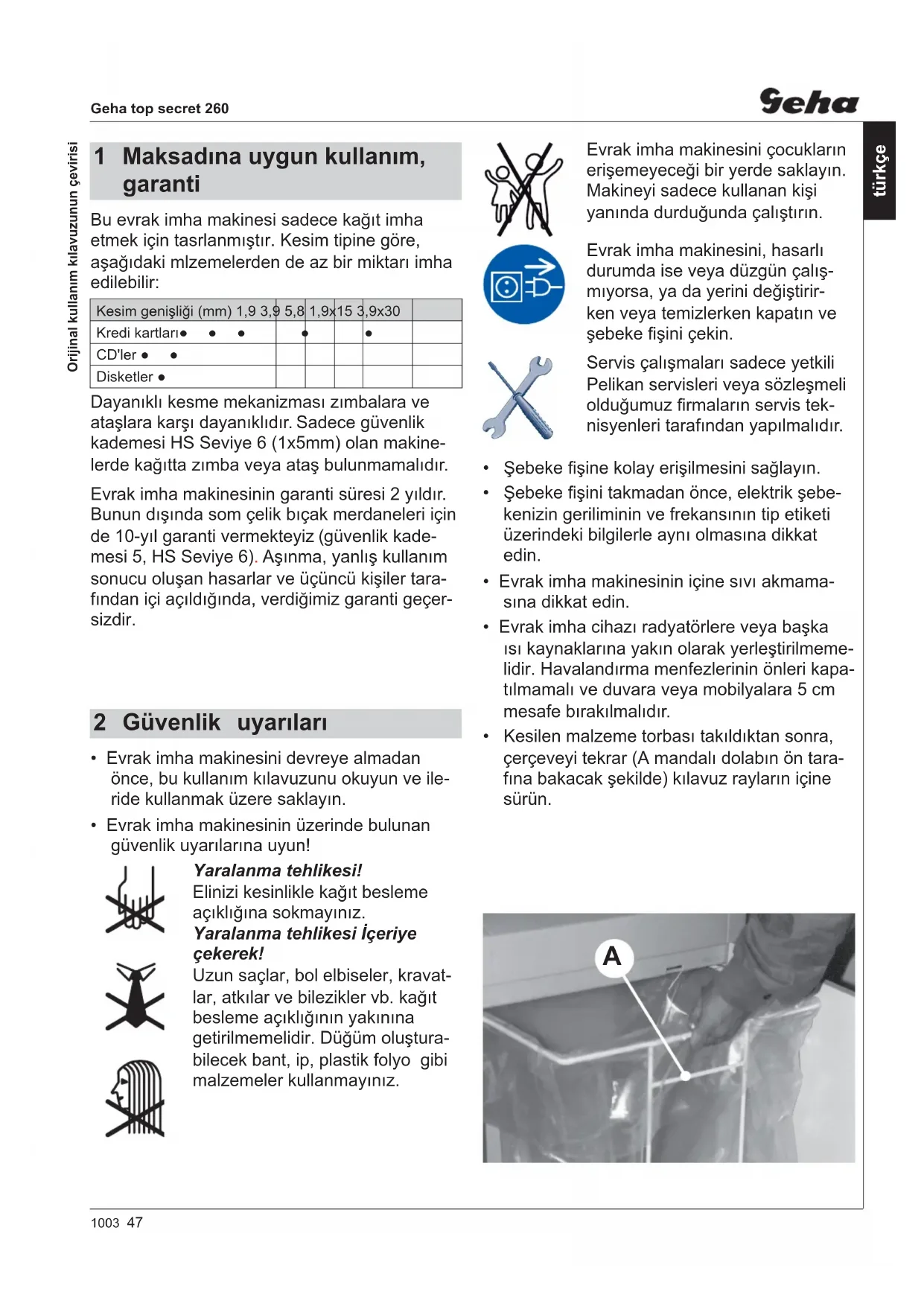

1 Maksadına uygun kullanım, garanti

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 1,9 3,9	5,8	1,9x	15 3	9x30
Kredi kartları● ● ●	●			●
CD'ler ● ●
Disketler ●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece güvenlik kademesi HS Seviye 6 (1x5mm) olan makinerde kağıtta zimba veya ataş bulunmamalıdır.

Evrak imha makinesinin garanti süresi 2 yıldır. Bunun dışında som çelik biçak merdaneleri için de 10-yıl garanti vermekteyiz (güvenlik kade-mesi 5, HS Seviye 6). Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tara-fından içi açıldığında, verdiğimiz garanti geçer-sizdir.

2 Güvenlik uyarıları

• Evrak imha makinesini devreye almadan önce, bu kullanım kılavuzunu okuyun ve ile-ride kullanmak üzere saklayın.
• Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun!

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluştura-bilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Evrak imha makinesini çocukların erişemeyeceği bir yerde saklayın. Makineyi sadece kullanan kişi yanında durduğunda çalıştırın.

Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke fişini çekin.

Servis çalışmaları sadece yetkili Pelikan servisleri veya sözleşmeli olduğumuz firmaların servis teknisyenleri tarafından yapılmalıdır.

• Şebeke fişine kolay erişilmesini sağlayın.
• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
• Evrak imha makinesinin içine sıvı akmamasına dikkat edin.
• Evrak imha cihazı radyatörlere veya başka ısı kaynaklarına yakın olarak yerleştirilmemelidir. Havalandırma menfezlerinin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.
• Kesilen malzeme torbası takıldıktan sonra, çerçeveyi tekrar (A mandalı dolabın ön tara-fına bakacak şekilde) kılavuz rayların içine sürün.

A

3 Genel bakış

1 2 3 4 5

1 Kapi
2 Besleme açıklığı
3 Güvenlik uyarıları
4 Işık saçar diyot gösterge

Evrak imha makinesi kullanıma hazırlır.

Kesilen malzeme haznesi dolu / Kapı açık

5 Anahtar

▲: Açık
▼: Kapalı, geriye

4 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde
  • 5 Kesilen malzeme torbaları
• 1 şişe özel kesme bloğu yağı (50 ml), partikül kesim işlevli makineler için
• Kullanım kılavuzu

Aksesuar:

• Kesim malzemesi torbası Sip. No. 1.330.995.000
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

5 Kullanılması

Evrak imha makinesinin çalıştırılması

• Anahtara ▲ basin.
  Anahtar yerine oturur.
  ▶Yeşil LED yanıyor.
  ▶ Evrak imha makinesi kullanıma hazırldır.

Kağıt imhası

- İmha edilecek kağıdı içeriye sürün. İzin verilen yaprak sayıcı için teknik bilgilere bakınız

▶ Işıklı bariyer kesme düzenini otomatik olarak çalıştırır.
▶ Kağıt keme düzeni tarafından içeriye çekilir ve imha edilir.
▶ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 3 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

CD'lerin, kredi kartlarının ve disket-lerin parçalanması (bkz. "Maksadına uygun kullanım")

DÍKKAT!

CD parçalanırken malzeme cinsine bağlı olarak kıymıklar oluşabilir. Bu sebepten koruyucu gözlük takınız.

CD/kredi kartı veya disketi besleme açıklığının ortasından içeriye veriniz.

Evrak imha makinesinin kapatılması

• Anahtara ▼ dokunun.
  ▶ Anahtar sıfır konumuna atlar.

6 Arıza giderme

Kağıt birikmesi

Bir seferde çok fazla kağıt yerleştirdiniz.

DİKKAT!

Kesme tertibatını bir ileri bir geri çalıştırmayın (▲ - ▼). Bu evrak imha makinesini bozabilir.

• Anahtara ▼basın.
  ▶Kağıt dışarıya itilir.
• Kağıt istifini yarıya indirin.
• Anahtara ▲basın.
• Kağıtları arka arkaya yerleştirin.

Kesilen malzeme haznesi dolu

▶Kırmızı LED yanıyor.
▶ Evrak kesme makinesi kapanır.

¡KAZ!

Arka arkaya bastırıldığında, kesme düzeninde arıza oluşabileceği için, dolu bir hazneyi derhal boşaltın.

• Evrak imha makinesini kapatın. Bunun için anahtara ▼ dokunun.
• Kesilen malzeme torbasını dışarıya çıkartın ve yeni bir torba yerleştirin.

Kapı açık

▶Kırmızı LED yanıyor.
▶ Evrak kesme makinesi kapanır.
- Ön kapağın doğru kapanıp kapanmadığını kontrol edin.

Diğer arızalarda, yetkili servise haber vermeden önce, motorun fazla ısınıp ısınmadığını kontrol edin. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 10 - 15 dakika soğumasını bekleyin.

7 Temizlik ve bakım

Evrak imha makinesini kapatın ve şebeke fişini çekin. Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yapar- ken cihazın içine su girmemelidir.

Kapı anahtarının çalışmasını kontrol edin

Uyarı!

Aşağıda belirtilen işlem akışında sapma tespit ettiğinizde, evrak imha makinesini kapatın, şebeke fişini çekin ve müşteri servisine haber verin.

• Şebeke fişini takın ve evrak imha makinesini çalıştırın.
• Bir kağıt yaprağı yerleştirin ve kağıt içeriye çekilirken ön kapıyı açın.
  ▶ Kesme düzeni derhal durmalı ve «Kapı açık» lambası yanmalıdır.
• Kapıyı kapatın.
  ▶ Kesme düzeni henüz çalışmaya başlamamalıdır.
• Kağıdı besleme deliğinden dışarıya çekin. Işıklı bariyerin önüne serbest olmalıdır.
• Makineyi kapatın ve tekrar çalıştırın.
  ▶ Kağıt yerleştirildiğinde, kesme mekanizması çalışmaya başlar.

DON'T FORGET

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşaltıktan sonra, kesme mekanizması daima yağlanmalıdır (sadece partikül keserken):

• Kağıt besleme açıklığından kesme milinin tüm genişliği boyunca özel bıçak bloğu yağı püskürtün.
• Kesme düzenini kağıtsız olarak geriye doğru (▼) çalıştırın.
  ▶ Kağıt tozları ve partiküller çözülür.

8 Teknik bilgiler

Kesme tipi		Şerit genişliği			Partikül kesimi
Kesim boyu (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15		5 0,78 x	11 1 x 5
Güvenlik seviyesi DIN 32757 – 1 2 2 3 3 4 5		Level 6*
Kesme gücü (Yaprak), DIN A4	70 g/m2	28 - 30	22 - 24	16 - 18	15 - 18	10 - 12	6 - 8	4 - 5
	80 g/m2	22 - 24	17 - 19	13 - 14	12 - 14	8 - 10	5 - 7	3 - 4
Kesme hızı		120 mm/s			130 mm/s
Ağırlık		26 kg			30 kg
Çalışma genişliği		255 mm
Bağlantı		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Kapasite maks. yaprak sayısında		670 W
İşletme modu		Sürekli işletme
İşletmedeki ortam koşulları: Sıcaklıkbağıl nemDeniz seviyesinden yükseklik		-10 °C ile +40 °C arasımaks. %90, yoğuşmasızmaks. 2.000 m
Boyutlar G x D x Y (mm)		448 x 347 x 828
Toplama haznesinin hacmi		76 l
Emisyon ses basıncı seviyesi		< 70 dB (A)

* Geha teknik özellikleri

AB Uygunluk Beyani

Üretici firma HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen aşağıda adı geçen makinenin Evrak İmha Makinesi Geha top secret 260

tasarımı ve modeli tarafımızdan piyasaya çıkartılan tipi ile aşağıda belirtilen AB Direktifleri tarafından talep edilen temel güvenlik ve sağlık koşullarına uygun olduğunu beyan ederiz:

Makine Direktifi 2006 / 42 / EC

EMU Direktifi 2004 / 108 / EC

Kullanılan standartlar ve teknik özellikler:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001
• EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001

• EN 60950-1:2006

Teknik dokümanların hazırlanması ile ilgili görevli:

Bu makine tipinin AB Makine Direktifi taleplerine uygunluğunu kontrol eden kuruluş: İdari Uzman Komisyon, Test ve Sertifikalandırma Merkezi, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg.

Bu test yeri AB Makine Direktifi Ek XI uyarınca yetkili kuruluştur.
