Top Secret 260 S6 - Aktenvernichter GEHA - Kostenlose Bedienungsanleitung

Produkttyp	Aktenvernichter
Marke	Geha
Modell	Top Secret 260 S6
Schnittart	Streifenschnitt (5,8 mm) oder Kreuzschnitt je nach Version
Sicherheitsstufe (DIN 32757-1)	Bis Stufe 5 / Geha Level 6*
Schnittgröße	Von 1 x 5 mm (Kreuzschnitt) bis 5,8 mm (Streifen)
Schnittleistung (Blätter 70 g/m²)	4 bis 28 Blatt je nach Modell
Schnittgeschwindigkeit	120 bis 130 mm/s
Arbeitsbreite	255 mm
Behältervolumen	76 Liter
Geräuschpegel	< 70 dB(A)
Stromversorgung	230 V, 50 Hz (auch 100 V/115 V je nach Version)
Nennleistung	670 W
Gewicht	26 bis 30 kg je nach Version
Abmessungen (L x T x H)	448 x 347 x 828 mm
Betriebsart	Dauerbetrieb
Vernichtbare Materialien	Papier, Heftklammern, Büroklammern, Kreditkarten, CDs, Disketten
Wartung und Reinigung	Schneidwerk regelmäßig ölen (Kreuzschnitt); mit einem weichen Tuch und Seifenwasser reinigen
Sicherheit	Automatische Abschaltung bei offener Tür, Motorüberlastung, vollem Behälter; Finger- und Haarschutz
Garantie	2 Jahre auf das Gerät, 10 Jahre auf die Messerwellen (außer Stufe 5/6)
Im Lieferumfang enthaltenes Zubehör	5 Auffangbeutel, 1 Flasche Öl 50 ml (Kreuzschnitt)
Ersatzteile erhältlich	Auffangbeutel (Ref. 1.330.995.000), Spezialöl 250 ml (Ref. 1.235.997.403)
Reparierbarkeit	Wartung durch autorisierten Pelikan-Kundendienst
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; CE-Konformitätserklärung

Häufig gestellte Fragen - Top Secret 260 S6 GEHA

Wie hoch ist die maximale Schnittleistung des Geha Top Secret 260 S6?

Die Leistung variiert je nach Modell: 4 bis 28 Blatt 70 g/m² in einem Durchgang. Konsultieren Sie die technischen Daten für Ihre Version.

Kann ich mit diesem Gerät Kreditkarten und CDs vernichten?

Ja, je nach Schnittart. Die Modelle mit Kreuzschnitt können Kreditkarten, CDs und Disketten vernichten. Tragen Sie beim Vernichten von CDs eine Schutzbrille.

Wie behebe ich einen Papierstau im Aktenvernichter?

Drücken Sie den Schalter auf Position ▼ (Rücklauf), um das Papier auszuwerfen. Teilen Sie dann den Stapel und führen Sie die Blätter einzeln ein. Betätigen Sie nicht abwechselnd ▲ und ▼.

Was tun, wenn die rote Leuchte aufleuchtet?

Die rote Leuchte zeigt entweder vollen Behälter oder offene Tür an. Leeren Sie den Beutel oder überprüfen Sie den Verschluss der Vordertür.

Wie öle ich das Schneidwerk?

Verwenden Sie das mitgelieferte Spezialöl. Gießen Sie es über die gesamte Breite des Einzugs, dann betätigen Sie den Rücklauf ohne Papier. Dieser Vorgang wird beim Leeren des Auffangbehälters empfohlen.

Welche Materialien nicht vernichten?

Vernichten Sie keine Materialien, die sich verwickeln können (Bänder, Schnürsenkel) oder andere harte Gegenstände als die genannten. Bei Sicherheitsstufe 5/6 entfernen Sie Heftklammern und Büroklammern.

Wie ist die Garantie des Geha Top Secret 260 S6?

Das Gerät hat eine Garantie von 2 Jahren. Die Messerwellen sind 10 Jahre garantiert, außer bei den Sicherheitsstufen 5 und HS Level 6.

Kann der Aktenvernichter im Dauerbetrieb arbeiten?

Ja, die Betriebsart ist Dauerbetrieb dank einer Leistung von 670 W. Beachten Sie jedoch die Abkühlzeiten bei Überlast.

Wie reinige ich das Äußere des Geräts?

Ziehen Sie den Netzstecker, reinigen Sie dann mit einem weichen Tuch und nicht korrosivem Seifenwasser. Vermeiden Sie das Eindringen von Flüssigkeit in das Gerät.

Wo finde ich Ersatzteile?

Die Auffangbeutel (Ref. 1.330.995.000) und das Spezialöl 250 ml (Ref. 1.235.997.403) sind über den Pelikan-Kundendienst erhältlich.

BEDIENUNGSANLEITUNG Top Secret 260 S6 GEHA

Pelikan Vertriebsgesellschaft mbH & Co. KG

Werftstraße 9

30163 Hannover/Germany

Fon: [phone] - 408

E-Mail: [e-mail]

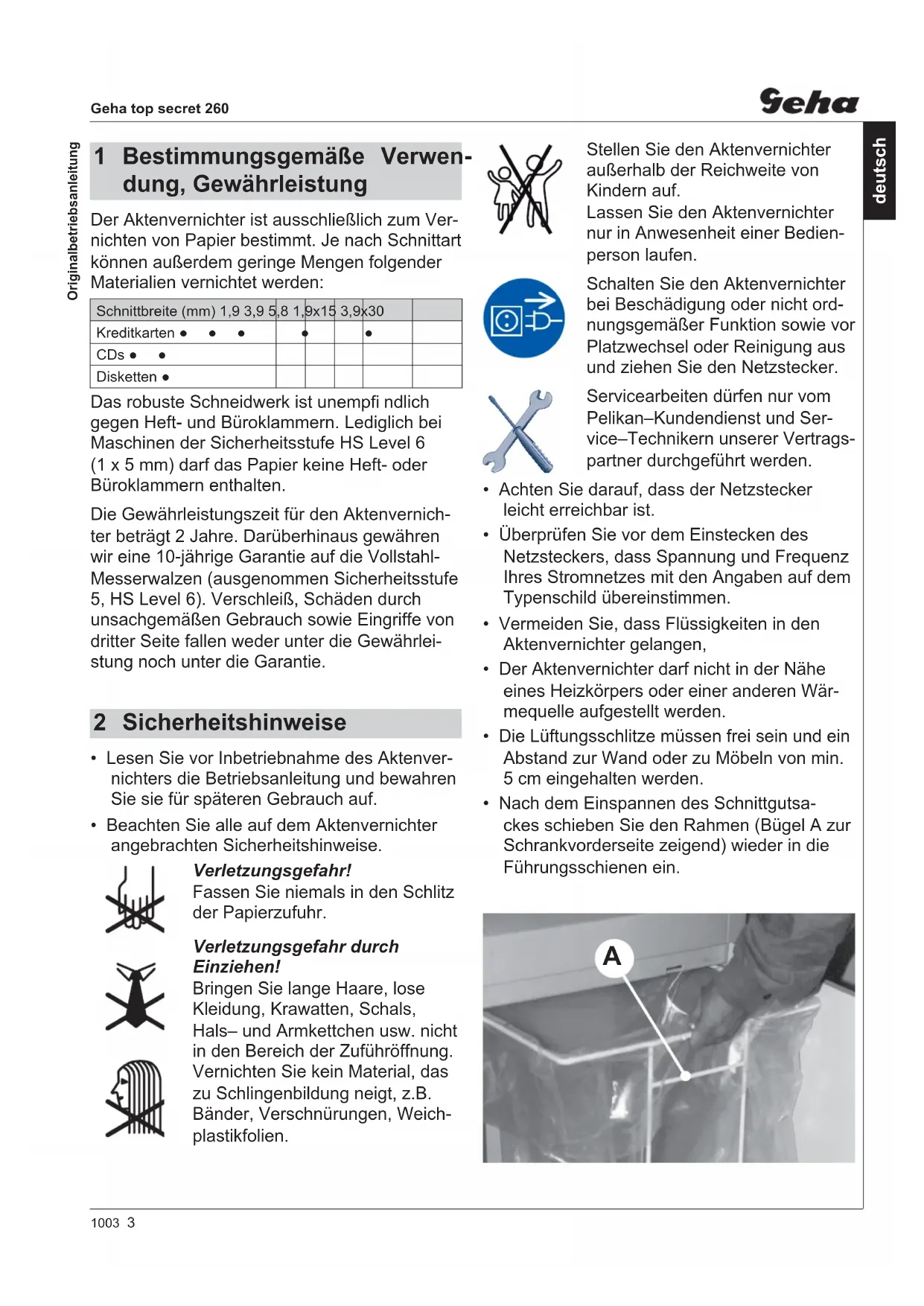

1 Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 1,9 3,9 5,8 1,9x15 3,9x30
Kreditkarten ● ● ●	●			●
CDs ● ●
Disketten ●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Sicherheitsstufe HS Level 6 (1 x 5 mm) darf das Papier keine Heft- oder Büroklammern enthalten.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Darüberhinaus gewähren wir eine 10-jährige Garantie auf die Vollstahl-Messerwalzen (ausgenommen Sicherheitsstufe 5, HS Level 6). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme des Aktenvernichters die Betriebsanleitung und bewahren Sie sie für späteren Gebrauch auf.
• Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Stellen Sie den Aktenvernichter außerhalb der Reichweite von Kindern auf.

Lassen Sie den Aktenvernichter nur in Anwesenheit einer Bedienperson laufen.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten dürfen nur vom Pelikan-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden.

• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen,
• Der Aktenvernichter darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Nach dem Einspannen des Schnittgutsackes schieben Sie den Rahmen (Bügel A zur Schrankvorderseite zeigend) wieder in die Führungsschienen ein.

A

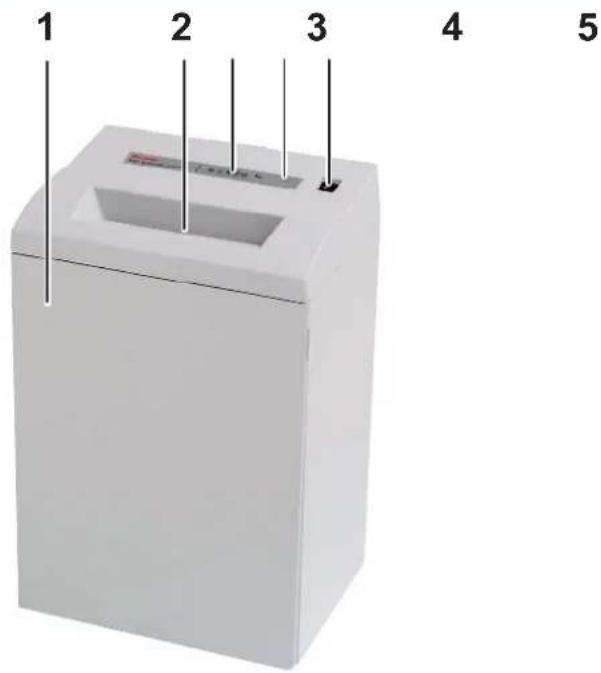

3 Übersicht

1 2 3 4 5

1 Tür
2 Zuführöffnung
3 Sicherheitshinweis
4 Leuchtdiodenanzeige

Aktenvernichter ist betriebsbereit.

Schnittgutbehälter voll oder Tür offen

5 Wippschalter

▲: Ein
▼: Aus, Rücklauf

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
  • 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör:

• Schnittgutsack, Best.-Nr. 1.330.995.000
• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

5 Bedienung

Aktenvernichter einschalten

• Drücken Sie Wippschalter ▲.
Wippschalter rastet ein.
▶ Grüne LED leuchtet.
▶ Aktenvernichter ist betriebsbereit.

Papier vernichten

Liquid vulic acid Ut ut leu et de mod iriosupsum

- Führen Sie das zu vernichtende Papier zu. Zulässige Blattzahl siehe Technische Daten.

▶ Die Lichtschranke startet das Schneidwerk automatisch.
Das Papier wird in das Schneidwerk eingezogen und vernichtet.
▶ Ca. 3 s nachdem die Papier-zufuhr wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Zerkleinerung von CDs, Kreditkarten und Disketten (siehe „Bestimmungs-gemäße Verwendung“)

VORSICHT!

Abhängig von der Materialart kann es beim Vernichten von CDs zur Splitterbildung kommen. Tragen Sie deshalb eine Schutzbrille.

Geben Sie CD/Kreditkarte/Diskette in die Mitte der Zuführöffnung.

Aktenvernichter ausschalten

- Tippen Sie Wippschalter ▼ an.
▶ Schalter springt auf Nullstellung.

6 Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

ACHTUNG!

Schalten Sie das Schneidwerk nicht abwechselnd vorwärts - rückwärts (▲ - ▼). Dadurch kann der Aktenvernichter beschädigt werden.

• Drücken Sie Wippschalter ▼.
  Das Papier wird herausgeschoben.
  • Halbieren Sie den Papierstapel.
• Drücken Sie Wippschalter ▲.
• Führen Sie das Papier nacheinander zu.

Schnittgutbehälter voll

▶ Rote LED leuchtet.
▶ Aktenvernichter schaltet ab.

ACHTUNG!

Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

• Schalten Sie den Aktenvernichter aus. Tippen Sie dazu Wippschalter ▼ an.
• Nehmen Sie den vollen Schnittgutsack heraus und spannen Sie einen neuen Schnittgutsack ein.

Tür offen

▶ Rote LED leuchtet.
▶ Aktenvernichter schaltet ab.
- Überprüfen Sie, ob die Fronttür richtig geschlossen ist.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendienstes, ob der Motor überlastet wurde. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

7 Reinigung und Wartung

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Überprüfen Sie die Funktion des Türschalters:

Warnung!

Falls Sie Abweichungen von folgendem Funktionsablauf feststellen, schalten Sie den Aktenvernichter aus, ziehen Sie den Netzstecker und informieren Sie den Kundendienst.

• Stecken Sie den Netzstecker und schalten Sie den Aktenvernichter ein.
• Führen Sie ein Blatt Papier zu und öffnen Sie die Fronttür, während das Blatt eingezogen wird.
  Das Schneidwerk muss sofort abschalten und die Anzeige „Betriebsbereit“ leuchten.
• Schließen Sie die Tür.
  Das Schneidwerk darf noch nicht wieder anlaufen.
• Ziehen Sie das Papier aus der Zuführöffnung. Die Lichtschranke muss frei sein.
• Schalten Sie die Maschine aus und erneut ein.
  ▶ Bei Papierzufuhr startet das Schneidwerk.

DON'T FORGET

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des Schnittgutbehälters (nur bei Partikelschnitt):

• Spritzen Sie Schneidblock–Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr rückwärts (▼) laufen.
  Papierstaub und Partikel werden gelöst.

8 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15 0,78 x 11 1 x 5
Sicherheitsstufe DIN 32757 - 1	2	2	3	3	4	5	Level 6*
Schnittleistung (Blatt), DIN A4 70 g/m2 28 - 30 22 - 24 22 - 24 17 - 19 16 - 18 13 - 14 15 - 18 12 - 14 10 - 12 6 - 8 8 - 10 5 - 7 4 - 5 3 - 4
Schnittgeschwindigkeit 120 mm/s	130 mm/s
Gewicht	26 kg			30 kg
Arbeitsbreite	255 mm
Anschluss	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Leistung bei max. Blattzahl	670 W
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb:Temperatur relative Luftfeuchte Höhe über NN	-10 °C bis +40 °Cmax. 90 %, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	448 x 347 x 828
Volumen des Schnittgutbehälters	76 l
Emissionsschalldruckpegel	< 70 dB (A)

* Geha-Spezifi kation
