| Tipo di prodotto | Distruttore di documenti |
| Marca | Geha |
| Modello | Top Secret 260 S6 |
| Tipo di taglio | Taglio a strisce (5,8 mm) o taglio incrociato a seconda della versione |
| Grado di sicurezza (DIN 32757-1) | Fino a livello 5 / Geha Level 6* |
| Dimensioni del taglio | Da 1 x 5 mm (taglio incrociato) a 5,8 mm (strisce) |
| Capacità di taglio (fogli 70 g/m²) | Da 4 a 28 fogli a seconda del modello |
| Velocità di taglio | 120 a 130 mm/s |
| Larghezza di lavoro | 255 mm |
| Volume del contenitore | 76 litri |
| Livello sonoro | < 70 dB(A) |
| Alimentazione elettrica | 230 V, 50 Hz (anche 100 V/115 V a seconda della versione) |
| Potenza nominale | 670 W |
| Peso | Da 26 a 30 kg a seconda della versione |
| Dimensioni (L x P x A) | 448 x 347 x 828 mm |
| Modalità di funzionamento | Funzionamento continuo |
| Materiali distruttibili | Carta, graffette, fermagli, carte di credito, CD, dischetti |
| Manutenzione e pulizia | Oliare regolarmente il blocco di taglio (taglio incrociato); pulire con un panno morbido e acqua saponata |
| Sicurezza | Arresto automatico in caso di porta aperta, sovraccarico motore, contenitore pieno; protezione contro dita e capelli |
| Garanzia | 2 anni sull'apparecchio, 10 anni sugli alberi portalamine (eccetto livello 5/6) |
| Accessori inclusi | 5 sacchetti per ritagli, 1 bottiglia di olio da 50 ml (taglio incrociato) |
| Ricambi disponibili | Sacchetti per ritagli (rif. 1.330.995.000), olio speciale 250 ml (rif. 1.235.997.403) |
| Riparabilità | Manutenzione tramite servizio post-vendita autorizzato Pelikan |
| Informazioni generali | Manuale d'uso disponibile in più lingue; dichiarazione CE di conformità |
Domande frequenti - Top Secret 260 S6 GEHA
Domande degli utenti su Top Secret 260 S6 GEHA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distruggi documenti in formato PDF gratuitamente! Trova il tuo manuale Top Secret 260 S6 - GEHA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Top Secret 260 S6 del marchio GEHA.
MANUALE UTENTE Top Secret 260 S6 GEHA

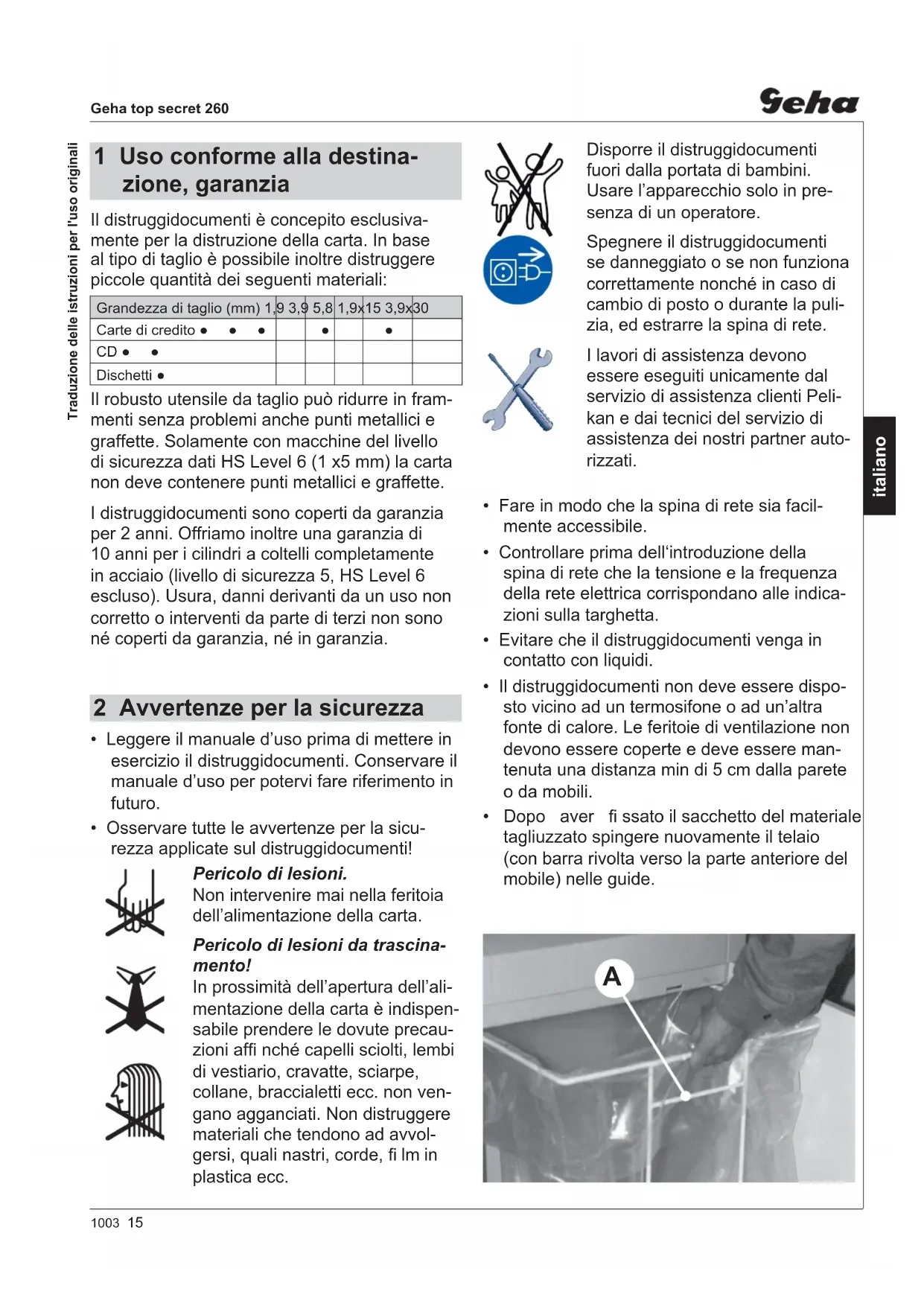

1 Uso conforme alla destinazione, garanzia
Il distruggidocumenti è concepito esclusivamente per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:
| Grandezza di taglio (mm) 1,9 3,9 5,8 1,9x15 3,9x30 | |||||
| Carte di credito ● ● ● | ● | ● | |||
| CD ● ● | |||||
| Dischetti ● | |||||
Il robusto utensile da taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Solamente con macchine del livello di sicurezza dati HS Level 6 (1 x5 mm) la carta non deve contenere punti metallici e graffette.
I distruggidocumenti sono coperti da garanzia per 2 anni. Offriamo inoltre una garanzia di 10 anni per i cilindri a coltelli completamente in acciaio (livello di sicurezza 5, HS Level 6 escluso). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.
2 Avvertenze per la sicurezza
- Leggere il manuale d'uso prima di mettere in esercizio il distruggidocumenti. Conservare il manuale d'uso per potervi fare riferimento in futuro.
- Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!
Pericolo di lesioni.
Non intervenire mai nella feritoia dell'alimentazione della carta.
Pericolo di lesioni da trascina- mento!
In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.
Disporre il distruggidocumenti fuori dalla portata di bambini. Usare l'apparecchio solo in presenza di un operatore.
Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete.
I lavori di assistenza devono essere eseguiti unicamente dal servizio di assistenza clienti Peli- kan e dai tecnici del servizio di assistenza dei nostri partner autorizzati.
- Fare in modo che la spina di rete sia facilmente accessibile.
- Controllare prima dell'introduzione della spina di rete che la tensione e la frequenza della rete elettrica corrispondano alle indicazioni sulla targhetta.
- Evitare che il distruggidocumenti venga in contatto con liquidi.
- Il distruggidocumenti non deve essere disposto vicino ad un termosifone o ad un'altra fonte di calore. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

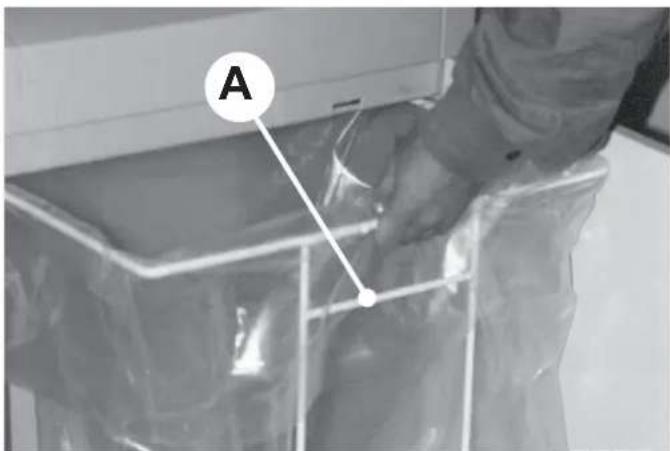

- Dopo aver fi ssato il sacchetto del materiale tagliuzzato spingere nuovamente il telaio (con barra rivolta verso la parte anteriore del mobile) nelle guide.
2 Apertura di introduzione
3 Avvertenze per la sicurezza
4 LED
l'apparecchio è pronto all'eser ciziot.
Serbatoio di carta tagliata pieno / contatto sportello interrotto
5 Interruttore a bilico
▲: On
▼: Off, Indietro
4 Fornitura
- Apparecchio pronto all'uso, imballato in car-tone
• 5 sacchi di raccolta
• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml) - Manuale operativo
Accessori:
• Sacchi di raccolta articolo n. 1.330.995.000
- Bottiglia di olio speciale da taglio (250 ml) articolo n. 1.235.997.403
5 Messa in esercizio
Accensione del distruggidocumenti
- Premere l'interruttore a bilico ▲.
L'interruttore a bilico scatta in posizione.
▶ Indicazione verde accesa.
Il distruggidocumenti è pronto per all'eser cizio (Standby).
Sminuzzamento di carta
Il processo di sminuzzamento è controllato da una fotocellula che si trova nell'apertura di introduzione della carta.
La carta viene indrodotta nell'utensile da taglio e viene distrutta.
Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all'esercizio.
Sminuzzamento di CD, carte di credito e dischetti (vedi „Uso conforme alla destinazione“)
ATTENZIONE!
A seconda del tipo di materiale durante la distruzione di CD possono formarsi schegge. Indossare pertanto occhiali di protezione.
Inserire il CD/la carta di credito/il dischetto al centro dell'apertura di alimentazione.
Spegnimento del distruggidocumenti
- Premere l'interruttore a bilico ▼.
L'interruttore commuta sulla posizione 0.
6 Eliminazione dei disturbi
Carta inceppata
È stata introdotta troppa carta in una volta sola.
Attenzione! Non inserire l'utensile da taglio ripetutamente in avanti e indietro (▲ - ▼). In questo modo si può danneggiare il distruggidocumenti.
- Premere l'interruttore a bilico ▼.
▶ La carta viene estratta.
• Dimezzare la pila di carta. - Premere l'nterruttore a bilico ▲.
- Introdurre la carta in successione.
Contenitore per materiale da tagliopieno
Indicazione rossa accesa.
l'apparecchio si spegne.
Attenzione!
Svuotare immediatamente il contenitore per materiale da taglio pieno poichè, a seguito di ripetute pressioni, possono prentarsi disturbi di funzionamento sull'utensile da taglio.
- Spegnere il distruggidocumenti, pre-mendo l'interruttore a bilico ▼.
- Svuotare il serbatoio di raccolta della carta pieno inserire di nuovo il serbatoio di raccolta.
Contatto sportello interrotto
Indicazione rossa accesa.
Il distruggidocumenti si spegne.
• Chiudere lo sportello.
Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min.
7 Pulizia e cura
Spegnere il distruggidocumenti ed estrarre la spina di rete.
La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.
Controllare il funzionamento dell'interruttore dello sportello:
Avvertimento!
Se si rilevano discordanze rispetto al seguente svolgimento del funzionamento, spegnere il distruggidocumenti, estrarre la spina di alimentazione e informare il servizio clienti.
- Inserire la spina di alimentazione e accendere il distruggidocumenti.
- Introdurre un foglio di carta e aprire lo sportello frontale mentre il foglio viene inserito.
Il meccanismo di taglio deve essere immediatamente disattivato e si deve accendere la visualizzazione “sportello aperto”.
• Chiudere lo sportello.
Il meccanismo di taglio non deve essere riavviato. - Estrarre la carta dall'apertura di alimentazione. La fotocellula non deve essere coperta.
- Spegnere e accendere nuovamente la macchina.
- Quando si introduce la carta il meccanismo di taglio si avvia.
- Spruzzare l'olio speciale per il blocco di taglio sui cilindri a coltelli per tutta la larghezza attraverso l'apertura di alimentazione della carta.
- Fare girare i cilindri a coltello in indietro a vuoto per diverse volte (▼).
La polvere e le particelle di carta si staccano.
8 Dati tecnici
| Tipo di taglio Strisce Particelle | |||||||
| Grandezza di taglio (mm) 5,8 3,9 1,9 3,9 x 30 | 1,9 x 15 | 0,78 x 1 | 1 x 5 | ||||
| Grado di sicurezza DIN 32757 - 1 2 2 3 3 4 5 | Level 6* | ||||||
| Capacità di taglio (fogli), DIN A4 70g/m280 g/m2 | 28 - 3022 - 24 | 22 - 2417 - 19 | 16 - 1813 - 14 | 15 - 1812 - 14 | 10 - 128 - 10 | 6 - 85 - 7 | 4 - 53 - 4 |
| Velocità di taglio | 120 mm/s | 130 mm/s | |||||
| Peso | 26 kg | 30 kg | |||||
| Larghezza di lavoro | 255 mm | ||||||
| Collegamento | 230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz | ||||||
| Potenza con numero di fogli max | 670 W | ||||||
| Modalità di funzionamento | Funzionamento continuo | ||||||
| Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il l.d.m | da -10 °C a +40 °Cmax 90 %, senza condensamax 2000 m | ||||||
| Dimensioni largh x prof x alt (mm) | 448 x 347 x 828 | ||||||
| Capacità del contenitore di raccolta | 76 l | ||||||
| Livello di pressione acustica di emissione | < 70 dB (A) | ||||||
* Specifi che Geha
Dichiarazione di Conformità CEE
Il produttore HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen con la presente dichiara che la macchina menzionata in alto distruggidocumenti Geha top secret 260
sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:
Direttiva Macchine 2006 / 42 / CE
direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE
Norme e specifiche tecniche applicate:
• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006
Delegato per la stesura della documentazione tecnica:
Rolf Gasteier - Direttore tecnico
La conformità del modello della macchina ai requisiti della Direttiva Macchine CE è stata verificata da: l'amministrazione della commissione tecnica e l'ente di controllo e di certificazione c/o l'Associazione di categoria amministrativa, Deelbögenkamp 4, D-22297 di Amburgo.
Questa agenzia di controllo è competente ai sensi dell'appendice XI della Direttiva Macchine CE.
