Top Secret 400 S6 - Distruggi documenti GEHA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distruttore di documenti professionale
Marca	GEHA
Modello	Top Secret 400 S6
Tipo di taglio	Taglio a strisce (5,8 mm o 3,9 mm) o taglio incrociato (3,9x50 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm)
Grado di sicurezza (DIN 32757)	Da 2 a 5 + Livello 6 (specifica Geha)
Capacità di taglio (80 g/m²)	Fino a 53 fogli (taglio a strisce) o 7-8 fogli (Livello 6)
Velocità di taglio	100 mm/s (taglio a strisce) / 110 mm/s (taglio incrociato)
Larghezza di lavoro	400 mm
Volume del contenitore	146 litri
Dimensioni (L x P x H)	595 x 470 x 990 mm
Peso	74 kg (taglio a strisce) / 82 kg (taglio incrociato)
Alimentazione elettrica	230 V, 50 Hz (altre versioni disponibili)
Potenza nominale	2100 W
Livello sonoro	60 dB(A) a vuoto / 68-75 dB(A) in carico
Modalità di funzionamento	Funzionamento continuo (avvio/arresto automatico)
Materiali distruggibili	Carta, graffette, fermagli, carte di credito, CD, floppy disk, cassette DAT (a seconda del modello)
Sicurezza	Interruttori di sicurezza su porta e sportello; protezione contro le proiezioni; arresto automatico in caso di inceppamento o porta aperta
Manutenzione	Oliare il blocco di taglio regolarmente con l'olio speciale; pulire con un panno morbido e acqua saponata
Ricambi	Sacchi per ritagli (rif. 1.442.995.000), olio speciale 250 ml (rif. 1.235.997.403)
Garanzia	2 anni apparecchio, 10 anni alberi portalamine (tranne grado 5 e Livello 6)
Contenuto della confezione	Distruttore, 5 sacchi per ritagli, 1 bottiglia d'olio, manuale d'uso

Domande frequenti - Top Secret 400 S6 GEHA

Quali tipi di documenti posso distruggere con il Top Secret 400 S6?

È possibile distruggere carta, graffette, fermagli, carte di credito, CD, floppy disk e cassette DAT, a seconda del tipo di taglio del modello.

Cosa fare in caso di inceppamento della carta?

Il distruttore invertirà automaticamente la marcia. Se necessario, utilizzare il tasto di retromarcia (freccia tratteggiata) per rimuovere la carta. Dividere la pila e inserire i fogli uno alla volta. Attenzione: non alternare i tasti avanti e indietro per evitare di danneggiare il meccanismo.

Come si mantiene il blocco di taglio?

Oliare il blocco di taglio regolarmente con l'olio speciale fornito, in particolare quando le prestazioni diminuiscono o dopo ogni svuotamento del contenitore. Iniettare l'olio su tutta la larghezza dell'apertura di inserimento, quindi far funzionare l'apparecchio in avanti e indietro senza carta.

Cosa significa la spia rossa accesa?

La spia rossa può indicare diversi stati: contenitore pieno, porta anteriore aperta, surriscaldamento del motore o inceppamento. Consultare il manuale per identificare il problema specifico. Generalmente, l'apparecchio si arresta automaticamente e viene visualizzato un messaggio specifico.

Posso distruggere CD o carte di credito?

Sì, ma solo nelle fessure previste a tale scopo. Per le macchine a taglio incrociato, abbassare il dispositivo di sicurezza e utilizzare la modalità di funzionamento continuo. Per le macchine a taglio a strisce, introdurli direttamente nella fessura principale.

Qual è la capacità massima di fogli per passata?

Dipende dal tipo di taglio: per carta da 80 g/m², fino a 53 fogli in taglio a strisce e da 7 a 35 fogli in taglio incrociato a seconda del livello di sicurezza.

Il distruttore si ferma durante l'uso, cosa fare?

Verificare se la porta anteriore è ben chiusa, se il contenitore non è pieno o se il motore non si è surriscaldato. Lasciare raffreddare 15-20 minuti se necessario. Dopo aver risolto il problema, riaccendere l'apparecchio con l'interruttore principale.

Posso usare sacchetti della spazzatura normali al posto dei sacchetti speciali?

No, si consiglia di utilizzare i sacchetti per ritagli originali (rif. 1.442.995.000) per garantire il corretto funzionamento del sensore di livello ed evitare danni.

Come pulire l'esterno del distruttore?

Spegnere l'apparecchio e scollegare la spina. Pulire con un panno morbido e acqua saponata non corrosiva. Assicurarsi che nessun liquido penetri all'interno.

Qual è la durata della garanzia?

La garanzia è di 2 anni sull'intero apparecchio e di 10 anni sugli alberi portalamine (eccetto per i gradi di sicurezza 5 e Livello 6). L'usura normale e i danni dovuti a un uso improprio non sono coperti.

MANUALE UTENTE Top Secret 400 S6 GEHA

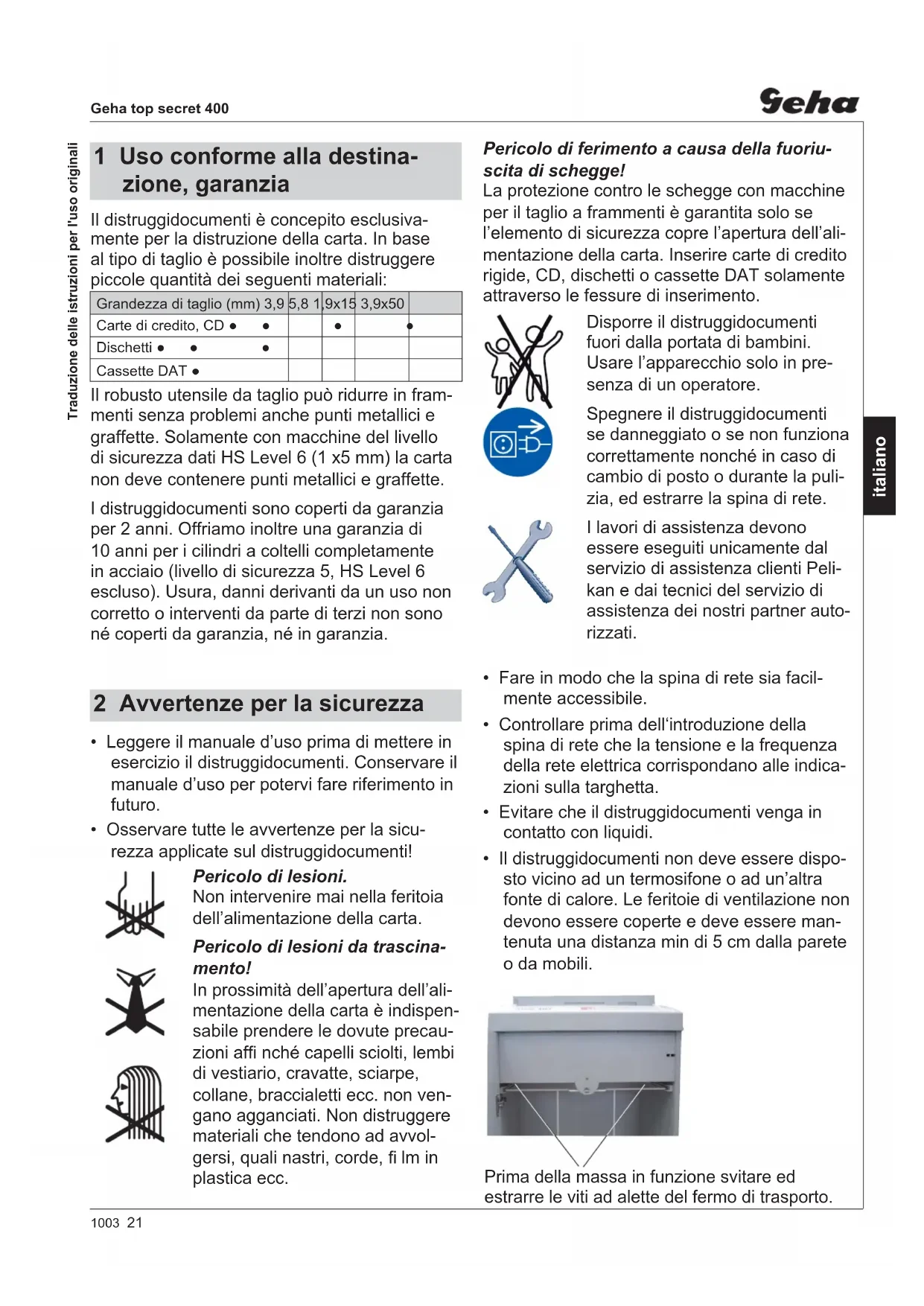

1 Uso conforme alla destinazione, garanzia

Il distruggidocumenti è concepito esclusivamente per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Grandezza di taglio (mm) 3,9	5,8 1	9x15	3,9x50
Carte di credito, CD • •		•		•
Dischetti • • •
Cassette DAT •

Il robusto utensile da taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Solamente con macchine del livello di sicurezza dati HS Level 6 (1 x5 mm) la carta non deve contenere punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 2 anni. Offriamo inoltre una garanzia di 10 anni per i cilindri a coltelli completamente in acciaio (livello di sicurezza 5, HS Level 6 escluso). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

2 Avvertenze per la sicurezza

• Leggere il manuale d'uso prima di mettere in esercizio il distruggidocumenti. Conservare il manuale d'uso per potervi fare riferimento in futuro.
• Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!

Pericolo di lesioni.

Non intervenire mai nella feritoia dell'alimentazione della carta.

Pericolo di lesioni da trascina- mento!

In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.

Pericolo di ferimento a causa della fuoriuscita di schegge!

La protezione contro le schegge con macchine per il taglio a frammenti è garantita solo se l'elemento di sicurezza copre l'apertura dell'alimentazione della carta. Inserire carte di credito rigide, CD, dischetti o cassette DAT solamente attraverso le fessure di inserimento.

Disporre il distruggidocumenti fuori dalla portata di bambini.

Usare l'apparecchio solo in presenza di un operatore.

Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete.

I lavori di assistenza devono essere eseguiti unicamente dal servizio di assistenza clienti Peli- kan e dai tecnici del servizio di assistenza dei nostri partner autorizzati.

• Fare in modo che la spina di rete sia facilmente accessibile.
• Controllare prima dell'introduzione della spina di rete che la tensione e la frequenza della rete elettrica corrispondano alle indicazioni sulla targhetta.
• Evitare che il distruggidocumenti venga in contatto con liquidi.
• Il distruggidocumenti non deve essere disposto vicino ad un termosifone o ad un'altra fonte di calore. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

Prima della massa in funzione svitare ed estrarre le viti ad alette del fermo di trasporto.

3 Panoramica

1 Avvertenze per la sicurezza
2 Sportello di verifi ca
3 Apertura dell'alimentazione della carta Elemento di sicurezza / protezione con tro le schegge
4 Coperchio
5 Tastiera a membrana
6 Interruttore della rete
7 Targhetta conoscitiva
8 Adesivo cautelativo
9 Mobile
10 Rullo di cavalletto
11 Rullo di guida
12 Sportello

Tastiera a membrana

Tasto di accensione

L'apparecchio si avvia.

Il dispositivo di taglio inizia il trascinamento.

Tasto Stop

Il dispositivo di taglio si arresta. Il distruggidocumenti rimane in stand-by.

Tasto reverse

Il dispositivo di taglio ruota all'indietro.

Pronto per il funzionamento

Diodo luminoso verde

Sacco di raccolta vuoto

Diodo luminoso rosso.

Inceppamento carta - Sovraccarico del motore

Diodo luminoso rosso.

Pannello frontale aperto

Diodo luminoso rosso.

4 Messa in esercizio

Accensione del distruggidocumenti

- Interruttore della rete sul rovescio del distruggidocumenti su „I“.

Indicazione verde sul campo di comando accesa.
Il distruggidocumenti è pronto per all'eser cizio (Standby).

Nota

Sullo sportello anteriore e sullo sportello di verifi ca della parte superiore del mobile si trovano degli interruttori di sicurezza. L'apparecchio si può accendere soltanto se sia lo sportello che lo sportello di verifi ca sono chiusi.

Sminuzzamento di carta

• Immettere i documenti nell'aper tura di introduzione della carta (capacità di taglio vedi „Scheda tecnica“).
  Il processo di sminuzzamento è controllato da una fotocellula che si trova nell'apertura di introduzione della carta.

  Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all'esercizio.

Spegnimento del distruggidocumenti

- Interruttore della rete sul rovescio del distruggidocumenti su „0“.

Il distruggidocumenti può essere avviato anche premendo il tasto freccia verde:

• Premere il tasto per un attimo: Il meccanismo di taglio viene avviato. Stop automatico circa 3 s dopo l'ultimo caricamento di carta o manualmente premendo il tasto "Stop".
• Premere il tasto per più di 2 s: Funzionamento continuo senza fun- zione fotocellula. Il meccanismo di taglio procede fi n- ché non viene disattivato premendo il tasto "Stop".

Per distruggere carte di credito, CD, dischetti o cassette DAT:

Macchine con taglio a frammenti: Portare l'elemento di sicurezza (disponibile solo per tipi di taglio da 3,9x50 mm e 1,9x15 mm), attivare la macchina su Funzionamento continuo e inserire il materiale attraverso la fessura di inserimento.

solo per tipo di taglio da

3,9x50 mm 3,9x50 mm • 1,9x15 mm

dischetti carte di credito + CD

SeStar top secret 400 A工装

solo per tipo di taglio da 3,9x50 mm

Cassette DAT

Saha Top secret 400 A 安全堂室

Per macchine con taglio a strisce inserire i CD, le carte di credito o i dischetti direttamente nella fessura dell'alimentazione della carta.

5 Eliminazione dei disturbi

Carta inceppata

È stata introdotta troppa carta in una volta sola.

▶Distruggidocumentibloccato.
▶ Il LED rosso sulla tastiera a membrana lampeggia.
▶ Il distruggidocumenti marcia indietro automaticamente.

ATTENZIONE!

Non azionare il tasto freccia tratteggiato e il tasto freccia verde alternativamente in avanti ed indietro. Il meccanismo di taglio può essere danneggiato.
- Estrarre la carta dall'apertura di introduzione carta.

Se non è stato espulso tutto il materiale:

• Premere il tasto freccia tratteggiato.
  Il meccanismo di taglio gira all'indietro.
• Rimuovere la carta.

Aprendo lo sportello di verifi ca della parte superiore dell'apparecchio si accede facilmente al meccanismo di taglio.

ATTENZIONE!

Anche quando l'apparecchio non è in funzione è possibile procurarsi delle ferite da taglio a causa dei cilindri a coltello. Non infi lare la mani nel meccanismo di taglio!

• Dimezzare la pila di carta e inserirla un po' alla volta.
• La procedura di distruzione viene nuovamente attivata tramite il tasto freccia verde oppure mediante la fotocellula (ingresso carta).

Elettromotore surriscaldato

Indicazione rossa sul campo di comando accesa.
▶ Il distruggidocumenti si spegne automaticamente.
- Lasciar raffreddare il distruggidocumenti circa 15-20 min.

Sportello anteriore aperto

Indicazione rossa sul campo di comando accesa.
▶ Il distruggidocumenti si spegne automaticamente.
- Chiudere sportello e sportello di verifi ca.

Nota

Se la porta viene aperta mentre il meccanismo di taglio è in funzione, dopo la chiusura della stessa il distruggidocumenti deve essere riavviato premendo il tasto verde.

Sacco raccoglitore pieno

Indicazione rossa sul campo di comando accesa.
▶ Il distruggidocumenti si spegne automaticamente.

Nota

L'inversione del meccanismo di taglio (tasto "Indietro") è possibile anche quando il contenitore per materiali di taglio è pieno.

- Scambiare il sacco raccoglitore.

ATTENZIONE!

Svuotare assolutamente il contenitore pieno di materiale tagliato perché una compressione ripetuta può causare delle anomalie di funzionamento del meccanismo di taglio.

6 Pulizia e cura

Spegnere il distruggidocumenti ed estrarre la spina di rete.

La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.

Controllare il funzionamento dell'interruttore dello sportello:

Avvertimento!

Se si rilevano discordanze rispetto al seguente svolgimento del funzionamento, spegnere il distruggidocumenti, estrarre la spina di alimentazione e informare il servizio clienti.

• Inserire la spina di alimentazione e accendere il distruggidocumenti.
• Introdurre un foglio di carta e aprire lo sportello frontale mentre il foglio viene inserito.
  Il meccanismo di taglio deve essere immediatamente disattivato e si deve accendere la visualizzazione “sportello aperto”.
  • Chiudere lo sportello.
  Il meccanismo di taglio non deve essere riavviato.
• Estrarre la carta dall'apertura di alimentazione. La fotocellula non deve essere coperta.
• Spegnere e accendere nuovamente la macchina.
• Quando si introduce la carta il meccanismo di taglio si avvia.

DON'T FORGET

Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo ogni svuotamento del contenitore per materiali di taglio:

• Spruzzare olio speciale per il blocco da taglio attraverso l'apertura di alimentazione della carta per tutta la larghezza.
• Fare girare i cilindri a coltello in avanti ed indietro a vuoto per diverse volte.
  ▶ La polvere e le particelle di carta si staccano.

7 Fornitura

• Apparecchio pronto all'uso, imballato in cartone, cartone attacato sulla paletta con nastro per imballagio
• 5 sacchi di raccolta
  • 1 bottiglia di olio speciale da taglio
• Manuale operativo

Accessori

• Sacchi di raccolta, articolo n. 1.442.995.000
• Bottiglia di olio speciale da taglio (250 ml) articolo n. 1.235.997.403

8 Scheda tecnica

Tipo di taglio Strisce Particelle
Grandezza di taglio (mm) 5,8 3,9 3,9 x 50 1,9	x 15 0,78 x	11 1 x 5
Grado di sicurezza DIN 32757 - 1 2 2 3 4 5	Level	6*
Capacità di taglio (fogli), DIN A4 70g/m280 g/m2	65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	9 - 107 - 8
Velocità di taglio	100 mm/s			110 mm/s
Peso	74 kg		82 kg
Livello sonoro (corsa a vuoto / carico)	60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Larghezza di lavoro	400 mm
Collegamento	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Potenza con numero di fogli max	2100 W
Modalità di funzionamento	Funzionamento continuo
Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il l.d.m	da -10 °C a +40 °Cmax 90 %, senza condensamax 2000 m
Dimensioni largh x prof x alt (mm)	595 x 470 x 990
Capacità del contenitore di raccolta	146 l

* Specifi che Geha

Dichiarazione di Conformità CEE

Il produttore HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen con la presente dichiara che la macchina menzionata in alto distruggidocumenti Geha top secret 400

sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:

Direttiva Macchine 2006 / 42 / CE

direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

Norme e specifiche tecniche applicate:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-6:1996 + A1:2001
• EN 13849-1 • EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Delegato per la stesura della documentazione tecnica:

Rolf Gasteier - Direttore tecnico

La conformità del modello della macchina ai requisiti della Direttiva Macchine CE è stata verificata da: l'amministrazione della commissione tecnica e l'ente di controllo e di certificazione c/o l'Associazione di categoria amministrativa, Deelbögenkamp 4, D-22297 di Amburgo.

Questa agenzia di controllo è competente ai sensi dell'appendice XI della Direttiva Macchine CE.
