РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Top Secret 400 S6 GEHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ МАШИНА ДЛЯ УНИЧТОЖЕНИЯ ДЕЛОВЫХ БУМАГ

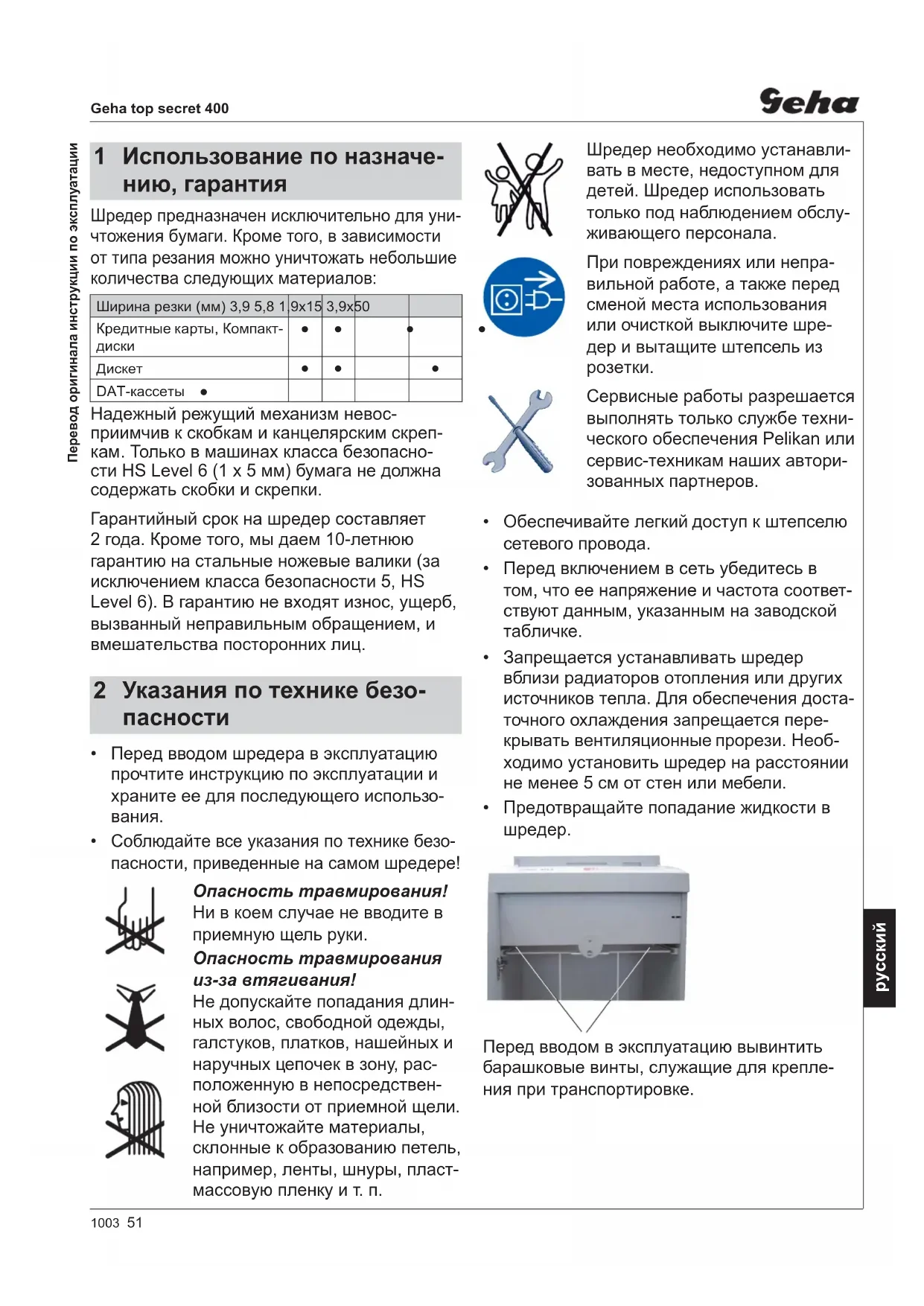

Шредер предназначен исключительно для уни- чтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов: Ширина резки (мм) 3,9 5,8 1,9x15 3,9x50 Кредитные карты, Компакт-

DAT-кассеты ● Надежный режущий механизм невос- приимчив к скобкам и канцелярским скреп- кам. Только в машинах класса безопасно- сти HS Level 6 (1 x 5 мм) бумага не должна содержать скобки и скрепки. Гарантийный срок на шредер составляет 2 года. Кроме того, мы даем 10-летнюю гарантию на стальные ножевые валики (за исключением класса безопасности 5, HS Level 6). В гарантию не входят износ

вызванный неправильным обращением, и вмешательства посторонних лиц. 1 Использование по назначе- нию, гарантия Перед вводом в эксплуатацию вывинтить барашковые винты, служащие для крепле- ния при транспортировке. Перевод оригинала инструкции по эксплуатации Шредер необходимо устанавли- вать в месте, недоступном для детей. Шредер использовать только под наблюдением обслу- живающего персонала. При повреждениях или непра- вильной работе, а также перед сменой места использования или очисткой выключите шре- дер и вытащите штепсель из

Сервисные работы разрешается выполнять только службе техни- ческого обеспечения Pelikan или сервис-техникам наших автори- зованных партнеров.

• Обеспечивайте легкий доступ к штепселю сетевого провода.

• Перед включением в сеть убедитесь в том, что ее напряжение и частота соответ- ствуют данным, указанным на заводской

• Запрещается устанавливать шредер вблизи радиаторов отопления или других источников тепла. Для обеспечения доста- точного охлаждения запрещается пере- крывать вентиляционные прорези. Необ- ходимо установить шредер на расстоянии не менее 5 см от стен или мебели.

• Предотвращайте попадание жидкости в

• Перед вводом шредера в эксплуатацию прочтите инструкцию по эксплуатации и храните ее для последующего использо-

• Соблюдайте все указания по технике безо- пасности, приведенные на самом шредере! Опасность травмирования! Ни в коем случае не вводите в приемную щель руки. Опасность травмирования из-за втягивания! Не допускайте попадания длин- ных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, рас- положенную в непосредствен- ной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты , шнуры, пласт- массовую пленку и т. п. 2 Указания по технике безо- пасности52 1003 Geha top secret 400

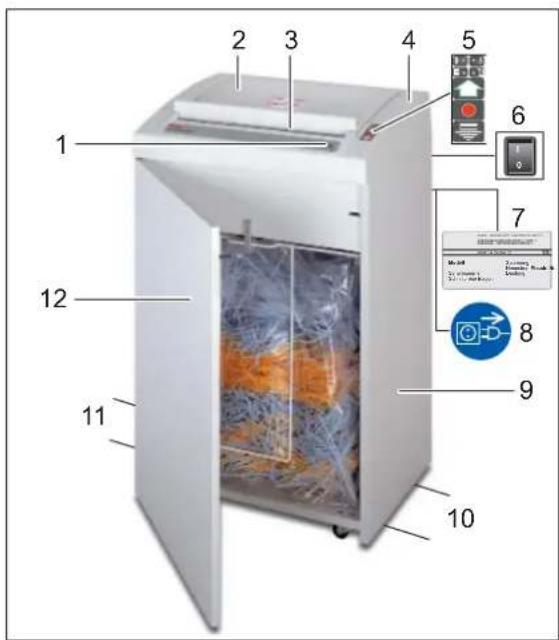

3 Общий вид 1 Указания по технике безопасности 2 Смотровая заслонка 3 Приемная щель Защитный элемент/защита от осколков 4 Верхняя часть корпуса 5 Пленочно-контактная клавиатура 6 Сетевой выключатель 7 Заводская табличка 8 Предупреждающая наклейка 9 Нижний шкаф 10 Опорный ролик 11 Направляющий ролик 12 Дверца Пленочно-контактная клавиатура Кнопка реверсирования Режущий механизм работает в обратном направлении. Кнопка остановки Режущий механизм останавливается. Шредер в состоянии готовности. Кнопка включения Шредер включается. Режущий механизм работает в направлении втягивания. Открыта дверца красный светодиод Затор бумаги или перегрузка красный светодиод Сборный мешок переполнен красный светодиод Готовность к работе зеленый светодиод

4 Управление только при типе резания 3,9x50 мм 3,9x50 мм • 1,9x15 мм Дискеты Кредитные карты Компакт-диски Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «I». На панели управления горит инди-

Шредер готов к работе.

На передней дверце и на смотровой заслонке на верхней части устрой- ства находятся предохранитель- ные выключатели. Устройство может быть включено только в том случае, если дверца и смотро- вая заслонка закрыты. Уничтожение бумаги

• Бумагу вставить в приемную щель (макси- мально допустимое количество листов смотри «Технические

Процесс измельчения запускается фотоэле-

Приблизительно через 3 с после послед- него втягивания бумаги режущий механизм автоматически выключа- ется и переходит в режим готовности. Выключение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «0».

Шредер может быть запущен также нажатием зеленой кнопки со

• Коротко нажать кнопку: Режущий механизм включается. Автомати- ческая остановка приблизительно через 3 с после последнего втяги- вания бумаги или вручную нажа- тием кнопки остановки.

Кнопку нажать более чем на 2 с: Непрерывный режим без функции фотоэлемента. В этом случае режущий механизм работает до тех пор, пока не будет выключен кнопкой остановки. только при типе резания 3,9x50 мм DAT-кассеты В машинах с нарезкой на полоски вво- дите компакт-диски, кредитные карты или флоппи-диски непосредственно в прорезь для бумаги. Уничтожение кредитных карт, компакт-дисков, дискет или DAT-

Шредеры с нарезкой на частицы: Откиньте защитный элемент (имеется только при режимах резания 3,9х50 мм и 1,9х15 мм) вниз, включите шредер на непрерывный режим и загрузите материал через загрузоч- ную прорезь.54 1003 Geha top secret 400

Открыты передняя дверца устрой-

На пленочно-контактной клавиа- туре горит красный светодиод. Шредер автоматически выключается.

Если во время работы режущего механизма открывается дверца, то после ее закрытия шредер необ- ходимо запустить заново зеленой кнопкой включения. Переполнен сборный мешок На пленочно-контактной клавиа- туре горит красный светодиод. Шредер автоматически выключается.

Реверсирование режущего меха- низма (кнопка «Назад») возможно даже при полном резервуаре.

• Заменить сборный мешок.

Обязательно опорожнить напол- ненный сборный мешок, так как многократное сжатие может при- вести к повреждениям режущего

Затор бумаги Вы ввели слишком много бумаги одно-

Шредер заблокирован. Горит красный светодиод на пленочно-контактной клавиатуре. Двигатель автоматически переклю- чается и несколько секунд рабо- тает в обратном направлении.

В целях устранения затора не нажимать попеременно клавиши «Вперед» – «Назад».Это ведет к повреждению шредера.

• Вытащить бумагу из приемной

Если не был вытолкнут весь

• нажать клавишу с заштрихованной

Режущий механизм вращается в обратном направлении.

• Вынуть бумагу. Доступ к режущему механизму обеспечивается после открытия смотровой заслонки , расположен- ной на верхней части устройства.

Ножевыми валиками можно поре- заться даде в том случае, если находятся в неподвижном положе- нии. Не вводить руки в режущий

• Стопку бумаги разделить на две части и вставить из одна за другой. Перегрев электродвигателя На пленочно-контактной клавиа- туре горит красный светодиод. Шредер автоматически выключа-

• Дать шредеру охладиться в тече- ние 15-20 минут. 5 Устранение неисправностей1003 55 Geha top secret 400

Выключите шредер и вытащите штепсель из розетки. Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода. Проверьте работу дверного выключателя: Предупреждение! Если Вы обнаруживаете отклонения в следующем рабочем процессе, выключите шредер, вытащите сетевую вилку из розетки и обратитесь в службу технического обеспечения.

• Вставьте вилку в розетку и включите

• Введите лист бумаги и откройте переднюю дверцу во время втягивания листа. Режущий механизм должен незамедлительно выключиться, и должен

светодиод «Дверца открыта».

• Закройте дверцу. Режущий механизм еще не должен снова включиться.

• Вытащите бумагу из приемной щели. Фотоэлемент не должен быть перекрыт.

• Выключите и снова включите аппарат. При вводе бумаги включается режущий

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов или после каждого опорожнения

• Поднять смотровую заслонку на верхней части агрегата и смазать ножевые валики режущего меха- низма специальным маслом.

• Режущий механизм несколько раз провернуть вперед-назад, не подавая при этом бумагу.Бумажная пыль и частички удаляются. Бумажная пыль и частички удаля-

6 Очистка и техническое обслуживание

• Готовый к подключению шредер, упако- ванный в картонный ящик

• Ящик на европалете, обвязанный упако- вочной лентой

• 1 бутылка специального масла для режу-

• Инструкция по эксплуатации Принадлежность:

• Мешок, арт. № 1.442.995.000

• Бутылка специального масла (250 мл) арт. № 1.235.997.403 7 Объем поставки56 1003 Geha top secret 400

8 Технические данные

• согласно спецификации Geha Тип резки Нарезка на полоски Нарезка на частицы Ширина резки (мм) 5,8 3,9 3,9 x 50 1,9 x 15 0,78 x 11 1 x 5 Класс безопасности DIN 32757 – 1 2 2 3 4 5 Level 6* Производительность (листов) 70 г/м

Скорость резки 100 мм/с 110 мм/с Вес 74 кг 82 кг Уровень шума (холостой ход/полная нагруз

60 дБ(A) / 68 дБ(A) 60 дБ(A) / 75 дБ(A) Рабочая ширина 400 мм Электропитание 230 В, 50 Гц 100 В, 50/60 Гц – 115 В, 60 Гц Потребляемая мощность при макс. количестве листов 2100 Вт Режим работы Непрерывный режим Условия окружающей среды во время эксплуатации: Температура Относительная влажность воздуха Высота над уровнем моря от -10 °C до +40 °C макс. 90 %, без конденсации макс. 2000 м Размеры Ш х В х Г (мм) 595 x 470 x 990 Объем сборного резервуара 146 л Заявление о соответствии нормам ЕС Изготовитель HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen настоящим заявляет о том, что указан- ная ниже машина Шредер Geha top secret 400 на основании своей концепции и конструкции в выведенном нами на рынок исполнении соответствует основ- ным требованиям к технике безопасности и охране здоровья приведенных ниже директив ЕС: Директива по машинному оборудованию 2006 / 42 / EС Директива по электромагнитной совместимости 2004 / 108 / EС Ответственный за составление технической документации: Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 01.03.2010 Rolf Gasteier - технический руководитель Испытания устройства на соответствие требованиям Директивы ЕС для машин произведены: Fachausschuss Verwaltung, Prüf- und Zertifi zierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Этот контролирующий орган является компетентной инстанцией в смысле приложения XI Директивы ЕС по машинному оборудованию. Примененные стандарты и технические требования:
