Produkttyp	Professioneller Aktenvernichter
Marke	GEHA
Modell	Top Secret 400 S6
Schnittart	Streifenschnitt (5,8 mm oder 3,9 mm) oder Kreuzschnitt (3,9x50 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm)
Sicherheitsstufe (DIN 32757)	2 bis 5 + Level 6 (Geha-Spezifikation)
Schnittleistung (80 g/m²)	Bis zu 53 Blatt (Streifenschnitt) oder 7-8 Blatt (Level 6)
Schnittgeschwindigkeit	100 mm/s (Streifenschnitt) / 110 mm/s (Kreuzschnitt)
Arbeitsbreite	400 mm
Behältervolumen	146 Liter
Abmessungen (B x T x H)	595 x 470 x 990 mm
Gewicht	74 kg (Streifenschnitt) / 82 kg (Kreuzschnitt)
Stromversorgung	230 V, 50 Hz (andere Ausführungen erhältlich)
Nennleistung	2100 W
Geräuschpegel	60 dB(A) im Leerlauf / 68-75 dB(A) unter Last
Betriebsart	Dauerbetrieb (automatischer Start/Stopp)
Vernichtbare Materialien	Papier, Heftklammern, Büroklammern, Kreditkarten, CDs, Disketten, DAT-Kassetten (je nach Modell)
Sicherheit	Sicherheitsschalter an Tür und Klappe; Spritzschutz; automatischer Stopp bei Papierstau oder geöffneter Tür
Wartung	Schneidwerk regelmäßig mit Spezialöl ölen; mit einem weichen Tuch und Seifenwasser reinigen
Ersatzteile	Auffangbeutel (Art.-Nr. 1.442.995.000), Spezialöl 250 ml (Art.-Nr. 1.235.997.403)
Garantie	2 Jahre Gerät, 10 Jahre Schneidwellen (außer Sicherheitsstufe 5 und Level 6)
Lieferumfang	Aktenvernichter, 5 Auffangbeutel, 1 Ölflasche, Bedienungsanleitung

Häufig gestellte Fragen - Top Secret 400 S6 GEHA

Welche Arten von Dokumenten kann ich mit dem Top Secret 400 S6 vernichten?

Sie können Papier, Heftklammern, Büroklammern, Kreditkarten, CDs, Disketten und DAT-Kassetten vernichten, je nach Schnittart Ihres Modells.

Was tun bei Papierstau?

Der Aktenvernichter kehrt automatisch die Laufrichtung um. Falls nötig, verwenden Sie die Rückwärtstaste (Strichpfeil), um das Papier zu entfernen. Teilen Sie den Stapel und führen Sie die Blätter einzeln ein. Achtung: Wechseln Sie nicht zwischen Vorwärts- und Rückwärtstasten, um Schäden am Mechanismus zu vermeiden.

Wie warte ich das Schneidwerk?

Ölen Sie das Schneidwerk regelmäßig mit dem mitgelieferten Spezialöl, besonders wenn die Leistung nachlässt oder nach jeder Behälterleerung. Injizieren Sie das Öl über die gesamte Breite der Einführöffnung und lassen Sie das Gerät dann ohne Papier vor- und rückwärts laufen.

Was bedeutet die leuchtende rote Anzeige?

Die rote Anzeige kann verschiedene Zustände anzeigen: Behälter voll, Vordertür offen, Motorüberhitzung oder Papierstau. Konsultieren Sie die Bedienungsanleitung, um das genaue Problem zu identifizieren. In der Regel stoppt das Gerät automatisch und eine spezifische Meldung wird angezeigt.

Kann ich CDs oder Kreditkarten vernichten?

Ja, aber nur in den dafür vorgesehenen Schlitzen. Bei Kreuzschnittmaschinen klappen Sie die Sicherheitsvorrichtung herunter und verwenden Sie den Dauerbetrieb. Bei Streifenschnittmaschinen führen Sie diese direkt in den Hauptschlitz ein.

Was ist die maximale Blattanzahl pro Durchgang?

Das hängt von der Schnittart ab: Bei 80 g/m² Papier sind bis zu 53 Blatt im Streifenschnitt und 7 bis 35 Blatt im Kreuzschnitt je nach Sicherheitsstufe möglich.

Der Aktenvernichter stoppt während des Betriebs, was tun?

Überprüfen Sie, ob die Vordertür richtig geschlossen ist, ob der Behälter nicht voll ist oder ob der Motor überhitzt ist. Lassen Sie ihn bei Bedarf 15-20 Minuten abkühlen. Nach Behebung des Problems schalten Sie das Gerät mit dem Hauptschalter wieder ein.

Kann ich normale Müllbeutel anstelle der Spezialbeutel verwenden?

Nein, es wird empfohlen, die Original-Auffangbeutel (Art.-Nr. 1.442.995.000) zu verwenden, um eine einwandfreie Funktion des Füllstandsensors zu gewährleisten und Schäden zu vermeiden.

Wie reinige ich die Außenseite des Aktenvernichters?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie es mit einem weichen Tuch und nicht korrosivem Seifenwasser. Achten Sie darauf, dass keine Flüssigkeit ins Innere gelangt.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 2 Jahre auf das gesamte Gerät und 10 Jahre auf die Schneidwellen (außer für die Sicherheitsstufen 5 und Level 6). Normale Abnutzung und Schäden durch unsachgemäße Verwendung sind nicht abgedeckt.

BEDIENUNGSANLEITUNG Top Secret 400 S6 GEHA

Pelikan Vertriebsgesellschaft mbH & Co. KG

Werftstraße 9

30163 Hannover/Germany

Fon: [phone] - 408

E-Mail: [e-mail]

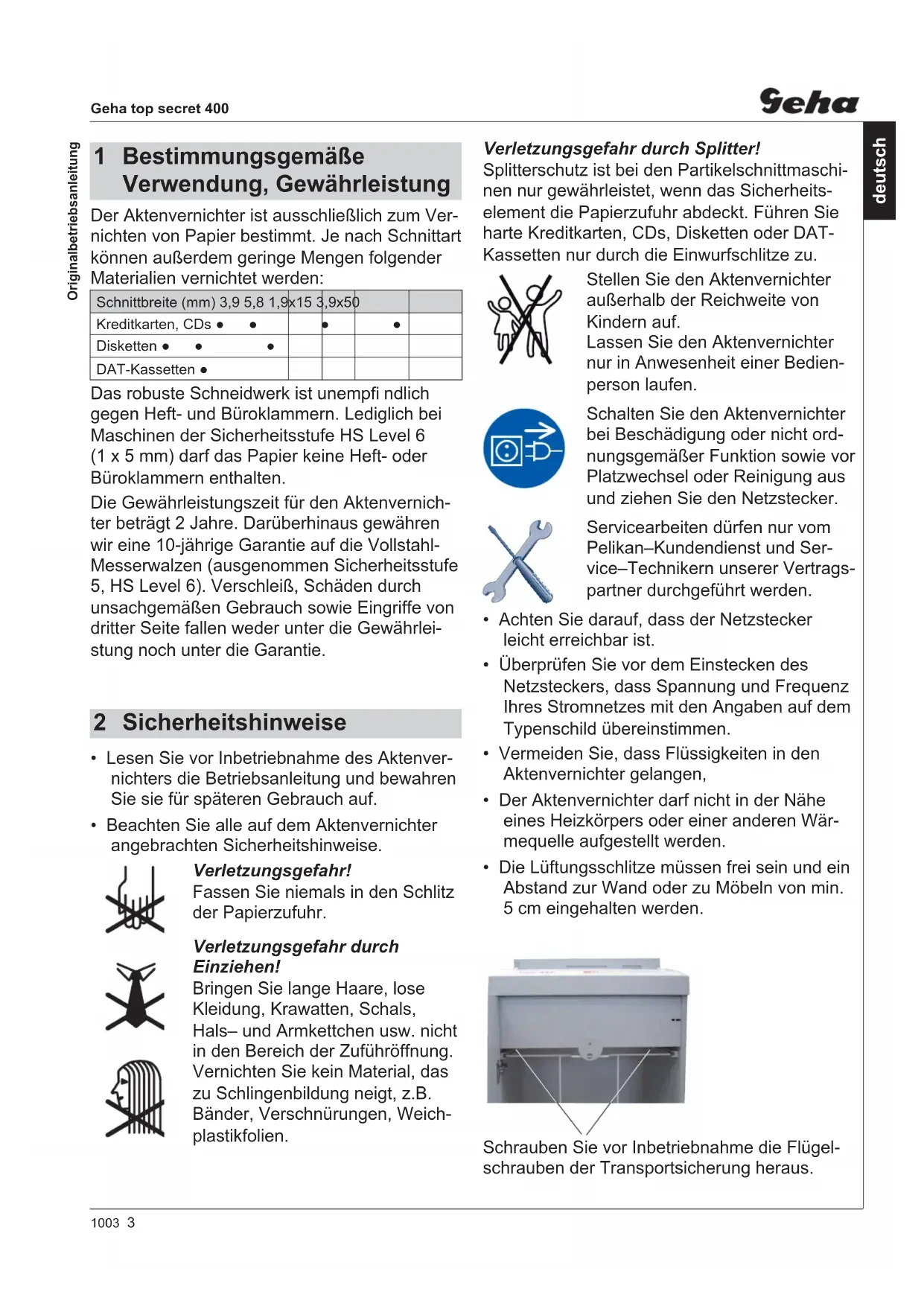

1 Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 3,9 5,8 1,9	x15	3,9x50
Kreditkarten, CDs ● ●		●	●
Disketten ● ● ●
DAT-Kassetten ●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Sicherheitsstufe HS Level 6 (1 x 5 mm) darf das Papier keine Heft- oder Büroklammern enthalten.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Darüberhinaus gewähren wir eine 10-jährige Garantie auf die Vollstahl-Messerwalzen (ausgenommen Sicherheitsstufe 5, HS Level 6). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme des Aktenvernichters die Betriebsanleitung und bewahren Sie sie für späteren Gebrauch auf.
• Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Verletzungsgefahr durch Splitter!

Splitterschutz ist bei den Partikelschnittmaschinen nur gewährleistet, wenn das Sicherheits-element die Papierzufuhr abdeckt. Führen Sie harte Kreditkarten, CDs, Disketten oder DAT-Kassetten nur durch die Einwurfschlitze zu.

Stellen Sie den Aktenvernichter außerhalb der Reichweite von Kindern auf.

Lassen Sie den Aktenvernichter nur in Anwesenheit einer Bedienperson laufen.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten dürfen nur vom Pelikan-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden.

• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen,
• Der Aktenvernichter darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Schrauben Sie vor Inbetriebnahme die Flügelschrauben der Transportsicherung heraus.

3 Übersicht

1 Sicherheitshinweis
2 Revisionsklappe
3 Papierzufuhr
Sicherheitselement / Splitterschutz
4 Gehäuseoberteil
5 Folientastatur
6 Netzschalter
7 Typenschild
8 Warnaufkleber
9 Unterschrank
10 Bockrollen
11 Lenkrollen
12 Tür

Anzeige- und Bedienelemente an der Folientastatur

Einschalttaste

Aktenvernichter schaltet ein.

Schneidwerk läuft in Einzugsrichtung.

Stopp-Taste

Schneidwerk bleibt stehen.

Aktenvernichter in Bereitschaft

Reversiertaste

Schneidwerk läuft rückwärts.

Betriebsbereit

grüne Leuchtdiode

Schnittgutsack voll

rote Leuchtdiode

Papierstau bzw. Elektromotor überlastet

rote Leuchtdiode

Tür geöffnet

rote Leuchtdiode

4 Bedienung

Aktenvernichter einschalten

- Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.

- Anzeige am Bedienfeld leuchtet. - Aktenvernichter ist betriebsbereit.

Hinweis

An der Fronttür und der Revisionsklappe auf der Geräteoberseite befi n- den sich Sicherheitsschalter. Das Gerät lässt sich nur einschalten, wenn Tür und Klappe geschlossen sind.

Papier vernichten

• Führen Sie das zu vernichtende Papier zu. Maximale Blattanzahl siehe „Technische Daten“.
  ▶ Die Lichtschranke startet das Schneidwerk automatisch.
  ▶ Ca. 3 s nachdem die Papierzufuhr wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Aktenvernichter ausschalten

- Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

Der Aktenvernichter kann auch durch Drücken der grünen Pfeiltaste gestartet werden:

• Taste kurz drücken: Schneidwerk wird gestartet. Automatischer Stopp ca. 3 s nach dem letzten Papiereinzug oder manuell durch Drücken der Stopp-Taste.
• Taste länger als 2 s drücken: Dauerbetrieb ohne Lichtschranken- funktion. Das Schneidwerk läuft so lange, bis es durch Drücken der Stopp-Taste ausgeschaltet wird.

Kreditkarten, CDs, Disketten oder DAT-Kassetten vernichten:

Maschinen mit Partikelschnitt: Klappen Sie das Sicherheitselement (nur bei Schnittarten 3,9x50 mm und 1,9x15 mm enthalten) nach unten, schalten Sie die Maschine auf Dauerbetrieb und führen Sie das Material durch den Einwurfschlitz zu.

nur bei Schnittart

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Disketten Kreditkarten + CDs

nur bei Schnittart 3,9x50 mm

DAT-Kassetten

Sabra top secret 400 ■装米宝贝

Bei Streifenschnittmaschinen geben Sie die CDs, Kreditkarten oder Disketten direkt in den Schlitz der Papierzuführung.

5 Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

▶ Aktenvernichterblockiert.

▶ Rote LED auf Folientastatur blinkt.

▶ Motor schaltet automatisch um und läuft einige Sekunden rückwärts.

ACHTUNG!

Betätigen Sie die Einschalttaste und die Reversiertaste nicht wechselweise, um die Blockierung zu beseitigen. Dies führt zu Schäden am Aktenvernichter.

- Ziehen Sie das Papier aus der Papierzuführungs-Öffnung heraus.

Wenn nicht das gesamte Material ausgestoßen wurde:

- Drücken Sie die Reversiertaste.

▶ Schneidwerk läuft rückwärts.

- Entnehmen Sie das Papier. Das Schneidwerk ist nach Öffnen der Revisionsklappe auf der Geräteoberseite leicht zugänglich.

VORSICHT!

Schnittverletzungen durch die Messerwalzen sind auch im Stillstand möglich. Greifen Sie nicht in das Schneidwerk!

• Halbieren Sie den Papierstapel.

- Führen Sie das Papier nacheinander zu.

Elektromotor überhitzt

▶ Anzeige am Bedienfeld leuchtet rot.

▶ Aktenvernichter schaltet ab.

- Lassen Sie den Aktenvernichter ca. 15 - 20 min. abkühlen.

Fronttür offen

▶ Rote LED auf Folientastatur leuchtet.

▶ Aktenvernichter schaltet ab.

- Schließen Sie die Tür.

Hinweis

Wird die Tür geöffnet, während das Schneidwerk läuft, muss nach dem Schließen der Tür der Aktenvernichter mittels der grünen Einschalttaste neu gestartet werden.

Schnittgutsack voll

▶ Rote LED auf Folientastatur leuchtet.

- Aktenvernichter schaltet ab.

Hinweis

Das Reversieren des Schneidwerks ist auch bei vollem Schnittgutbehälter möglich.

• Wechseln Sie den Schnittgutsack.

ACHTUNG!

Entleeren Sie den vollen Schnittgutsack unbedingt, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

6 Reinigung und Wartung

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Überprüfen Sie die Funktion des Türschalters:

Warnung!

Falls Sie Abweichungen von folgendem Funktionsablauf feststellen, schalten Sie den Aktenvernichter aus, ziehen Sie den Netzstecker und informieren Sie den Kundendienst.

• Stecken Sie den Netzstecker und schalten Sie den Aktenvernichter ein.
• Führen Sie ein Blatt Papier zu und öffnen Sie die Fronttür, während das Blatt eingezogen wird.
  Das Schneidwerk muss sofort abschalten und die Anzeige "Tür offen" leuchten.
• Schließen Sie die Tür.
  Das Schneidwerk darf noch nicht wieder anlaufen.
• Ziehen Sie das Papier aus der Zuführöffnung. Die Lichtschranke muss frei sein.
• Schalten Sie die Maschine aus und erneut ein.
  ▶ Bei Papierzufuhr startet das Schneidwerk.

DON'T FORGET

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des Schnittgutbehälters:

• Spritzen Sie Schneidblock–Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr vorwärts - rückwärts laufen.
  ▶ Papierstaub und Partikel werden gelöst.

7 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
• Karton auf Europalette mit Verpackungsband umreift
  • 5 Schnittgutsäcke
  • 1 Flasche Schneidblock-Spezialöl
• Betriebsanleitung

Zubehör

• Schnittgutsack, Best.-Nr. 1.442.995.000
• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

8 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78 x 11 1 x 5
Sicherheitsstufe DIN 32757 – 1	2	2	3	4	5	Level 6*
Schnittleistung (Blatt) DIN A4 70 g/m280 g/m2	65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	9 - 107 - 8
Schnittgeschwindigkeit	100 mm/s			110 mm/s
Gewicht	74 kg		82 kg
Geräuschemission (Leerlauf / Last)	60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Eingabebreite	400 mm
Anschluss	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Leistung bei max. Blattzahl	2100 W
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +40°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	595 x 470 x 990
Volumen des Schnittgutbehälters	146 l

* Geha-Spezifi kation
