MANUAL DE USUARIO Top Secret 400 S6 GEHA

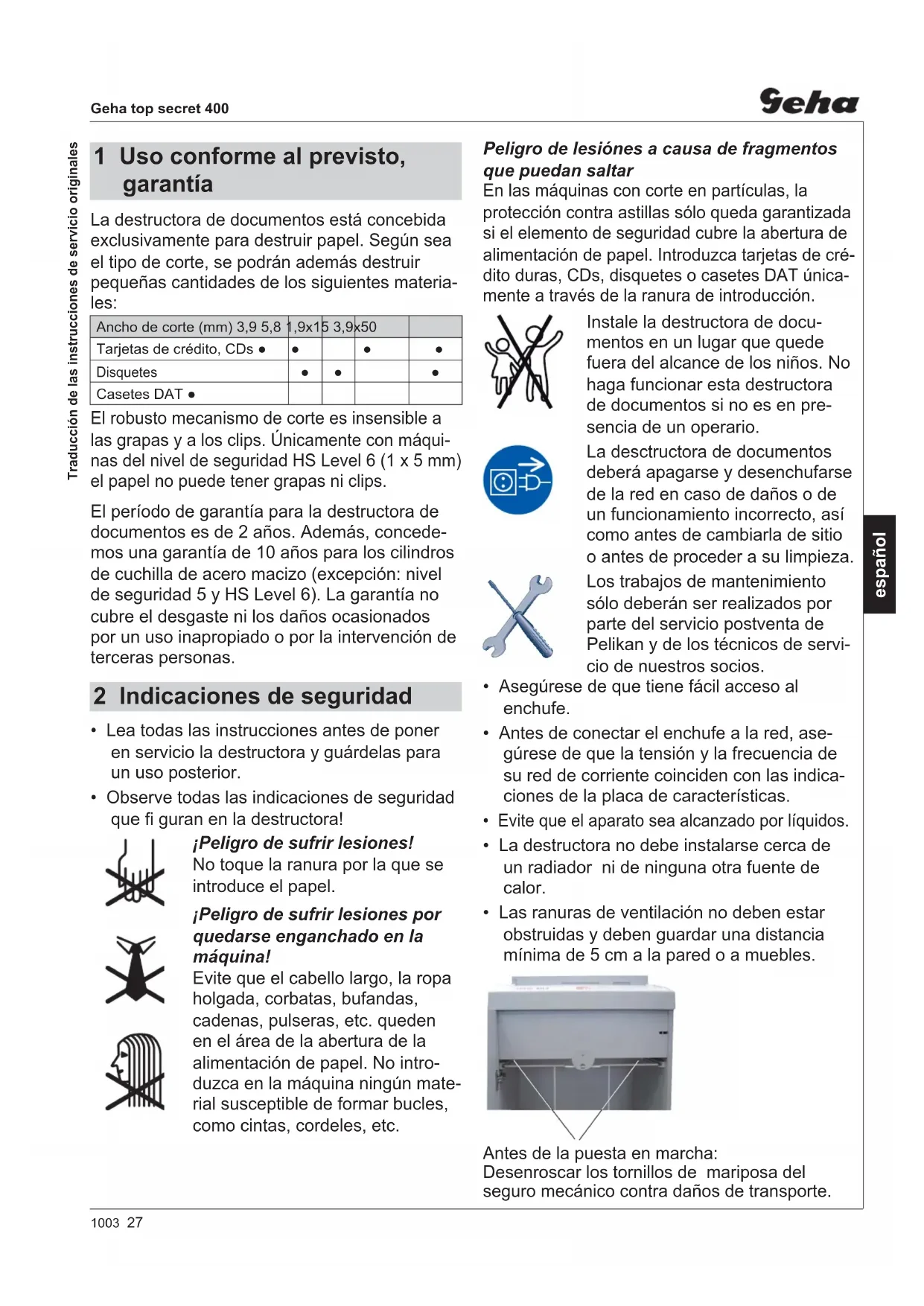

• EN 60950-1:20061003 27 Geha top secret 400 español Antes de la puesta en marcha: Desenroscar los tornillos de mariposa del seguro mecánico contra daños de transporte. La destructora de documentos está concebida exclusivamente para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materia- les: Ancho de corte (mm) 3,9 5,8 1,9x15 3,9x50 Tarjetas de crédito, CDs ●● ● ● Disquetes

Casetes DAT ● El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máqui- nas del nivel de seguridad HS Level 6 (1 x 5 mm) el papel no puede tener grapas ni clips. El período de garantía para la destructora de documentos es de 2 años. Además, concede- mos una garantía de 10 años para los cilindros de cuchilla de acero macizo (excepción: nivel de seguridad 5 y HS Level 6). La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas. 1 Uso conforme al previsto, garantía Peligro de lesiónes a causa de fragmentos que puedan saltar En las máquinas con corte en partículas, la protección contra astillas sólo queda garantizada si el elemento de seguridad cubre la abertura de alimentación de papel. Introduzca tarjetas de cré- dito duras, CDs, disquetes o casetes DAT única- mente a través de la ranura de introducción. Instale la destructora de docu- mentos en un lugar que quede fuera del alcance de los niños. No haga funcionar esta destructora de documentos si no es en pre- sencia de un operario. La desctructora de documentos deberá apagarse y desenchufarse de la red en caso de daños o de un funcionamiento incorrecto, así como antes de cambiarla de sitio o antes de proceder a su limpieza. Los trabajos de mantenimiento sólo deberán ser realizados por parte del servicio postventa de Pelikan y de los técnicos de servi- cio de nuestros socios.

• Asegúrese de que tiene fácil acceso al enchufe.

• Antes de conectar el enchufe a la red, ase- gúrese de que la tensión y la frecuencia de su red de corriente coinciden con las indica- ciones de la placa de características.

• Evite que el aparato sea alcanzado por líquidos.

• La destructora no debe instalarse cerca de un radiador ni de ninguna otra fuente de calor.

• Las ranuras de ventilación no deben estar obstruidas y deben guardar una distancia mínima de 5 cm a la pared o a muebles.

• Lea todas las instrucciones antes de poner en servicio la destructora y guárdelas para un uso posterior.

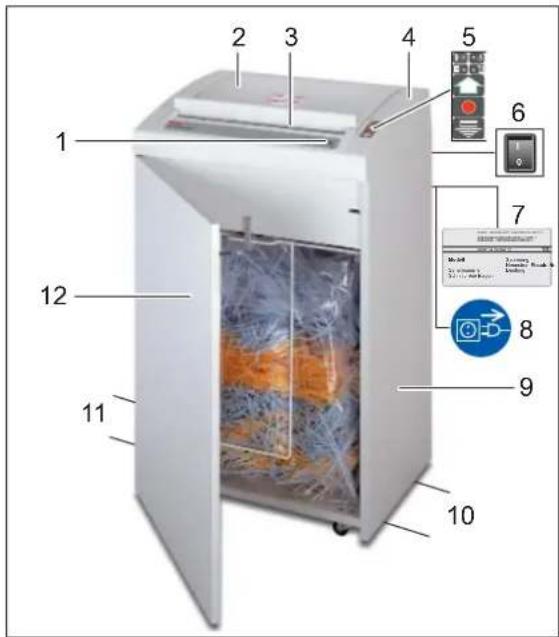

• Observe todas las indicaciones de seguridad que fi guran en la destructora! ¡Peligro de sufrir lesiones! No toque la ranura por la que se introduce el papel. ¡Peligro de sufrir lesiones por quedarse enganchado en la máquina! Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No intro- duzca en la máquina ningún mate- rial susceptible de formar bucles, como cintas, cordeles, etc. 2 Indicaciones de seguridad Traducción de las instrucciones de servicio originales28 1003 Geha top secret 400 español 1 Indicaciones de seguridad 2 Tapa di revisión 3 Abertura de alimentación de papel Elemento de seguridad / protección contra astillas 4 Cubierta protectora 5 Teclado de membrana 6 Interruptor de la red 7 Placa de características 8 Adhesivo avisador 9 Módulo de base 10 Rollo de caballete 11 Rollo de guia 12 Puerta Teclado de membrana Tecla de reversión El mecanismo de corte avanza hacia atrás. Tecla de parada El mecanismo de corte se detiene. La máquina permanece en dispo- sición para el funcionamiento. Tecla de conexión La destructora de documentos se enciende. El mecanismo de corte avanza en el sentido de alimentación

Puerta abiertas Diodo luminoso rojo. Atasco de papel – motor eléctrico sobrecargado Diodo luminoso rojo. Bolsa llena Diodo luminoso rojo. Dispuesta para el funcionamiento Diodo luminoso verde. 3 Vista general

Geha top secret 400 español Encender la destructora de documentos

• Poner el interruptor en el lado tra- sero de la destructora de documen- tos en „I“. La indicación verde en el campo de mando está encendida. El aparato está dispuesto para el funcionamiento (Stand by). Nota La puerta frontal y la tapa di revisión de la parte superior disponen de interruptores de seguridad. Sólo es posible encender la máquina si la puerta y la tapa di revisión están cerra- das. Destruir papel

• Introduzca el papel que desea destruir (capaci- dad de corte véase „Datos técnicos“). El proceso de tritura- ción es arrancado por una fotocélula en el orifi - cio para la alimentación del papel. Cuando vuelve a estar libre el orifi cio para la alimentación del papel, el mecanismo de corte se desconecta automá- ticamente tras aprox. 3 segundos vuelve a la posición inicial. (Standby) Apagar la destructora de documentos

• Poner el interruptor en el lado tra- sero de la destructora de documen- tos en „0“.

La destructora de documentos tam- bién se puede poner en marcha pulsando la tecla de fl echa verde:

• Pulsando brevemente la tecla: Se pone en marcha el mecanismo de corte. Parada automática aprox. 3 s des- pués de la última entrada de papel o parada manual pulsando la tecla Stop.

Pulsando la tecla durante más de 2 s: Funcionamiento continuo sin función de barrera luminosa. El mecanismo de corte continúa en funcionamiento hasta que se desco- necte pulsando la tecla Stop. sólo con tipo de corte 3,9x50 mm casetes DAT En las máquinas con corte en tiras, introduzca los CDs, tarjetas de crédito o disquetes directa- mente en la ranura de alimentación de papel. Para destruir tarjetas de crédito, CDs, disquetes o casetes DAT: Máquinas con corte en partículas: Abata el elemento de seguridad (sólo incluido con los tipos de corte 3,9x50 mm y 1,9x15 mm) hacia abajo, ponga la máquina en funciona- miento continuo e introduzca el material a tra- vés de la ranura de introducción. sólo con tipo de corte 3,9x50 mm 3,9x50 mm • 1,9x15 mm disquetes tarjetas de crédito + CDs 4 Manejo30 1003 Geha top secret 400 español Papel atascado Ha introducido demasiado papel al mismo tiempo. Destructora de documentos blo- queada. El LED rojo del teclado de mem- brana parpadea. La destructora de documentos mar- cha automaticamente para tras. ¡ATENCION! No accionar la tecla fl echa rayada y la tecla fl echa verde alternativamente hacia adelante y hacia atrás. El meca- nismo de corte puede dañarse.

• Sacar el papel de la abertura alimen- tación de papel. Si no se ha expulsado todo el mate- rial:

• Pulsar la tecla fl echa rayada. El dispositivo de corte retrocede.

• Sacar el papel. ¡PRECAUCIÓN! Aun estando la máquina parada es posible sufrir cortes con el cilindro por- tacuchillas. ¡No entre en contacto con el dispositivo de corte!

• Reduzca a la mitad la pila de papel e introdúzcalas una después de otra.

• El proceso de trituración se pone nuevamente en marcha con la tecla de fl echa verde o por medio de la barrera luminosa (alimentación de papel). Electromotor sobrecalentado La indicación roja en el campo de mando estáencendida. La destructora de documentos se desconecta automaticamente.

• Dejar enfriar la destructora de docu- mentos aprox. 15-20 min. Puerta frontal de la máquina La indicación roja en el campo de mando estáencendida. La puerta frontal no está cerrada.

• Ciérrelas. Nota Si se abre la puerta mientras el mecanismo de corte está en fun- cionamiento, tras cerrar la puerta la destructora de documentos se deberá poner nuevamente en mar- cha con la tecla verde. Saco para papel cortado está lleno La indicación roja en el campo de mando estáencendida. La destructora de documentos se desconecta automaticamente. Nota También se puede invertir el meca- nismo de corte (tecla “Atrás”) estando lleno el recipiente para material cortado.

• Cambiar el saco para papel cortado. ¡ATENCION! Después de desconectar la destruc- tora de documentos hay que vaciar el recipiente de papel cortado, dado que al empujar varias veces puede haber fallos de funcionamiento al mecanismo de corte. 5 Solución de averías1003 31 Geha top secret 400 español

• Destructora de documentos empaquetada en cartón, cartón en paleta envuelto con cinta de embalaje

• 5 sacos de plegado lateral

• 1 botella de aceite especial para el bloque- cortador

• Instrucciones de servicio Accesorios

• Sacos de plegado lateral N.° de pedido: 1.442.995.000

• Botella (250 ml) de aceite especial para el bloque cortador N.° de pedido 1.235.997.403 7 Volumen de suministro Apague la destructora de documentos y extraiga el enchufe. Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina. Comprobar el funcionamiento del conmuta- dor de la puerta: ¡Cuidado! Si detecta que la siguiente operación no se desarrolla de la forma prevista, apague la destructora de documentos, desenchúfela y consulte al servicio postventa.

• Enchufe el conector de red y encienda la destructora de documentos.

• Introduzca una hoja de papel y abra la puerta frontal mientras la hoja se va introdu- ciendo. El mecanismo de corte debe desconectarse de inmediato y debe iluminarse la indicación “puerta abierta”.

• Cierre la puerta. El mecanismo de corte aún no debe volver a arrancarse.

• Extraiga el papel por la abertura de entrada. La célula fotoeléctrica no debe estar obs- truida.

• Apague y vuelva a encender la máquina. El mecanismo de corte arranca con la ali- mentación de papel. Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen ruidos o después de vaciar el depósito de material cortado:

• Inyecte aceite especial para bloques de corte a través de la abertura para la alimentación de papel, en toda la anchura.

• Dejar avanzar y retroceder varias veces el mecanismo de corte sin alimentar papel. La pelusa de papel y las partículas son separadas. 6 Limpieza y mantenimiento32 1003 Geha top secret 400 español 8 Datos técnicos
• Especifi cación Geha Tipo de corte Corte en tiras Corte en partículas Tamaño de corte (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78 x 11 1 x 5 Nivel de seguridad DIN 32757 – 1 2 2 3 4 5 Level 6* Capacidad de corte (hojas), DIN A4 70 g/m

Velocidad de corte 100 mm/s 110 mm/s Peso 74 kg 82 kg Nivel acústico (marcha en vacío / carga) 60 dB(A) / 68 dB(A) 60 dB(A) / 75 dB(A) Anchura de trabajo 400 mm Conexión 230 V, 50 Hz 100 V, 50/60 Hz – 115 V, 60 Hz Potencia con cantidad maxima de hojas 2100 W Modo de servicio Funcionamiento continuo Condiciones ambientales durante el fun- cionamiento: Temperatura Humedad relativa del aire Altura sobre el nivel del mar de -10 °C a +40 °C máx. 90 %, sin condensación máx. 2.000 m Dimensiones Anch. x Prof. x Alt. (mm) 595 x 470 x 990 Capacidad del saco para papel cortado 146 l Declaración de conformidad de la CE Por la presente, el fabricante HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declara que en su concep- ción y construcción, el modelo puesto en circulación de la máquina denominada Destructora de documentos Geha top secret 400 cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE: Directiva sobre máquinas 2006 / 42 / CE Directiva CEM 2004 / 108 / CE Responsable de la elaboración de la documentación técnica: Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 01.03.2010 Rolf Gasteier - Gerente Técnico El tipo de máquina ha sido homologado de conformidad con los requisitos de la directiva sobre máquinas CE por: Fachausschuss Verwaltung, Prüf- und Zertifi zierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbö- genkamp 4, D-22297 Hamburg. Este centro de homologación es el organismo responsable conforme al apéndice XI de la directiva sobre máquinas CE. Normas y especifi caciones técnicas:
