GEBRUIKSAANWIJZING Top Secret 400 S6 GEHA

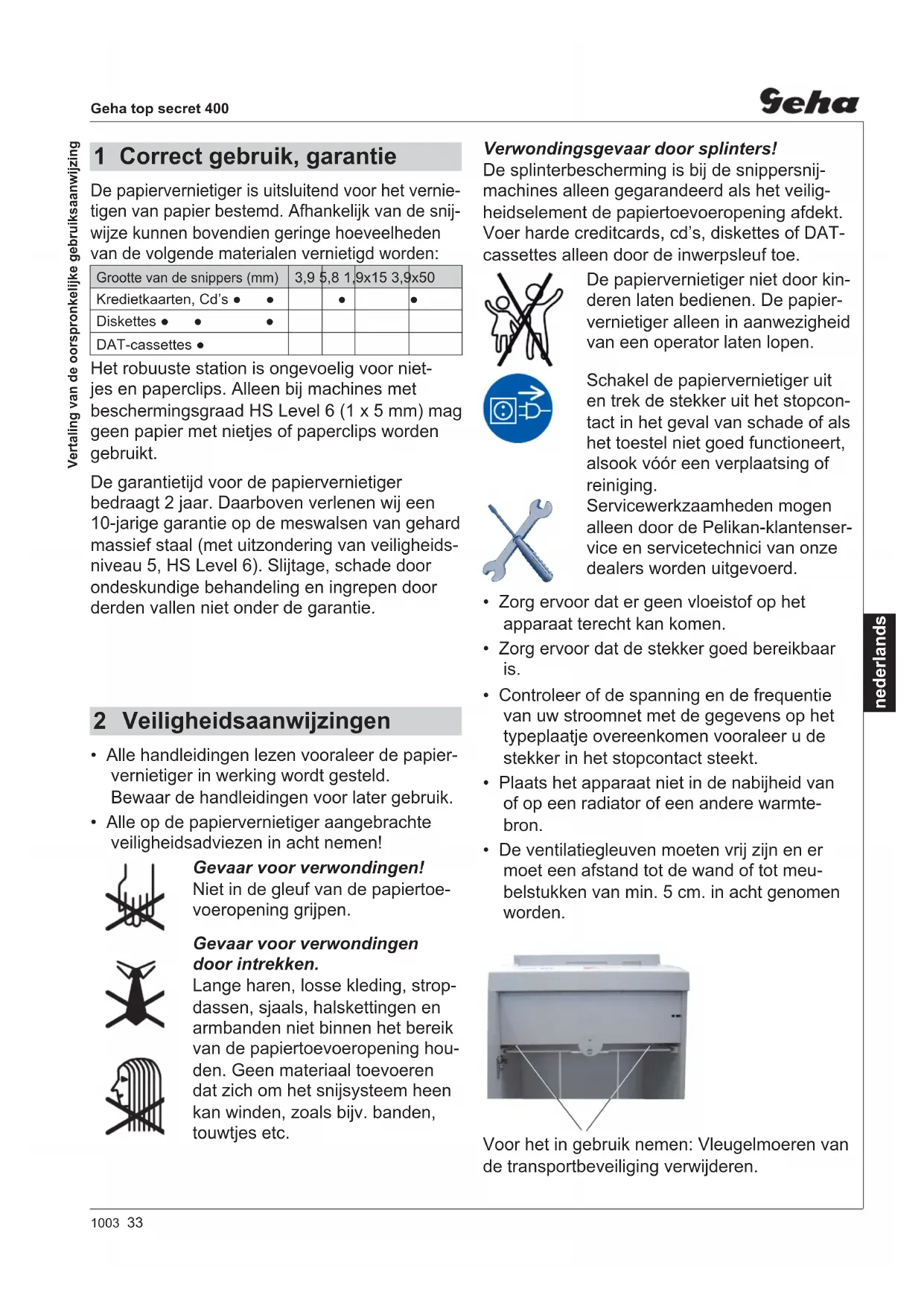

• EN 60950-1:20061003 33 Geha top secret 400 nederlands Voor het in gebruik nemen: Vleugelmoeren van de transportbeveiliging verwijderen. De papiervernietiger is uitsluitend voor het vernie- tigen van papier bestemd. Afhankelijk van de snij- wijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden: Grootte van de snippers (mm) 3,9 5,8 1,9x15 3,9x50 Kredietkaarten, Cd’s ●● ● ● Diskettes ●● ● DAT-cassettes ● Het robuuste station is ongevoelig voor niet- jes en paperclips. Alleen bij machines met beschermingsgraad HS Level 6 (1 x 5 mm) mag geen papier met nietjes of paperclips worden gebruikt. De garantietijd voor de papiervernietiger bedraagt 2 jaar. Daarboven verlenen wij een 10-jarige garantie op de meswalsen van gehard massief staal (met uitzondering van veiligheids- niveau 5, HS Level 6). Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie. 1 Correct gebruik, garantie Verwondingsgevaar door splinters! De splinterbescherming is bij de snippersnij- machines alleen gegarandeerd als het veilig- heidselement de papiertoevoeropening afdekt. Voer harde creditcards, cd’s, diskettes of DAT- cassettes alleen door de inwerpsleuf toe. De papiervernietiger niet door kin- deren laten bedienen. De papier- vernietiger alleen in aanwezigheid van een operator laten lopen. Schakel de papiervernietiger uit en trek de stekker uit het stopcon- tact in het geval van schade of als het toestel niet goed functioneert, alsook vóór een verplaatsing of reiniging. Servicewerkzaamheden mogen alleen door de Pelikan-klantenser- vice en servicetechnici van onze dealers worden uitgevoerd.

• Zorg ervoor dat er geen vloeistof op het apparaat terecht kan komen.

• Zorg ervoor dat de stekker goed bereikbaar is.

• Controleer of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen vooraleer u de stekker in het stopcontact steekt.

• Plaats het apparaat niet in de nabijheid van of op een radiator of een andere warmte- bron.

• De ventilatiegleuven moeten vrij zijn en er moet een afstand tot de wand of tot meu- belstukken van min. 5 cm. in acht genomen worden.

• Alle handleidingen lezen vooraleer de papier- vernietiger in werking wordt gesteld. Bewaar de handleidingen voor later gebruik.

• Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen! Gevaar voor verwondingen! Niet in de gleuf van de papiertoe- voeropening grijpen. Gevaar voor verwondingen door intrekken. Lange haren, losse kleding, strop- dassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening hou- den. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc. 2 Veiligheidsaanwijzingen Vertaling van de oorspronkelijke gebruiksaanwijzing34 1003 Geha top secret 400 nederlands 1 Veiligheidsadviezen 2 Revisieklep 3 Papiertoevoeropening Veiligheidselement / splinterbescherming

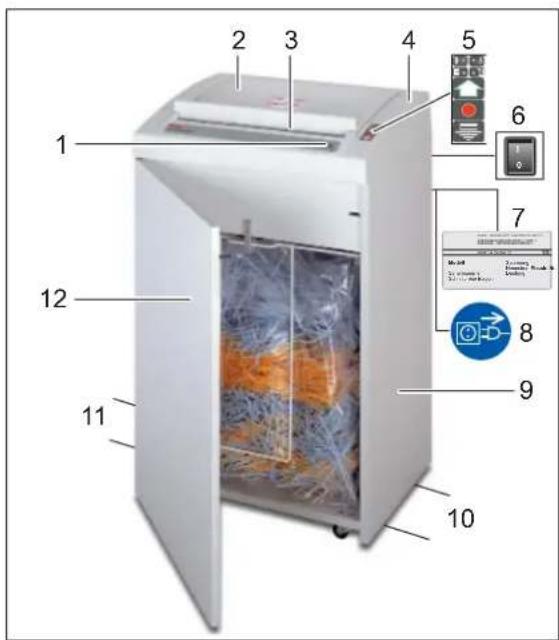

Afdekkap 5 Folietoetsenbord 6 Netschakelaar 7 Typeplaatje 8 Waarschuwingssticker 9 Onderkast 10 Bokrol 11 Zwenkrol 12 Deur Folietoetsenbord Toets voor terugloop Het snijsysteem loopt achter- waarts. Stop-toets Het snijsysteem blijft staan. De papiervernietiger is gebruiks- klaar (standby). Inschakeltoets Papiervernietiger schakelt in. Het snijsysteem loopt in intrekrich- ting. Deur geopend rood indicatielampje Papieropstopping - elektromo- tor overbelast rood indicatielampje Papieropvangzak vol rood indicatielampje Gebruiksklaar groen indicatielampje 3 Overzicht

• Netschakelaar aan de achterzijde van de papiervernietiger op „I“ zet- ten. Groen indicatielampje brandt. Papiervernietiger is gebruiksklaar. Aanwijzing Aan de frontdeur en de revisieklep op de bovenkant van het toestel bevinden zich veiligheidsschakelaars. Het toe- stel kan enkel ingeschakeld worden als deur en klep gesloten zijn. Verkleinen van papier

• Papier toevoeren (snij- vermogen zie „Techni- sche specifi caties). Het vernietigen wordt gestart door fotocellen in de papierdoorvoerope- ning. Als de papierdoor- voeropening vrij is, zal het snijsysteem automa- tisch uitschakelen na ca. 3 sec. en hierna weer in de positie gebruiksklaar (stand by) gaan staan. Papiervernietiger uitschakelen

• Netschakelaar aan de achterzijde van de papiervernietiger op „0“ zet- ten.

De papiervernietiger kan ook door het indrukken van de groene pijltoets gestart worden:

• Toets kort indrukken: Snijsysteem wordt gestart. Automatische stop ca. 3 sec. na de laatste papierinvoer of handmatig door op de Stop-toets te drukken.

• Toets langer dan 2 sec. ingedrukt houden: Continuwerking zonder foto-elektri- sche beveiliging. Het snijsysteem loopt zolang totdat er op de Stop-toets gedrukt wordt. Door op de Stop-toets te drukken, wordt het snijsysteem uitgeschakeld. alleen bij snijtype 3,9x50 mm DAT-cassettes Bij strokensnijmachines voert u de cd’s, cre- ditcards of diskettes direct in de sleuf van de papiertoevoer. Creditcards, cd’s, diskettes of DAT- cassettes vernietigen: Machines met snippers: Klap het veiligheidselement (alleen bij snijtypes 3,9x50 mm en 1,9x15 mm inbegrepen) omlaag, schakel de machine op continuwerking en voer het materiaal door de inwerpsleuf toe. alleen bij snijtype 3,9x50 mm 3,9x50 mm • 1,9x15 mm diskettes kredietkaarten + cd’s 4 Bediening36 1003 Geha top secret 400 nederlands Papieropstopping U hebt teveel papier in een keer toegevoerd. Papiervernietiger geblokkeerd. Rode LED op het folietoetsenbord knippert. De papiervernietiger loopt automa- tisch terug. LET OP ! Gestippelde pijltoets en groene pijl- toets niet afwisselnd vooruit en terug bewegen. Het snijsysteem kan worden beschadigt.

• Papier uit de papiertoevoeropening eruittrekken. Als niet al het materiaal uitgestoten werd:

• Gestippelde pijltoets indrukken. Het papier wordt uitgeschoven.

• Papier verwijderen. Het snijsysteem is na het openen van de revisieklep aan de bovenkant van het toestel makkelijk toegankeljk. VOORZICHTIG ! Snijwonden door de meswalsen zijn ook in stilstand mogelijk. Niet in het snijsysteem grijpen!

• Papierstapel halveren en na elkaar invoeren.

• De vernietigingsprocedure wordt door middel van de groene pijltoets of via de foto-elektrische beveiliging (papiertoevoer) opnieuw gestart. Elektromotor oververhitten Rode indicatielampje op het bedien- paneel brandt. De papiervernietiger schakeld auto- matisch af.

• Papiervernietiger ca. 15 - 20 min. laten afkoelen. Frontdeur van het toestel open Rode indicatielampje op de bedien- paneel brandt. De papiervernietiger schakeld auto- matisch af.

• Deur sluiten. Aanwijzing Als de deur geopend wordt terwijl het snijsysteem loopt, moet de papier- vernietiger na het sluiten van de deur opnieuw gestart worden door op de groene toets te drukken. Papieropvangzak vol Rode indicatielampje op de bedien- paneel brandt. De papiervernietiger schakeld auto- matisch af. Aanwijzing Het omkeren van het snijsysteem (Toets „Achteruit”) is ook bij een vol snijgoedreservoir mogelijk.

• Papieropvangzak uitwisselen. LET OP ! Het volle snijgoedreservoir absoluut legen omdat door vaak na te drukken functiestoringen aan het snijsysteem kunnen optreden. 5 Verhelpen van storingen1003 37 Geha top secret 400 nederlands

• Papiervernietiger aansluitingsbereld in doos verpakt, doos op poolpalette omwikkeld met verpakkingsband

• 1 fl es snijblok speciaal olie

• Gebruiksaanwijzing Toebehoren

• Opvangzakken, bestelnr. 1.442.995.000

• Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403 7 Leveringsomvang Papiervernietiger uitschakelen, stekker uit het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel laten binnendringen. Controleer of deurschakelaar goed werkt: Waarschuwing! Als u bij de hieronder beschreven procedure afwijkingen vaststelt, schakelt u de papiervernietiger uit, trekt de stekker eruit en informeert u de klantenservice.

• Steek de steker erin en schakel de papier- vernietiger in.

• Voer een vel papier in en open de frontdeur, terwijl het vel wordt ingetrokken. Het snijwerk moet meteen uitschakelen en de weergave „Deur open” gaat branden.

• Sluit de deur. Het snijwerk mag nog niet opnieuw starten.

• Trek het papier uit de toevoeropening. De fotocel moet vrij zijn.

• Schakel de machine uit en weer in. Als er papier wordt toegevoerd start het snij- werk. Bij verminderde snijcapaci- teit, geluidsontwikkeling of na het legen van de snij- goedbak moet u het snij- werk insmeren met olie:

• Speciale olie van het snijblok op messenwalsen van het snijsysteem spuiten.

• Snijsysteem zonder papiertoevoer meerdere malen voorwaarts en ach- terwaarts laten lopen. Papieropstopping en snippers wor- den verwijderd. 6 Reiniging en onderhoud38 1003 Geha top secret 400 nederlands 8 Technische specifi caties
• Geha-specifi catie Wijze van snijden Stroken Snippers Grootte van de snippers (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78 x 11 1 x 5 Veiligheidsniveau DIN 32757 – 1 2 2 3 4 5 Level 6* Snijvermogen (bladen), DIN A4 70 g/m

Snijsnelheid 100 mm/s 110 mm/s Gewicht 74 kg 82 kg Geluidsniveau (Stationair / belast) 60 dB(A) / 68 dB(A) 60 dB(A) / 75 dB(A) Werkbreedte 400 mm Aansluiting 230 V, 50 Hz 100 V, 50/60 Hz – 115 V, 60 Hz Vermogen bij max. aantal bladen 2100 W Bedrijfsmodus Continubedrijf Omgevingsvoorwaarden tijdens het gebruik: Temperatuur Relatieve luchtvochtigheid Hoogte boven normaal nulpunt -10 °C tot +40 °C max. 90 %, niet condenserend max. 2.000 m Afmetingen in mm (bxdxh) 595 x 470 x 990 Inhoud van de papierzak 146 l EG-conformiteitsverklaring De fabrikant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreven machine papiervernietiger Geha top secret 400 op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veilig- heids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet: Machinerichtlijn 2006 / 42 / EG EMC-richtlijn 2004 / 108 / EG Gevolmachtigde voor de samenstelling van de technische documenten: Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 01.03.2010 Rolf Gasteier - Technisch leider Een controle van het machinetype op overeenstemming met de vereisten van de EG-richtlijn voor machines gebeurde door: Fachausschuss Verwaltung, Prüf- und Zertifi zierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögen- kamp 4, D-22297 Hamburg. Deze keuringsinstantie is de bevoegde instantie volgens bijlage XI van de EG-machinerichtlijn. Toegepaste normen en technische specifi caties:
