GEBRUIKSAANWIJZING Top Secret 390 S4 GEHA

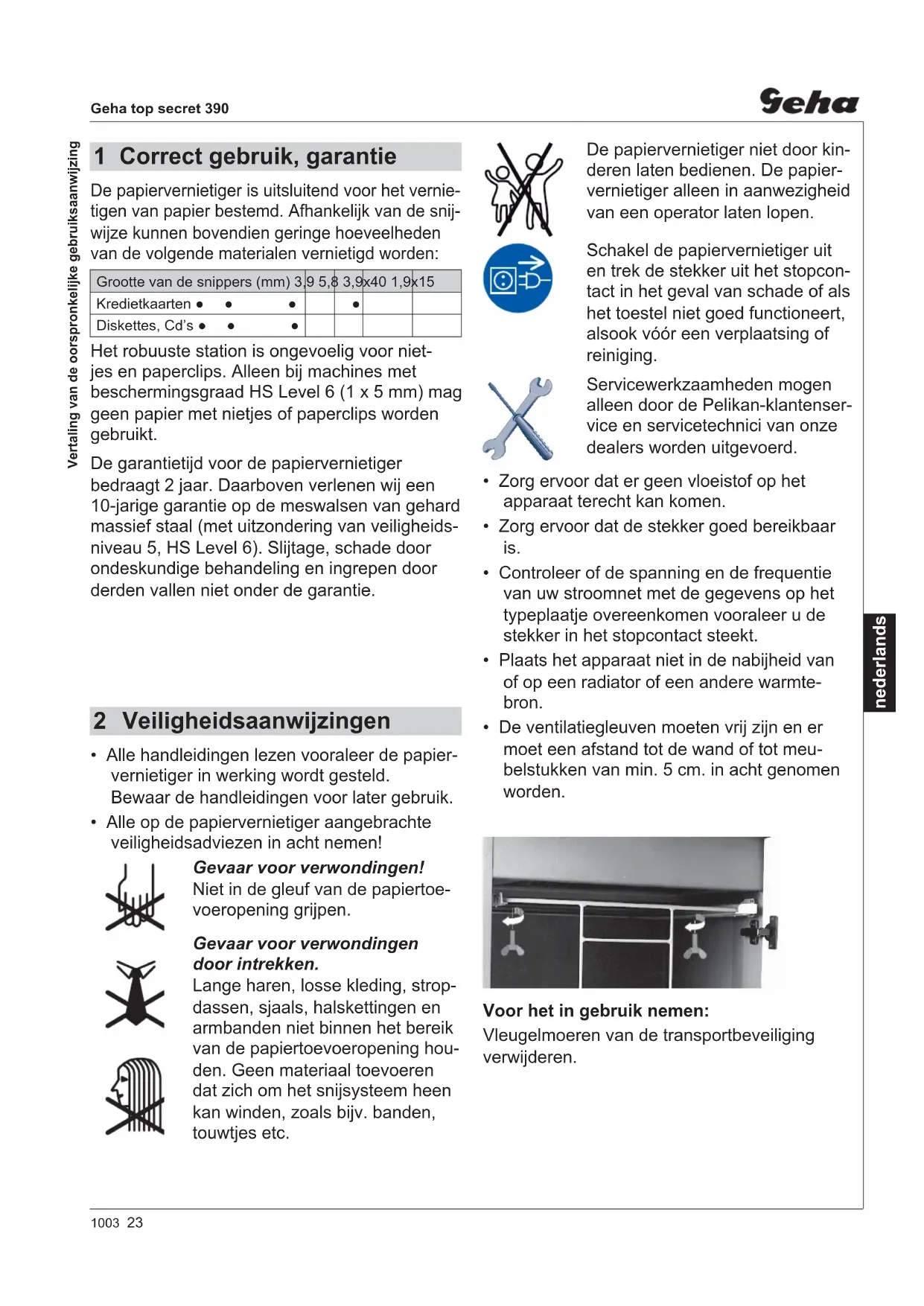

1 Correct gebruik, garantie

De papiervernetiger isuitsluitend voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze+kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm) 3	9 5,8	3,9	x40 1,9	x15
Kredietkaarten • • •		•
Diskettes, Cd's • • •

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met beschermingsgraad HS Level 6 (1 x 5 mm) mag geen papier met nietjes of paperclips worden gebruikt.

De garantietijd voor de papiervernietiger bedraagt 2aar. Daarboven verlenen wij een 10-jarige garantie op de meswalsen van gehard massief staal (met uitzondering van veiligheidsniveau 5, HS Level 6). Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen Niet onder de garantie.

2 Veiligheidsaanwijzingen

• Alle handleidingen lezen vooraleer de papiervernietiger in werkung worden gesteld. Bewaar de handleidingen voor later gebruik.
• Alle op de papiervernetiger aangebrachte verilgheidsadviezen in acht nemen!

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoeropening vrijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden nicht binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijssystem hem een kan winden, zoals bijv. banden, touwtjes etc.

De papiervnetiger Niet door kinderen latin bedieren. De papiervnetiger alleen in aanwezigheid van een operator latin lopen.

Schakel de papiervernetiger uitenrek de stekker uit het stopcontact in het geval van schade of als het toestel Niet goed functioneert, alsook voor een verplaatsing of reiniging.

Serviceworkkaamheden mogen alleen door de Pelikan-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

• Zorg ervoor dat er geen vloeistof op het apparatusaatterecht kankommen.
• Zorg ervoor dat de stekker goed bereikbaar is.
• Controller of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen vooraleer u de stekker in het stopcontact steekt.
• Plaats het apparaat Niet in de nabijheid van of op een radiator of een andere warmte-bron.
• De ventilatiegleuven要去en vrij় en er moet een afstand tot de wand of tot meubelstukken van min. 5 cm. in acht genomen worden.

Voor het in gebruik nemen:

Vleugelmoeren van de transportbeveiliging verwijderen.

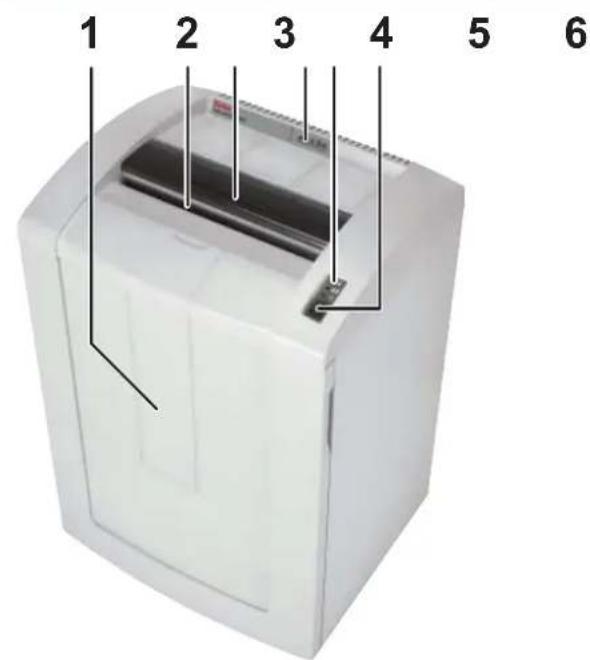

3 Overzicht

1 Deur
2 Papiertoevoeropening
3 Toevoeropening voor diskettes en cd's
4 Veiligheidsadviezen
5 LEDs display

Papiervnetiger is gebruiksklaar.

pieropstopping / Motor overbelast

Papieropvangreservoir vol / Deurcontact onderbroken

6 Tuimelschakelaar

Aan
:Uit, terugloop

4 Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt
• 5 opvangzakken
• voor Snippers 1 fl es snijblok special olie (50 ml)
• Gebruiksaanwijzing

Toebehoren:

Opvangzakken, bestelnr. 1.442.995.000
Fles snijblok special olie (250 ml) bestelnr. 1.235.997.403

5 Bediening

Papiervernietiger inschakelen

• Druk tuimelschakelaar
  Tuimelschakelaar blijft staan.

  Groen indicatielampje brandt.
  Papiervnetiger is gebruiksklaar.

Verkleinen van papier

• Papier toevoeren. Snijvermogenzie „Technische specifi caties.

  Het vernietigen worden gestart door fotocellen in de papierdoorvoeropening.
  Het papier wordt het snisystemeem binnengetrokken en vernietigd.
  Als de papierdoorvoeropening vrij is, zal het snisystem automatisch uitschakelen na ca. 3 sec. en hierna wee in de positie gebruisklaar (stand by) gaan staan.

Vernietigen van cd's en diskettes (zie „Gebruik volgens de bestemming“)

Voer cd's en diskettes door de gleuf in het veiligheidselement toe. Dat beschermt u tegen splinters.

Papiervnetiger uitschakelen

• Druk tuimelschakelaar .

  Schakelaar springt in nulstand.

6 Verhelpen van storingen

Papieropstopping

U hebte teveel papier in een keer toegevoerd.

Rode indicatielampje brandt.
Snijwerk loopt automatisch ca. 2 s anschteruit.
Papier wordt eruit geschoven.

LET OP! Tuimelschakelaar nicht afwisseled vooruit-achteruit bewegen ( -) . Het snijssystem kan worden beschadigd.

• Papier uit de papiertoevoeropening trekken.

Als het papier te diep zit en nicht verwijderd kan worden:

Tuimelschakelaar meerdere keren kort indrukken. De fotocel要去 vrij়.

• Bevestig de storing door het uitschakelen en opnieuw inschakelen van de machine.
  Papierstapel halveren.
• Druk tuimelschakelaar
• Papier één voor één toevoeren.

Papieropvangreservoir vol

Rode indicatielampje brandt.
Papiervnetiger schakeltuit.

LET OP! Na het uitschakelen van de papiervernietiger papieropvangreservoir leeg make, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk konnen optreden.

Papiervnetiger uitschakelen. Daarvoortuimelschakelaar atikken.
- Papieropvangzak uitwissenlen, neue papieropvangzak inzetten.

Deurcontact onderbroken

Rode indicatielampje brandt.
Papiervnetiger schakeltuit.
Voordeur sluiten.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met once klantendienst. Laat de papiervnetiger voor een neue ingebruikname ca. 15 - 20 min. afkoelen.

7 Reiniging en onderhoud

Papiervnetiger uitschakelen, stekker UIT het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel latenten binnendringen.

Controller of deurschakelaar goed werkt:

Waarschuwing!

Als u bij de hieronder beschreiben procedure afwijkingen vaststelt, schakelt u de papiervnetiger uit, trekt de stekker eruit en informeert u de klantenservice.

• Steek de steker erin en schakel de papiervernietiger in.
  Voer een vel papier in en open de frontdeur, verwijl het vel worden ingetrokken.

  Het snijwerk要去 meteen uitschakelen en de weergave, "Deur open" gaat branden.

• Sluit de deur.

  Het snijwerk mag nog nicht opniew starten.

• Trek het papier uit de toevoeropening. De fotocel要去 vrij়.
• Schakel de machine UIT en wee in.
  Als er papier worden toegevoerd start het snijwerk.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie (alleen bij vernippering):

• Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige bredte van de snijassen.
• Snijssysteme zonder papiertoevoer awhiles lately lopen. (▼)

  Papieropstopping en snippers worden verwijderd.

8 Technische specific caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm) 5,8 3,9 3,9 x 4	0 1,9 x 15	0,78 x 11 1	x 5
Veiligheidsniveau DIN 32757 - 1	2	2	3	4	5	Level 6*
Snijvermogen (bladen), DIN A4 70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
80 g/m2	33 - 35	25 - 27	20 - 22	13 - 15	7 - 9	6 - 7
Snijsnelheid	126 mm/s		135 mm/s
Gewicht	48 kg		56 - 58 kg
Geluidsniveau (Stationair / belast)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Werkbreedte	400 mm
Aansluiting	230 V, 50 Hz
	100 V, 50/60 Hz - 115 V, 60 Hz
Vermogen bij max. aantal bladen	1400 W
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaardenijdens het gebruik: Temperatuur	-10 °C tot +40 °C
Relatieve luchtvochtigheid	max. 90 %, Niet condenserend
Hoogte boven normaal nulpunt	max. 2.000 m
Afmetingen in mm (bxdxh)	595 x 510 x 915
Inhoud van de papierzak	148 I

• Geha-specific catie

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreiben machine

papiervnetiger Geha top secret 390

op basis van zichn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Machinerichtlijn 2006 / 42 / EG

EMC-richtlijn 2004 / 108 / EG

Toegpaste normen en technische specificaties:

EN 55014-1:2006 EN 61000-4-2:1995 +A1:1998 +A2:2001
EN 61000-3-2:2006 EN 61000-4-4:1995 +A1:2001 +A2:2001
EN 61000-3-3:1995 + A1:2001 + A2:2005 EN 61000-4-5:1995 + A1:2001
EN55014-2:1997+A1:2001 EN61000-4-6:1996+A1:2001
EN 13849-1 EN 61000-4-11:1994 + A1:2001
EN 60950-1:2006

Gevolmachtigde voor de samenstelling van de technische documenten:

Een controle van het machinetype op overeenstemming met de vereisten van de EG-richtlijn voor machines gebeurde door: Fachausschuss Verwaltung, Pruf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbogenkamp 4, D-22297 Hamburg.

Deze keuringsinstantie is de bevoegde instantie volgens bijlage XI van de EG-machinerichtlijk.
