Top Secret 390 S6 - Vernietiger GEHA - Gratis gebruiksaanwijzing en handleiding

Producttype	Documentvernietiger voor papier, creditcards, diskettes en cd's
Merk	GEHA
Model	Top Secret 390 S6
Afmetingen (L x B x H)	595 x 510 x 915 mm
Gewicht	48 kg (stroken snede) / 56-58 kg (kruissnede)
Voeding	230 V, 50 Hz / 100 V, 50/60 Hz / 115 V, 60 Hz
Maximaal vermogen	1400 W
Beschikbare snijtype	Strook (5,8 mm of 3,9 mm) / Kruis (3,9x40, 1,9x15, 0,78x11, 1x5 mm)
Snijcapaciteit (70 g/m²)	40-42 vellen (strook 5,8 mm) tot 7-8 vellen (snede 1x5 mm)
Snelheid	126 mm/s (stroken) / 135 mm/s (kruis)
Werkbreedte	400 mm
Geluidsniveau	60 dB(A) onbelast, 60-70 dB(A) belast (stroken) / 60 dB(A) onbelast, 70-80 dB(A) belast (kruis)
Bedrijfsmodus	Continu bedrijf
Tankinhoud	148 liter
Beveiligingsniveau (DIN 32757)	2 tot 5, Level 6*
Garantie	2 jaar op het apparaat, 10 jaar op de mesbalken (behalve niveau 5 en Level 6)
Belangrijkste functies	Automatische start via fotocel, automatische stop, vooruit/achteruit, blokkeringbeveiliging, detectie van volle bak en open deur
Onderhoud en reiniging	Smeer de snijeenheid regelmatig met speciale olie; reinig de buitenkant met een zachte doek en zeepwater
Veiligheid	Onmiddellijke stop bij open deur of overbelasting, bescherming tegen vreemde voorwerpen en haar
Onderdelen en repareerbaarheid	Afvalzak (ref. 1.442.995.000), speciale olie 250 ml (ref. 1.235.997.403) beschikbaar; onderhoud door de Pelikan klantenservice
Algemene informatie	CE-gecertificeerd, normen EN 55014, EN 61000, EN 13849-1, EN 60950-1

Veelgestelde vragen - Top Secret 390 S6 GEHA

Welk snijtype biedt de Top Secret 390 S6?

Deze vernietiger biedt meerdere snijopties: stroken snede (5,8 mm of 3,9 mm) en kruissnede (3,9x40 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm). Het beveiligingsniveau varieert afhankelijk van het snijtype, van niveau 2 tot niveau 6*.

Hoeveel vellen kan ik in één keer vernietigen?

De capaciteit hangt af van het snijtype: voor een strook snede van 5,8 mm kan hij 40 tot 42 vellen van 70 g/m² vernietigen. Bij de fijnste kruissnede (1x5 mm) is de capaciteit 7 tot 8 vellen. Raadpleeg de kenmerken tabel voor andere types.

Wat te doen bij papierstoring?

Als het rode lampje brandt, gaat de snijeenheid automatisch ongeveer 2 seconden achteruit. Verwijder het papier uit de opening. Indien nodig, bedien kort de schakelaar Aan/Uit/Terug in de lage stand meerdere keren om de fotocel vrij te maken. Verminder daarna het aantal vellen.

Hoe leeg ik de afvalbak?

Zet het apparaat uit en trek de stekker eruit. Verwijder de volle zak en vervang deze door een nieuwe. Druk de deeltjes niet aan om schade aan het snijmechanisme te voorkomen. De bak heeft een capaciteit van 148 liter.

Het apparaat start niet, waarom?

Controleer of de voorkant goed gesloten is (het rode lampje brandt als deze open is). Zorg ervoor dat de bak niet vol is. Als de motor oververhit is, laat hem dan 15 tot 20 minuten afkoelen voordat u opnieuw start.

Kan ik nietjes en paperclips vernietigen?

Ja, het robuuste snijmechanisme is bestand tegen nietjes en paperclips, behalve voor machines met beveiligingsniveau Level 6 (1x5 mm) waar ze verplicht verwijderd moeten worden.

Wat is de garantie van deze vernietiger?

Het apparaat heeft een garantie van 2 jaar. De mesbalken hebben 10 jaar garantie (behalve voor modellen met beveiligingsniveau 5 en Level 6). Schade door onjuist gebruik is niet gedekt.

Hoe onderhoud ik de snijeenheid?

Smeer de snijcilinders regelmatig door speciale olie over de volledige breedte van de invoeropening te gieten, en laat de machine vervolgens een paar keer achteruit leeglopen. Herhaal deze handeling bij elke lediging van de opvangbak of bij lawaai.

Kan ik cd's en diskettes vernietigen?

Ja, gebruik de speciale invoersleuf bovenop het apparaat. Deze is ontworpen om scherven te beschermen. Houd u aan de toegestane snijtypes (zie handleiding). Creditcards kunnen ook worden vernietigd.

Hoe reinig ik de buitenkant van de vernietiger?

Zet het apparaat uit en trek de stekker eruit. Gebruik een zachte doek en niet-corrosief zeepwater. Voorkom dat er water in het apparaat komt. Gebruik nooit oplosmiddelen of schurende producten.

GEBRUIKSAANWIJZING Top Secret 390 S6 GEHA

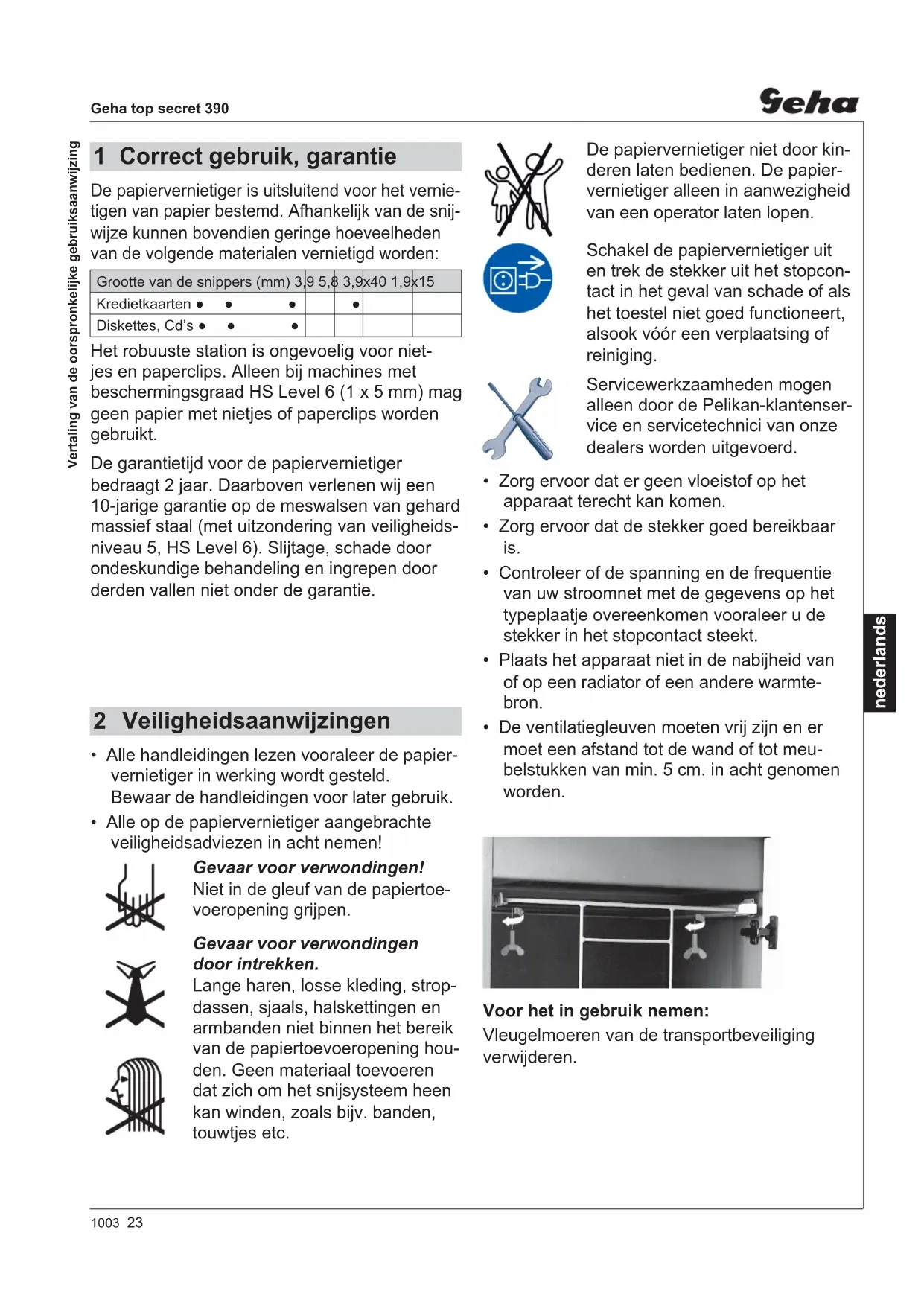

1 Correct gebruik, garantie

De papiervernetiger isuitsluitend voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze+kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm) 3	9 5,8	3,9	x40 1,9	x15
Kredietkaarten • • •		•
Diskettes, Cd's • • •

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met beschermingsgraad HS Level 6 (1 x 5 mm) mag geen papier met nietjes of paperclips worden gebruikt.

De garantietijd voor de papiervernietiger bedraagt 2aar. Daarboven verlenen wij een 10-jarige garantie op de meswalsen van gehard massief staal (met uitzondering van veiligheidsniveau 5, HS Level 6). Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen Niet onder de garantie.

2 Veiligheidsaanwijzingen

• Alle handleidingen lezen vooraleer de papiervernietiger in werkung worden gesteld. Bewaar de handleidingen voor later gebruik.
• Alle op de papiervernetiger aangebrachte verilgheidsadviezen in acht nemen!

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoeropening vrijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en arbanden nicht binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijssystem hem een kan winden, zoals bijv. banden, touwtjes etc.

De papiervnetiger Niet door kinderen latin bedieren. De papiervnetiger alleen in aanwezigheid van een operator latin lopen.

Schakel de papiervernetiger uitenrek de stekker uit het stopcontact in het geval van schade of als het toestel Niet goed functioneert, alsook voor een verplaatsing of reiniging.

Serviceworkkaamheden mogen alleen door de Pelikan-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

Zorg ervoor dat er geen vloeistof op het apparatusaatterecht kankommen.
- Zorg ervoor dat de stekker goed bereikbaar is.
- Controller of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen vooraleer u de stekker in het stopcontact steekt.
- Plaats het apparaat Niet in de nabijheid van of op een radiator of een andere warmte-bron.
- De ventilatiegleuven要去en vrij় en er moet een afstand tot de wand of tot meubelstukken van min. 5 cm. in acht genomen worden.

Voor het in gebruik nemen:

Vleugelmoeren van de transportbeveiliging verwijderen.

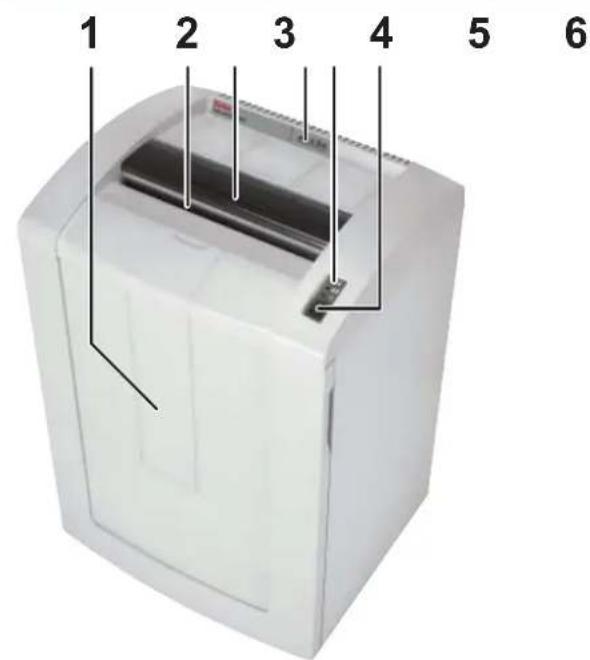

3 Overzicht

1 Deur
2 Papiertoevoeropening
3 Toevoeropening voor diskettes en cd's
4 Veiligheidsadviezen
5 LEDs display

Papiervnetiger is gebruiksklaar.

pieropstopping / Motor overbelast

Papieropvangreservoir vol / Deurcontact onderbroken

6 Tuimelschakelaar

Aan
:Uit, terugloop

4 Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt
• 5 opvangzakken
• voor Snippers 1 fl es snijblok special olie (50 ml)
• Gebruiksaanwijzing

Toebehoren:

Opvangzakken, bestelnr. 1.442.995.000
Fles snijblok special olie (250 ml) bestelnr. 1.235.997.403

5 Bediening

Papiervnetiger inschakelen

• Druk tuimelschakelaar
  Tuimelschakelaar blijft staan.

  Groen indicatielampje brandt.
  Papiervnetiger is gebruiksklaar.

Verkleinen van papier

• Papier toevoeren. Snijvermogenzie „Technische specifi caties.

  Het vernietigen worden gestart door fotocellen in de papierdoorvoeropening.
  Het papier wordt het snisystemeem binnengetrokken en vernietigd.
  Als de papierdoorvoeropening vrij is, zal het snijsystem automatisch uitschakelen na ca. 3 sec. en hierna wee in de positie gebruisklaar (stand by) gaan staan.

Vernietigen van cd's en diskettes (zie „Gebruik volgens de bestemming“)

Voer cd's en diskettes door de gleuf in het veiligheidselement toe. Dat beschermt u tegen splinters.

Papiervnetiger uitschakelen

• Druk tuimelschakelaar .

  Schakelaar springt in nulstand.

6 Verhelpen van storingen

Papieropstopping

U hebte teveel papier in een keer toegevoerd.

Rode indicatielampje brandt.
Snijwerk loopt automatisch ca. 2 s anschteruit.
Papier wordt eruit geschoven.

LET OP! Tuimelschakelaar Niet afwisseled vooruit-achteruit bewegen ( -) . Het snijssystem kan worden beschadigd.

• Papier uit de papiertoevoeropening trekken.

Als het papier te diep zit en nicht verwijderd kan worden:

Tuimelschakelaar meerdere keren kort indrukken. De fotocel要去 vrij়.

• Bevestig de storing door het uitschakelen en opnieuw inschakelen van de machine.
  Papierstapel halveren.
• Druk tuimelschakelaar
• Papier één voor één toevoeren.

Papieropvangreservoir vol

Rode indicatielampje brandt.
Papiervnetiger schakeltuit.

LET OP! Na het uitschakelen van de papiervernietiger papieropvangreservoir leeg make, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk konnen optreden.

Papiervnetiger uitschakelen. Daarvoortuimelschakelaar a tikken.
- Papieropvangzak uitwisselen, neue papieropvangzak inzetten.

Deurcontact onderbroken

Rode indicatielampje brandt.
Papiervemietiger schakeltuit.
Voordeur sluiten.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met once klantendienst. Laat de papiervnetiger voor een neue ingebruikname ca. 15 - 20 min. afkoelen.

7 Reiniging en onderhoud

Papiervnetiger uitschakelen, stekker UIT het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel latenten binnendringen.

Controller of deurschakelaar goed werkt:

Waarschuwing!

Als u bij de hieronder beschreiben procedure afwijkingen vaststelt, schakelt u de papiervnetiger uit, trekt de stekker eruit en informeert u de klantenservice.

• Steek de steker erin en schakel de papiervernietiger in.
  Voer een vel papier in en open de frontdeur, verwijl het vel worden ingetrokken.

  Het snijwerk要去 meteen uitschakelen en de weergave, "Deur open" gaat branden.

• Sluit de deur.

  Het snijwerk mag nog nicht opniew starten.

• Trek het papier uit de toevoeropening. De fotocel要去 vrij়.
• Schakel de machine UIT en wee in.
  Als er papier wordt toegevoerd start het snijwerk.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie (alleen bij vernippering):

• Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige bredte van de snijassen.
• Snijssysteme zonder papiertoevoer awhiles lately lopen. (▼)

  Papieropstopping en snippers worden verwijderd.

8 Technische specific caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm) 5,8 3,9 3,9 x 4	0 1,9 x 15	0,78 x 11 1	x 5
Veiligheidsniveau DIN 32757 - 1	2	2	3	4	5	Level 6*
Snijvermogen (bladen), DIN A4 70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
80 g/m2	33 - 35	25 - 27	20 - 22	13 - 15	7 - 9	6 - 7
Snijsnelheid	126 mm/s		135 mm/s
Gewicht	48 kg		56 - 58 kg
Geluidsniveau (Stationair / belast)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Werkbreedte	400 mm
Aansluiting	230 V, 50 Hz
	100 V, 50/60 Hz - 115 V, 60 Hz
Vermogen bij max. aantal bladen	1400 W
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaardenijdens het gebruik: Temperatuur	-10 °C tot +40 °C
Relatieve luchtvochtigheid	max. 90 %, Niet condenserend
Hoogte boven normaal nulpunt	max. 2.000 m
Afmetingen in mm (bxdxh)	595 x 510 x 915
Inhoud van de papierzak	148 I

• Geha-specific catie

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreiben machine

papiervnetiger Geha top secret 390

op basis van zichn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Machinerichtlijn 2006 / 42 / EG

EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische specificaties:

EN 55014-1:2006 EN 61000-4-2:1995 +A1:1998 +A2:2001
EN 61000-3-2:2006 EN 61000-4-4:1995 +A1:2001 +A2:2001
EN 61000-3-3:1995 + A1:2001 + A2:2005 EN 61000-4-5:1995 + A1:2001
EN 55014-2:1997 + A1:2001 EN 61000-4-6:1996 + A1:2001
EN 13849-1 EN 61000-4-11:1994 + A1:2001
EN 60950-1:2006

Gevolmachtigde voor de samenstelling van de technische documenten:

Een controle van het machinetype op overeenstemming met de vereisten van de EG-richtlijn voor machines gebeurde door: Fachausschuss Verwaltung, Pruf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbogenkamp 4, D-22297 Hamburg.

Deze keuringsinstantie is de bevoegde instantie volgens bijlage XI van de EG-machinerichtlijk.
