Top Secret 390 S6 - Destructora de documentos GEHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Destructora de documentos para papel, tarjetas de crédito, disquetes y CD
Marca	GEHA
Modelo	Top Secret 390 S6
Dimensiones (L x An x Al)	595 x 510 x 915 mm
Peso	48 kg (corte en tiras) / 56-58 kg (corte cruzado)
Alimentación eléctrica	230 V, 50 Hz / 100 V, 50/60 Hz / 115 V, 60 Hz
Potencia máxima	1400 W
Tipo de corte disponible	Corte en tiras (5,8 mm o 3,9 mm) / Corte cruzado (3,9x40, 1,9x15, 0,78x11, 1x5 mm)
Capacidad de corte (70 g/m²)	40-42 hojas (tira 5,8 mm) a 7-8 hojas (corte 1x5 mm)
Velocidad de corte	126 mm/s (tiras) / 135 mm/s (cruzado)
Ancho de trabajo	400 mm
Nivel sonoro	60 dB(A) en vacío, 60-70 dB(A) en carga (tiras) / 60 dB(A) en vacío, 70-80 dB(A) en carga (cruzado)
Modo de funcionamiento	Funcionamiento continuo
Volumen del depósito	148 litros
Grado de seguridad (DIN 32757)	2 a 5, Nivel 6*
Garantía	2 años en el aparato, 10 años en los árboles portacuchillas (excepto grado 5 y Nivel 6)
Funciones principales	Arranque automático por célula fotoeléctrica, parada automática, marcha adelante/atrás, protección contra atascos, detección de depósito lleno y puerta abierta
Mantenimiento y limpieza	Engrasar regularmente el bloque de corte con aceite especial; limpiar el exterior con un paño suave y agua jabonosa
Seguridad	Parada inmediata si la puerta está abierta o sobrecarga, protección contra objetos extraños y cabellos
Piezas de repuesto y reparabilidad	Bolsa de residuos (ref. 1.442.995.000), aceite especial 250 ml (ref. 1.235.997.403) disponibles; mantenimiento por el servicio postventa de Pelikan
Información general	Certificado CE, normas EN 55014, EN 61000, EN 13849-1, EN 60950-1

Preguntas frecuentes - Top Secret 390 S6 GEHA

¿Qué tipo de corte ofrece la Top Secret 390 S6?

Esta destructora ofrece varias opciones de corte: corte en tiras (5,8 mm o 3,9 mm) y corte cruzado (3,9x40 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm). El grado de seguridad varía según el tipo de corte, desde el nivel 2 hasta el nivel 6*.

¿Cuántas hojas puedo destruir a la vez?

La capacidad depende del tipo de corte: para un corte en tiras de 5,8 mm, puede destruir de 40 a 42 hojas de 70 g/m². En el corte cruzado más fino (1x5 mm), la capacidad es de 7 a 8 hojas. Consulte la tabla de características para otros tipos.

¿Qué hacer en caso de atasco de papel?

Si la luz roja se enciende, el dispositivo de corte retrocede automáticamente durante unos 2 segundos. Retire el papel de la abertura. Si es necesario, accione brevemente el interruptor Encendido/Apagado/Retroceso en posición baja varias veces para liberar la célula fotoeléctrica. Luego reduzca el número de hojas.

¿Cómo vaciar el depósito de residuos?

Apague el aparato y desconéctelo. Retire la bolsa llena y reemplácela por una nueva. No compacte las partículas para evitar dañar el mecanismo de corte. El depósito tiene una capacidad de 148 litros.

¿El aparato no arranca, por qué?

Verifique que la puerta frontal esté bien cerrada (la luz roja se enciende si está abierta). Asegúrese de que el depósito no esté lleno. Si el motor se ha sobrecalentado, deje enfriar de 15 a 20 minutos antes de reiniciar.

¿Puedo destruir grapas y clips?

Sí, el robusto mecanismo de corte resiste grapas y clips, excepto para las máquinas con grado de seguridad Nivel 6 (1x5 mm) donde deben retirarse imperativamente.

¿Cuál es la garantía de esta destructora?

El aparato tiene una garantía de 2 años. Los árboles portacuchillas están garantizados 10 años (excepto para los modelos con grado de seguridad 5 y Nivel 6). Los daños debidos a un uso no conforme no están cubiertos.

¿Cómo mantener el bloque de corte?

Engrase regularmente los cilindros de corte vertiendo aceite especial en todo el ancho de la abertura de introducción, luego haga funcionar en vacío varias veces en marcha atrás. Repita esta operación en cada vaciado del colector o en caso de ruido.

¿Puedo destruir CD y disquetes?

Sí, utilice la ranura de alimentación especial situada en la parte superior del aparato. Está diseñada para proteger de astillas. Respete los tipos de corte autorizados (ver manual). Las tarjetas de crédito también se pueden destruir.

¿Cómo limpiar el exterior de la destructora?

Apague y desconecte el aparato. Utilice un paño suave y agua jabonosa no corrosiva. Evite que entre agua en el aparato. No use nunca disolventes ni productos abrasivos.

MANUAL DE USUARIO Top Secret 390 S6 GEHA

DISTRUGATOR DE DOCUMENTE

OAHIEE AIEITOYPTIA

KATASTPOΦEA Σ EΓPAΦΩN

KULLANIM KILAVUZU

EVRAK IMHA MAKINESI

top secret 390

deutsch: Aktenvernichter Geha top secret 390 3
english: Paper shredder Geha top secret 390 7
français: Destructeur de documents Geha top secret 390 11
italiano: Distruggidocumenti Geha top secret 390 15
español: Destructora de documents Geha top secret 390 19
nederlands: Papiervnetiger Geha top secret 390 23
svenska: Dokumentforsare Geha top secret 390 27
polski: Niszczarka dokumentów Geha top secret 390 31
pyccn: MaunHa yHnTuXeHNy DeIOBbIX 6ymar Geha top secret 390 35
româna: Distrugător de documento Geha top secret 390 39
εληνικα: KaTαστροφεας εγγραφων Geha top secret 390 .43
türkçe: Evrak Imha Makinesi Geha top secret 390 47

Pelikan © Seha

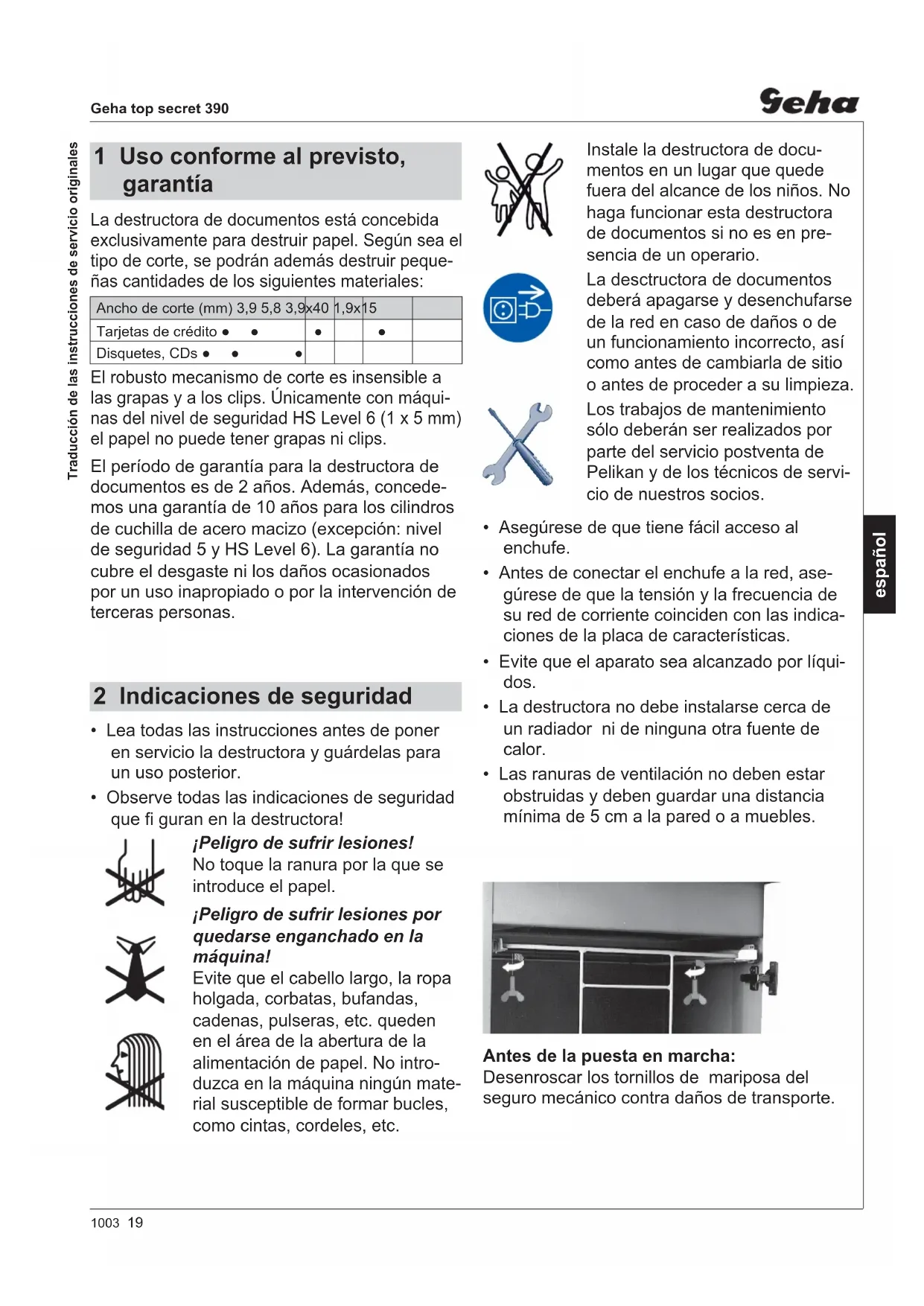

1 Uso conforme al previsto, garantía

La destructora de documents está Concebida exclusively para destruir papel. Según sea el tipo de corte, se podran además destruirPICUINAS cantidades de los siguientes materiales:

Ancho de corte (mm) 3,9 5,8 3,9	x40	1,9x	15
Tarjetas de��ito • •	•		•
Disquetes, CDs • •	•

El robusto mecanismo de corte es insensible a las grapas y a los clips. Unicamente con máquinas del nivel de seguridad HS Level 6 (1 x 5 mm) el papel no pueda tener grapas ni clips.

El periodo de garantía para la destructora de documents es de 2 años. Además, concedemos una garantía de 10 años para los cilindros de cucilla de acero macizo (exception: nivel de seguridad 5 y HS Level 6). La garantía no cubre el desgaste ni los días occasionados por un uso inapropiado o por la intervencion de terceras personas.

2 Indicaciones de seguridad

• Lea todas las instrucciones antes de poder en servicios laestructora y guardelas para un uso posterior.
• Observe todas lasindicaciones de seguidad que fi guran en la destructora!

Peligro de sufrir lesiones!

No toque la ranura por la que se introduce el papel.

Pelicro de sufrir lesiones por\ quearse enganchado en la\ maquina!

Evite que el cabello largo, la ropaholgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el area de la abertura de la alimentacion de papel. No introduzca en laquina ningun material susceptible de formar bucles, comoCNTAs, cordeles,etc.

Instale la destructora de docu
mentos en un lugar que quede
fuera del alcance de los niños. No
haga funciona esta destructora
de documents si no es en pres
sencia de un operario.

La descstructoria de documents deben apagarse y desenchufarse de la red en caso de danos o de un funciona incorrecto, asi como antes de cambiarla de situ o antes de proceber a su limpieza.

Los problemas de mantenimiento solo deben ser realizados por parte del service postventa de Pelikan y de los先进技术 de servicios de nuestros@socios.

• Asegürese de que tiene fácil acces al enchufe.
• Antes de conectar el enchufe a la red, asegúrese de que la tension y la Frequencia de su red de corriente coinciden con las indicaciones de la placac de caractéristicas.
• Evite que el aparato sea alcancazo por liquidos.
• La destructora no debe instalarse cerca de un radiador ni de ninguna other fuente de calor.
  Las ranuras de ventilacion no deben estar obstruidas y deben guardar una distancia minima de 5 cm a la pared o a muebles.

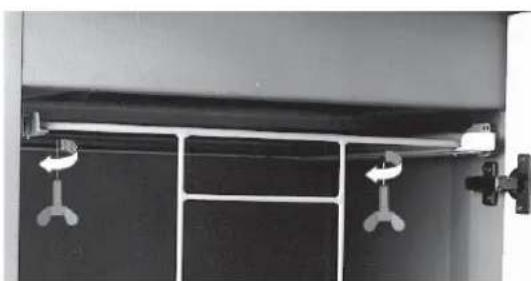

Antes de la puesta en marcha:

Desenroscar los tornillos de mariposa del seguro mecánico contra daños de transporte.

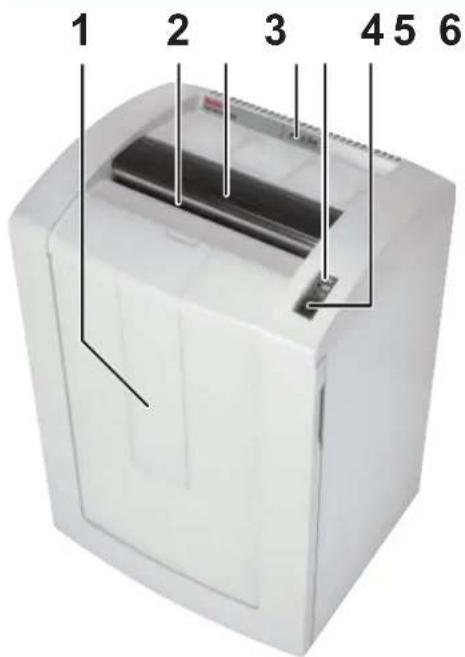

3 Vista general

1 Puerta
2 Abertura para la alimentacion de papel
3 Abertura de entrada para disquetes y CDs
4 Indicaciones de seguridad
5 Indicación de diodos luminosos

El aparato está en conditiones de servicios.

pel atascado / Motor sobrecargado

Recipiente de papel cortado Ileno / Contacto de puerta interrupcido

6

Interruptor basculante

:On
: Off, returno

4 Volumen de suministro

• Destructora de documents empaquetada en cartón
• 5 SACOS DE PLEGADO LATERAL
• 1 botella 50ml de aceite especial para el bloque cortador
• Instruetiones de servicios

Accesorios:

Sacos dePEGado lateral, N. de pedido: 1.442.995.000
- Botella 250 ml de aceite especial para el bloque cortador, N.° de pedido 1.235.997.403

5 Manejo

Encender la destructora de documentos

Ise el interruptor basculante
El interruptor basculante entatilla.

La indicación verde está encendida.
El aparato está dispuesto para el funciona (Stand by).

Destruir papel

• Introduzca el papel que desea destruir. Consulte en „Datostécnicos“ lacantidad de hojas permittida.

El proceso de trituración es arrancado por una fotocélula en el orifi ció para la alimentación del papel.
El papel es introducido en el mecanismo de corte y destruido.

Cuando vuelve a estar libre el orificio para la alimentacion del papel, el mecanismo de corte se desconecta automatamente tras aprox. 3segundos vuelve a la posicion iniciai. (Standby)

Tritura CDs y disquêtes (véase "Uso conforme al previsto")

Introduzca CDs y disquetes por la ranura en el elemento de seguridad. Le protege de las astillas.

Apagar la destructora de documents

• Pulse suavamente el interruptor basculante .

  El interruptor salta a la posicón cero.

6 Solución de averías

Papel atascado Ha introducido demasiado papel al mismotiempo.

La indicación roja en estaencendida.
El disposito cortador retrocede por si solo durante aprox.2s.

El papel es expulsado.

jATENCION! No commute alternativamente el mecanismo de corte en sentido hacía adelante/hacia atrás (▲-▼) puisarlo podría dañar la destructora de documents

• Sacar papel de la abertura del area de introduccion. Si el papel estáblemado al fond y no se pueda sacar:

Accione varias vezes brevamente el conmutador de tecla basculante. La barrera de luz no debe estar obstaculizada.

• Confirme el fallo apagando y volviendo a encender laquina.
  Divida en dos mitades la pila de papel.

el interruptor basculante

• Introducir las hojas de papel una por una.

Recipiente de papel cortado Ileno

La indicación roja en estaencendida.

La destructora de documento se desconecta.

ATENCLON! Vacia el deposito de papel cortado en cuando esté lleno, puis si se comprime varias vezes el material cortado se pueda producir averias en el functionamento del mecanismo de corte.

• Abyssa la destructora de documentos pulsando el interruptor basculante .
• Cambiar el saco para papel cortado, sujetar un nuevo saco para papel cortado.

Contacto de puerta interrupido

Laindicación roja en estaencendida.
La destructora de documents se apaga.
- Cerrar la puerta frontal.

En caso dethersfallos,aseguesede no haber sobrecargado el motor antes de informar a nuestro service postventa.Antes de volver aponer enfuncionamento la destructora dedocumentos,deje que se enfrie entre 15 y20minutos.

7 Limpieza y mantenimiento

Apache la destructora de documents y extraiga el enchufe. Para poder a la limpieza solo se pueda usar un paño suave y agua jabonosa suave. NoDebe entrada nada de agua en laquina.

Comprobar el funciona del commutador de la puerta:

Cuidado!

Si detecta que lasuma operation no se
desarrolla de la forma prevista, apague la
destructora de documents, desenchufela y
consulte al serviceo postventa.

• Enchufe el conector de red y encienda la deestructora de documents.
• Introduzca una hoja de papel y abra la puerta frontal cuando la hoja se va introduciendo.

  El mecanismo de corte debe desconectarse de inmediato y debe iluminarse la indicacion "puerta abierta".
  Cierre la puerta.
  El mecanismo de corte aún no debe volver a arrancarse.

• Extraiga el papel por la abertura de entrada. La celula fotoelectrica no debe estar obstruida.
• Apague y vuelva a encender laquina.
  El mecanismo de corte arranca con la alimentacion de papel.

Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen ruidos o después de vaciar el deposito de material cortado (solo con corte en partículas):

• Inyecte aceite limpiador especial para el bloque de corte a工程技术 de la abertura para la alimentacion de papel en toda la anchura de los ejes de corte.
• Dejar retroceder el mecanismo de corte sin alimentar papel (▼).
  De esta forma se sueltan particulas y polvo de papel.

8 Datos技术和

Tipo de corte Corte en tiras Corte en particulas
Tamaño de corte (mm) 5,8 3,9 3,9 x 40 1,9 x	15 0,78 x 11	1 x 5
Nivel de seguridad DIN 32757 - 1 2 2 3 4 5	Level	6*
Capacidad de corte (hojas), DIN A4 70 g/m280 g/m2	40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Velocidad de corte	126 mm/s		135 mm/s
Peso	48 kg		56 - 58 kg
Nivel acústico (marcha en vacio /arga)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Anchura de trabajo	400 mm
Conexión	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Potencia concantidad maxima de hojas	1400 W
Modo de servicios	Funcioncimiento continuo
Condiciones ambientales durante el fun-cioncimiento:TemperaturaHumedad relativa del aireAltura sobre el nivel del mar	de -10 °C a +40 °CMax. 90 %, sin condensacionmáx. 2.000 m
Dimensiones Anch. x Prof. x Alt. (mm)	595 x 510 x 915
Capacidad del saco para papel cortado	148 l

• Especialización Geha

Declaración de conformidad de la CE

Por la presente, el fabricante HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declares que en su concepción y construedcción, el modelo está en circulation de laquina denominada

Destructora de documents Geha top secret 390

cumple los requisitos básiicos de seguridad y salute existables en lassiguientes directivas de la CE:

Directiva sobre máquinas 2006 / 42 / CE

Directiva CEM 2004 / 108 / CE

Normas y specificationsétécnicas:

EN 55014-1:2006

EN 61000-4-2:1995 + A1:1998 + A2:2001

EN 61000-3-2:2006

EN 61000-4-4:1995 + A1:2001 + A2:2001

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 61000-4-5:1995 + A1:2001

EN 55014-2:1997 + A1:2001

EN 61000-4-6:1996 + A1:2001

EN 13849-1

EN 61000-4-11:1994 + A1:2001

EN 60950-1:2006

Responsible de la elaboracion de la documentacion Tecnica:

El tipo dequina ha sido homologado de conformidad con los requisitos de la directiva sobre migunas CE por:

Este centro de homologacion es el organismo responsable conforme al apendice XI de la directiva sobre malinas CE.
