Top Secret 390 S6 - Distruggi documenti GEHA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distruggi documenti per carta, carte di credito, floppy disk e CD
Marca	GEHA
Modello	Top Secret 390 S6
Dimensioni (L x P x A)	595 x 510 x 915 mm
Peso	48 kg (taglio a strisce) / 56-58 kg (taglio a croce)
Alimentazione elettrica	230 V, 50 Hz / 100 V, 50/60 Hz / 115 V, 60 Hz
Potenza massima	1400 W
Tipo di taglio disponibile	Striscia (5,8 mm o 3,9 mm) / Croce (3,9x40, 1,9x15, 0,78x11, 1x5 mm)
Capacità di taglio (70 g/m²)	40-42 fogli (striscia 5,8 mm) a 7-8 fogli (taglio 1x5 mm)
Velocità di taglio	126 mm/s (strisce) / 135 mm/s (croce)
Larghezza di lavoro	400 mm
Livello sonoro	60 dB(A) a vuoto, 60-70 dB(A) a carico (strisce) / 60 dB(A) a vuoto, 70-80 dB(A) a carico (croce)
Modalità di funzionamento	Funzionamento continuo
Volume del contenitore	148 litri
Grado di sicurezza (DIN 32757)	2 a 5, Livello 6*
Garanzia	2 anni sull'apparecchio, 10 anni sugli alberi portacoltelli (tranne grado 5 e Livello 6)
Funzioni principali	Avvio automatico tramite cellula fotoelettrica, arresto automatico, marcia avanti/indietro, protezione contro gli inceppamenti, rilevamento contenitore pieno e porta aperta
Manutenzione e pulizia	Oliare regolarmente il blocco di taglio con olio speciale; pulire l'esterno con un panno morbido e acqua saponata
Sicurezza	Arresto immediato se porta aperta o sovraccarico, protezione contro oggetti estranei e capelli
Pezzi di ricambio e riparabilità	Sacchetto per rifiuti (cod. 1.442.995.000), olio speciale 250 ml (cod. 1.235.997.403) disponibili; manutenzione tramite servizio post-vendita Pelikan
Informazioni generali	Certificato CE, norme EN 55014, EN 61000, EN 13849-1, EN 60950-1

Domande frequenti - Top Secret 390 S6 GEHA

Che tipo di taglio offre il Top Secret 390 S6?

Questo distruggidocumenti offre diverse opzioni di taglio: taglio a strisce (5,8 mm o 3,9 mm) e taglio a croce (3,9x40 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm). Il grado di sicurezza varia in base al tipo di taglio, dal livello 2 al livello 6*.

Quanti fogli posso distruggere in una volta?

La capacità dipende dal tipo di taglio: per un taglio a strisce di 5,8 mm, può distruggere da 40 a 42 fogli da 70 g/m². Con il taglio a croce più fine (1x5 mm), la capacità è di 7-8 fogli. Consultare la tabella delle caratteristiche per gli altri tipi.

Cosa fare in caso di inceppamento carta?

Se la spia rossa si accende, il dispositivo di taglio arretra automaticamente per circa 2 secondi. Rimuovere la carta dall'apertura. Se necessario, azionare brevemente l'interruttore Marcia/Arresto/Retromarcia in posizione bassa più volte per liberare la cellula fotoelettrica. Ridurre quindi il numero di fogli.

Come svuotare il contenitore dei rifiuti?

Spegnere l'apparecchio e scollegarlo. Rimuovere il sacchetto pieno e sostituirlo con uno nuovo. Non compattare le particelle per evitare di danneggiare il meccanismo di taglio. Il contenitore ha una capacità di 148 litri.

L'apparecchio non si avvia, perché?

Verificare che la porta anteriore sia ben chiusa (la spia rossa si accende se è aperta). Assicurarsi che il contenitore non sia pieno. Se il motore si è surriscaldato, lasciare raffreddare per 15-20 minuti prima di riavviare.

Posso distruggere punti metallici e graffette?

Sì, il robusto meccanismo di taglio resiste a punti metallici e graffette, tranne per le macchine con grado di sicurezza Livello 6 (1x5 mm) dove devono essere rimossi tassativamente.

Qual è la garanzia di questo distruggidocumenti?

L'apparecchio beneficia di una garanzia di 2 anni. Gli alberi portacoltelli sono garantiti 10 anni (tranne per i modelli con grado di sicurezza 5 e Livello 6). I danni dovuti a un uso non conforme non sono coperti.

Come mantenere il blocco di taglio?

Oliare regolarmente i cilindri di taglio versando olio speciale su tutta la larghezza dell'apertura di introduzione, quindi far funzionare a vuoto più volte in retromarcia. Ripetere questa operazione ad ogni svuotamento del contenitore o in caso di rumori.

Posso distruggere CD e floppy disk?

Sì, utilizzare la fessura di alimentazione speciale situata sulla parte superiore dell'apparecchio. È progettata per proteggere da schegge. Rispettare i tipi di taglio consentiti (vedere il manuale). Anche le carte di credito possono essere distrutte.

Come pulire l'esterno del distruggidocumenti?

Spegnere e scollegare l'apparecchio. Utilizzare un panno morbido e acqua saponata non corrosiva. Evitare che l'acqua penetri nell'apparecchio. Non utilizzare mai solventi o prodotti abrasivi.

MANUALE UTENTE Top Secret 390 S6 GEHA

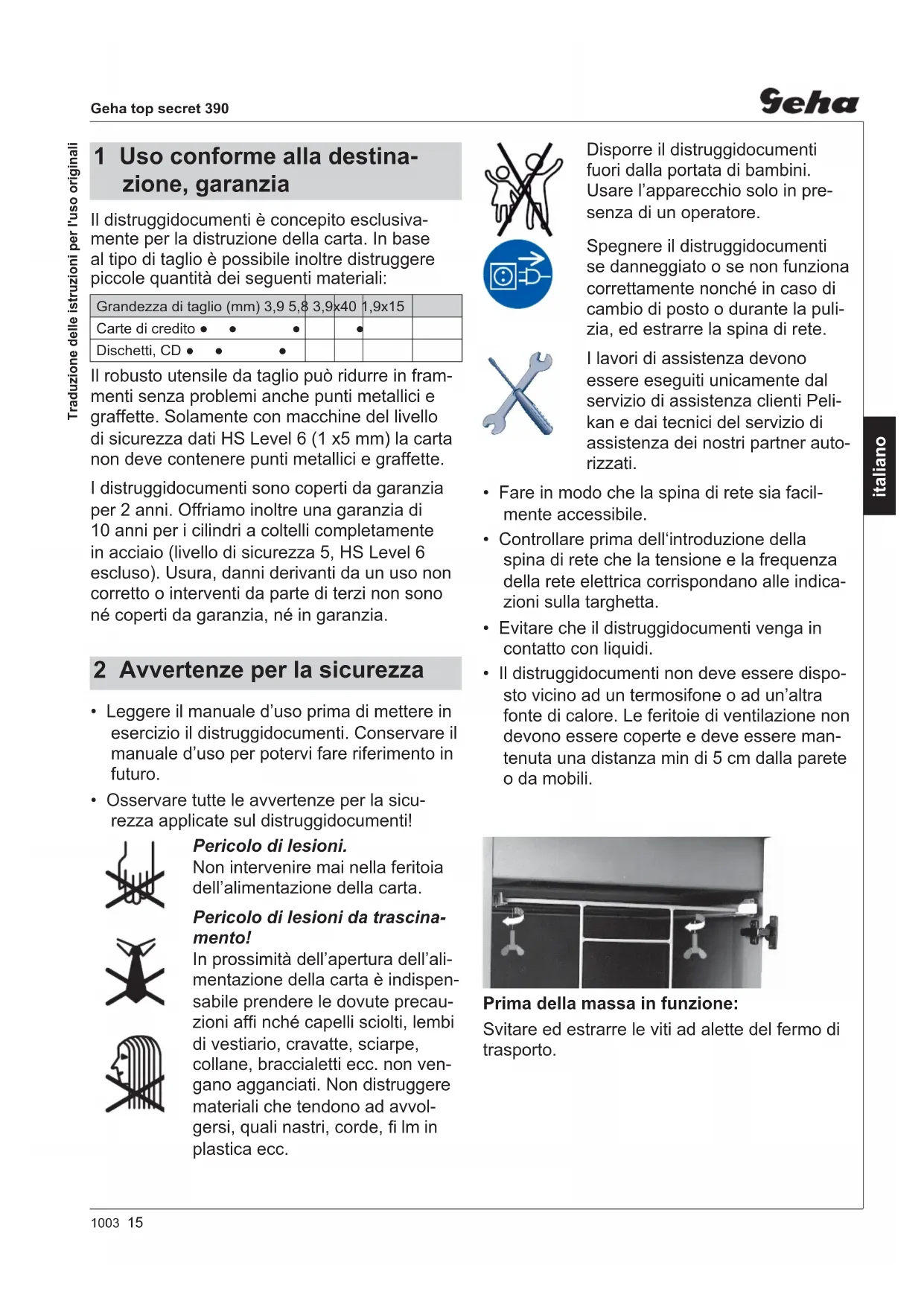

1 Uso conforme alla destinazione, garanzia

Il distruggidocumenti è concepito esclusivamente per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Grandezza di taglio (mm) 3,9 5,8				x40	1,9x15
Carte di credito	●	●
Dischetti, CD	●	●

Il robusto utensile da taglio può ridurre in frammenti sulla problemi while punti metallici e graffette. Solamente con machine del livello di sicurezza dai HS Level 6 (1 x5 mm) la carta non deve contenerne punti metallici e graffette.

I distrustigdocumenti sono coperti da garanzia per 2 anni. Offriamo inoltre una garanzia di 10 anni per i cilindri a coltelli completeness in acciaio (livello di sicurezza 5, HS Level 6 escluso). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

2 Avverenze per la sicurezza

• Leggere il manuale d'uso prima di mettere in esercizio il distruggidocumenti. Conservare il manuale d'uso per potervi fare riferimento in futuro.
• Osservare toutes le avventenze per la sicurezza applicate sul restruggidocumenti!

Pericolo di lesioni.

Non intervenire mai nella feritoia dell'alimentazione della carta.

Pericolo di lesions da trascinamento!

In prossimità dell'apertura dell'alimentazione della carta è indispensable predeere le dovute precauzioni affché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi im in plastica ecc.

Disporre il distruggidocumenti fuori alla portata di bambini. Usare l'apparecchio solo in presenza di un operatore.

Spagnere il distruggidocumenti se danneggiato o se non funziona correttamente nonché in caso dichio di sono o durante la pulizia, ed estrarre la spina di rete.

I lavori di assistenza devono essere eseguiti unicamente dal servizio di assistenza clienti Pelikan e dai tecnici del servizio di assistenza dei nostri partner autorizzati.

• Fare in modo che la spina di rete sia disponibile accessibile.
• Controllare prima dell'introduzione della spina di rete che la tensione e la frequenza della rete elettrica corrispondano alle indicatori sulla targhetto.
• Evitare che il distruggidocumenti venga in contatto con liquidi.
• Il distruggidocumenti non deve essere disposto vicino ad un termosifone o ad un'altra fonte di calore. Le feritoie di ventilazione non devono essere coperte e deve essere manutenuta una distanza min di 5 cm alla parete o da mobili.

Prima della massa in funzione:

Svitare ed estrarre le viti ad alette del fermo di trasporto.

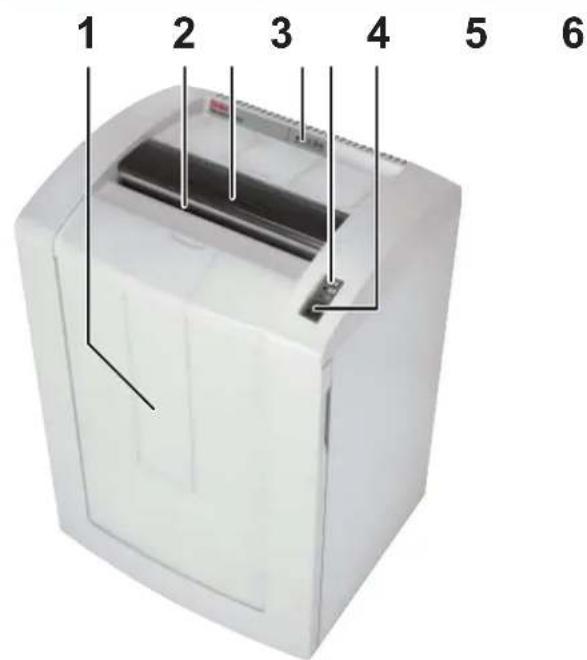

3 Panorama

1 Sportello
2 Apertura di introduzione della carta
3 Apertura di alimentazione per dischetti e CD
4 Avverenze per la sicurezza
5 LED

I'apparecchio è pronto all'eser ciziot.

rta inceppata / Motore sovraccaricato

Serbatoio di carta tagliata pieno / contatto sportello interrotto

6 Interruttore a bilico

On
: Off, Indietro

4 Fornitura

• Apparecchio pronto all'uso, imballato in cartone
• 5 sacchi di raccolta
  Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessor:

• Sacchi di raccolta articolo n. 1.442.995.000
  Bottiglia di olio speciale da taglio (250 ml) articolo n. 1.235.997.403

5 Messa in esercizio

Accensione del restruggidocumenti

• Premere l'interruttore a bilico ▲.

L'interruttore a bilico scatta in posi-zione.
Indicazione verde accesa.
Il distruggidocumenti è pronto per all'eser cizio (Standby).

Sminuzzamento di carta

• Introduire la carta da distrug-gere. Per il numero di fogli ammessi vedi "Dati tecnici".
  Ilprocessodi sminuzzamento è controllato da una fotocellula che si trova nell'apertura di introduzione della carta.

  La carta viene indrodotta nell'utensile da taglio e viene distrutta.

Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all'esercizio.

Sminuzzamento di CD e dischetti (vedi „Uso conforme alla destinazione")

Introduire i CD e i dischettiattraverso la fessura nell'elemento di sicurezza. Qesto protege da schegge.

Spegnimento del restruggidocumenti

• Premere l'interrotture a bilico .

  L'interrottore commuta sulla posizione 0.

6 Eliminazione dei disturbi

Carta inceppata

É stata introdotta troppa carta in una volta sola.

Indicazione rossa accesa.
Il meccanismo di taglio arretra automaticamente per ca. 2 s.
La carta fuoriesce.

Attenzione! Non insere l'utensile da taglio ripetutamente in avanti e indietro ( -) . In quello modo si può danneggiare il distrustigidocumenti.

• Estrarre la carta alla fessura di alimentazione.
  Se la carta è scesa troppo in profondità e non si riesce ad estrarla: premere l'interruttore più volte e brevamente. La fotocellula non deve esserecoperta.
• Confermare il disturbo spegnendo e riaccendendo la macchina.
  Dimezzare la pila di carta.
• Premere l'interrutto a bilico ▲.
• Introduire la carta in successione.

Serbatoio di carta tagliata pieno

Indicazione rossa accesa.
l'apparecchio si spegne.

Attenzione! Dopo aver spento il distruggidocumenti svuotare il serbatoio di raccolta giacché dal spingere varie volte possono originarsi guasti nel funzionamento del meccanismo di taglio.

• Spagnere il distruggidocumenti, premendo l'interruttore a bilico .
• Svuotare il serbatoio di raccolta della carta pieno inseire di nuovo il serbatoio di raccolta.

Contatto sportello interrotto

Indicazione rossa accesa.
l'apparecchio si spegne.
- Chiudere lo sportello.

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il restruggidocumenti per ca. 15 - 20 min.

7 Pulizia e cura

Spagnere il distruggidocumenti ed estrarre la spina di rete.

La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante esta operazione non deve penetrare acqua nell'apparecchio.

Controllare il funzionamento dell'interruttore dello sportello:

Avvertimento!

Se si rilevano discordanje rispetto al seguente svolgimento del funzionamento, specnere il distruggidocumenti, estrarre la spina di alimentazione e informare il servizio clienti.

• Inserire la spina di alimentazione e accendere il distruggidocumenti.
• Introduire un foglio di carta e aprire lo sportello frontale nelle il foglio viene inserito.
  Il meccanismo di taglio deve essere immedi- diatamente disattivato e si deve accendere la visualizzazione "sportello aperto".
• Chiudere lo sportello.
  Il meccanismo di taglio non deve essere riavviato.
• Estrarre la carta dall'apertura di alimentazione. La fotocellula non deve essere coperta.
• Spagnere e accendere nuovamente la macchina.

  Quando si introduce la carta il meccanismo di taglio si avvia.

Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo anni svuotamento del contentatore per materiali di taglio (solo per particelle):

• Spruzzare l'olio speciale per il blocco di taglio sui cilindri a coltelli per tutte la larghezzaattraverso I'apertura di alimentazione della carta.
• Fare girare i cilindri a coltello in indietro a vuoto per diverse volte () .

  La polvere e le particelle di carta si staccano.

8 Dati tecnici

Tipodi taglio Strisce Particelle
Grandezza di taglio (mm) 5,8 3,9 3,9 x 40 1,9	x 15 0,78 x	11 1 x 5
Grado di sicurezza DIN 32757 - 1 2 2 3 4 5	Level	6*
Capacità di taglio (fogli), DIN A4 70g/m280 g/m2	40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Velocità di taglio	126 mm/s		135 mm/s
Peso	48 kg		56 - 58 kg
Livello sonoro (corsa a vuoto / carico)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Larghezza di lavoro	400 mm
Collegamento	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Potenza con numero di fogli max	1400 W
Modalità di funzionamento	Funzionamento continuo
Condizioni ambientali in funzionamento:temperatureumidità dell'aria relativaAltezza sopra il l.d.m	da -10 °C a +40 °CMax 90 %, penZA condensa max 2000 m
Dimensioni largh x prof x alt (mm)	595 x 510 x 915
Capacità del contentatore di raccolta	148 I

• Specifi che Geha

Dichiarazione di Conformità CEE

Il produttore HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen con la presente dichiara che la macchina menzionata in alto
distruggidocumenti Geha top secret 390

sulla base della sua concezione e struttura nella versione messa sul mercato alla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:

Direttiva Macchine 2006 / 42 / CE direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

Norme e specifiche tecniche applicate:

EN 55014-1:2006 EN 61000-4-2:1995 +A1:1998 +A2:2001
EN 61000-3-2:2006 EN 61000-4-4:1995 +A1:2001 +A2:2001
EN 61000-3-3:1995 + A1:2001 + A2:2005 EN 61000-4-5:1995 + A1:2001
EN55014-2:1997+A1:2001 EN61000-4-6:1996+A1:2001
EN 13849-1 EN 61000-4-11:1994 + A1:2001
EN 60950-1:2006

Delegato per la stesura della documentazione tecnica:

Rolf Gasteier - Direttore tecnico

La conformità del modello della macchina ai requisiti della Direttiva Macchine CE è stata verificata da: l'aministrazione della commissione tecnica e l'ente di controllo e di certificazione c/o l'Associazione di categoria amministrativa, Deelbögenkamp 4, D-22297 di Amburgo.

Questa agenza di controllo è competente ai sensi dell'appendice XI della Direttiva Macchine CE.
