Produkttyp	Dokumentförstörare för papper, kreditkort, disketter och CD-skivor
Märke	GEHA
Modell	Top Secret 390 S6
Mått (B x D x H)	595 x 510 x 915 mm
Vikt	48 kg (remskärning) / 56-58 kg (korskärning)
Strömförsörjning	230 V, 50 Hz / 100 V, 50/60 Hz / 115 V, 60 Hz
Maximal effekt	1400 W
Tillgänglig skärtyp	Remskärning (5,8 mm eller 3,9 mm) / Korskärning (3,9x40, 1,9x15, 0,78x11, 1x5 mm)
Skärkapacitet (70 g/m²)	40-42 ark (remsa 5,8 mm) till 7-8 ark (korskärning 1x5 mm)
Skärhastighet	126 mm/s (remsor) / 135 mm/s (korskärning)
Arbetsbredd	400 mm
Ljudnivå	60 dB(A) tomgång, 60-70 dB(A) vid belastning (remsor) / 60 dB(A) tomgång, 70-80 dB(A) vid belastning (korskärning)
Driftsätt	Kontinuerlig drift
Behållarvolym	148 liter
Säkerhetsnivå (DIN 32757)	2 till 5, Level 6*
Garanti	2 år på apparaten, 10 år på knivaxlarna (utom nivå 5 och Level 6)
Huvudfunktioner	Automatisk start med fotocell, automatisk stopp, fram/back-knapp, skydd mot pappersstopp, detektering av full behållare och öppen lucka
Underhåll och rengöring	Olja regelbundet skärenheten med specialolja; rengör utsidan med en mjuk trasa och tvålvatten
Säkerhet	Omedelbart stopp om luckan är öppen eller vid överbelastning, skydd mot främmande föremål och hår
Reservdelar och reparationsmöjligheter	Avfallspåse (art.nr 1.442.995.000), specialolja 250 ml (art.nr 1.235.997.403) finns; underhåll av Pelikans kundtjänst
Allmän information	CE-certifierad, standarder EN 55014, EN 61000, EN 13849-1, EN 60950-1

Vanliga frågor - Top Secret 390 S6 GEHA

Vilken typ av skärning erbjuder Top Secret 390 S6 ?

Denna dokumentförstörare erbjuder flera skärningsalternativ: remskärning (5,8 mm eller 3,9 mm) och korskärning (3,9x40 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm). Säkerhetsnivån varierar beroende på skärtyp, från nivå 2 till nivå 6*.

Hur många ark kan jag förstöra på en gång ?

Kapaciteten beror på skärtypen: för remskärning 5,8 mm kan den förstöra 40 till 42 ark av 70 g/m². Vid finaste korskärning (1x5 mm) är kapaciteten 7 till 8 ark. Se egenskapstabellen för andra typer.

Vad gör jag vid pappersstopp ?

Om den röda lampan tänds backar skärenheten automatiskt i cirka 2 sekunder. Ta bort papperet från öppningen. Om nödvändigt, tryck kort på På/Stopp/Back i nedre läget flera gånger för att rensa fotocellen. Minska sedan antalet ark.

Hur tömmer jag avfallsbehållaren ?

Stäng av apparaten och dra ur kontakten. Ta bort den fulla påsen och ersätt med en ny. Packa inte partiklarna för att undvika att skada skärmekanismen. Behållaren har en kapacitet på 148 liter.

Apparaten startar inte, varför ?

Kontrollera att frontluckan är ordentligt stängd (den röda lampan tänds om den är öppen). Se till att behållaren inte är full. Om motorn har överhettats, låt den svalna i 15–20 minuter innan du startar igen.

Kan jag förstöra häftklamrar och gem ?

Ja, den robusta skärmekanismen klarar häftklamrar och gem, förutom för maskiner med säkerhetsnivå Level 6 (1x5 mm) där de måste tas bort.

Vilken garanti har denna dokumentförstörare ?

Apparaten har en garanti på 2 år. Knivaxlarna är garanterade i 10 år (förutom för modeller med säkerhetsnivå 5 och Level 6). Skador orsakade av felaktig användning täcks inte.

Hur underhåller jag skärenheten ?

Olja regelbundet skärcylindrarna genom att hälla specialolja över hela inmatningsöppningens bredd, kör sedan flera gånger tomgång i backläge. Upprepa detta varje gång du tömmer uppsamlaren eller om det blir bullrigt.

Kan jag förstöra CD-skivor och disketter ?

Ja, använd den särskilda inmatningsslitsen på apparatens ovansida. Den är utformad för att skydda mot splitter. Följ de tillåtna skärtyperna (se manualen). Kreditkort kan också förstöras.

Hur rengör jag utsidan på dokumentförstöraren ?

Stäng av och dra ur kontakten. Använd en mjuk trasa och icke frätande tvålvatten. Undvik att vatten tränger in i apparaten. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

BRUKSANVISNING Top Secret 390 S6 GEHA

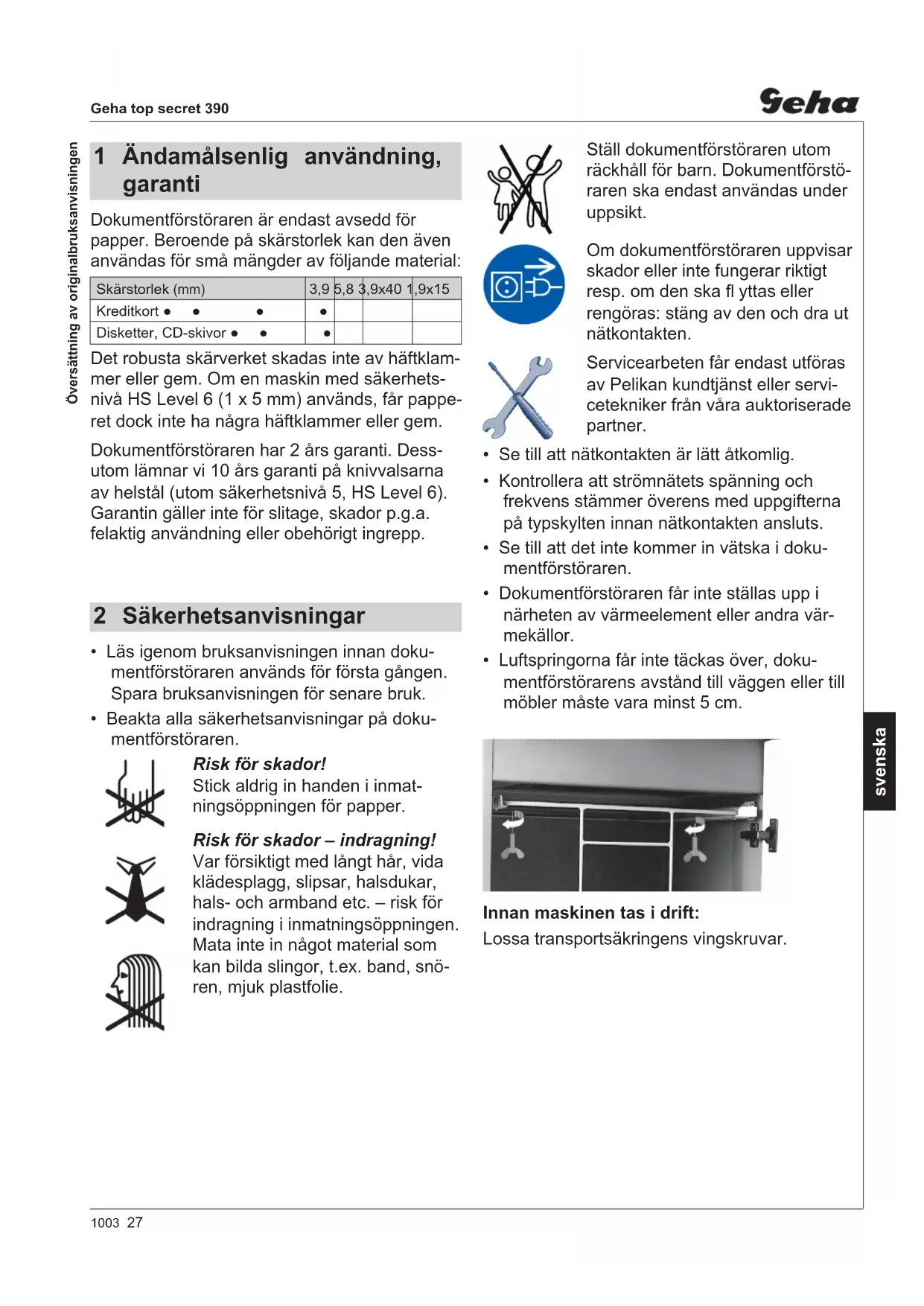

1 Ändamåsenlig användning, garanti

Dokument Förstöraren ar endast avsedd for papper. Beroende på skärstorlek kan den även anvandas for små mangder av foljande material:

Skärstorlek (mm)	3,9	5,8	3,9x40	1,9x15
Kreditkort	●	●
Disketter, CD-skivor	●	●

Det robusta skärverket skadas inte av haftklammer aller gem. Om en maskin med sakerhetsniva HS Level 6 (1 x 5 mm) anvands, fär pappernet dock inte ha nagra haftklammer aller gem.

Dokument Förstöraren har 2 Års garanti. Dessutom lämnar vi 10 Års garanti på knivvalsarna av helstål (utom sakerhetsniva 5, HS Level 6). Garantin gäller inte for slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Var forsiktigt med langt hare, vida kladesplagg, slipsar, halsdukar, hals- och armband etc. - risk for indragning inmatningsoppningen. Mata inte in nagot material som kan bildaslingor,t.ex-band, snoren,mjuk plastfolie.

Stall dokumentforstoraren utom rackhall for barn. Dokumentforstoraren ske endast anvandas under uppsikt.

Omdokumentforstorarenuppvisar skadorllerinte fungerar riktigt resp. om den sca flyttas ellerengoras: stang av den och dra ut natakontakten.

Servicearbeten fär endast utforas av Pelikan kundtjänst eller servicetekniker frän vara auktoriserade partner.

• Se till att nätkontakten ar lätt atkomlig.
• Kontrollera att stromnatets spanning och frekvens stammer overens med uppgifterna på typskylten innan nätkontakten ansluts.
• Se till att det intekommen in vätska i dokument Förstöraren.
• Dokument Förstöraren fär inte ställas upp i narheten av varmeelement aller andra varmekällor.
• Luftspringorna fär inte täckas over, dokument Förstörarens avstand till vöggen aller till möbler maste vara minst 5 cm.

Innan maskinen tas i drift:

Lossa transportsakringens vingskruvar.

3 Oversikt

1 Lucka
2 Inmatningsöppning
3 Inmatningsoppning for disketter och CD-skivor
4 Sakerhetsanvisningar
5 LED

Dokumentforstöraren ar driftklar.
Pappersstockning / Overbelastad motor

Papperbehällaren full / Dörrkontakt avbru- ten
6 Vippbrytare

▲:pa
: av, retur

4 Leveransomfang

• Dokumentfürstörare fürpackad i kartong, klar für anslutning
• 5 st sidoveckade sacker
  En fl aska specialolja for skärblocket 150 ml (Nedskärning till partiklar)
  Bruksanvising

Tillbehör:

• Sidoveckade sacker Beställnr. 1.442.995.000
  Flaska specialolja for skärblocket I (250 ml) Beställnr. 1.235.997.403

5 Handhavande

Tillslagning av dokumentforstöraren

Tryck in vippbrytarens
Vippbrytaren hakar i.
Den gröna LED lyser.

Dokumentforstöraren ar driftclar.

Skärning av papper

Mata in papper. Skärkapacitetse se „Tekniska data".
Sondertuggningen startas via en fotocell i inmatningsoppningen.

Papperet dras in i skärverket och forstör.
När inmatningsöppningen ar friigen stannar skärverket automatiskt after ca 3 sec. och atergart till viloläge.

Förstöring av CD-skivor och disketter (se „Ändamåsenlig användning“)

Skjut in CD-skivor och disketter genom slitsen pa sakerhetsdelen. Den skyddar mot fl isor.

Fråslagning av dokument Förstöraren

Tryck kort pa vippbrytarens Vippbrytaren atergar till nollage.

6 Störningsåtgård

Pappersstopp

För mycket papper har matas in pa en gang.

Symbolen lyser rott.
Skärverket går automatiskt ca 2 sekunder (bakat).
Dra ut papperet.

OBSERVERA! Tryck inte omväxlande på vippbrytarens - fram-tillbaka. Skärvarket kan forstöras.

• Tag ut papperet ur inmatningsöppenningen.

Om papperet sitter for langt ner och inte kan tas ut: Tryck fl era ganger kort after varandra pa knappen,

V. Fotocellen maste vara fri.

Kvittera störningen genom att stänga av och slå på maskinen en gang.
- Halvera den inmatande mängden.
Tryck in vippbrytarens
- Fortsatt att mata in papper.

Papperbehällaren full

Töm genast pappersbehällaren när den ar full. Annars kan skärverket utsattas for Funktionstörningar när du fortssätter att mata in papper.

Stang av dokumentforstoraren genom att trycka latt pa vippbrytaren, pos.
- Byt uppsamlingssäcken. Span in en ny uppsamlingssäck.

Dorrkontakt avbruten

Symbolen lyser rott.
Dokumentfürstöraren slås av.
- Stäng frontlukkan.

Vid andra störningar: kontrollera om motorn har überbelastats innan du kontaktar var kundservice.

Låt dokument Förstöraren svalna ca 15 - 20 minu-ter innan den startasigen.

7 Rengöring och unterhäll

Stäng av dokument Förstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten for rengöringen. Det fär inte komma in vatten i apparaten.

Om du faststaller avvikelser fran foljande funktionsforlopp: stang av dokumentforstoraren, dra ut natakften och kontakta kundtjanst.

• Stick in nätkontakten och slå på dokument Förstöraren.
• Mata in ett pappersark och öppna framdörren samtidigt som arket matas in.

Skärverket maste genast stanna och symbo- len "dorr oppen" maste lysa.
Stangdorren.
Skärverket fär inte startaigen.
- Dra ut pappersarket ur inmatningsöppningen. Fotocellen maste vara fri.
- Stäng av maskinen och slå på den igen.
När papperet matas in startup skärverket.

Smorj skarverket med olja om skarkapaciteten minskar, vid oljud, aller after varje tomning av behallaren (endast partiklar):

Spruta specialoljan for knivblock over hela knivaxlarnas bredd; spruta genom inmatningsoppningen.
- Lat skärverket gå tillbaka fl era gänger utan pappersinmatning. (▼)

Pappersdamm och partiklar lossnar.

8 Tekniska data

Skärssätt Nedskör. till strimlor Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,7	78 x 11 1 x 5
Säkerhetsnivå DIN 32757 - 1	2	2	3	4	5	Level 6*
Skärkapacitet (ark), DIN A4 70 g/m280 g/m2	40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Skärhastighet	126 mm/s		135 mm/s
Vikt	48 kg		56 - 58 kg
Ljudnivå (tomgang / last)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Arbetsbredd	400 mm
Anslutting	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Effekt vid max. antal ark	1400 W
Driftsätt	Ständig körning
Omgivningsförhällande für drift:
Temperatur	-10 °C till +40 °CMax. 90 %, ej kondenserande
Relative luftfuktigkeit
Höjd over havet	max. 2 000 m
Mätt b x d x h (mm)	595 x 510 x 915
Uppsamlingssäckens volym	148 l

• Geha-specifi kation

EG-forsakran om overensstammelse

Tillverkaren HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen intygar harned att nedan angiven maskin dokumentforstöraren Geha top secret 390

genom sin konstruktion och utformning och i det av oss levererade utforande uppyller de grundlaggande sakerhetsoch halsokraven i nedanstäende EG-direktiv:

Maskindirektivet 2006 / 42 / EG

EMC-directivet 2004 / 108 / EG

Tillampade standarder och tekniska specifikationer:

EN 55014-1:2006
EN 61000-4-2:1995 + A1:1998 + A2:2001
EN 61000-3-2:2006
EN 61000-4-4:1995 + A1:2001 + A2:2001
EN 61000-3-3:1995 + A1:2001 + A2:2005
EN 61000-4-5:1995 + A1:2001
EN 55014-2:1997 +A1:2001
EN 61000-4-6:1996 + A1:2001
EN 13849-1
EN 61000-4-11:1994 + A1:2001
EN 60950-1:2006

Ansvarig for sammanställning av de tekniska handlingarna:

Provningsanlaggningen ar ett anmalt provningsorgan enligt bilaga XI till EU-maskindirektivet.
