Produkttyp	Professionell dokumentförstörare
Märke	GEHA
Modell	Top Secret 400 S6
Skärtyp	Remsskärning (5,8 mm eller 3,9 mm) eller korsskärning (3,9x50 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm)
Säkerhetsnivå (DIN 32757)	2 till 5 + Level 6 (Geha-specifikation)
Skärkapacitet (80 g/m²)	Upp till 53 ark (remskärning) eller 7-8 ark (Level 6)
Skärhastighet	100 mm/s (remskärning) / 110 mm/s (korsskärning)
Arbetsbredd	400 mm
Behållarvolym	146 liter
Mått (L x B x H)	595 x 470 x 990 mm
Vikt	74 kg (remskärning) / 82 kg (korsskärning)
Strömförsörjning	230 V, 50 Hz (andra versioner finns)
Nominell effekt	2100 W
Ljudnivå	60 dB(A) tomgång / 68-75 dB(A) belastning
Driftsätt	Kontinuerlig drift (automatisk start/stopp)
Förstörbara material	Papper, häftklamrar, gem, kreditkort, CD, diskett, DAT-kassetter (beroende på modell)
Säkerhet	Säkerhetsbrytare på dörr och lucka; stänkskydd; automatisk stopp vid papperstockning eller öppen dörr
Underhåll	Olla skärenheten regelbundet med specialolja; rengör med mjuk trasa och tvålvatten
Reservdelar	Strimlingspåsar (ref. 1.442.995.000), specialolja 250 ml (ref. 1.235.997.403)
Garanti	2 år på maskin, 10 år på knivaxlar (förutom nivå 5 och Level 6)
Leveransinnehåll	Förstörare, 5 strimlingspåsar, 1 flaska olja, bruksanvisning

Vanliga frågor - Top Secret 400 S6 GEHA

Vilka typer av dokument kan jag förstöra med Top Secret 400 S6?

Du kan förstöra papper, häftklamrar, gem, kreditkort, CD, disketter och DAT-kassetter, beroende på skärtypen på din modell.

Vad gör jag vid papperstockning?

Förstöraren backar automatiskt. Använd vid behov backknappen (pil med streck) för att ta bort papperet. Dela bunten och mata in arken ett och ett. OBS: växla inte mellan framåt- och backknappar för att undvika att skada mekanismen.

Hur underhåller jag skärenheten?

Olla skärenheten regelbundet med den medföljande specialoljan, särskilt när prestandan minskar eller efter varje tömning av behållaren. Injicera oljan över hela bredden av inmatningsöppningen, kör sedan maskinen framåt och bakåt utan papper.

Vad betyder det röda lyset?

Rött ljus kan indikera flera tillstånd: full behållare, öppen frontlucka, motoröverhettning eller papperstockning. Se bruksanvisningen för att identifiera det exakta problemet. Vanligtvis stannar maskinen automatiskt och ett specifikt meddelande visas.

Kan jag förstöra CD eller kreditkort?

Ja, men endast i avsedda slitsar. För korsskärningsmaskiner, fäll ner säkerhetsanordningen och använd kontinuerlig drift. För remsskärningsmaskiner, mata in dem direkt i huvudslitsen.

Vilken är den maximala arkkapaciteten per omgång?

Det beror på skärtypen: för papper 80 g/m², räkna med upp till 53 ark vid remsskärning, och 7 till 35 ark vid korsskärning beroende på säkerhetsnivå.

Förstöraren stannar under användning, vad gör jag?

Kontrollera om frontluckan är ordentligt stängd, om behållaren inte är full, eller om motorn inte har överhettats. Låt den svalna i 15-20 minuter om det behövs. Åtgärda problemet och slå på maskinen med huvudströmbrytaren.

Kan jag använda vanliga soppåsar istället för specialpåsar?

Nej, det rekommenderas att använda originalstrimlingspåsar (ref. 1.442.995.000) för att säkerställa korrekt funktion av nivåsensorn och undvika skador.

Hur rengör jag utsidan av förstöraren?

Stäng av maskinen och dra ut kontakten. Rengör med en mjuk trasa och icke-korrosivt tvålvatten. Se till att ingen vätska tränger in i maskinen.

Vilken är garantitiden?

Garantin är 2 år på hela maskinen och 10 år på knivaxlarna (förutom säkerhetsnivå 5 och Level 6). Normalt slitage och skador orsakade av felaktig användning täcks inte.

BRUKSANVISNING Top Secret 400 S6 GEHA

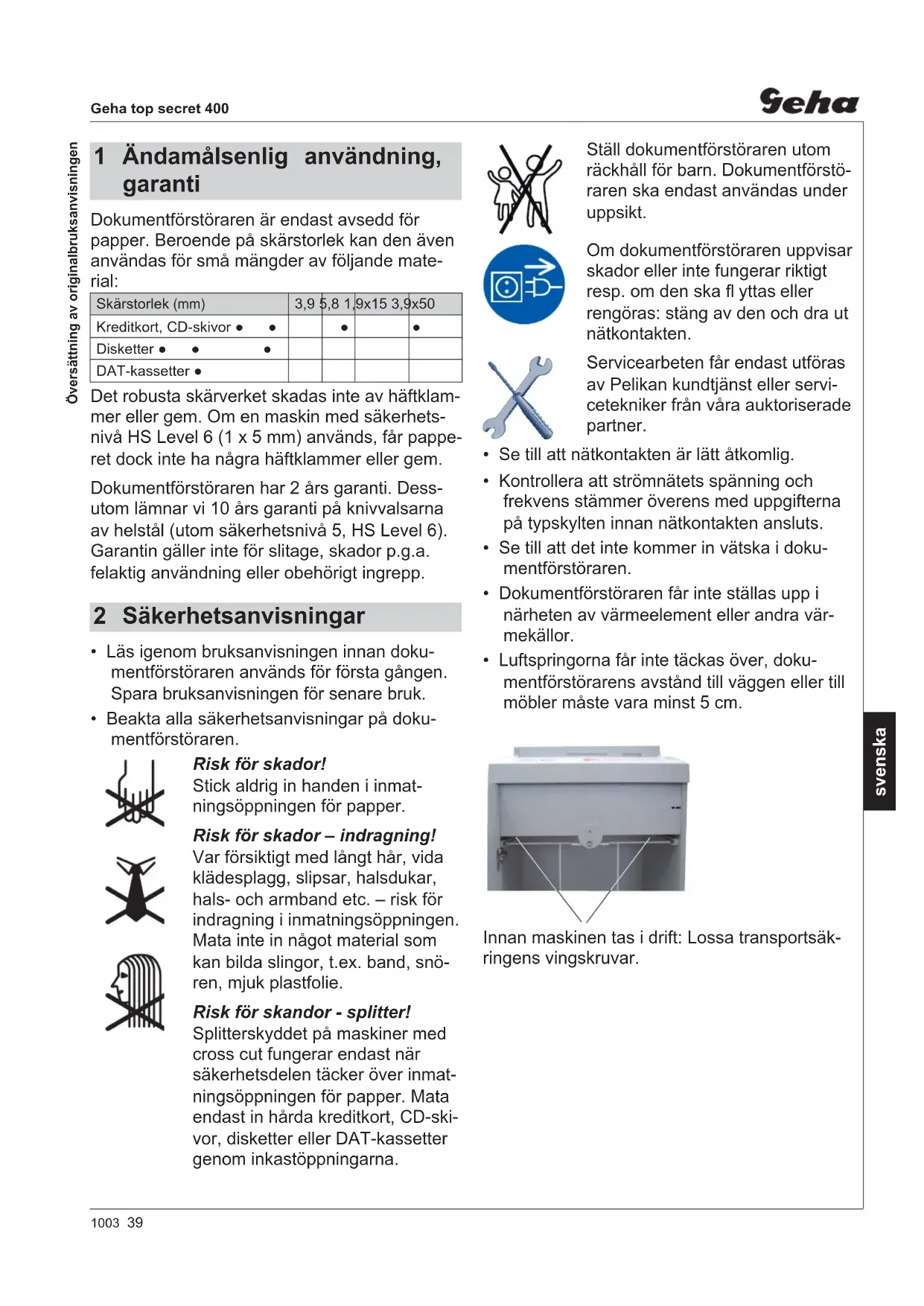

1 Ändamålsenlig användning, garanti

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm)	3,9	5,8	1,9	x15	3,9	x50
Kreditkort, CD-skivor ● ●			●			●
Disketter ● ● ●
DAT-kassetter ●

Det robusta skärverket skadas inte av häftklammer eller gem. Om en maskin med säkerhetsnivå HS Level 6 (1 x 5 mm) används, får papperet dock inte ha några häftklammer eller gem.

Dokumentförstöraren har 2 års garanti. Dessutom lämnar vi 10 års garanti på knivvalsarna av helstål (utom säkerhetsnivå 5, HS Level 6). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

• Läs igenom bruksanvisningen innan dokumentförstöraren används för första gången. Spara bruksanvisningen för senare bruk.
• Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador!

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skandor - splitter!

Splitterskyddet på maskiner med cross cut fungerar endast när säkerhetsdelen täcker över inmatningsöppningen för papper. Mata endast in hårda kreditkort, CD-skivor, disketter eller DAT-kassetter genom inkastöppningarna.

Ställ dokumentförstöraren utom räckhåll för barn. Dokumentförstöraren ska endast användas under uppsikt.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

Servicearbeten får endast utföras av Pelikan kundtjänst eller servicetekniker från våra auktoriserade partner.

• Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
• Se till att det inte kommer in vätska i dokumentförstöraren.
• Dokumentförstöraren får inte ställas upp i närheten av värmeelement eller andra värmekällor.
• Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

1 Säkerhetsanvisningar
2 Inspektionslucka
3 Inmatningsöppning för papper Säkerhetsdel / splitterskydd
4 Huv
5 Folietangenter
6 Huvudströmbrytare
7 Typskylt
8 Varningsdekal
9 Underskåp
10 Bockrulle
11 Brytrulle
12 Lucka

Folietangenter

Startknappen

används för att starta dokumentförstöraren. Skärverket förl yttas i inmatningsriktningen.

Stoppknappen

används för att stanna skärverket. Dokumentförstöraren är i standbyläge.

Reverseringsknappen

används för att ändra skärverkets riktning (bakåt).

Driftklar

grön lysdiod

Säck full

röd lysdiod

Pappersstopp – elmotorn överbelastad

röd lysdiod

Dörr öppen

röd lysdiod

4 Handhavande

Tillslagning av dokumentförstöraren

- Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „I“.

▶ Den gröna LED lyser.
▶ Dokumentförstöraren är driftklar.

Anvisning

På frontluckan och på luckan på apparatens översida fi nns det säkerhetsbrytare. Apparaten kan endast sättas igång när luckorna är stängda.

Skärning av papper

• Mata in papper (skärproduktivitet se „Tekniska data“).

  Söndertuggningen startas via en fotocell i inmatningsöppningen.
  När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Frånslagning av dokumentförstöraren

- Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

Dokumentförstöraren kan även startas med den gröna pilknappen:

• Kort tryckning:
  Skärverket startar.
  Automatiskt stopp ca 3 s efter den sista pappersinmatningen, eller manuell avstängning med stoppknappen.

• Lång tryckning (längre än 2 s):

Ständig körning utan fotocell-funktion. Skärverket går tills det stängs av med stopp-knappen.

Skärning av CD-skivor, disketter eller DAT-kassetter:

Fäll ned säkerhetsdelen (endast för skärstorlek 3,9x50 mm och 1,9x15 mm), ställ maskinen på ständig körning och mata in materialet genom inkastöppningen.

endast vid skärstorlek

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Disketter Kreditkort + CD-skivor

Sedra top secret 400 A 安全堂

endast vid skärstorlek

3,9x50 mm

DAT-kassetter

Sulco top secret 400 单击不复选

I stimlare matas CD-skivor, kreditkort eller kassetter in direkt i inmatningsöppningen för papper.

5 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

▶Dokumentförstörarenblockerad.

▶ Den röda lysdioden (LED) på folie-tangentbordet blinkar.

▶ Dokumentförstöraren backar automatiskt.

OBSERVERA!

Tryck inte den streckade pilknappen och den gröna pilknappen växelvis framåt-bakåt. Skärverket kan skadas.

- Drag ut papperet ur pappersinmatningsöppningen.

Om inte allt material matas ut:

▶ Papperet skjuts ut.

- Tag ut papperet. Skärverket blir lätt åtkomligt när luckan på översidan öppnas.

AKTA!

Knivvalsarna kan förorsaka skärskador även när maskinen är avstängd. Stick inte in handen i skärverket!

- Dela pappersstapeln i två delar. Mata in dem efter varandra.

- Skärningen startas igen med den gröna pilknappen eller via fotocellen (pappersinmatning).

Elmotor överhettad

▶ Symbolen på manöverpanelen lyser rött.

▶ Dokumentförstöraren stoppas automatiskt.

- Låt dokumentförstöraren avkyla i ca 15-20 minuter.

Frontluckan öppen

▶ Symbolen på manöverpanelen lyser rött.
▶ Dokumentförstöraren stoppas automatiskt.
- Stäng frontlukkan.

Märk

Om dörren öppnas när skärverket är igång måste dokumentförstöraren startas med den gröna knappen igen när dörren har stängts.

Uppsamlingssäcken full

▶ Symbolen på manöverpanelen lyser rött.
Dokumentförstöraren stoppas automatiskt.

Märk

Skärverket kan reverseras (knapp "retur" (bakåt)) även när behållaren är full.

- Byt uppsamlingssäcken.

OBSERVERA!

Töm alltid uppsamlingssäcken när den är full, annars kan det uppstå funktionsstörningar på skärverket om ytterligare skärningar aktiveras.

6 Rengöring och underhåll

Stäng av dokumentförstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera dörrbrytarens funktion

Varning!

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

• Stick in nätkontakten och slå på dokumentförstöraren.
• Mata in ett pappersark och öppna framdörren samtidigt som arket matas in.

Skärverket måste genast stanna och symbolen "dörr öppen" måste lysa.
- Stäng dörren.
▶ Skärverket får inte starta igen.
- Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.
- Stäng av maskinen och slå på den igen.
När papperet matas in startar skärverket.

DON'T FORGET

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren:

• Spruta in specialolja för skärblock genom inmatningsöppningen; spruta över hela inmatningsöppningens bredd.
• Låt skärverket gå fram och tillbaka fl era gånger utan pappersinmatning.
  Pappersdamm och partiklar löses från skärverket.

7 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning, kartong på poolpall försedd med förpackningsband
• 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket I
• Bruksanvisning

Tillbehör

• Sidoveckade säckar Beställnr. 1.442.995.000
• Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

8 Tekniska data

Skärsätt Nedskär. till strimlor Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,7		8 x 11 1 x 5
Säkerhetsnivå DIN 32757 – 1		2	2	3	4	5	Level 6*
Skärkapacitet (ark), DIN A4	70 g/m2	65 - 67	48 - 50	38 - 40	26 - 28	17 - 19	9 - 10
	80 g/m2	51 - 53	38 - 40	33 - 35	20 - 22	12 - 14	7 - 8
Skärhastighet		100 mm/s			110 mm/s
Vikt		74 kg		82 kg
Ljudnivå (tomgång / last)		60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Arbetsbredd		400 mm
Anslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal ark		2100 W
Driftsätt		Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet		-10 °C till +40 °Cmax. 90 %, ej kondenserandemax. 2 000 m
Mått b x d x h (mm)		595 x 470 x 990
Uppsamlingssäckens volym		146 l

* Geha-specifi kation

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren Geha top secret 400 genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Maskindirektivet 2006 / 42 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifikationer:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001
• EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Ansvarig för sammanställning av de tekniska handlingarna:

Provningsanläggningen är ett anmält provningsorgan enligt bilaga XI till EU-maskindirektivet.
