Ürün Tipi	Profesyonel Belge İmha Makinesi
Marka	GEHA
Model	Top Secret 400 S6
Kesim Tipi	Şerit kesim (5,8 mm veya 3,9 mm) veya çapraz kesim (3,9x50 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm)
Güvenlik Seviyesi (DIN 32757)	2 ila 5 + Level 6 (Geha spesifikasyonu)
Kesim Kapasitesi (80 g/m²)	53 yaprağa kadar (şerit kesim) veya 7-8 yaprak (Level 6)
Kesim Hızı	100 mm/s (şerit kesim) / 110 mm/s (çapraz kesim)
Çalışma Genişliği	400 mm
Hazne Hacmi	146 litre
Boyutlar (G x D x Y)	595 x 470 x 990 mm
Ağırlık	74 kg (şerit kesim) / 82 kg (çapraz kesim)
Elektrik Beslemesi	230 V, 50 Hz (diğer versiyonlar mevcut)
Nominal Güç	2100 W
Ses Seviyesi	60 dB(A) boşta / 68-75 dB(A) yükte
Çalışma Modu	Sürekli çalışma (otomatik açma/kapama)
İmha Edilebilir Malzemeler	Kağıt, zımba teli, ataç, kredi kartı, CD, disket, DAT kaset (modele göre)
Güvenlik	Kapak ve sürgü üzerinde güvenlik anahtarları; sıçramalara karşı koruma; sıkışma veya kapak açıkken otomatik durma
Bakım	Kesim ünitesini düzenli olarak özel yağ ile yağlayın; yumuşak bir bez ve sabunlu su ile temizleyin
Yedek Parçalar	Kırpıntı torbaları (ref. 1.442.995.000), özel yağ 250 ml (ref. 1.235.997.403)
Garanti	2 yıl cihaz, 10 yıl bıçak milleri (Seviye 5 ve Level 6 hariç)
Teslimat İçeriği	İmha makinesi, 5 adet kırpıntı torbası, 1 şişe yağ, kullanım kılavuzu

Sık sorulan sorular - Top Secret 400 S6 GEHA

Top Secret 400 S6 ile hangi tür belgeleri imha edebilirim?

Kağıt, zımba teli, ataç, kredi kartı, CD, disket ve DAT kasetlerini, modelinizin kesim tipine bağlı olarak imha edebilirsiniz.

Kağıt sıkışması durumunda ne yapmalıyım?

İmha makinesi otomatik olarak yön değiştirecektir. Gerekirse, kağıdı çıkarmak için geri vites tuşunu (kesikli ok) kullanın. Yığını bölün ve yaprakları tek tek yerleştirin. Dikkat: mekanizmaya zarar vermemek için ileri ve geri tuşlarına art arda basmayın.

Kesim ünitesinin bakımı nasıl yapılır?

Özellikle performans düştüğünde veya hazne her boşaltıldığında, kesim ünitesini verilen özel yağ ile düzenli olarak yağlayın. Yağı giriş açıklığının tüm genişliğine püskürtün, ardından cihazı kağıtsız olarak ileri ve geri çalıştırın.

Kırmızı ışığın yanması ne anlama gelir?

Kırmızı ışık birkaç durumu gösterebilir: hazne dolu, ön kapak açık, motor aşırı ısınmış veya sıkışma. Sorunu belirlemek için kullanım kılavuzuna bakın. Genellikle cihaz otomatik olarak durur ve belirli bir mesaj görüntülenir.

CD veya kredi kartlarını imha edebilir miyim?

Evet, ancak yalnızca bunun için ayrılmış yuvalarda. Çapraz kesim makinelerinde güvenlik tertibatını kaldırın ve sürekli çalışma modunu kullanın. Şerit kesim makinelerinde doğrudan ana yuvaya yerleştirin.

Bir seferde maksimum kaç yaprak imha edilebilir?

Bu kesim tipine bağlıdır: 80 g/m² kağıt için şerit kesimde 53 yaprağa kadar, çapraz kesimde ise güvenlik seviyesine bağlı olarak 7 ila 35 yaprak.

İmha makinesi kullanım sırasında duruyor, ne yapmalıyım?

Ön kapağın tam kapalı olup olmadığını, haznenin dolu olmadığını veya motorun aşırı ısınmadığını kontrol edin. Gerekirse 15-20 dakika soğumaya bırakın. Sorunu çözdükten sonra ana şalterle cihazı tekrar açın.

Özel torbalar yerine normal çöp torbası kullanabilir miyim?

Hayır, seviye sensörünün düzgün çalışmasını sağlamak ve hasarı önlemek için orijinal kırpıntı torbalarının (ref. 1.442.995.000) kullanılması önerilir.

İmha makinesinin dış yüzeyi nasıl temizlenir?

Cihazı kapatın ve fişi çekin. Korozif olmayan sabunlu su ve yumuşak bir bezle temizleyin. İçeriye herhangi bir sıvı girmemesine dikkat edin.

Garanti süresi nedir?

Garanti, cihazın tamamında 2 yıl ve bıçak millerinde 10 yıldır (güvenlik seviyesi 5 ve Level 6 hariç). Normal aşınma ve yanlış kullanımdan kaynaklanan hasarlar kapsam dışıdır.

KULLANIM KILAVUZU Top Secret 400 S6 GEHA

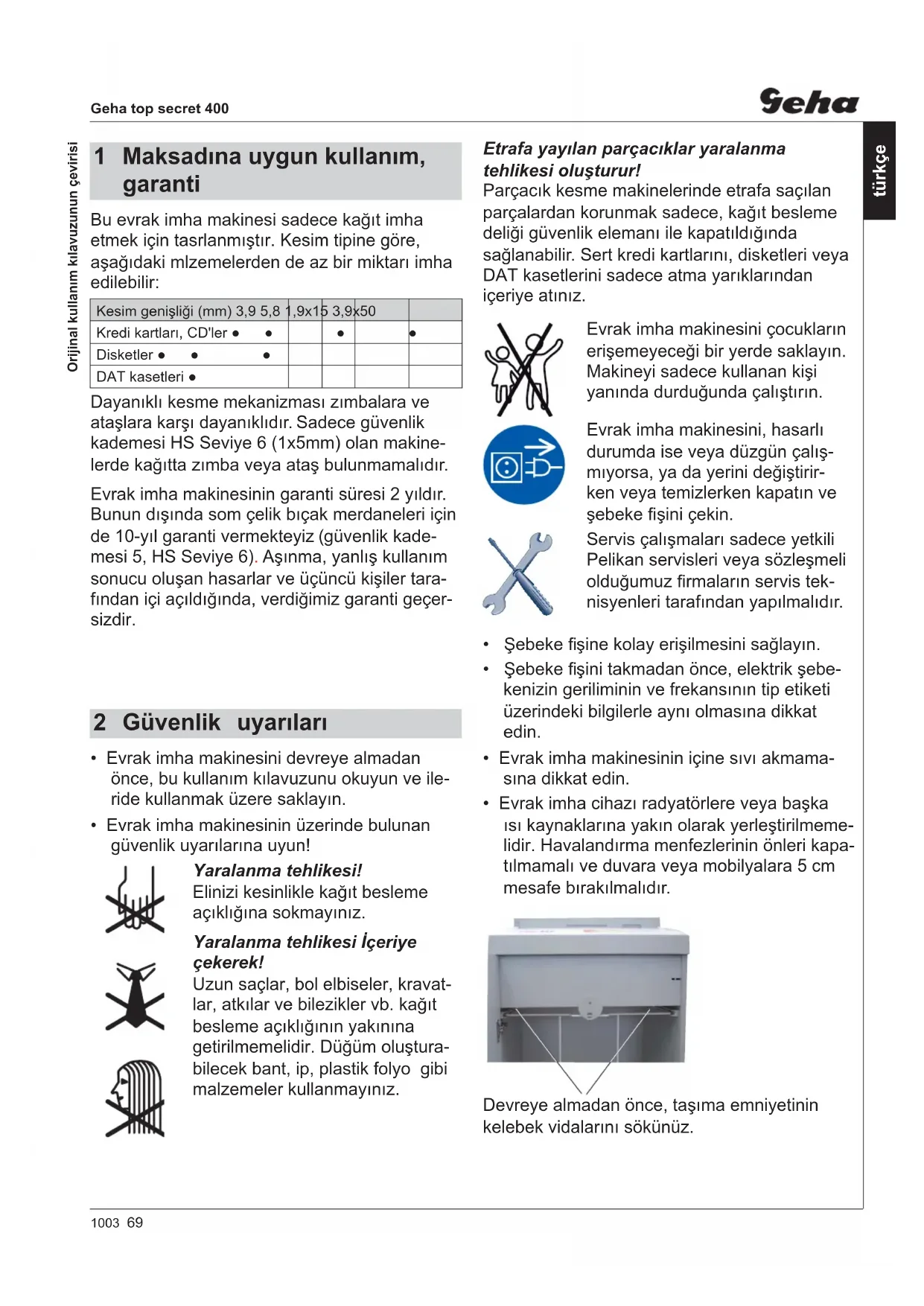

1 Maksadına uygun kullanım, garanti

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 3,9 5,8	1,9x1	5 3,9x50
Kredi kartları, CD'ler ● ●		●
Disketler ● ● ●
DAT kasetleri ●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece güvenlik kademesi HS Seviye 6 (1x5mm) olan makinerde kağıtta zimba veya ataş bulunmamalıdır.

Evrak imha makinesinin garanti süresi 2 yıldır. Bunun dışında som çelik biçak merdaneleri için de 10-yıl garanti vermekteyiz (güvenlik kade-mesi 5, HS Seviye 6). Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçer-sizdir.

2 Güvenlik uyarıları

• Evrak imha makinesini devreye almadan önce, bu kullanım kılavuzunu okuyun ve ile-ride kullanmak üzere saklayın.
• Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun!

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Etrafa yayılan parçacıklar yaralanma tehlikesi oluşturur!

Parçacık kesme makinelerinde etrafal saçılan parçalardan korunmak sadece, kağıt besleme deliği güvenlik elemanı ile kapatıldığında sağlanabilir. Sert kredi kartlarını, disketleri veya DAT kasetlerini sadece atma yarıklarından içeriye atınız.

Evrak imha makinesini çocukların erişemeyeceği bir yerde saklayın. Makineyi sadece kullanan kişi yanında durduğunda çalıştırın.

Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke fişini çekin.

Servis çalışmaları sadece yetkili Pelikan servisleri veya sözleşmeli olduğumuz firmaların servis teknisyenleri tarafından yapılmalıdır.

• Şebeke fişine kolay erişilmesini sağlayın.
• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
• Evrak imha makinesinin içine sıvı akmamasına dikkat edin.
• Evrak imha cihazı radyatörlere veya başka ısı kaynaklarına yakın olarak yerleştirilmemelidir. Havalandırma menfezlerinin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.

Devreye almadan önce, taşıma emniyetinin kelebek vidalarını sökünüz.

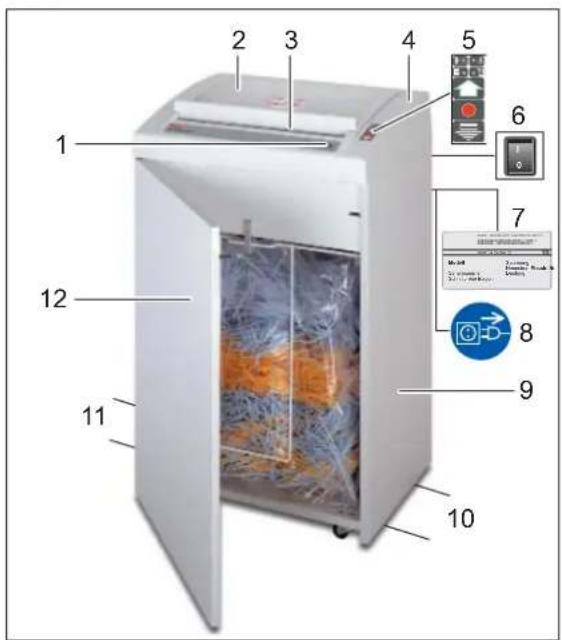

3 Genel bakış

1 Güvenlik uyarıları
2 Bakım kapağı
3 Kağıt besleme açıklığı Güvenlik elemanı / parçacıklara karşı korunma
4 Mahfaza üst parçası
5 Folyo klavye
6 Sebeke anahtarı
7 Tip etiketi
8 Uyarı etiketi
9 Alt dolap
10 Sabit tekerlekler
11 Döner tekerlekler
12 Kapi

Folyo klavyedeki gösterge ve kuman-da düğmeleri

Çalıştırma tuşu

Evrak imha makinesi çalışır.

Kesme mekanizması çekiş yönünde çalışır.

Dur tuşu

Kesme mekanizması durur.

Evrak imha makinesi stand-by konumda bekler

Geri hareket tuşu

Kesme mekanizması geriye doğru hareket eder.

Evrak imha makinesi kullanıma hazırldır.

yeşil LED

Kesilen malzeme haznesi dolu

kırmızı LED

Kağıt birikmesi / Motorda aşırı yüklenme

kırmızı LED

Kapı veya bakım kapağı açıldı.

kırmızı LED

4 Kullanılması

Evrak imha makinesinin çalıştırılması

- Evrak imha makinesinin arka tarafından daki şebeke anahtarını «I» konumuna getirin.

▶Kontrol alanındaki gösterge yanar.

▶ Evrak imha makinesi kullanıma hazırldır.

Uyari

Ön kapıda ve cihazın arkasındaki bakım kapağında emniyet şalterleri bulunmaktadır. Makine sadece, kapı ve kapak kapalı ise çalıştırılabilir.

Kağıt imhası

- İmha edilecek kağıdı içeriye sürün. İzin verilen yaprak sayıcı için teknik bilgilere bakınız

▶ Işıklı bariyer kesme düzenini otomatik olarak çalıştırır.

▶ Kağıt keme düzeni tarafından içeriye çekilir ve imha edilir.

▶ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 3 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

Evrak imha makinesinin kapatılması

- Evrak imha makinesinin arka tara-fındaki şebeke anahtarını «0» konu-muna getirin.

Evrak imha makinesi yeşil ok tuşuna basarak da çalıştırılabilir:

- Tuşa kısaca basın: Kesme mekanizması çalışır. En son kağıt içeriye çekildikten 3 sn sonra otomatik olarak veya Stop tuşuna basılarak elle durdurulur.

- Tuşa 2 saniyeden fazla basın: Işikli bariyer işlevi kullanılmadan sürekli olarak çalışır. Kesme mekanizması, yeniden Stop tuşuna basılana kadar çalışmaya devam eder.

Kredi kartları, CD'ler, disketler veya DAT kasetlerinin imha edilmesi

Parçacık kesmeli makineler:

Güvenlik elemanını (sadece 3,9x50 mm ve 1,9x15 mm kesme tiplerinde mevcuttur) aşağıya katlayın, makineyi sürekli çalışma konumuna getirin ve malzemeyi atma yarığından içeriye atın.

sadece kesme tipi

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Disketler Kredi kartları + CD'ler

SoVar 100 secret 400

sadece kesme tipi

3,9x50 mm

DAT kasetleri

Sotra top secret 400 A 空心安装

Şerit kesme makinelerinde CD'leri, kredi kartlarını veya disketleri doğrudan kağıt besleme yarığından içeriye sürün.

5 Arıza giderme

Kağıt birikmesi

Bir seferde çok fazla kağıt yerleştirdiniz.

▶ Evrak imha makinesi bloke edildi.
▶Folyo klavye üzerindeki kırmızı LED yanıyor.
▶ Motor otomatik olarak birkaç saniye süre ile geriye doğru çalışır.

İKAZ!

Blokajı önlemek için çalıştırma ve geri hareket tuşlarına dönüşümlü olarak basmayın. Bu evrak imha makinesini bozabilir.

- Kağıdı kağıt besleme deliğinden dışarıya çekiniz.

Malzemenin tamamı dışarıya atılmazsa:

• Geri hareket tuşuna basın.
  ▶ Kesme mekanizması geriye doğru hareket eder.
• Kağıdı dışarıya alın. Cihazın üst yüzeyindeki kapak açıldığında, kesme mekanizmasına kolayca erişilebilir.

DİKKAT!

Bıçak merdaneleri durdukları yerde de kesik yaralanmalarına sebep olabilirler. Kesme mekanizmasının içine uzanmayın!

• Kağıt istifini yarıya indirin.
• Kağıtları arka arkaya yerleştirin.

Elektrik motorunda aşırı ısınma

▶Kırmızı LED yanıyor.
▶ Evrak kesme makinesi kapanır.
- Evrak imha makinesinin yakl. 15 - 20 dakika soğumasını bekleyin.

Ön kapı ve arkadaki bakım kapağı açık

▶Kırmızı LED yanıyor.
▶ Evrak kesme makinesi kapanır.
- Kapıyı ve kapağı kapatın.

Not

Kesme mekanizması çalışırken kapı açıldığında, kapı kapatıldıktan sonra, evrak imha makinesi yeşil çalıştırma tuşuna basarak tekrar çalıştırılmalıdır.

Kesilen malzeme haznesi dolu

▶Kırmızı LED yanıyor.
▶ Evrak kesme makinesi kapanır. Not

Kesme mekanizması kesik parça haznesi dolu durumda da geriye hareket ettirilebilir.
Kesme mekanizması kesik parça haznesi dolu durumda da geriye hareket ettirilebilir.
- Kesik parça torbasını değiştirin.

iKAZ!

Arka arkaya bastırıldığında, kesme düzeninde arıza oluşabileceği için, dolu bir hazneyi derhal boşaltın.

6 Temizlik ve bakım

Evrak imha makinesini kapatın ve şebeke fişini çekin. Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yapar- ken cihazın içine su girmemelidir.

Kapı anahtarının çalışmasını kontrol edin

Uyari!

Aşağıda belirtilen işlem akışında sapma tespit ettiğinizde, evrak imha makinesini kapatın, şebeke fişini çekin ve müşteri servisine haber verin.

• Şebeke fişini takın ve evrak imha makinesini çalıştırın.
• Bir kağıt yaprağı yerleştirin ve kağıt içeriye çekilirken ön kapıyı açın.
  ▶ Kesme düzeni derhal durmalı ve «Kapı açık» lambası yanmalıdır.
• Kapıyı kapatın.
  ▶ Kesme düzeni henüz çalışmaya başlamamalıdır.
• Kağıdı besleme deliğinden dışarıya çekin. Işıklı bariyerin önüne serbest olmalıdır.
• Makineyi kapatın ve tekrar çalıştırın.

  Kağıt yerleştirildiğinde, kesme mekanizması çalışmaya başlar.

DON'T FORGET

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşaltıktan sonra, kesme mekanizması daima yağlanmalıdır:

- Cihazın üst tarafından kapağı kaldırın ve kesme mekanizmasının bıçak merdanelerine kesme bloğu özel yağı püskürtün.

- Kesme mekanizmasını kağıtsız olarak geriye doğru çalıştırın.

▶Kağıt tozları ve partiküller çözülür.

7 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde
• Euro palet üzerinde ambalaj bandı ile sarılmış bir karton
  • 5 Kesilen malzeme torbaları
• 1 şişe özel kesme bloğu yağı
• Kullanım kılavuzu

Aksesuar:

• Kesim malzemesi torbası Sip. No. 1.442.995.000
• Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

8 Teknik bilgiler

Kesme tipi		Şerit genişliği		Partikül kesimi
Kesim boyu (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78 x 11 1 x 5
Güvenlik seviyesi DIN 32757 – 1 2 2 3 4 5		Level 6*
Kesme gücü (Yaprak), DIN A4 70 g/m280 g/m2		65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	9 - 107 - 8
Kesme hızı		100 mm/s			110 mm/s
Ağırlık		74 kg		82 kg
Ses seviyesi (boşta çalışırken / yük altında)		60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Çalışma genişliği		400 mm
Bağlantı		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Kapasite maks. yaprak sayısında		2100 W
İşletme modu		Sürekli işletme
İşletmedeki ortam koşulları:Sıcaklıkbağıl nemDeniz seviyesinden yükseklik		-10°C ile +40°C arasımaks. %90, yoğuşmasızmaks. 2.000 m
Boyutlar G x D x Y (mm)		595 x 470 x 990
Toplama haznesinin hacmi		146 l

* Geha teknik özellikleri

AB Uygunluk Beyani

Üretici firma HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen aşağıda adı geçen makinenin Evrak İmha Makinesi Geha top secret 400

tasarımı ve modeli tarafımızdan piyasaya çıkartılan tipi ile aşağıda belirtilen AB Direktifleri tarafından talep edilen temel güvenlik ve sağlık koşullarına uygun olduğunu beyan ederiz:

Makine Direktifi 2006 / 42 / EC

EMU Direktifi 2004 / 108 / EC

Kullanılan standartlar ve teknik özellikler:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001
• EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Teknik dokümanların hazırlanması ile ilgili görevli:

Bu makine tipinin AB Makine Direktifi taleplerine uygunluğunu kontrol eden kuruluş: İdari Uzman Komisyon, Test ve Sertifikalandırma Merkezi, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg.

Bu test yeri AB Makine Direktifi Ek XI uyarınca yetkili kuruluştur.
