INSTRUKCJA OBSŁUGI Top Secret 400 S6 GEHA

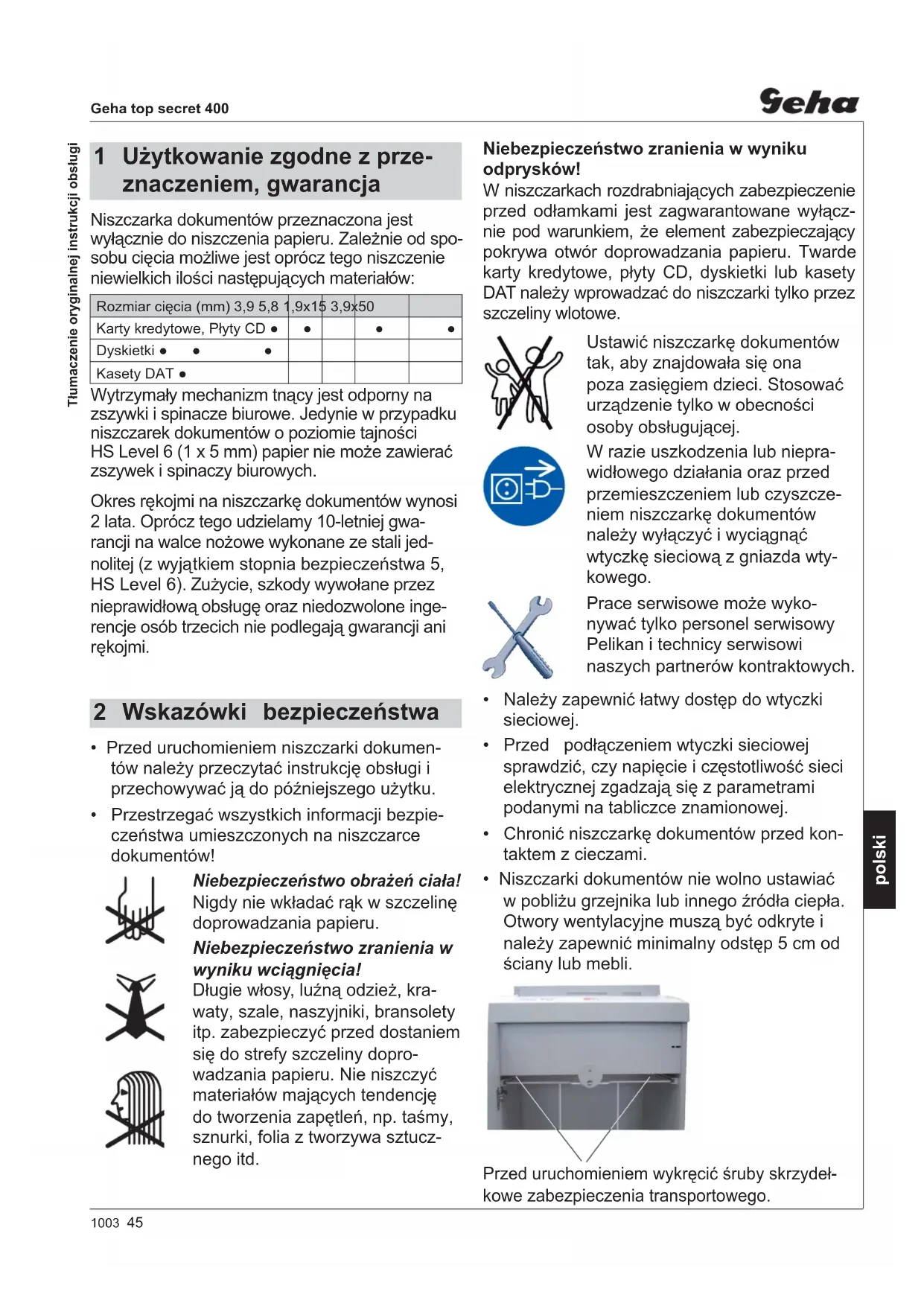

1 Użytkowanie zgodne z przeznaczeniem, gwarancja

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 3,9 5,8	1,9x15	3,9x50
Karty kredytowe, Płyty CD ●	●		●
Dyskietki ● ● ●
Kasety DAT ●

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. Jedynie w przypadku niszczarek dokumentów o poziomie tajności HS Level 6 (1 x 5 mm) papier nie może zawierać zszywek i spinaczy biurowych.

Okres rękojmi na niszczarkę dokumentów wynosi 2 lata. Oprócz tego udzielamy 10-letniej gwarancji na walce nożowe wykonane ze stali jednolitej (z wyjątkiem stopnia bezpieczeństwa 5, HS Level 6). Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingereńcje osób trzecich nie podlegają gwarancji ani rękojmi.

2 Wskazówki bezpieczeństwa

• Przed uruchomieniem niszczarki dokumentów należy przeczytać instrukcję obsługi i przechowywać ją do późniejszego użytku.
• Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo obrażeń ciała! Nigdy nie wkładać rąk w szczelinę doprowadzania papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Niebezpieczeństwo zranienia w wyniku odprysków!

W niszczarkach rozdrabniających zabezpieczenie przed odłamkami jest zagwarantowane wyłącznie pod warunkiem, że element zabezpieczający pokrywa otwór doprowadzania papieru. Twarde karty kredytowe, płyty CD, dyskietki lub kasety DAT należy wprowadzać do niszczarki tylko przez szczeliny wlotowe.

Ustawić niszczarkę dokumentów tak, aby znajdowała się ona poza zasięgiem dzieci. Stosować urządzenie tylko w obecności osoby obsługującej.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe może wyko- nywać tylko personel serwisowy Pelikan i technicy serwisowi naszych partnerów kontraktowych.

• Należy zapewnić łatwy dostęp do wtyczki sieciowej.
• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.
• Chronić niszczarkę dokumentów przed kontaktem z cieczami.
• Niszczarki dokumentów nie wolno ustawiać w pobliżu grzejnika lub innego źródła ciepła. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

Przed uruchomieniem wykręcić śruby skrzydełkowe zabezpieczenia transportowego.

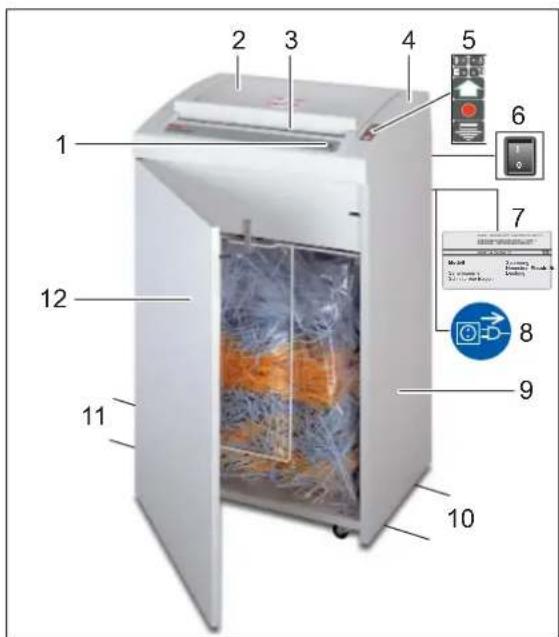

3 Schemat poglądowy

1 Informacje bezpieczeństwa
2 Klapa rewizyjna
3 Szczelina doprowadzania papieru, Element zabezpieczający / zabezpieczenie przed odłamkami
4 Część górna obudowy
5 Klawiatura foliowa
6 Wyłącznik sieciowy
7 Tabliczka znamionowa
8 Nalepka ostrzegawcza
9 Szafka dolna
10 Krażek stojakowy
11 Krążek kierujący
12 Drzwi

Klawiatura foliowa

Przycisk włączenia

Niszczarka włącza się. Mechanizm tnący przesuwa się w w kierunku otworu podajnika papieru.

Przycisk stop

Mechanizm tnący zatrzymuje się. Niszczarka pozostaje w stanie stand by.

Przycisk reverse

Mechanizm tnący przesuwa się wstecz.

Gotowość do eksploatacji zielona dioda świetlna

Worek na ścinki pełen czerwona dioda świetlna

Stłoczenie papieru lub przeciążenie czerwona dioda świetlna

Otwarte drzwi leja czerwona dioda świetlna

4 Obsługa

Włączanie niszczarki dokumentów

- Wyłącznik zasilania z tyłu urządzenia przełączyć na „I“.

Wskaznik lampki kontrolnej pali się w kolorze zielonym.

Niszczarka dokumentów jest gotowa do pracy.

Wskazówka

Na drzwiach frontowych i klapie rewizyjnej w górnej części urządzenia znajdują się wyłączniki bezpieczeństwa. Urządzenie można włączyć tylko wtedy, gdy drzwi i klapa rewizyjna są zamknięte.

Niszczenie papieru

- Wprowadzić papier do otworu podajnika papieru (maksymalna ilość arkuszy, patrz „Dane techniczne“).

▶ Proces szatkowania jest uruchamiany przez fotokomórkę.

Ok. 3 s po pierwszym wciągnięciu papieru mechanizm tnący wyłącza się automatycz-

nie i przechodzi ponownie w stan czuwania (standby).

Wyłączanie niszczarki dokumentów

- Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

Skartovací stroj ize spustit také niszczarkę dokumentów można też uruchomić, naciskając zielony przy-cisk ze strzałką:

- Krótkie naciśnięcie przycisku: uruchamiany jest mechanizm tnący. Automatyczny stop ok. 3 s po ostatnim wciągnięciu papieru lub ręczne zatrzymanie po naciśnięciu przycisku Stop.

- Naciśnięcie przycisku przez dłużej niż 2 s:

praca ciągła bez funkcji fotokomórki. Mechanizm tnący pracuje do chwili wyłączenia przez naciśnięcie przycisku Stop.

Niszczenie kart kredytowych, płyt CD, dyskietek lub kaset DAT:

Niszczarki rozdrabniające: opuścić element zabezpieczający (tylko przy trybach cięcia 3,9 x 50 mm i 1,9 x 15 mm), przełączyć maszynę na pracę ciągłą i wprowadzać materiał przez szczelinę wlotową.

tylko przy trybie cięcia

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Dyskietki Karty kredytowe • Płyty CD

Sable 100 secret 400 A安全等级

tylko przy trybie cięcia

3,9x50 mm

Kasety DAT

Sabra top secret 400 A 安装安装

Przy niszczarkach paskowych płyty CD, karty kredytowe lub dyskietki należy wprowadzać bezpośrednio przez szczelinę do podawania papieru.

5 Usuwanie zakłóceń

Zakleszczenie papieru Wprowadzono za dużo papieru na raz.

Niszczarka dokumentów jest zablokowana.

➢ Czerwona dioda LED na klawiaturze foliowej świeci się.

▶ Silnik przełącza się automatycznie i biegnie kilka sekund wstecz.

UWAGA!

Nie naciskać na przemian klawiszy „Do przodu“ - „Wstecz“, aby usunąć blokadę. Prowadzi to do uszkodzenia niszczarki dokumentów.

- Wyciągnąć papier z otworu podajnika papieru.

Jeżeli nie nastąpiło wydanie całego spiętrzonego papieru:

- Nacisnąć kreskowany przycisk ze strzałką.

▶Mechanizm tnący przesuwa się wstecz.

- Wyjąć papier. Po otwarciu klapy rewizyjnej w górnej części urządzenia możliwy jest łatwy dostęp do mechanizmu tnącego.

OSTROŻNIE!

Skaleczenie przez walce nożowe jest możliwe również w stanie spoczynku. Nie wkładać rąk do mechanizmu tnącego!

- Warstwę papieru podzielić na dwie połowy i wprowadzić po kolei.

Silnik elektryczny jest przegrzany

• Świeci się czerwona dioda LED na klawiaturze foliowej.
• Niszczarka dokumentów wyłącza się automatycznie.
  Niszczarka musi się przestudzić przez ok. 15 - 20 min.

Otwarte są drzwi frontowe urządzenia

Świeci się czerwona dioda LED na klawiaturze foliowej.
Niszczarka dokumentów wyłącza się automatycznie.
- Zamknąć drzwi.

Wskazówka

Jeżeli podczas pracy mechanizmu tnącego zostaną otwarte drzwi, po zamknięciu drzwi należy ponownie uruchomić niszczarkę dokumentów za pomocą zielonego przycisku włączającego.

Worek na odpady papierowe jest pełny

Świeci się czerwona dioda LED na klawiaturze foliowej.
Niszczarka dokumentów wyłącza się automatycznie.

Wskazówka

Ruch nawrotny mechanizmu tnącego (przycisk „Wstecz“) jest możliwy również przy pełnym pojemniku na ścinki.

- Wymienić worek na odpady papierowe.

UWAGA!

Napełniony worek na odpady papierowe należy koniecznie opróżnić, gdyż wielokrotne dociskanie może spowodować zakłócenia funkcji mechanizmu tnącego.

6 Czyszczenie i konserwacja

Przed czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego. Czyścić urządzenie tylko przy użyciu miękkiej ściereczki z dodatkiem łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

Sprawdzić działanie wyłącznika drzwi:

Ostrzeżenie!

W razie stwierdzenia odchyłek od opisanego poniżej działania należy wyłączyć niszczarkę dokumentów, wyciągnąć wtyczkę sieciową i powiadomić personel serwisowy.

• Podłączyć wtyczkę sieciową i włączyć niszczarkę dokumentów.
• Wprowadzić arkusz papieru i otworzyć drzwi frontowe podczas wciągania papieru.
• Mechanizm tnący musi się natychmiast wyłączyć i musi się świecić lampka kontrolna „Drzwi otwarte”.
• Zamknąć drzwi.
  ▶ Mechanizm tnący nie może się jeszcze uruchomić.
• Wyciągnąć papier z otworu podajnika. Zapora świetlna musi być wolna.
• Wyłączyć i ponownie włączyć urządzenie.
  ▶ Po wprowadzeniu papieru uruchamia się mechanizm tnący.

DON'T FORGET

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdej wymianie worka na ścinki należy naoliwić mechanizm tnący:

• Spryskać otwór wejścia papieru na całej szerokości specjalnym olejem do smarowania zespołu tnącego.
• Mechanizm tnący wielokrotnie wpra- wić w ruch do przodu i wstecz bez doprowadzania papieru.
  Zator papieru i ścinki są usuwane.

7 Zakres dostawy

• Niszczarka dokumentów, w stanie gotowym do podłączenia, zapakowana w karton
• Karton na palecie euro opasany taśmą opakunkową
• 5 worków na odpady papierowe
• 1 butelka specjalnego oleju do zespołu tnącego
• Instrukcja obsługi

Osprzet

• Worek na odpady papierowe nr zamów. 1.442.995.000
• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.401

8 Dane techniczne

Rodzaj cięcia	Cięcie w paski		Cięcie w ścinki
Rozmiar cięcia (mm) 5,8 3,9 3,9 x 50 1,9 x 15	0,78 x 11	x 5
Rozmiar cięcia DIN 32757 – 1 2 2 3 4 5 Level	6*
Przepustowość (arkuszy), DIN A4 70 g/m280 g/m2	65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	9 - 107 - 8
Prędkość szatkowania	100 mm/s			110 mm/s
Cieżar	74 kg		82 kg
Emisja szumów (bieg jałowy/pełne obciążenie)	60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Szerokość robocza cięcia	400 mm
Przyłącze elektryczne	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Moc przy maksymalnej liczbie arkuszy	2100 W
Tryb pracy	praca ciągła
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10 °C do +40 °Cmaks. 90 %, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	595 x 470 x 990
Pojemność worka na odpady	146 l

* wg specyfi kacji Geha

Deklaracja o zgodności z normami WE

Producent HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen oświadcza niniejszym, że opisana poniżej niszczarka dokumentów Geha top secret 400

ze względu na jej koncepcję i budowę w wersji wprowadzonej przez producenta w obieg odpowiada zasadniczym wymogom bezpieczeństwa i zdrowotnym wymienionych poniżej dyrektyw WE:

dyrektywa maszynowa 2006/42/WE

dyrektywa kompatybilności elektromagnetycznej (EMC) 2004/108/WE

Zastosowane normy i specyfikacje techniczne:

• EN 55014-1:2006

• EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 61000-3-2:2006

• EN 61000-4-4:1995 + A1:2001 + A2:2001

• EN 61000-3-3:1995 + A1:2001 + A2:2005

• EN 61000-4-5:1995 + A1:2001

• EN 55014-2:1997 + A1:2001

• EN 61000-4-6:1996 + A1:2001

• EN 13849-1

• EN 61000-4-11:1994 + A1:2001

• EN 60950-1:2006

Osoba upoważniona do złożenia dokumentacji technicznej:

Rolf Gasteier - Kierownik ds. technicznych

Kontrola typu maszyny pod kątem zgodności z wymaganiami dyrektywy WE została przeprowadzona przez: komisję ekspertów ds. administracji, oddział kontroli i certyfikacji przy Stowarzyszeniu Zawodowym Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg.

Instytucja ta jest właściwym organem kontrolnym w myśl załącznika XI dyrektywy maszynowej WE.
