Top Secret 390 S6 - Distrugător de documente GEHA - Manual de utilizare gratuit

Tip produs	Distrugător de documente pentru hârtie, carduri de credit, dischete și CD-uri
Marcă	GEHA
Model	Top Secret 390 S6
Dimensiuni (L x A x Î)	595 x 510 x 915 mm
Greutate	48 kg (tăiere bandă) / 56-58 kg (tăiere încrucișată)
Alimentare electrică	230 V, 50 Hz / 100 V, 50/60 Hz / 115 V, 60 Hz
Putere maximă	1400 W
Tip de tăiere disponibil	Bandă (5,8 mm sau 3,9 mm) / Încrucișată (3,9x40, 1,9x15, 0,78x11, 1x5 mm)
Capacitate de tăiere (70 g/m²)	40-42 de coli (bandă 5,8 mm) la 7-8 coli (tăiere 1x5 mm)
Viteză de tăiere	126 mm/s (benzi) / 135 mm/s (încrucișată)
Lățime de lucru	400 mm
Nivel sonor	60 dB(A) în gol, 60-70 dB(A) în sarcină (benzi) / 60 dB(A) în gol, 70-80 dB(A) în sarcină (încrucișată)
Mod de funcționare	Funcționare permanentă
Volumul rezervorului	148 litri
Grad de securitate (DIN 32757)	2 până la 5, Level 6*
Garanție	2 ani pentru aparat, 10 ani pentru arborii port-lame (cu excepția gradului 5 și Level 6)
Funcții principale	Pornire automată prin celulă fotoelectrică, oprire automată, mers înainte/înapoi, protecție împotriva blocajelor, detectare rezervor plin și ușă deschisă
Întreținere și curățare	Ungeți regulat blocul de tăiere cu ulei special; curățați exteriorul cu o cârpă moale și apă cu săpun
Siguranță	Oprire imediată dacă ușa este deschisă sau suprasarcină, protecție împotriva obiectelor străine și a părului
Piese de schimb și reparabilitate	Sac de deșeuri (ref. 1.442.995.000), ulei special 250 ml (ref. 1.235.997.403) disponibile; întreținere prin serviciul post-vânzare Pelikan
Informații generale	Certificat CE, standarde EN 55014, EN 61000, EN 13849-1, EN 60950-1

Întrebări frecvente - Top Secret 390 S6 GEHA

Ce tip de tăiere oferă Top Secret 390 S6?

Acest distrugător oferă mai multe opțiuni de tăiere: tăiere bandă (5,8 mm sau 3,9 mm) și tăiere încrucișată (3,9x40 mm, 1,9x15 mm, 0,78x11 mm, 1x5 mm). Gradul de securitate variază în funcție de tipul de tăiere, de la nivelul 2 la nivelul 6*.

Câte coli pot distruge odată?

Capacitatea depinde de tipul de tăiere: pentru o tăiere bandă de 5,8 mm, poate distruge 40 până la 42 de coli de 70 g/m². Pentru tăierea încrucișată cea mai fină (1x5 mm), capacitatea este de 7 până la 8 coli. Consultați tabelul cu caracteristici pentru celelalte tipuri.

Ce fac în caz de blocaj de hârtie?

Dacă ledul roșu se aprinde, dispozitivul de tăiere se retrage automat timp de aproximativ 2 secunde. Scoateți hârtia din deschidere. Dacă este necesar, acționați scurt întrerupătorul Pornire/Oprire/Retur în poziția de jos de mai multe ori pentru a elibera celula fotoelectrică. Apoi reduceți numărul de coli.

Cum golesc rezervorul de deșeuri?

Opriți aparatul și deconectați-l. Scoateți sacul plin și înlocuiți-l cu unul nou. Nu compactați particulele pentru a evita deteriorarea mecanismului de tăiere. Rezervorul are o capacitate de 148 litri.

Aparatul nu pornește, de ce?

Verificați dacă ușa din față este bine închisă (ledul roșu se aprinde dacă este deschisă). Asigurați-vă că rezervorul nu este plin. Dacă motorul s-a supraîncălzit, lăsați-l să se răcească 15-20 de minute înainte de a reporni.

Pot distruge capse și agrafe?

Da, mecanismul robust de tăiere rezistă la capse și agrafe, cu excepția mașinilor cu grad de securitate Level 6 (1x5 mm) unde acestea trebuie îndepărtate obligatoriu.

Care este garanția acestui distrugător?

Aparatul beneficiază de o garanție de 2 ani. Arborii port-lame sunt garantați 10 ani (cu excepția modelelor cu grad de securitate 5 și Level 6). Deteriorările datorate utilizării neconforme nu sunt acoperite.

Cum întrețin blocul de tăiere?

Ungeți regulat cilindrii de tăiere turnând ulei special pe toată lățimea deschiderii de introducere, apoi rulați în gol de mai multe ori în marșarier. Repetați această operațiune la fiecare golire a colectorului sau în caz de zgomot.

Pot distruge CD-uri și dischete?

Da, utilizați fanta specială de alimentare situată pe partea superioară a aparatului. Este concepută pentru a proteja împotriva cioburilor. Respectați tipurile de tăiere permise (a se vedea manualul). Cardurile de credit pot fi, de asemenea, distruse.

Cum curăț exteriorul distrugătorului?

Opriți și deconectați aparatul. Folosiți o cârpă moale și apă cu săpun necoroziv. Evitați pătrunderea apei în aparat. Nu utilizați niciodată solvenți sau produse abrazive.

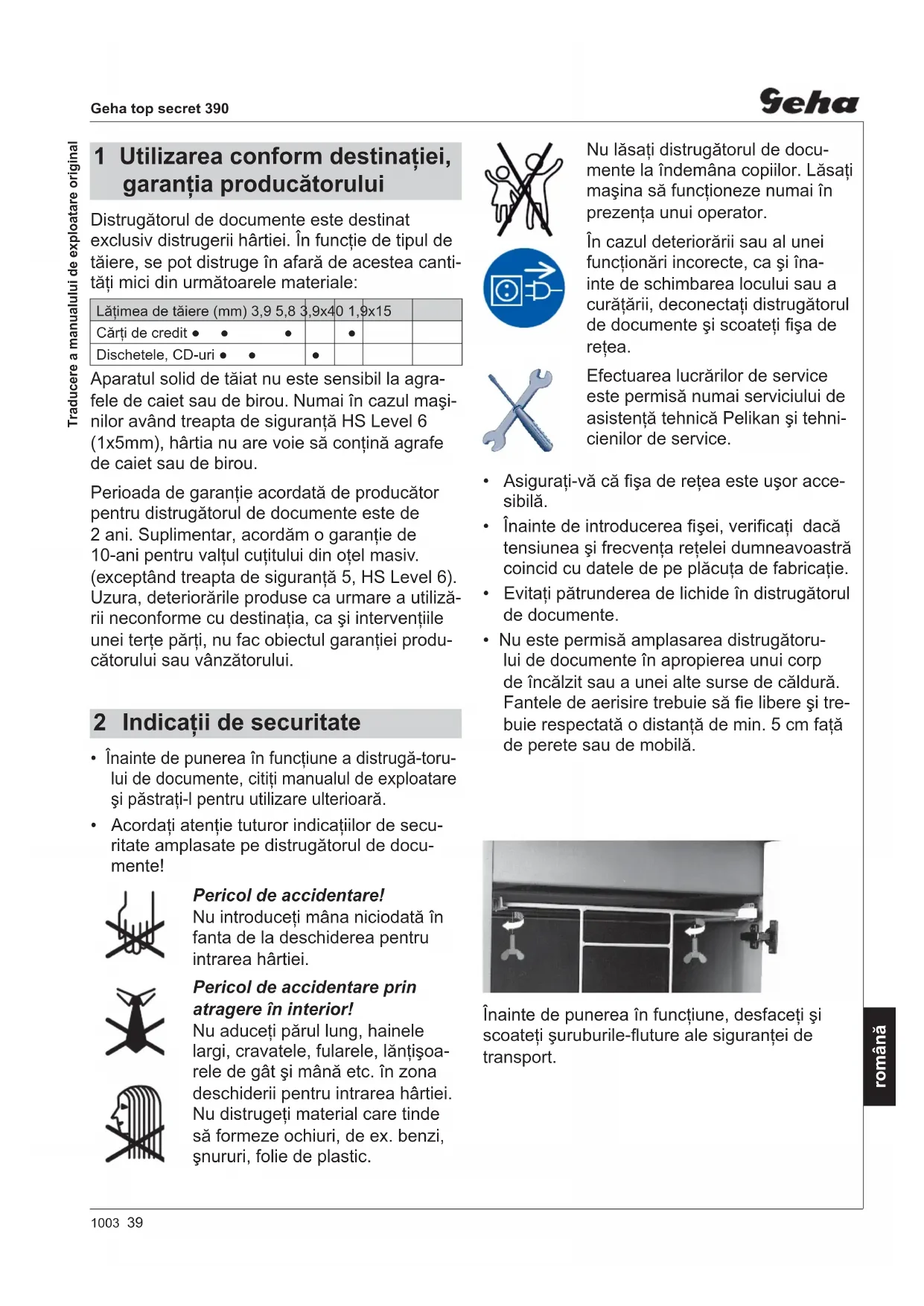

MANUAL DE UTILIZARE Top Secret 390 S6 GEHA

1 Utilizarea conform destinatiei, garantiia producătorului

Distrugatorul de documento este destinat exclusiv distrugerii harti. In functie de tipul detaiere, se pot distruge in afar de acestea cantati mici din urmatoarele materiale:

Lățimea de tăiere (mm) 3,9 5,8	3,9x4	0 1,9x15
Cărti de credit	•	•
Dischetele, CD-uri	•

Aparatul solid de taiat nu este sensibil la agrafele de caiet sau de birou. Numai in cazul masi-nilor avand treapta de siguranta HS Level 6 (1x5mm), hartiua nu are voie sa constina agrafe de caiet sau de birou.

Perioada de garantie acordata de producator pentru distrugatorul de documento este de 2 ani. Supplementar, acordam o garantie de 10-ani pentru valtul cuitului din otel masiv. (exceptandtreapta de siguranta5HS Level 6). Uzura, deteriorarile produse ca urmare a utilizari neconformte cu destinata, ca si interventiile unei tere parti, nu fac obiectul garantiei producatorului sau vanzatorului.

2 Indicati de securitate

• Inainte de punerea in functiune a distrugă-toru-lui de documente, citiș manualul deexploatareși păstrati-I pentru UTILIZARE ulterioara.
• Acordatu atentie tuturor indicateiilor de secu-ritate amplasate pe distrugatorul de docu-mente!

Pericol de accidentare!

Nu introduci mana niciodata in fanta de la deschiderea pentru intrarea hartiei.

Pericol de'accidentare prin atragere in interior!

Nu aducei paur ung, hainele largi, cravatele, fularele, Iantisoarele de gat si mana etc. in zona descipherii pentru intrarea hartiei. Nu distrugeti material care tinde sa formeze ochiuri, de ex. benzi, snururi, folie de plastic.

Nu lasati distrugatorul de docume le i ndemana copilor. Lasati masina sa functioneze numai in preventa unui operator.

In cazul deteriorarii sau al unei fonctionari incorcete, ca si inainte de schimbarea locului sau a curatarii, deconnectati distrugatorul de documento si scoate fi sa de retea.

Efectuarea lucrarilor de service este permisa numai serviciului de asistenta tehnica Pelikan si tehnicienilor de service.

• Asigurati-va cà fià de retea este uşor accesibila.
• Inainte de introducerea fisi, verificati dacă tensiuneași freventa retelei dumneavoastră coincid cu datele de pe placuta de fabricatie.
• Evitati patrunderea de lichide in distrugatorul de documento.
• Nu este permisa amplasarea distrugatorului de documento in apropierea unui corp de incalzit sau a unei alto surse de caldură. Fantele de aerisire trebuie sα fie libere.si trebuie respectata o distanţa de min. 5 cm faţa de perete sau de mobilă.

Inainte de punerea in functiune, desfaceti si scoatei suruburile-fluture ale sigurantei de transport.

1 Usa
2 Deschidere pentru intrarea hartiiei
3 Deschiderea de introducere pentru dischete si CD-uri
4 Indicati di securitate
5 Indicatorul cu diodă luminiscentă

Distrugatorul de documento este pregatit de fonctionare.

Blocajul de harti / Motorul suprasolicitat
Containerul pentru material tăiat este plin Ușă deschisia
6 Comutator basculant

:Pornit

: Oprit, Mers inapoi

4 Pachetul de livre

• Distrugador de documento pregátil de racordare, ambalat in cutie de carton
• 5 saci pentru material tăiat
  1 flacon de ulei special pentru blocul detaiere (50 ml)
• Manual de expoatare

Accesorii:

• Sac pentru material tăiat nr. comanda 1.442.995.000
• Ulei special pentru blocul de tăiere (250 ml), nr. comanda 1.235.997.403

5 Utilizarea3 Vedere generală

Pornirea distrugatorului de documento

• Apasati comutatorul basculant ▲.

  Comutatorul se fixează.
  LED-ul verde se aprinde.
  Distrugatorul de documento este pregatit de fonctionare.

Distrugerea hartiie

• Introduciţi harti care trebuie distrusă. Pentru numărul de foi admisibil, consulati Datele tehnice.

Bariera fotoelectrica porneste automat aparatul de taiat.
Hartia este trasa in aparatul de taiat si distrusa.

La aprox. 3 s dupa ce deschiderea de intrare a hartiie este din nou libera, distrugatorul de documentse se deconnecteaz automat si trece in starea pregatita de fonctionare.

Märuntürea CD-urilor Şi a dischetelor (a se vedea „Utilizarea conform destinatiei“)

Introduci CD-urile sdischetele prin fanta inelementul de siguranta. Acest lucru va protejeazafata de achii.

Oprirea distrugatorului de documento

• Apasati intermittent comutatorul basculant .

  Comutatorul sare in poziţia zero.

6 Remedierea avariilor

Blocajul de harti

Ati introdus prea multa hartie dintr-odata.

LED-ul rosu se aprinde.
Aparatul de taiat functioneaza sin-gur aprox.2s spre inapoi.
Hartie este impinsa in afara.

ATENTIE! Nu conectaşi aparatul de tăiat alternativinainte - inapoi (▲ -▼). Această manevră poate deteriorora distrugató-rul de documento.

• Extragei harti d in deschiderea de intrare a hartiei.

Dacă hartié asezata prea adanc si nu mai poate fi extrasă, actionati scurt comutatorul basculant▼ de mai multe ori.

Bariera fotoelectrica trebuie sa fie libera.

• Confirmati defeciunea prin deconnectarea si reconectarea masinii.
• Imparti i n doua stiva de hartie.
• Apasati comutatorul basculant ▲.
• Introduci harti successiv.

Containerul pentru material tăiat este plin

LED-ul rosu se aprinde.
Distrugatorul de documento se opreeste.

ATENTIE! Goliti neaparat recipientul pentru material taiat plin, deoarece, in cazul mai multor apasari repeats, pot aparea disfunctionalitate ale aparatu lui de taiat.

• Opriti distrugatorul de documento. Pentru aceasta, apasati intermitent comutatorul basculant .
• Extrageşi sacul plin pentru material tăiat Şi fixati un sac nou.

Uşá beschisia

LED-ul rosu se aprinde.

Distrugatorul de documento se oprende.
- Verificazioni daca usa frontala este inchisa corect.

In cazul altero defeciuni, inainte de instiintarea serviciului nostru de asistentă tehnica, va rugam sa verificati dacă motorul a fost suprasolicitate. Inainte de repornire, lasati distrugatorul de documente s se raceasca aprox. 15 - 20 min.

7 Curățareași intreținerea currenta

Opriţi distrugătorul de documentoși scoateți fișa de rețea. Curățarea se poate face numai cu o càrpă moaleși cu o solutiție diluata de sapun. Pătrunderea apei în aparat este interzisia.

Verificati functionarea comutatorului usii:

Avertizare!

In cazul in care constatai abateri de la urmatorul proces functional, opriti distrugatorul de documento, scoatei fisa de retea si informati serviciul de asistenta tehnica.

• Introduciţi fisi de retea in przyăși porniti distrugătorul de documento.
• Introduciţi o foaie de hártieși descideți și frontală, în tamp ce foiaia estetrasă în aparat.

  Aparatul de tãiere trebuie sã se deconnecteze imediat.si indicatorul „Uşă beschisa" trebuie sã se aprinda.
  Inchidetiusa.
  Aparatul de tãiere nu are voie inca sã porneasca din nou.

• Extrageti harti din deschiderea de introducere. Bariera fotoelectrica trebuie sa fie liberă.
• Opriti masina si porniti-o din nou.

  La alimentarea cu hartié, aparatul de tãiere porneeste.

Lubrifaci ci cu ulei aparatul de taiat in cazul in care randamentul de taiere scade, dacarap zgomote saupupa fi ecare golire a recipi entului pentru material taiat (numai la taierea in particule):

• Pulverizati ulei special pentru blocul de tăiere prin descentiderea de intrare a hârtiei pe intreaga latime, pe axele de tăiere.
• Lasaţi aparatul de tăiat să ruleze înapoi fără alimentare cu hârtie (▼).
  Se desprind praf de hartiie si particule.

8 Date tehnice

Tip de tãiere	Tãiere în fãșii		Tãiere în particule
Dimensiunea de tãiere (mm) 5,8 3,9 3,9 x 40	1,9 x 15 0,78 x 11 1 x 5
Trecepta de siguranta DIN 32757 - 1	2	2	3	4	5	Level 6*
Capacitatea de tãiere (foi), DIN A4 70 g/m280 g/m2	40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Viteza de tãiere	126 mm/s		135 mm/s
Masa	48 kg		56 - 58 kg
Nivelul sonor (mers în gol / în sarcină)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Lățimea de lucru	400 mm
Racord	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Puterea la nr. max. de foi	1400 W
Regimul funcțional	Regim de functițonare permanentă
Condiții ambiente în functiune: Temperatura	-10 °C până la +40 °CMax. 90%, fãră formare de condensmax. 2.000 m
Umiditatea relativă a aerului
Altitudinea peste nivalul mârii
Dimensiuni L x I x H (mm)	595 x 510 x 915
Volumul recipientului de colectare	148 l

• Specificatie Geha

Declarata de conformitate CE

Producaorul HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declara prin prezenta că masina mentionata in continuare

Distrugador de documento Geha top secret 390

corespunde pe baza conceptiei si variantei sale constructive, precum si in varianta pusă de noi in circulatie, cerintelor de securitate si sanătate care stau la baza directivelor CE:

Directiva CE privind echipamentele tehnice 2006 / 42 / CE

Directiva privind compatibilitatea electromagnetica 2004 / 108 / CE

Norme aplicate 日 specificati tehnice:

EN 55014-1:2006 EN 61000-4-2:1995 +A1:1998 +A2:2001
EN 61000-3-2:2006 EN 61000-4-4:1995 +A1:2001 +A2:2001
EN61000-3-3:1995+A1:2001+A2:2005 EN61000-4-5:1995+A1:2001
EN 55014-2:1997 + A1:2001 EN 61000-4-6:1996 + A1:2001
EN 13849-1 EN 61000-4-11:1994 + A1:2001
EN 60950-1:2006

Imputernicit pentru redactarea documentatilor tehnice:

S-a efectuat o verificare a tipului de masina din punct de vedere al concordantei cu cerintele directei CE privind echipamentele tehnice, de catre: Conducerea comisiei de specialitate, Centrul de verificare si certificare, prin bunavoina conducerii associaiei de profil, Deelbogenkamp 4, D-22297 Hamburg.

Acest centru de incercari este centru competen t n sensul Anexei XI a direcutive CE privind echipamente tele tehnice.
