Top Secret 260 S6 - Vernietiger GEHA - Gratis gebruiksaanwijzing en handleiding

Producttype	Documentvernietiger
Merk	Geha
Model	Top Secret 260 S6
Snijtype	Stroken snede (5,8 mm) of dwars snede afhankelijk van versie
Beveiligingsniveau (DIN 32757-1)	Tot niveau 5 / Geha Level 6*
Snijgrootte	Van 1 x 5 mm (dwars snede) tot 5,8 mm (stroken)
Snijcapaciteit (vellen 70 g/m²)	4 tot 28 vellen afhankelijk van model
Snijsnelheid	120 tot 130 mm/s
Werkbreedte	255 mm
Tankinhoud	76 liter
Geluidsniveau	< 70 dB(A)
Voeding	230 V, 50 Hz (ook 100 V/115 V afhankelijk van versie)
Nominaal vermogen	670 W
Gewicht	26 tot 30 kg afhankelijk van versie
Afmetingen (L x B x H)	448 x 347 x 828 mm
Werkingsmodus	Continu bedrijf
Vernietigbare materialen	Papier, nietjes, paperclips, creditcards, cd's, diskettes
Onderhoud en reiniging	Regelmatig het snijblok oliën (dwars snede); reinigen met een zachte doek en zeepwater
Veiligheid	Automatische stop bij geopende deur, motoroverbelasting, vol reservoir; bescherming tegen vingers en haar
Garantie	2 jaar op het apparaat, 10 jaar op de mesdragers (behalve niveau 5/6)
Inclusief accessoires	5 zakken voor snippers, 1 fles olie 50 ml (dwars snede)
Reserveonderdelen beschikbaar	Zakken voor snippers (ref. 1.330.995.000), speciale olie 250 ml (ref. 1.235.997.403)
Repareerbaarheid	Onderhoud door erkende Pelikan-klantenservice
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen; CE-conformiteitsverklaring

Veelgestelde vragen - Top Secret 260 S6 GEHA

Wat is de maximale snijcapaciteit van de Geha Top Secret 260 S6?

De capaciteit varieert afhankelijk van het model: van 4 tot 28 vellen van 70 g/m² in één keer. Raadpleeg de technische gegevenstabel voor uw versie.

Kan ik creditcards en cd's vernietigen met dit apparaat?

Ja, afhankelijk van het snijtype. Modellen met dwars snede kunnen creditcards, cd's en diskettes vernietigen. Draag een veiligheidsbril bij het vernietigen van cd's.

Hoe het apparaat ontstoppen bij papierstoring?

Druk op de schakelaar in de stand ▼ (achteruit) om het papier uit te werpen. Verdeel de stapel en voer de vellen één voor één in. Bedien niet afwisselend ▲ en ▼.

Wat te doen als het rode lampje gaat branden?

Het rode lampje geeft aan dat het reservoir vol is of de deur open is. Leeg de zak of controleer of de voordeur gesloten is.

Hoe het snijblok oliën?

Gebruik de meegeleverde speciale olie. Giet deze over de volledige breedte van de invoeropening en bedien vervolgens de achteruit zonder papier. Deze handeling wordt aanbevolen bij het legen van de opvangbak.

Welke materialen niet vernietigen?

Vernietig geen materialen die kunnen draaien (banden, veters) of harde voorwerpen anders dan vermeld. Verwijder bij veiligheidsmodellen niveau 5/6 nietjes en paperclips.

Wat is de garantie van de Geha Top Secret 260 S6?

Het apparaat heeft 2 jaar garantie. De mesdragers hebben 10 jaar garantie, behalve voor beveiligingsniveaus 5 en HS Level 6.

Kan het apparaat continu werken?

Ja, de werking is continu dankzij een vermogen van 670 W. Houd echter rekening met afkoeltijden bij overbelasting.

Hoe de buitenkant reinigen?

Haal de stekker uit het stopcontact en reinig met een zachte doek en niet-bijtend zeepwater. Voorkom dat er vloeistof in het apparaat komt.

Waar vind ik reserveonderdelen?

De zakken voor snippers (ref. 1.330.995.000) en de speciale olie 250 ml (ref. 1.235.997.403) zijn verkrijgbaar via de Pelikan-klantenservice.

GEBRUIKSAANWIJZING Top Secret 260 S6 GEHA

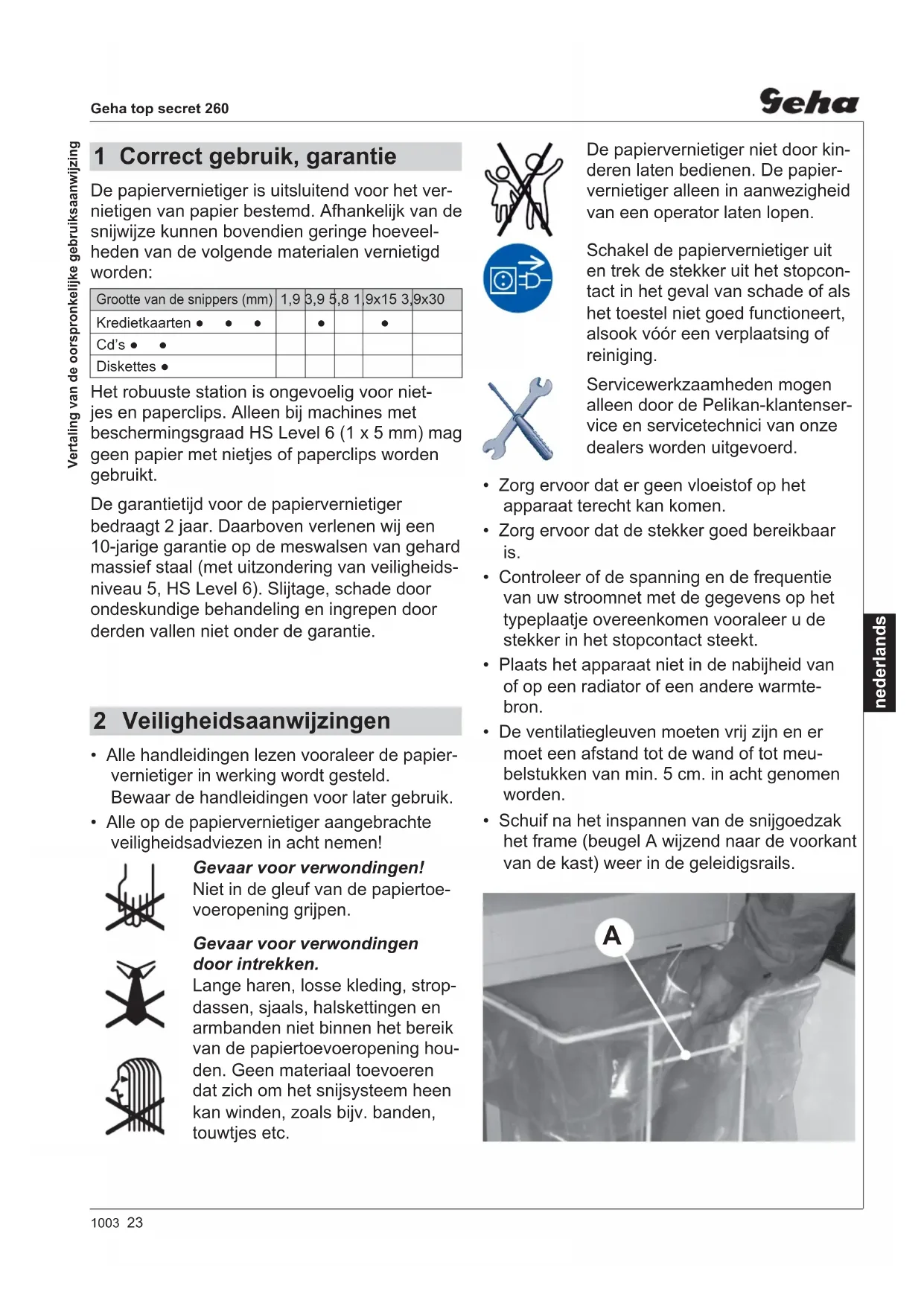

1 Correct gebruik, garantie

De papiervernietiger is uitsluitend voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	1,9	3,9	5,8	1	9x15	3,9x30
Kredietkaarten ● ● ●		●			●
Cd's ● ●
Diskettes ●

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met beschermingsgraad HS Level 6 (1 x 5 mm) mag geen papier met nietjes of paperclips worden gebruikt.

De garantietijd voor de papiervernietiger bedraagt 2 jaar. Daarboven verlenen wij een 10-jarige garantie op de meswalsen van gehard massief staal (met uitzondering van veiligheids-niveau 5, HS Level 6). Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

2 Veiligheidsaanwijzingen

• Alle handleidingen lezen vooraleer de papiervernietiger in werking wordt gesteld. Bewaar de handleidingen voor later gebruik.
• Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

De papiervernietiger niet door kinderen laten bedienen. De papiervernietiger alleen in aanwezigheid van een operator laten lopen.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, alsook vóór een verplaatsing of reiniging.

Servicewerkzaamheden mogen alleen door de Pelikan-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

• Zorg ervoor dat er geen vloeistof op het apparaat terecht kan komen.
• Zorg ervoor dat de stekker goed bereikbaar is.
• Controleer of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen vooraleer u de stekker in het stopcontact steekt.
• Plaats het apparaat niet in de nabijheid van of op een radiator of een andere warmtebron.
• De ventilatiegleuven moeten vrij zijn en er moet een afstand tot de wand of tot meubelstukken van min. 5 cm. in acht genomen worden.
• Schuif na het inspannen van de snijgoedzak het frame (beugel A wijzend naar de voorkant van de kast) weer in de geleidigsrails.

A

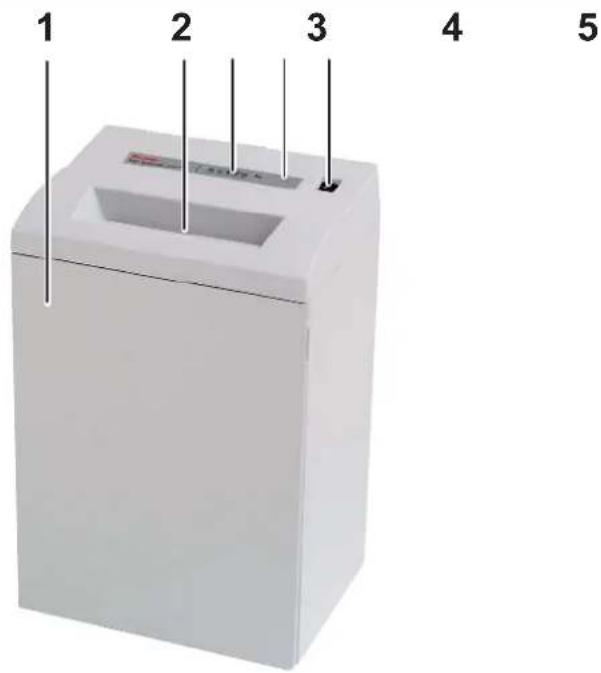

3 Overzicht

1 2 3 4 5

1 Deur
2 Toevoeropening
3 Veiligheidsadviezen
4 LEDs display

Papiervernietiger is gebruiksklaar.

Papieropvangreservoir vol / Deurcontact onderbroken

5 Tuimelschakelaar

▲: Aan
▼: Uit, terugloop

4 Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt
  • 5 opvangzakken
  • voor Snippers 1 fl es snijblok speciaal olie (50 ml)
• Gebruiksaanwijzing

Toebehoren:

• Opvangzakken, bestelnr. 1.330.995.000
• Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

5 Bediening

Papiervernietiger inschakelen

• Druk tuimelschakelaar ▲.
▶ Tuimelschakelaar blijft staan.
▶ Groen indicatielampje brandt.
▶ Papiervernietiger is gebruiksklaar.

Verkleinen van papier

Liquum vulule, ut ut lu, let do mod Iriusclepaum

- Papier toevoeren. Snijvermogen zie „Technische specifi caties.

• Het vernietigen wordt gestart door fotocellen in de papierdoorvoeropening.

  Het papier wordt het snijsysteem binnengetrokken en vernietigd.
  Als de papierdoorvoeropening vrij is, zal het snijsysteem automatisch uitschakelen na ca. 3 sec. en hierna weer in de positie gebruiksklaar (stand by) gaan staan.

Vernietigen van cd's, creditcards en diskettes (zie „Gebruik volgens de bestemming“)

VOORZICHTIG!

Afhankelijk van de materiaalsoort kan bij het vernietigen van cd's tot splintervorming ontstaan. Draag daarom een veiligheidsbril.

Voer cd/creditcard/diskette toe in het midden van de toevoeropening.

Papiervernietiger uitschakelen

• Druk tuimelschakelaar ▼.
▶ Schakelaar springt in nulstand.

6 Verhelpen van storingen

Papieropstopping

U hebt teveel papier in een keer toegevoerd.

LET OP ! Tuimelschakelaar niet afwisselend vooruit-achteruit bewegen (▲ - ▼). Het snijsysteem kan worden beschadigd.

• Tuimelschakelaar ▼ vasthouden.
  ▶ Papier wordt eruit geschoven.
• Papierstapel halveren.
  • Druk tuimelschakelaar▲.
• Papier één voor één toevoeren.

Papieropvangreservoir vol

▶ Rode indicatielampje brandt.
▶ Papiervernietiger schakelt uit.

LET OP! Na het uitschakelen van de papier-vernietiger papieropvangreservoir leeg maken, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk kunnen optreden.

• Papiervernietiger uitschakelen. Daarvoor tuimelschakelaar ▼ aan- tikken.
• Papieropvangzak uitwisselen, nieuwe papieropvangzak inzetten.

Deurcontact onderbroken

▶ Rode indicatielampje brandt.
Papiervernietiger schakelt uit.
- Voordeur sluiten.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met onze klantendienst. Laat de papiervernietiger voor een nieuwe ingebruikname ca.

15 – 20 min. afkoelen.

7 Reiniging en onderhoud

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel laten binnendringen.

Controleer of deurschakelaar goed werkt:

Waarschuwing!

Als u bij de hieronder beschreven procedure afwijkingen vaststelt, schakelt u de papiervernietiger uit, trekt de stekker eruit en informeert u de klantenservice.

• Steek de steker erin en schakel de papiervernietiger in.
• Voer een vel papier in en open de frontdeur, terwijl het vel wordt ingetrokken.

  Het snijwerk moet meteen uitschakelen en de weergave „Deur open” gaat branden.

• Sluit de deur.
  ▶ Het snijwerk mag nog niet opnieuw starten.
• Trek het papier uit de toevoeropening. De fotocel moet vrij zijn.
• Schakel de machine uit en weer in.
• Als er papier wordt toegevoerd start het snijwerk.

DON'T FORGET

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie (alleen bij vernippering):

• Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige breedte van de snijassen.
• Snijsysteem zonder papiertoevoer achterwaarts laten lopen. (▼)
  Papieropstopping en snippers worden verwijderd.

8 Technische specifi caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm) 5,8 3,9 1,9 3,9		x 30 1,9	x 15 0,7	8 x 11 1	x 5
Veiligheidsniveau DIN 32757 – 1		2	2	3	3	4	5	Level 6*
Snijvermogen (bladen), DIN A4	70 g/m2	28 - 30	22 - 24	16 - 18	15 - 18	10 - 12	6 - 8	4 - 5
	80 g/m2	22 - 24	17 - 19	13 - 14	12 - 14	8 - 10	5 - 7	3 - 4
Snijsnelheid		120 mm/s			130 mm/s
Gewicht		26 kg			30 kg
Werkbreedte		255 mm
Aansluiting		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Vermogen bij max. aantal bladen		670 W
Bedrijfsmodus		Continubedrijf
Omgevingsvoorwaarden tijdens het gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt		-10°C tot +40°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen in mm (bxdxh)		448 x 347 x 828
Inhoud van de papierzak		76 l
Emissiegeluidsdrukniveau		< 70 dB (A)

* Geha-specificatie

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreven machine

papiervernietiger Geha top secret 260

op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Machinerichtlijn 2006 / 42 / EG

EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische specificaties:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-6:1996 + A1:2001
• EN 13849-1 • EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Gevolmachtigde voor de samenstelling van de technische documenten:

Deze keuringsinstantie is de bevoegde instantie volgens bijlage XI van de EG-machinerichtlijn.
